Tester de circuite Autel PowerScan PS100, cu injecție de putere

Descrierea produsului

Geamul din spate dreapta nu mai coboară. Butonul e vinovat, motorașul e ars sau firul s-a rupt în burduful ușii? Cu Autel PowerScan PS100 întrebarea se închide pe fir: pui vârful sondei pe firul motorașului, apeși comutatorul într-o parte și trimiți plus direct acolo. Dacă geamul se mișcă, motorașul trăiește și cauți în amonte.

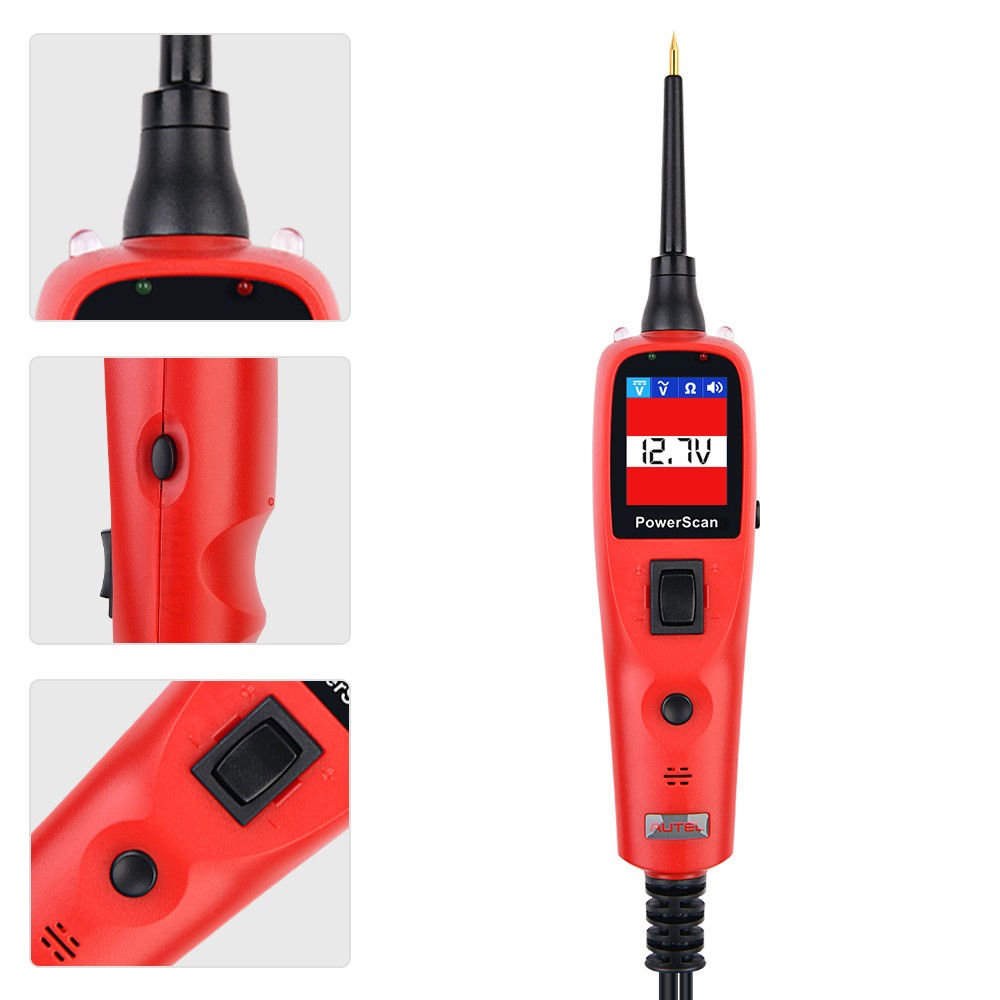

Asta e scula, pe scurt. O sondă de putere, adică instrumentul cu care umblă electricianul auto pe fire, nu un aparat care citește erori de pe priza OBD. O alimentezi de la bornele bateriei sau din bricheta mașinii, iar de acolo ai plus și masă la vârf, oriunde ai ajunge cu ea.

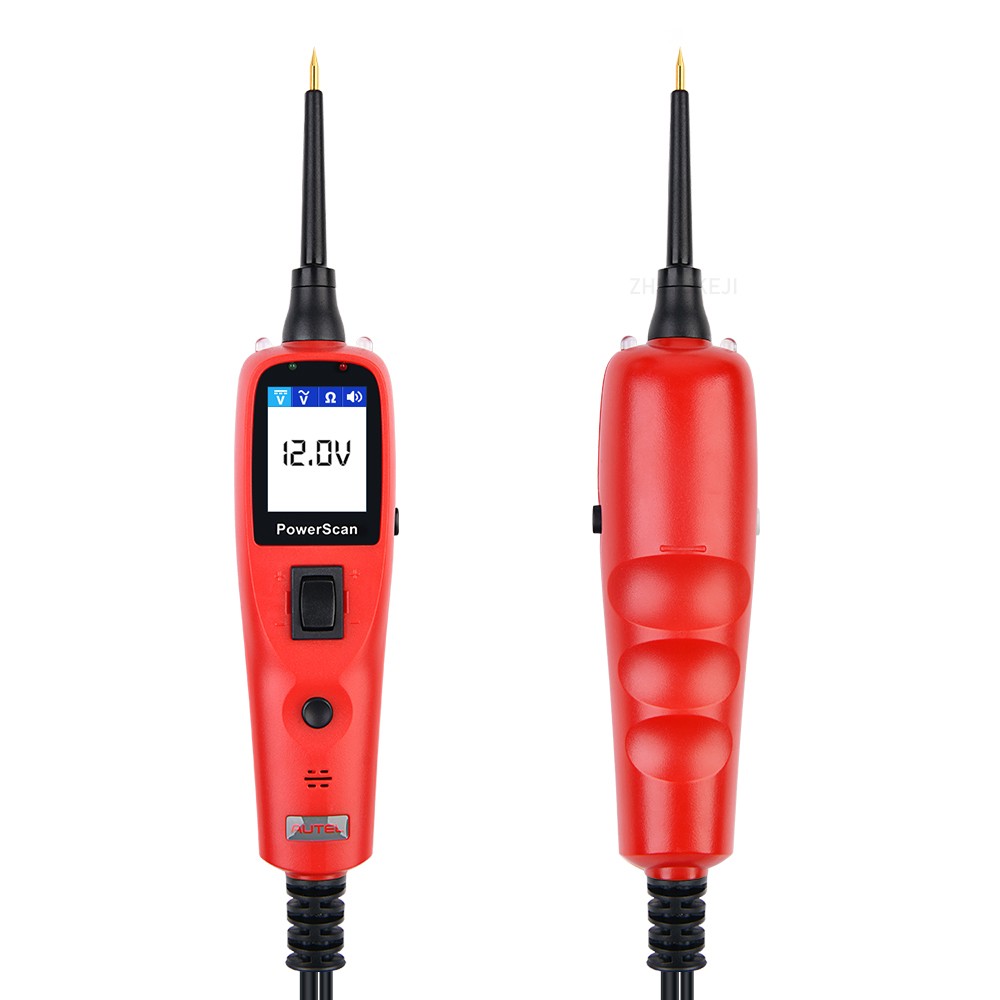

Pe lângă comanda directă, PS100 măsoară. Ecranul color din mâner îți arată tensiunea continuă cu rezoluție de 0,1 V, tensiunea alternativă și rezistența, plus un ton audio care îți confirmă continuitatea fără să ridici privirea din conector. Lucrează pe instalații între 6 și 30 V, deci intră și pe autoturism, și pe camion.

Ce face testerul de circuit Autel PS100

Fiecare funcție de mai jos înlocuiește o improvizație pe care electricianul o face altfel cu fire volante:

• Injecție de putere la vârf — pui plus sau masă direct pe componentă și o pornești, pe mașină sau pe banc: motor de ventilație, geam electric, injector.
• Verificare de polaritate — îți arată dacă în punctul atins ai plus, masă sau circuit deschis, cu indicator luminos și ton, fără să muți clema de referință.
• Tensiune continuă — valoarea reală din punctul atins, cu pas de 0,1 V.
• Tensiune alternativă — pentru semnalele care nu sunt continue.
• Rezistență — vezi dacă bobina sau rezistorul mai are valoarea din documentație.
• Continuitate cu ton — treci prin fir și te ghidezi după sunet, cu ochii pe conector.
• Test de masă — confirmă dacă punctul de masă chiar conduce sau doar arată curat.
• Căutare de scurtcircuit — urmărești traseul până la izolația cedată.
• Lanternă încorporată — luminează conectorul la care lucrezi.

De ce contează cablul lung și întrerupătorul intern

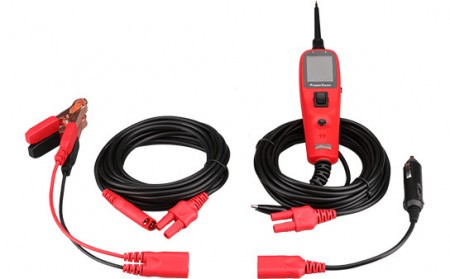

Cablul prelungitor are 20 de picioare, adică în jur de șase metri, și se poate extinde. Prinzi clemele pe baterie și pleci cu sonda până la stopuri sau până la senzorul de pe puntea spate, fără să cauți un punct de masă apropiat și fără să tragi un fir provizoriu peste caroserie. Pare un detaliu de catalog. În practică e diferența dintre o verificare și o demontare.

A doua piesă care contează e întrerupătorul intern. Când pui tensiune pe un circuit care are un scurt, ceva trebuie să cedeze primul. Aici intervine întrerupătorul din sculă, dat de producător ca protecție la suprasarcină pentru sculă și pentru componente. Se armează la loc, deci poți urmări un scurt până îl găsești, fără să rămâi cu scula moartă la prima declanșare.

Locul lui între multimetru și tester

Un multimetru îți spune ce tensiune e într-un punct, dar nu poate porni nimic. Un tester de diagnoză îți spune ce reclamă calculatorul, dar nu ajunge pe fir. PS100 stă exact în golul dintre ele: măsoară ca primul și comandă ca nimeni altul din trusă.

De aceea nu înlocuiește nici multimetrul de precizie, nici aparatul de citit coduri, ci se așază lângă ele. Un electrician auto îl scoate din cutie de câteva ori pe zi. Un mecanic care face doar revizii îl atinge rar. Costă 589 de lei, iar restul instrumentelor de măsurat stau în categoria aparate de măsură și inspecție.

Ce trebuie să știi înainte să comanzi

• Nu are funcții de diagnoză. Nu citește coduri de eroare, nu are date live și nu face resetări sau proceduri de service. Producătorul o spune direct: nu e scaner OBD.
• Nu are baterie proprie. Fără clemele pe acumulatorul mașinii sau fără adaptorul de brichetă, scula nu pornește.
• Nu are conectivitate. Fără Bluetooth, fără aplicație, fără actualizări de software. E instrument electric, nu aparat cu ecran inteligent.
• Injecția de putere cere cap. Pe circuitele comandate de calculator, alimentarea directă a unui actuator se face doar dacă știi ce e după el; altfel se poate ajunge la un modul stricat.
• Ecranul e mic. Are 160 x 128 pixeli, cât să afișeze o valoare și un simbol, nu grafice.

Date tehnice

Ecran TFT color de 160 x 128 în mâner. Domeniul de lucru acoperă instalații de la 6 la 30 V, iar alimentarea vine din vehicul, la 12 sau 24 V, prin cleme de baterie sau prin adaptorul de brichetă. Cele patru moduri sunt tensiune continuă, tensiune alternativă, rezistență și ton de continuitate.

Unitatea măsoară 126 x 46,5 x 35 mm și cântărește 105 g, ceea ce înseamnă că stă în palmă și nu obosește mâna după o oră de urmărit fire. Pachetul complet, cu cutie și accesorii, ajunge la 726 g. Temperatura de lucru e între 0 și 60 °C. Protecția la suprasarcină e asigurată de întrerupătorul intern, care se rearmează după declanșare.

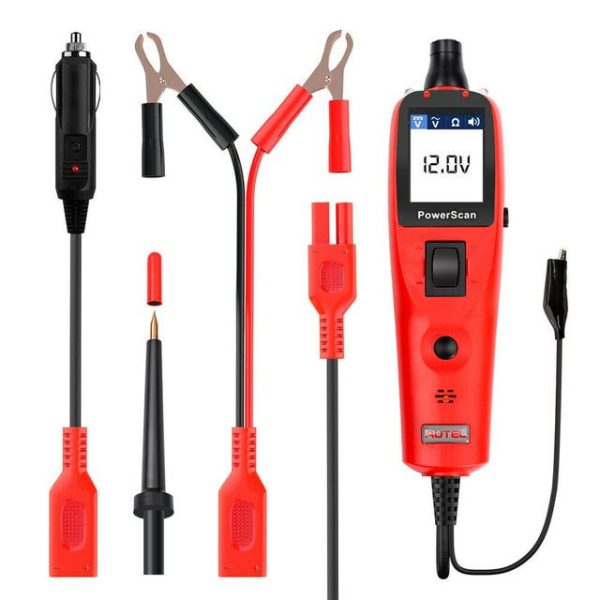

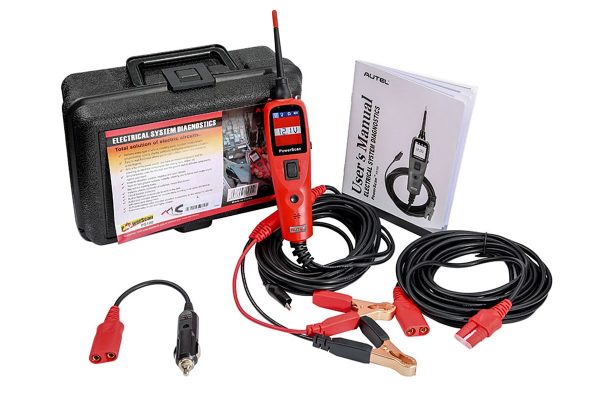

Ce conține pachetul

• unitatea PowerScan PS100
• cablu prelungitor de 20 ft, extensibil
• cleme pentru bornele bateriei
• adaptor pentru mufa de brichetă
• vârf de sondă de rezervă

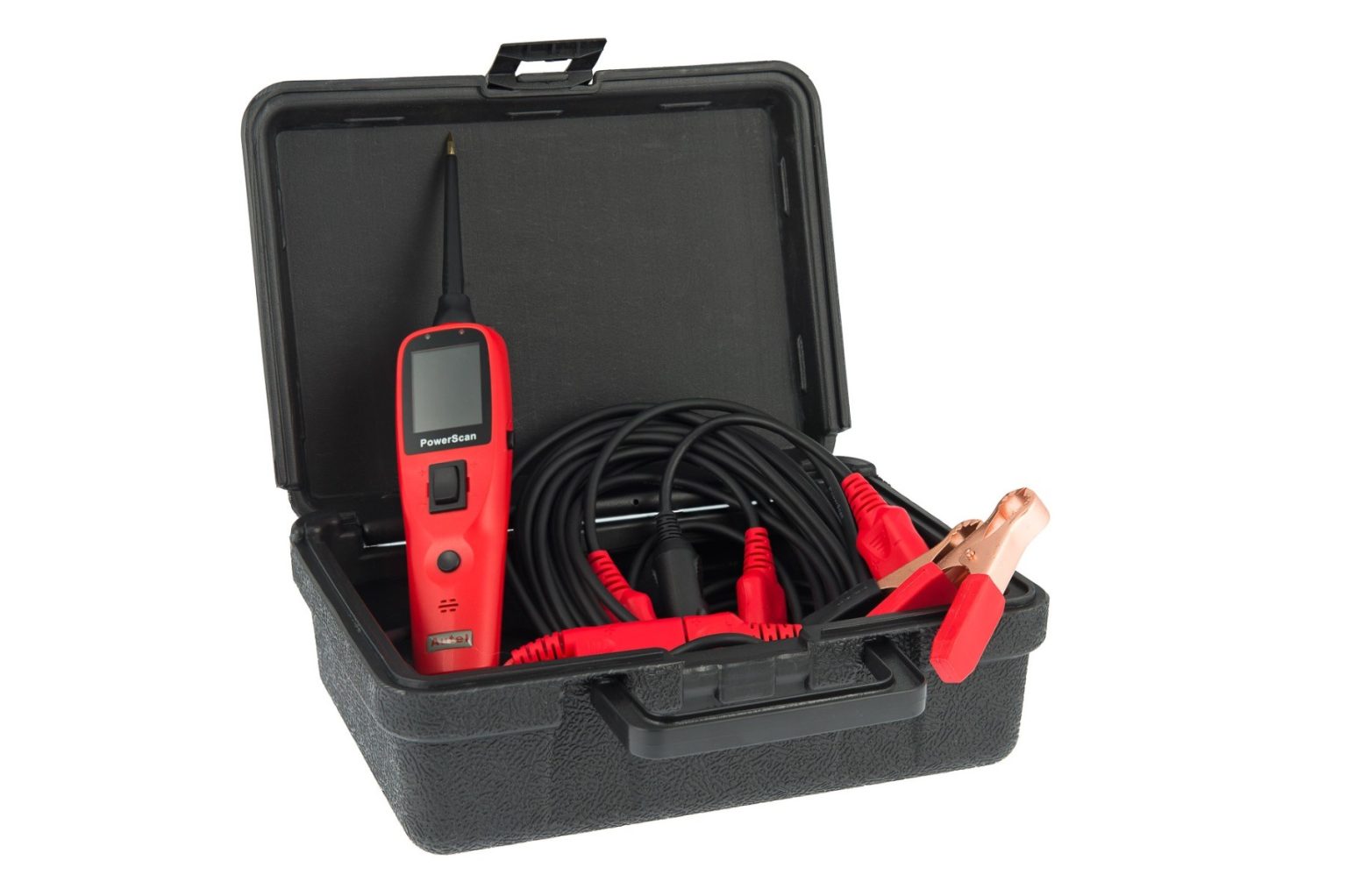

• cutie rigidă de transport
• manual de utilizare

Conținutul poate diferi ușor între loturile de fabricație.

Întrebări frecvente

Acoperă și mașinile mai vechi?
Da, și pe cele fără priză de diagnoză. PS100 lucrează pe fir, nu pe magistrală, deci nu îl interesează anul de fabricație sau protocolul. Orice instalație între 6 și 30 V intră, de la un utilitar vechi la un camion de 24 V.

Îmi trebuie și un tester de diagnoză pe lângă el?
Dacă lucrezi pe mașini moderne, da. PS100 rezolvă partea electrică, dar nu vede ce reclamă calculatorul. Cele două scule se completează: una îți spune unde să te uiți, cealaltă îți spune ce e în punctul acela.

Merge pe 24 V, pe camion?
Da. Alimentarea acceptă 12 sau 24 V de la bateria vehiculului, iar domeniul de măsurare urcă până la 30 V. Pe camion îl folosești la fel ca pe autoturism, cu clemele prinse pe acumulatori.

Pot alimenta orice componentă direct de la sondă?
Tehnic, da, dar nu e recomandat orbește. Pe consumatorii simpli, un bec, un motoraș, un releu, alimentarea directă e testul standard. Pe circuitele care trec printr-un modul de comandă, verifică întâi schema, ca să nu trimiți tensiune într-o intrare care nu o suportă.

Ce se întâmplă dacă ating un scurtcircuit cu ea?
Sare întrerupătorul intern al sculei, pus acolo tocmai ca să protejeze scula și componenta la suprasarcină. Îl rearmezi și continui căutarea. Ăsta e motivul pentru care o sondă de putere se plătește singură într-un atelier unde se caută des scurturi.
