Programator ECU de banc K-TAG, acces direct pe placa unității

Descrierea produsului

Programatorul de banc K-TAG ECU Tool este un produs aftermarket pentru atelierele de electronică auto care repară și înlocuiesc unități de comandă. Accesul direct la placa unității, prin BDM, Boot sau JTAG, permite citirea și scrierea memoriei în afara magistralei OBD. Este folosit pentru clonare la înlocuire, recuperare după o scriere întreruptă și realizarea copiei de rezervă înaintea intervenției. Operațiunile se conduc de la un calculator cu Windows, conectat la programator prin cablu USB.

Meniul de operare este în limba engleză. Varianta comercializată lucrează local, pe calculatorul atelierului, fără autentificare la serverele producătorului.

Când se alege accesul pe banc în locul mufei OBD?

Conectarea directă pe placă este utilă la recuperarea unui calculator al mașinii blocat după o scriere de firmware întreruptă. Întreruperea poate lăsa unitatea într-o stare în care comunicarea prin mufa OBD este imposibilă. La înlocuire, clonarea transferă conținutul memoriei pe o unitate identică de schimb. Copia de rezervă păstrează datele originale citite înaintea intervenției.

Procesorul și protocolul unității determină acoperirea. Furnizorii indică faptul că programatorul ar trebui să acopere unele unități Bosch, Delphi, Magneti Marelli, Denso și Continental. Categoriile declarate includ autoturisme, camioane, motociclete, tractoare și utilaje agricole, precum și ambarcațiuni; identificarea unității este relevantă inclusiv la un calculator de camion sau de utilaj.

Ce sunt BDM, Boot și JTAG și cum se conectează?

• BDM — cale de citire și scriere pe banc pentru procesoarele Motorola MPC5xx, întâlnite inclusiv în unități Bosch EDC16, EDC16+ și ME9.
• Boot / Bootloader — acces la memorie prin modul de pornire al procesorului; sunt incluse familiile Tricore și ST10.
• JTAG — conexiune de testare și depanare a procesorului, utilizată pentru acces direct prin punctele dedicate de pe placă.

Pregătirea presupune demontarea sau deschiderea unității și identificarea punctelor de conectare. Pe multe unități se lipește un pieptene de pini, astfel că lucrarea necesită echipament de lipit și experiență în intervențiile pe plăci electronice. O sondă pusă greșit poate distruge iremediabil unitatea, așa că identificarea punctelor se face înainte de alimentare.

Ce se citește și ce se scrie în memoria unității?

Programatorul de banc K-TAG oferă acces la microprocesor, memoria FLASH și EEPROM și permite scrierea completă a fișierului pe unitate. Pentru tuning, fișierul se editează într-un program separat; programatorul efectuează citirea memoriei și scrierea înapoi a fișierului pregătit.

Corecția de checksum recalculează suma de control la reprogramare, după modificarea datelor. O sumă de control necorespunzătoare poate determina unitatea să respingă fișierul. Funcția de recuperare permite reluarea unei citiri sau scrieri întrerupte.

Verificarea tensiunii de alimentare permite urmărirea condițiilor electrice în timpul operațiunii. Citirea și scrierea oferă mai multe trepte de viteză.

Pentru funcții de diagnoză și proceduri de service se utilizează testerul din atelier.

Intervențiile pe sistemele de tratare a gazelor de evacuare scot vehiculul din omologare, iar răspunderea revine utilizatorului.

Specificații tehnice

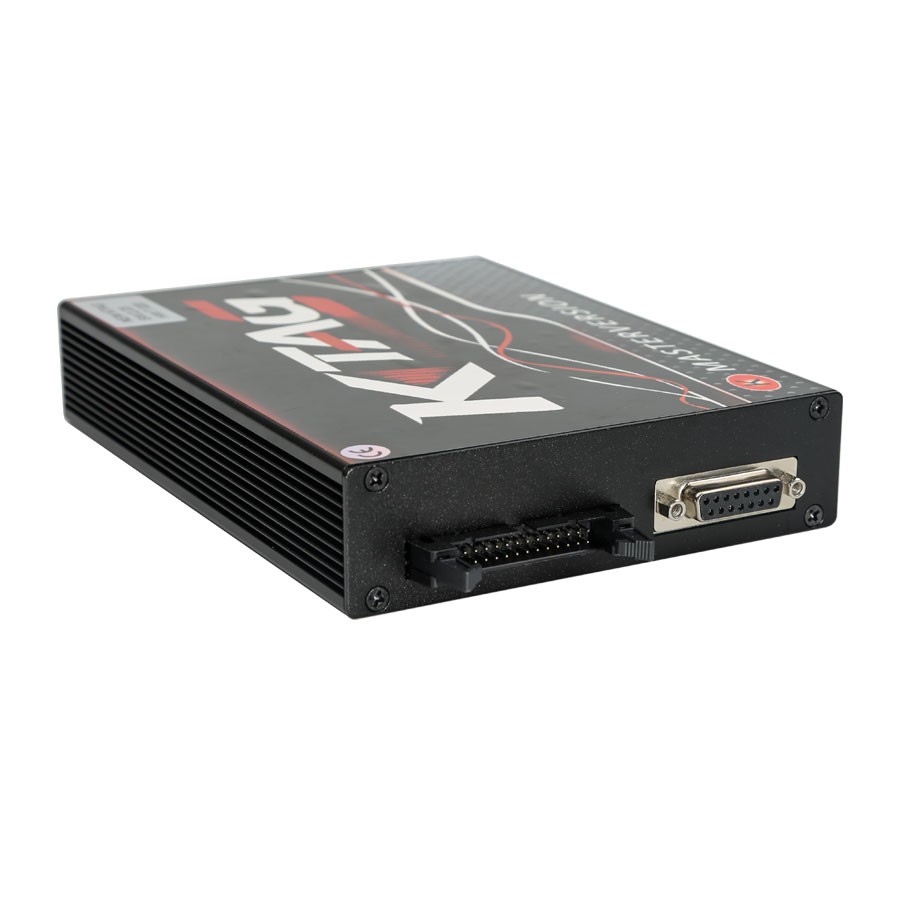

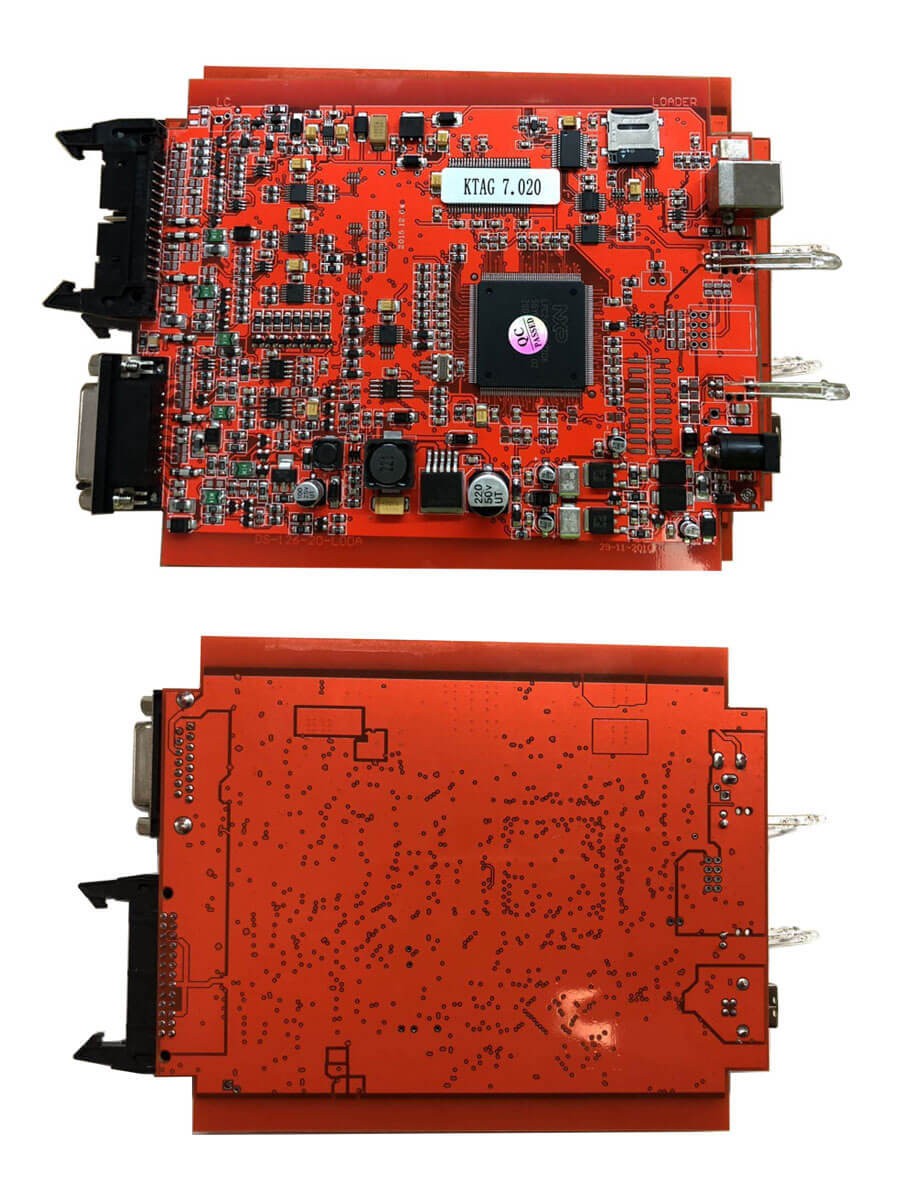

Conexiunea cu calculatorul cu Windows se realizează prin USB. Mufa IDC-26 deservește cablurile BDM/JTAG, iar cablul multicolor cu sonde permite conectarea la punctele de pe placă. Alimentarea programatorului este de 12 V, prin adaptorul inclus.

Conținutul pachetului

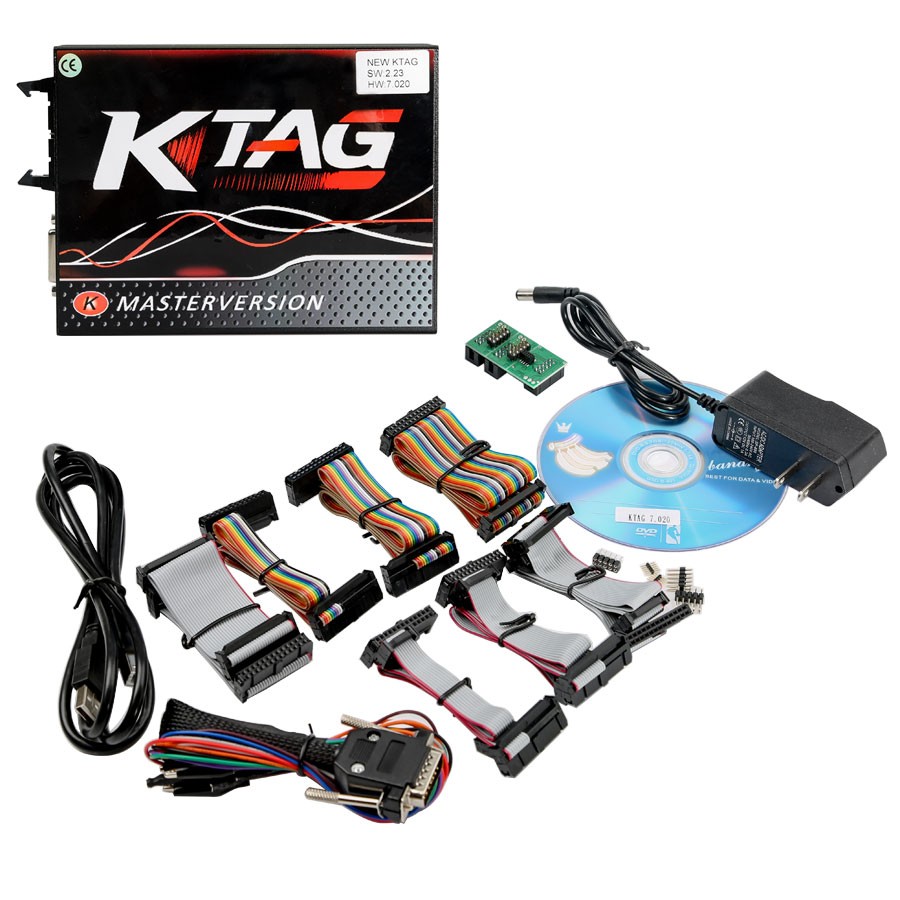

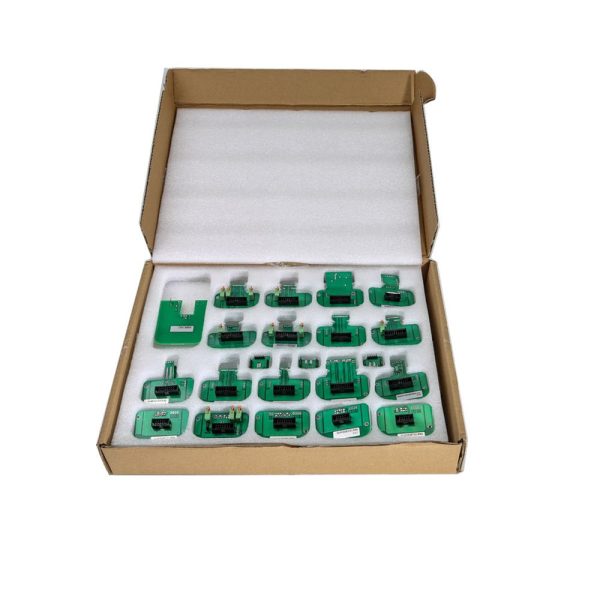

Pachetul cuprinde programatorul de banc K-TAG, setul de 8 adaptoare din seria 144300T 100-106, 3 cipuri, cablul multicolor cu sonde, cablul USB și adaptorul de alimentare. Adaptoarele și sondele se aleg în funcție de conexiunea necesară unității pe care se intervine.

Întrebări frecvente

Se poate clona un ECU?
Clonarea se realizează prin copierea conținutului memoriei pe o unitate identică de schimb, pentru procesorul și protocolul acoperite de programator.

Unde se editează fișierul?
Fișierul de tuning se pregătește într-un program separat. Programatorul de banc K-TAG citește memoria unității și scrie fișierul rezultat.

Ce calculator este necesar?
Este necesar un calculator cu Windows, conectat prin USB, pentru conducerea operațiunilor și afișarea informațiilor.
