Interfață VNCI PT3G pentru Porsche, cu DoIP și CAN FD

Descrierea produsului

Sunt două feluri de cumpărători pentru diagnoza unei mărci germane de sport. Unul nu are nimic și vrea tot. Celălalt are laptopul configurat, are aplicația instalată și îi lipsește o piesă: cutia care leagă calculatorul de mașină.

Produsul acesta e pentru al doilea. Dacă ești primul, completezi lanțul chiar de lângă preț: aplicația pe hard disk sau un laptop pe care îl configurăm noi.

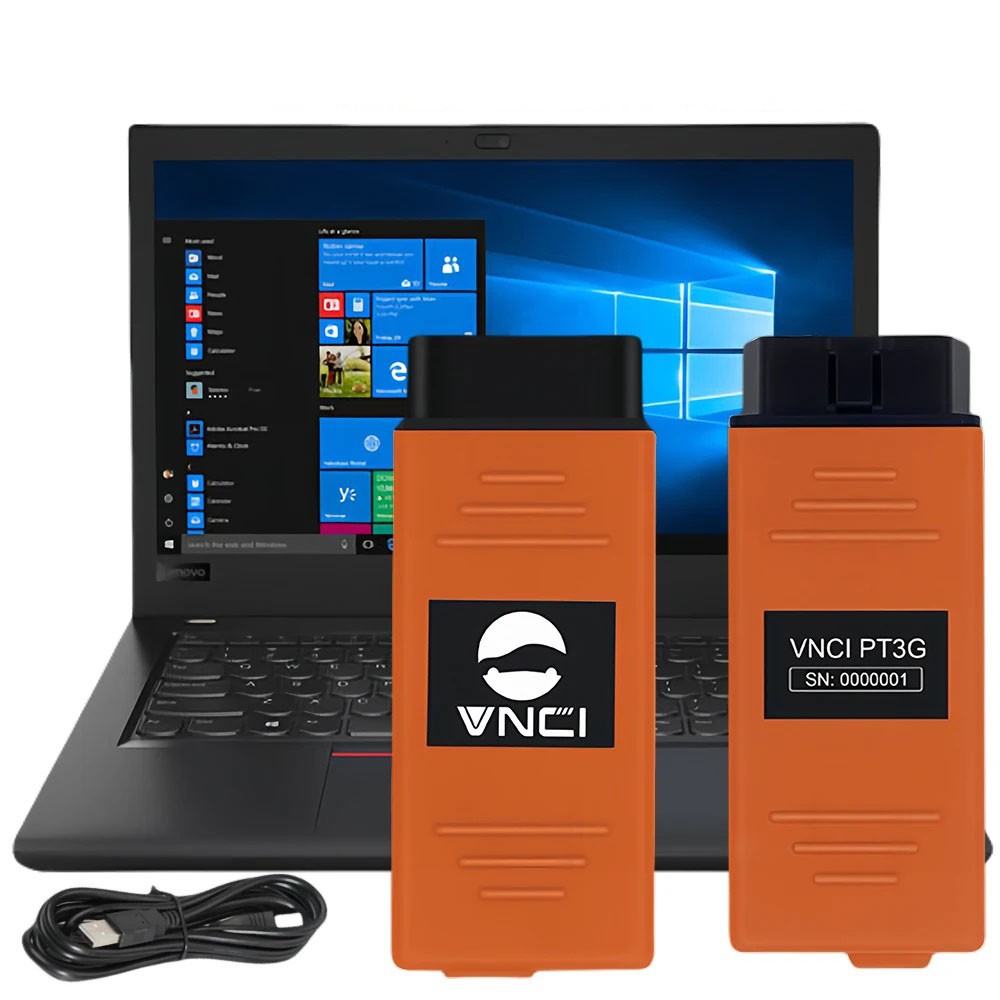

VNCI PT3G e o interfață de comunicație compactă, compatibilă cu autoturismele și SUV-urile Porsche. Un capăt intră în mufa de sub bord, celălalt merge cu un cablu de date în calculator. Aplicația de diagnoză rămâne a ta. În cutie nu vine niciun program.

Partea care o ține în picioare pe mașinile din ultimii ani sunt protocoalele: DoIP și CAN FD. Lipsa lor e fatală. O cutie de generație veche nu apucă nici măcar să salute anumite module, oricât de bine ar fi configurat calculatorul din spatele ei.

Ce poate la diagnoză prin aplicația de pe laptop

Interfața duce comenzile până la calculatoarele mașinii și aduce răspunsul înapoi. Ce vezi pe ecran vine din aplicație:

• Diagnoză pe sistemele mașinii — accesul la module depinde de versiunea instalată pe laptop.
• Citirea și ștergerea codurilor — scoți memoriile de defecte din module și le cureți după reparație.
• Informații despre calculatoare — identificarea fiecărui modul interogat și versiunea lui.
• Valori în timp real — ce raportează senzorii, în timp ce mașina merge.
• Scheme electrice și valori de referință — le consulți fără să te ridici de lângă mașină, când urmărești un circuit.
• Înregistrarea sesiunii și filtrarea datelor — util când urmărești un defect care apare rar.

Proceduri de service, codări și adaptări

Ce faci după ce ai montat piesa nouă:

• Testare funcțională și comanda actuatorilor — pui componenta în mișcare și îi verifici reacția înainte să o schimbi degeaba.
• Codare de module, offline — configurezi un modul înlocuit, în limita permisă fără legătură la serverele mărcii.
• Adaptări — potrivești modulul cu configurația concretă a mașinii.
• Rutine de întreținere — procedurile de service din meniurile aplicației.
• Căutare ghidată a defectelor — inclusiv identificarea problemelor la pornire, atât cât oferă versiunea instalată în regim offline.

DoIP și CAN FD: de ce contează pe mașinile recente

O magistrală clasică transportă puțin și încet. Când un producător mută diagnoza pe Ethernet, un aparat construit înainte rămâne în afara conversației. Nu ține de software. Ține de fizica legăturii, iar acolo nicio actualizare nu te ajută.

Aici se rezolvă. Interfața vorbește DoIP, adică diagnoză peste IP, și CAN FD, magistrala rapidă a generației actuale, iar peste ele duce J2534, standardul de punte prin care aplicația de pe calculator ajunge efectiv la module. Trei nume seci. În practică, ele decid dacă mașina îți răspunde sau nu.

Producătorul interfeței își declară acoperirea prin coduri de caroserie, nu prin nume comerciale. Lista lui, rearanjată pe familii: 996, 997, 991, 992; apoi 986, 987, 981, 982; apoi 970 și 971; apoi 9PA, 9YA, 9YB, 92A și 95B; la final 918 și Y1A. Cronologic, e gama de la mijlocul anilor 2000 până spre 2021. Cât prinde efectiv depinde de aplicație, nu de cutie.

Ce îți mai trebuie pe lângă interfață

Aici cumperi electronica de comunicație, atât, pentru că restul lanțului îl ai deja pus la punct în atelier. Dacă nu-l ai, îl iei de lângă preț: aplicația pe un hard disk SATA, pe care o instalezi și o configurezi tu, sau direct un laptop configurat și testat de noi.

De ce pe disc, și nu prin descărcare: aplicația trece de 100 GB. Nu încape pe un stick obișnuit și nu e o descărcare pe care s-o faci între două lucrări.

Dacă vrei să compari și cealaltă interfață de marcă din catalog, e PIWIS 3. Se livrează tot fără program, cu aceleași opțiuni; diferă cutia și cablajul.

Al doilea punct de comparație e cât cari după tine. Interfața asta intră în geantă lângă laptop și cam atât, în timp ce un sistem complet de reprezentanță vine cu valiza lui, cu accesorii de măsură și cu obiceiul de a rămâne în atelier tocmai când ai nevoie de el în parcarea clientului. Diferența nu e cosmetică. Restul aparatelor pentru marcă stau în categoria dedicată.

Ce trebuie să știi înainte să comanzi

Aici se lămuresc cele mai multe neînțelegeri, fiindcă pe internet circulă specificații amestecate:

• Nu are multimetru și nu are osciloscop. Funcțiile de măsură electrică aparțin sistemului complet de reprezentanță, nu unei punți USB. Descrierile care i le atribuie amestecă două produse diferite.
• Nu include aplicația de diagnoză. Programul rulează pe laptopul tău. Îl poți lua de la noi, ca opțiune la comandă, pe hard disk.
• Laptopul nu e în pachet. Interfața n-are ecran.
• Partea online e închisă. Programarea prin serverele mărcii, codurile validate online, licențierea oficială și accesul la rețeaua de parteneri cer autentificare pe care echipamentul acesta nu o are. Îți rămân diagnoza, codările și adaptările lucrate local.
• O singură marcă. Nu diagnostichează alte mărci, nici măcar din același grup industrial.
• Limba meniurilor vine din aplicația de pe laptop, nu din interfață.

Specificații tehnice

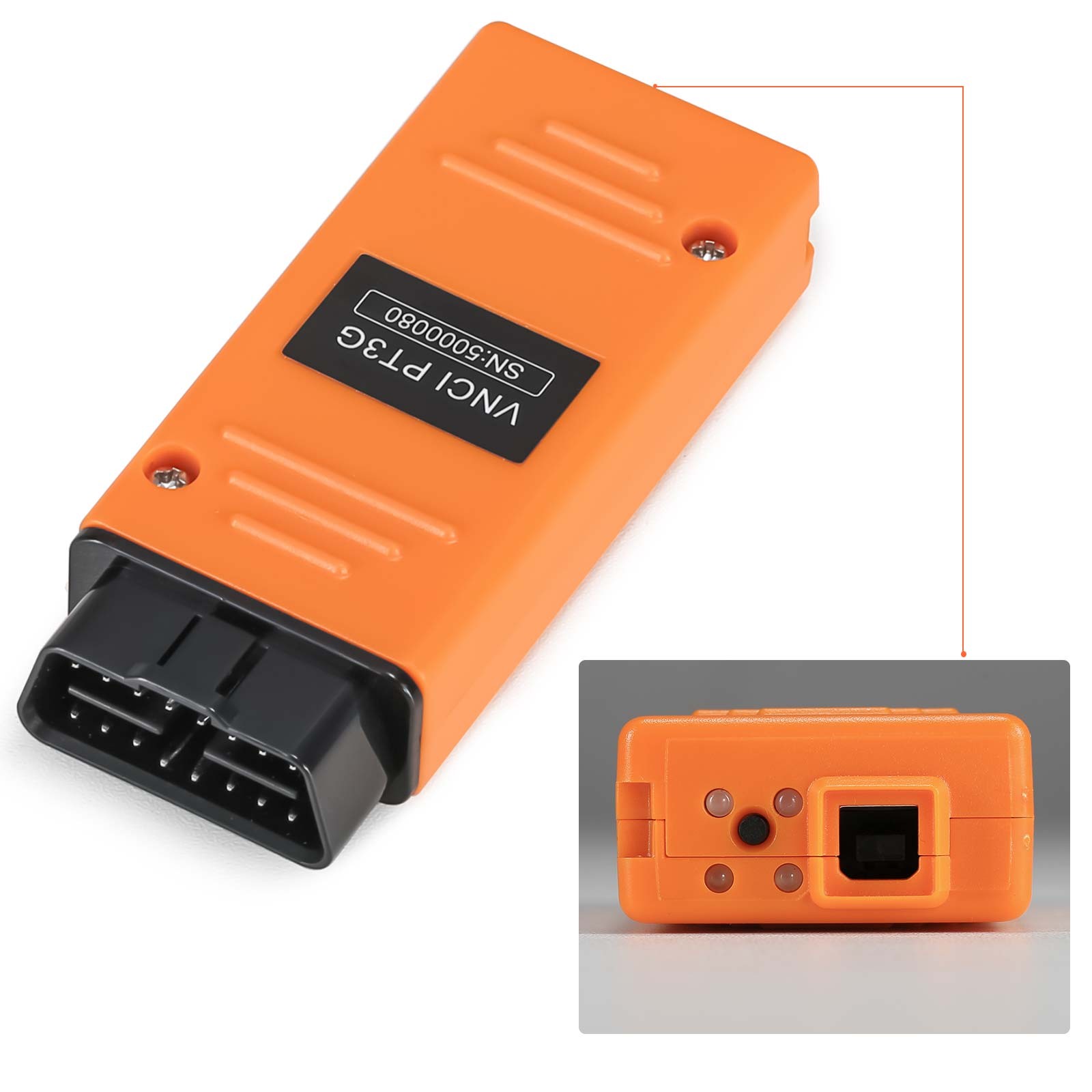

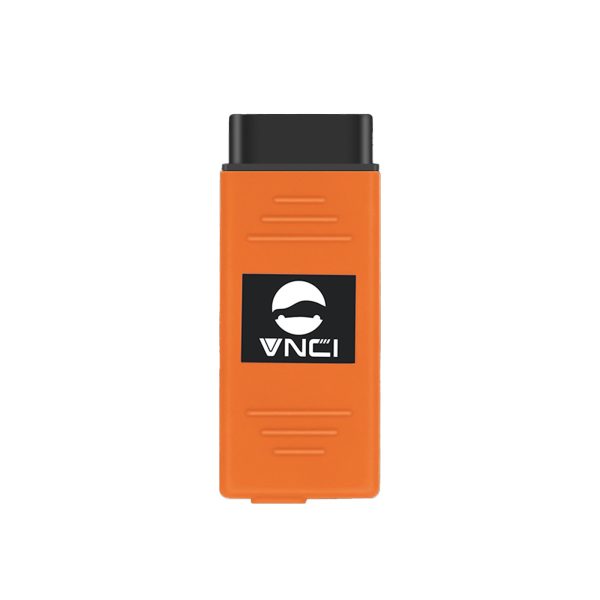

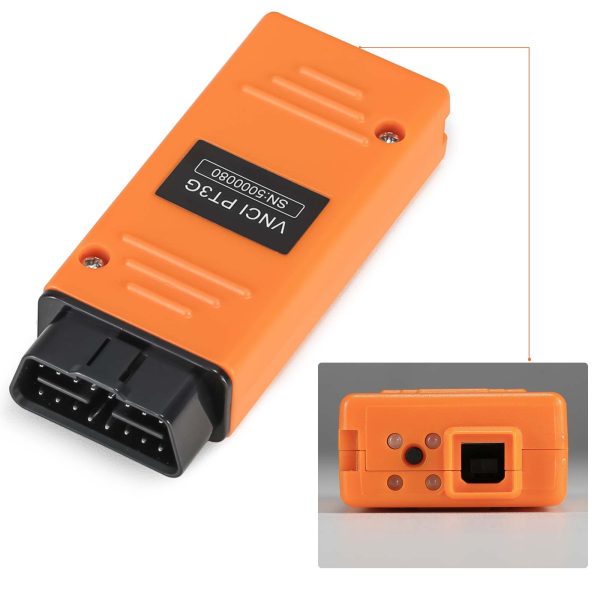

Carcasă din plastic portocaliu. La un capăt are mufa OBD-II cu 16 pini, turnată direct în corp. Pe capătul opus stau patru LED-uri de stare, un buton și portul USB tip B pentru cablul de date. Curentul îl ia din priza mașinii, la 12V, deci nu are alimentator separat.

Protocoalele acoperite sunt DoIP, CAN FD și J2534, plus cele gestionate de aplicația de diagnoză. Generația e a treia din familia de interfețe pentru marca respectivă. Diagnoza se afișează pe laptop, pe Windows.

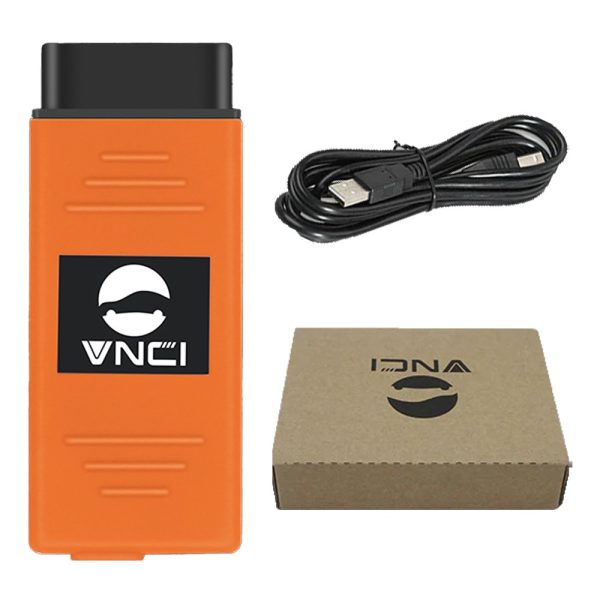

Conținutul pachetului

• interfața de comunicație
• cablu USB
• geantă sau valiză de transport
• linkul de unde descarci materialele pregătite de vânzător

Programul de diagnoză stă pe calculatorul tău și nu intră în ce vindem aici. Trusa mai diferă între loturi.

Întrebări frecvente

Merge și pe alte mărci din același grup?
Nu. E o interfață construită pentru o singură marcă și pentru aplicația ei de diagnoză. Faptul că marca face parte dintr-un grup mare nu schimbă nimic: mașinile surori cer alt program și, de regulă, altă interfață. Dacă lucrezi pe mai multe mărci germane, se pune altă discuție și îți arătăm ce se potrivește.

Ce primesc, mai exact, în cutie?
Cutia de comunicație, un cablu de date USB, o valiză și adresa de unde descarci materialele vânzătorului. Calculatorul și programul rămân ale tale.

Chiar are osciloscop, cum scrie în alte descrieri?
Nu are. Măsurarea tensiunii, a curentului sau a rezistenței și funcția de osciloscop aparțin sistemului complet de reprezentanță. Preferăm să spunem asta înainte de comandă, nu după ce deschizi cutia și cauți niște borne care nu există.

Prinde mașinile din ultimii ani?
Da, exact pentru asta a fost făcută: are DoIP și are CAN FD, adică lucrurile pe care generațiile recente le cer. Până unde urcă, însă, hotărăște programul de pe calculator.

Ce fel de codări pot face cu ea?
Codări și adaptări offline, acolo unde procedura nu cere autorizare la serverele mărcii. Configurarea unui modul înlocuit intră de regulă aici. Operațiunile validate online nu intră.

E produsul original al mărcii auto?
Nu. E o interfață compatibilă, marca producătorului ei de electronică, gândită ca alternativă mult mai ieftină la echipamentul de reprezentanță. Ce trece prin serverele mărcii auto nu funcționează pe ea.
