Interfață diagnoză TOPDON RLink X7 cu protocol D-PDU, pentru software OEM

Descriere detaliată

Orice service care nu s-a specializat pe o singură marcă ajunge la aceeași concluzie neplăcută: testerul universal duce opt lucrări din zece, iar pe ultimele două trimite clientul în altă parte. Codări. Reprogramări. Componente care cer activare la montaj. Adică fix lucrările pe care se pune adaos.

TOPDON RLink X7 atacă fix problema asta, dar pe alt drum. Nu are meniuri proprii și nu are ecran. E o interfață care rulează pe calculatorul tău chiar programele de fabrică ale producătorilor auto, adică aceleași aplicații pe care le folosește reprezentanța. Diagnoza o face software-ul, cutia doar duce mesajele.

Ce o scoate din rândul cutiilor pass-thru ieftine e al doilea protocol pe care îl duce: D-PDU. Prin el, aplicațiile nemțești pornesc întregi, nu în versiunile ciuntite de tip Pass-Thru. Pe un service cu multe mașini germane pe rampă, acolo se face toată diferența.

Ce poate la diagnoză prin programele de fabrică

Nimic din lista de mai jos nu vine din interfață. Totul vine din aplicația mărcii, iar interfața o duce până la module:

• Diagnoză completă cu citire de coduri — parcurgi modulele la care ajunge programul mărcii și lucrezi codurile cu descrierea lor oficială.
• Parametri în timp real — te uiți la datele live ca să confirmi o reparație sau ca să prinzi un defect intermitent.
• Teste active pe actuatori — comanzi pompe, relee, electrovalve sau ventilatoare înainte să schimbi piesa.

Resetări, codări și proceduri după reparație

Partea grea, cea pentru care se cumpără o interfață de tipul acesta:

• Reprogramare și flash de calculator — încarci firmware oficial pe module, de la actualizări până la punerea în funcțiune a unui calculator nou.
• Codare și personalizare — activezi echipări din fabrică și potrivești comportamentul modulelor la configurația reală a mașinii, în limita permisă de marcă.
• Adaptări — reînveți valori după înlocuiri, de la clapetă și injectoare până la senzori și componente de confort.
• Resetări de service — interval de revizie, frână electronică, baterie, unghi de volan, filtru de particule.

D-PDU lângă J2534: ce se schimbă concret

Pe ruta J2534 intră șaisprezece mărci. Din Asia: Hyundai și Kia, Toyota și Subaru, Honda, Mazda, Mitsubishi, Nissan. Din America: Ford, GM, Chrysler. Din Europa: Volvo, Jaguar cu Land Rover, apoi Volkswagen, BMW și Mercedes-Benz. Programele care pornesc pe această cale sunt IDS și GDS, ODIS, JLR SDD și VIDA, SSM4, apoi CONSULT-III Plus și MUT-III, Xentry Pass-Thru, HDS, Tech2win, DPS, GDS2, Techline Connect cu SPS, wiTech 2.0 și ISTA Pass-Thru.

Ruta D-PDU e mai scurtă ca listă și mai adâncă în efect. Merge pe grupul Volkswagen și Audi, pe BMW, pe Mercedes-Benz și pe Porsche, iar programele care se deschid pe ea sunt ODIS și ODIS-E, ISTA cu E-Sys și INPA, Xentry cu DAS și Vediamo, plus PIWIS II și PIWIS III.

Tradus în lucrări: pe un BMW, o cutie pass-thru simplă te ține la citit și la șters erori. Cu D-PDU treci la codat și la reprogramat module. Diferența nu se vede în fișa tehnică. Se vede în ce accepți să bagi pe rampă.

Unde stă față de interfața de intrare a aceleiași familii

Există și o variantă mai simplă în familia asta, doar cu J2534 și cu mai puține mărci. E interfața de pornire, potrivită unui atelier care lucrează mai ales pe mărci asiatice și americane.

Modelul de față urcă la optsprezece mărci, aduce D-PDU și schimbă felul în care plătești. Iei driverul de bază la început, apoi adaugi mărcile pe măsură ce ți se opresc în curte. Un driver se pune sau se scoate dintr-un singur clic, direct din platforma producătorului, iar potrivirea cu aplicația de fabrică se face singură. Restul aparatelor stau în categoria de testere.

Ce trebuie să știi înainte să comanzi

Interfața e o verigă, nu tot lanțul. Ce mai trebuie, ca să nu fie surprize:

• Programele producătorilor auto nu sunt incluse și nici nu au cum să fie. Fiecare marcă le dă pe cont propriu, contra cost, prin platforma ei.
• Driverele de marcă se cumpără pe rând. Pornești cu cel de bază; restul, pe măsură ce ai nevoie.
• Ai nevoie de un PC cu Windows. Cutia n-are afișaj și nu ține niciun meniu în ea.
• Operațiunile online și porțile de securitate se deschid doar cu un cont autorizat la producătorul auto. Grupul Volkswagen, de exemplu, are mecanismul lui de deblocare. Sunt reguli ale fabricii, nu limite ale interfeței.
• Nu e interfață de camioane sau de utilaje. E făcută pentru autoturisme.

Specificații hardware

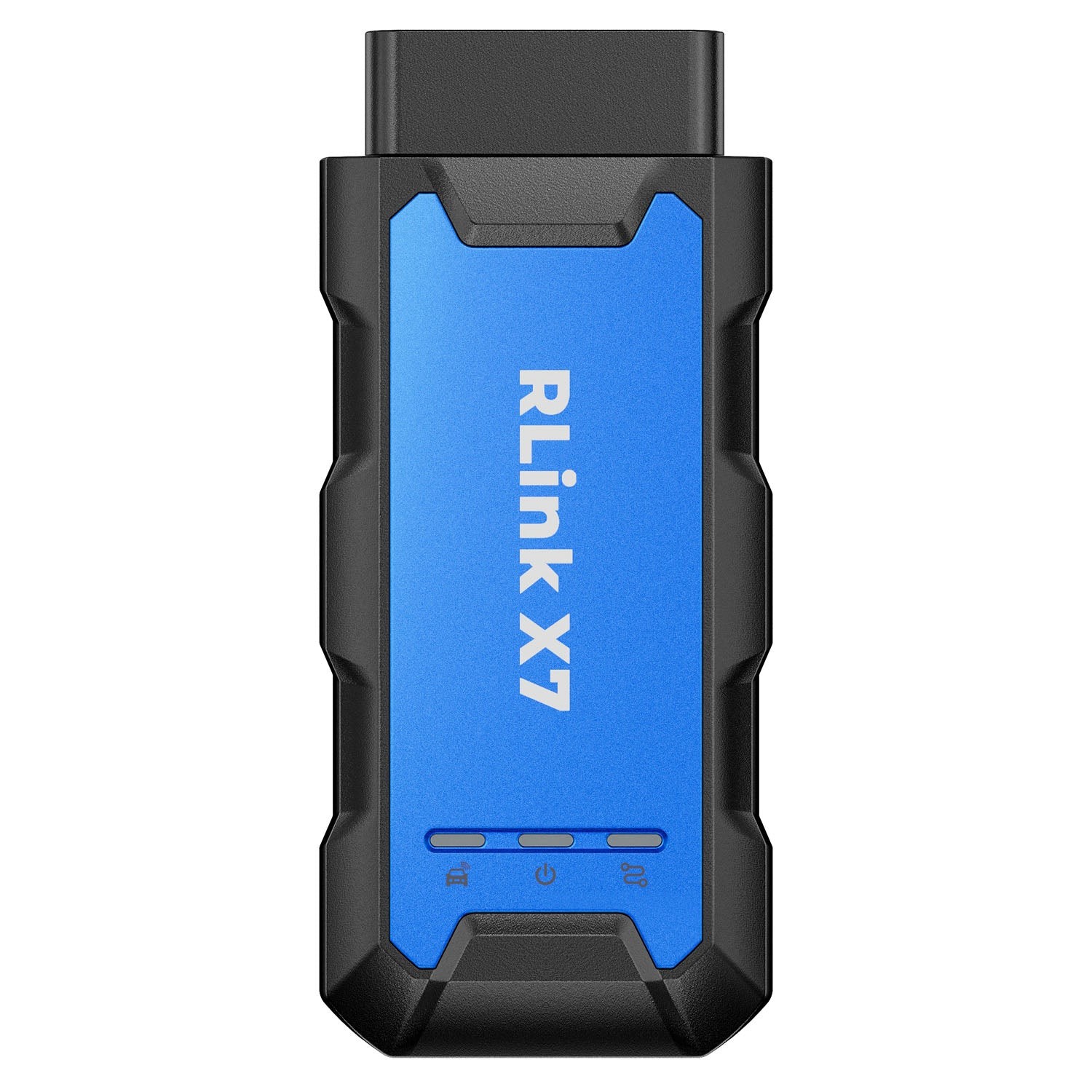

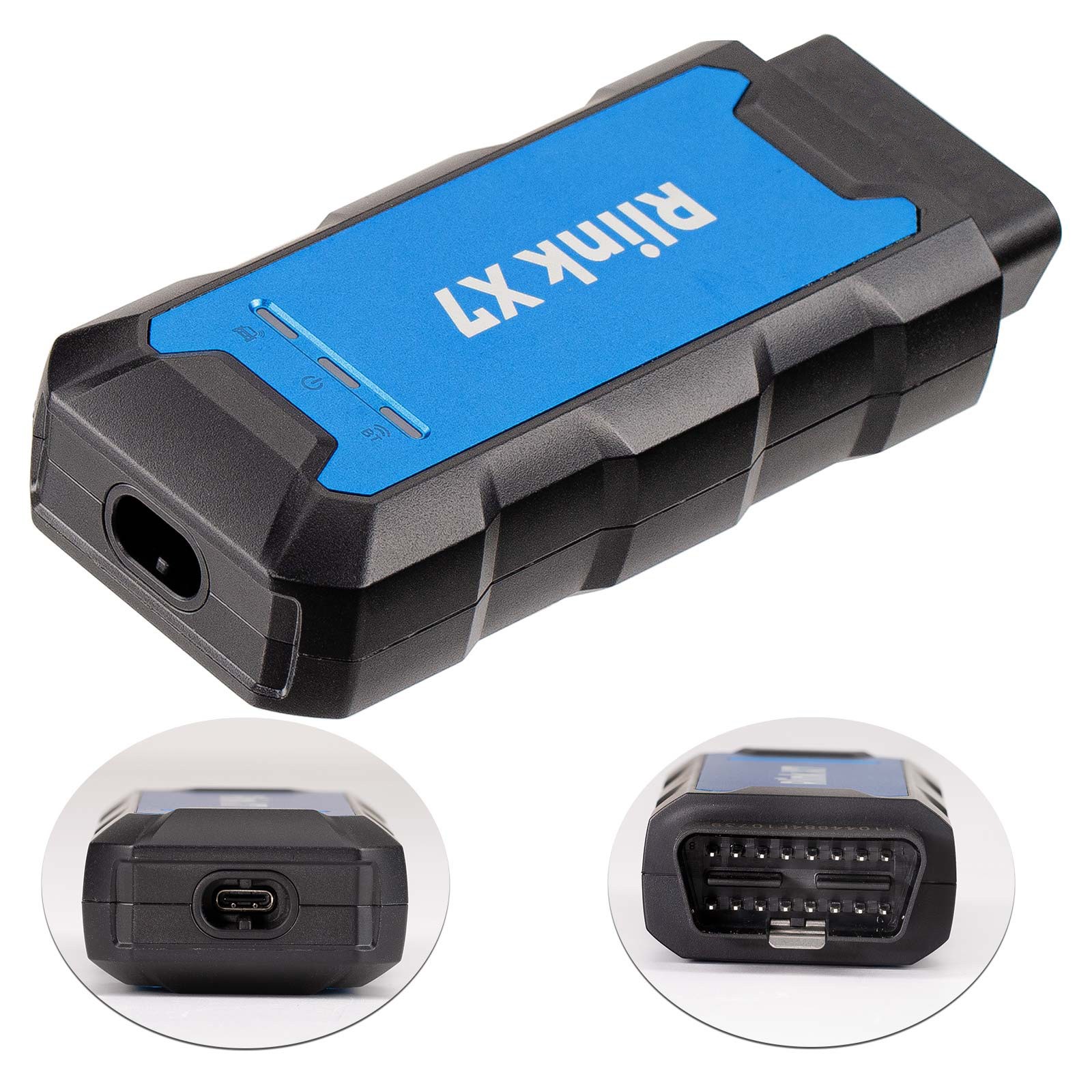

Carcasă de plastic cu nervuri de protecție, cu trei LED-uri de stare pe capac: unul pentru vehicul, unul pentru alimentare, unul pentru transfer. La un capăt are mufa OBD-II cu 16 pini, la celălalt portul USB-C spre calculator. Măsoară 114,7 × 51 × 29 mm și cântărește cât un telefon.

Înăuntru lucrează un procesor ARM pe 32 de biți, cu 512 KB de memorie flash și 256 KB de memorie de lucru. Curentul vine din priza mașinii, între 9 și 18 V. Temperatura de lucru declarată merge de la -10 °C la 50 °C, iar la depozitare de la -20 °C la 70 °C. Pe partea de protocoale duce KWP2000 și CAN-FD, DoIP, apoi cele două care contează cel mai mult: D-PDU și J2534.

Ce conține pachetul

• husa rigidă cu fermoar
• interfața de diagnoză
• cablul USB-C
• ghidul rapid tipărit

Trusa mai variază între seriile de fabricație.

Întrebări frecvente

Ce fac dacă marca mea nu e printre cele optsprezece?
Atunci interfața asta nu e răspunsul pentru mașina aceea, și e mai bine să afli acum. Lista nu se extinde prin actualizări, fiindcă ea depinde de programele pe care le pun la dispoziție producătorii auto. Pentru mărcile din afara listei rămâne varianta unui tester multimarcă obișnuit, cu care faci diagnoză, dar nu reprogramare de fabrică.

Ce înseamnă, pe scurt, D-PDU?
E standardul prin care aplicațiile nemțești pornesc întregi, nu în varianta redusă de tip Pass-Thru. Efectul practic: pe BMW, pe Mercedes, pe grupul Volkswagen și pe Porsche ajungi la codare și la reprogramare, nu doar la citit erori.

Trebuie să le cumpăr pe toate de la început?
Nu. Iei driverul de bază, iar mărcile le adaugi când apar în atelier. Ideea e să nu dai bani pe branduri pe care nu le vezi niciodată pe rampă.

Merge fără laptop?
Nu, în niciun fel. Fără afișaj și fără program propriu, cutia e doar traducătorul dintre calculatorul tău și electronica mașinii. Calculatorul face treaba.

Pot face programare online cu ea?
Da, prin aplicația de fabrică. Atenție însă la condițiile puse de fiecare marcă: cont autorizat, uneori și trecerea unei porți de securitate. Cerințele acelea vin de la producătorul auto, nu de la interfață.

Ce se conectează la calculator, cablu sau wireless?
Cablu, prin portul USB-C. Pentru reprogramări e chiar avantajul: o legătură pe fir nu cade la jumătatea unui flash, așa cum se mai întâmplă cu una fără fir.
