Interfață VCX SE DoIP compatibilă cu Jaguar și Land Rover, pentru SDD

Descrierea produsului

Pe Jaguar și Land Rover, anul mașinii hotărăște programul cu care se lucrează. Generațiile mai vechi se deschid cu SDD, construit în jurul simptomului reclamat de client. Cele trecute pe DoIP cer Pathfinder și o interfață care știe să vorbească pe Ethernet. VXDIAG VCX SE le duce pe amândouă.

Confuzia cea mai scumpă din categoria asta e între SE și modelul de sub el, VCX NANO. Seamănă la formă. Se leagă la fel. Costă considerabil mai puțin. Numai că NANO rulează exclusiv SDD: nu are DoIP și nu pornește Pathfinder, așa că un Range Rover din generațiile cu diagnoză pe Ethernet îi rămâne închis. Dacă în curte îți intră mașini din ultimul deceniu, asta e singura diferență care contează.

Cutia nu are ecran și nu are calculator în ea. E o interfață de comunicație: o cuplezi în mufa de diagnoză, o legi la un laptop cu Windows și lași programul să facă restul. Curentul îl ia din mașină, de pe cei 12 V ai instalației. E echipament aftermarket, compatibil cu vehiculele Jaguar și Land Rover, fără afiliere cu constructorul auto.

Funcții de diagnoză

Ce poți face din programul de pe laptop, pe calculatoarele la care se ajunge:

• Interogarea tuturor modulelor — coduri active și memorate, scoase de pe fiecare calculator, nu doar de pe motor.
• Diagnoză pornită de la simptom — descrii ce reclamă clientul, iar SDD conduce testul pas cu pas.
• Valori în timp real — parametrii se urmăresc în mișcare, nu se citesc o dată.
• Teste de acționare — comanzi componenta din program, înainte s-o demontezi.
• Configurarea modulelor de schimb — un calculator nou se învață cu echiparea mașinii pe care ajunge.
• Editarea fișierului de configurație — parametrii care spun mașinii ce dotări are.
• Identificarea după seria de șasiu — intri direct pe profilul corect al modelului.

Resetări și proceduri după reparație

Operațiunile cu care se închide o lucrare, ca mașina să plece fără martor aprins:

• Frâna de parcare electronică — retragerea pistoanelor pentru plăcuțe și rearmarea sistemului.
• Contorul de revizie — readus la zero după schimbul de ulei și filtre.
• Regenerarea filtrului de particule — arderea forțată, când mașina nu mai apucă să o facă în mers.
• Înregistrarea acumulatorului — sistemul de încărcare află că bateria e nouă.
• Calibrarea unghiului de volan — după geometrie sau după intervenții la direcție.
• Sistemul de retenție — verificare și ștergere a memoriei după lucrări la airbag.

Cum se leagă la laptop și ce protocoale duce

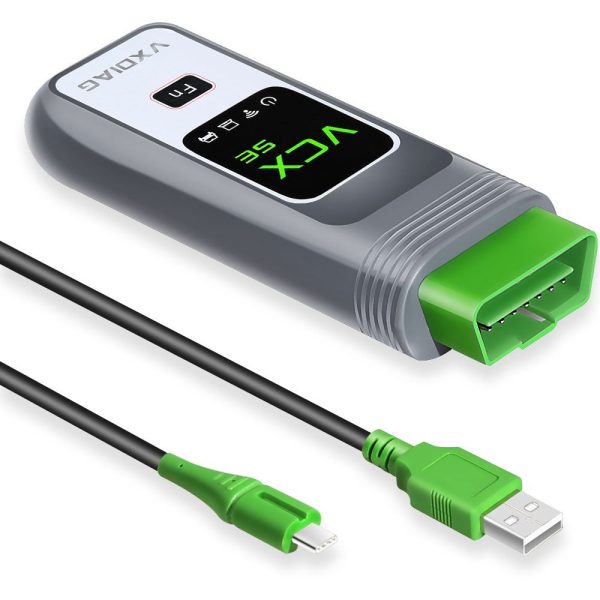

Două căi. Pe USB Type-C ai legătura care nu clipește, cea pe care o vrei la instalare și la orice scriere în modul. Fără fir, aparatul își ridică propria rețea.

A doua e cea folosită zilnic: umbli pe lângă caroserie cu laptopul în braț, cât timp cutia stă cuplată sub bord. Producătorul listează și o cale de lucru la distanță.

Pe partea de protocoale, unitatea respectă J2534 cu interfața D-PDU și duce DoIP. Prima înseamnă că poate servi ca pass-thru pentru aplicații compatibile cu standardul. A doua e chiar motivul pentru care modelul ăsta există. Capătul dinspre mașină rămâne mufa obișnuită cu 16 pini, de sub bord.

VCX SE față de VCX NANO: unde se oprește fiecare

Constructorul nu a schimbat doar versiunile de software, ci drumul pe care circulă datele: diagnoza clasică mergea pe magistrala CAN și era servită de SDD, în timp ce comunicația pe Ethernet cere Pathfinder și un aparat capabil de DoIP.

Un VCX NANO nu îl duce. Și nu e o limitare de licență pe care s-o desfaci printr-o actualizare, ci lipsă de canal.

Actualizări incluse: nu. Aparatul rămâne pe versiunea de software cu care îți intră în atelier — ce acoperă azi, aia acoperă și peste doi ani. Ține cont de asta dacă lucrezi mult pe mașini foarte noi.

Acoperirea se împarte în două ere, fiecare cu programul ei: SDD ia mașinile de la 2007 până în 2016, iar Pathfinder preia din 2017 și merge până la mijlocul lui 2022. Aici stă toată deosebirea de preț dintre cele două aparate. NANO se oprește la prima eră. VCX SE le are pe amândouă, cu aceeași cutie legată în priză.

Platforma mai are un avantaj care se vede peste doi ani: hardware-ul primește licențe și pentru alți constructori, câte una pe marcă, plătite separat. Producătorul dă ca exemple Mercedes-Benz, BMW și Volkswagen.

Ce trebuie să știi înainte să comanzi

Citește lista asta înainte să compari prețuri. Aici e partea care se află de obicei după livrare:

• Platforma online a constructorului a blocat aparatele terțe. Ce trece prin serverele mărcii nu se rezolvă cu un dispozitiv aftermarket, oricare ar fi el.
• Programarea offline nu mai e disponibilă începând cu o anumită versiune de SDD. Operațiunile de scriere cer acces online oficial.
• Cheile și imobilizatorul cer un cont original, obținut direct de la constructor. Contul nu vine în pachet și nu se vinde odată cu aparatul.
• Laptopul și programele nu sunt incluse. Unitatea duce comunicația; calculatorul face diagnoza, iar softul se pune separat.
• Legătura prin cablu de rețea nu există pe modelul ăsta. Producătorul o dă doar pe fratele mai mare din familie. Descrierile care o promit la SE se referă la altă unitate.
• Nu duce CAN-FD. Magistrala asta apare pe generațiile cele mai noi și cere altă interfață. Producătorul o scrie el însuși, pe pagina aparatului.
• Softul livrat diferă de la un lot la altul. Trimite-ne seria de șasiu înainte de comandă și îți confirmăm în scris ce licențe pleacă activate pe aparatul tău.

Specificații tehnice

Carcasă de mână, fără afișaj, cu un buton de funcție pe față și indicatoare luminoase pentru alimentare, rețea fără fir și legătura cu vehiculul. Curentul îl ia din instalația de 12 V a mașinii, prin mufa de diagnoză. Baterie internă nu are, deci nu rămâi cu procedura la jumătate fiindcă s-a descărcat ceva în timpul nopții.

Comunicația acoperă rețelele de bord uzuale plus diagnoza prin Ethernet, cu o interfață conformă standardului de acces deschis pe care îl folosesc aplicațiile de reprezentanță, iar legătura cu calculatorul se face pe USB Type-C sau pe rețeaua fără fir ridicată de aparat. Programele cer Windows pe 64 de biți. Ediția Home și mașinile virtuale dau bătăi de cap la instalare.

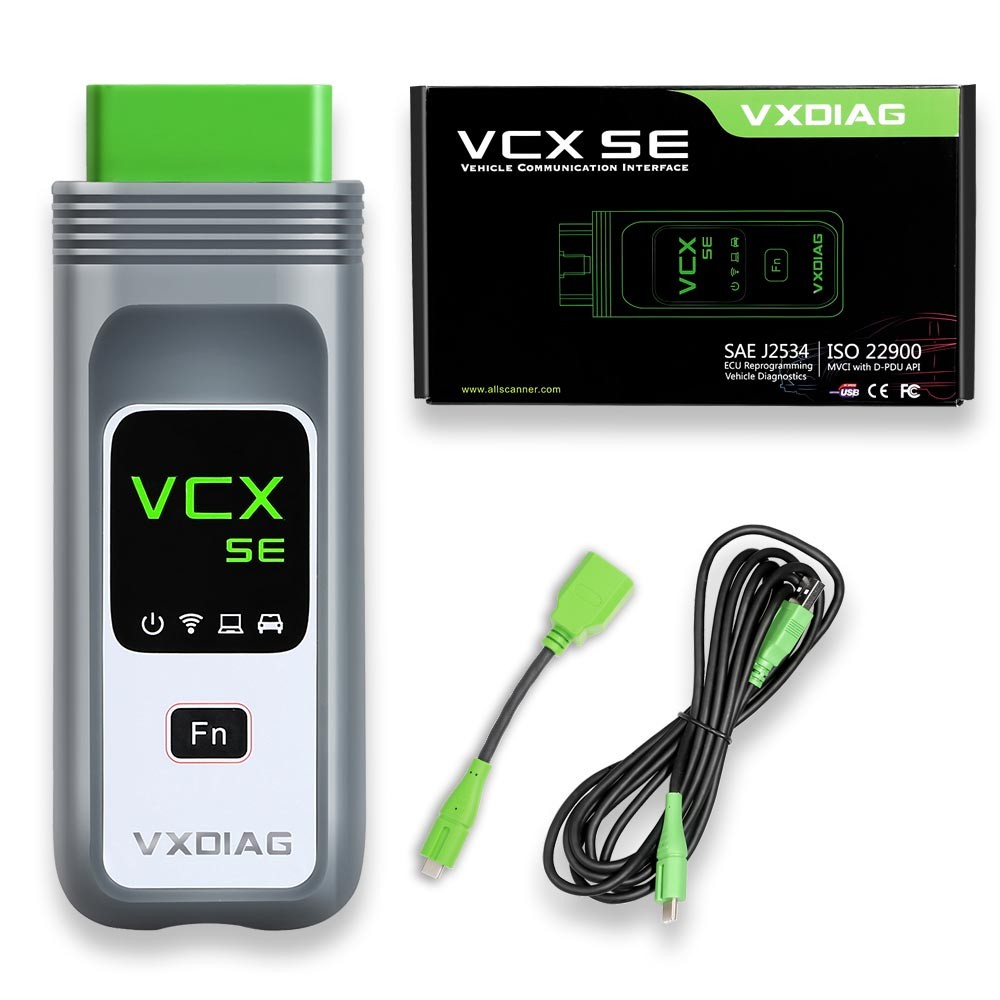

Ce conține pachetul

• unitatea de interfață VXDIAG VCX SE
• cablu USB Type-C

Software-ul se livrează separat, pe suport de stocare. Conținutul diferă de la un lot la altul. Îți confirmăm în scris ce intră în comandă înainte să o plasezi, ca să nu descoperi lipsa după ce desfaci cutia.

Întrebări frecvente

Am văzut aparatul ăsta listat ca VCX NANO. Ce primesc, de fapt?
Iei un VCX SE, modelul de deasupra. Deosebirea nu e cosmetică: SE duce DoIP și pornește Pathfinder, iar NANO se oprește la SDD și la platformele de dinainte de trecerea pe Ethernet. Denumirea veche din catalog spunea altceva decât aparatul din cutie, iar noi am corectat-o.

Merge pe un Range Rover din generația cu diagnoză pe Ethernet?
Da, asta e chiar diferența față de modelul de sub el. Comunicația DoIP e suportată de hardware, iar partea de software o face Pathfinder. Trimite-ne seria de șasiu și îți confirmăm punctual, fiindcă trecerea nu s-a făcut la aceeași dată pe toate liniile de model.

Programează chei?
Nu fără cont online original la constructor. Funcția există în programul de diagnoză, dar autentificarea se face pe serverele mărcii, iar contul se obține direct de la ei. Un aparat aftermarket nu ocolește pasul ăsta, oricât de bine ar fi construit.

Pot să-l folosesc și pe alte mărci?
Da, cu licență separată pentru fiecare marcă, cumpărată în plus. Cutia rămâne aceeași; se schimbă pachetul de software activat pe ea. Ăsta e și motivul pentru care platforma bate o interfață închisă pe o singură marcă.

Ce laptop îmi trebuie?
Unul cu Windows pe 64 de biți, ținut pentru diagnoză și nu pentru altceva. Discul trebuie să aibă loc pentru aplicațiile de reprezentanță, care nu sunt mici. Cea mai frecventă instalare eșuată pe care o vedem se întâmplă pe laptopuri de birou pline, cu antivirus care sare la fiecare pas.

Până în ce an merge?
Partea de SDD acoperă 2007-2016, iar Pathfinder preia din 2017 și ajunge până la mijlocul lui 2022. Trecerea de la un program la altul nu s-a făcut la aceeași dată pe toate liniile de model, așa că pe mașinile aflate exact la limită îți confirmăm pe seria de șasiu.
