Kit EV Launch X431 pentru diagnoza bateriilor de înaltă tensiune

Descriere detaliată

Cea mai frecventă neînțelegere despre Launch X431 EV Kit merită lămurită din prima frază: în valiză nu există niciun aparat cu ecran. Găsești acolo cablaje, conectori, un alimentator și un cartonaș cu un cod. Nimic din toate astea nu pornește singur.

Kitul e o extensie. Codul de pe cartonaș deblochează, pe o tabletă Launch din familia PAD sau PRO pe care o ai deja în atelier, meniurile de analiză a acumulatorului de tracțiune. Cablajele îți dau apoi calea fizică până la el, acolo unde priza de diagnoză nu ajunge.

Ce câștigi e o schimbare de unghi. Un tester obișnuit află despre baterie doar ce vrea mașina să declare. Cu setul ăsta montat, tableta ta ajunge la sursă și îți dă starea de încărcare și starea de sănătate a pachetului, pe modelele acoperite.

Funcții de diagnosticare

Ce apare în plus pe tabletă, după activare:

• Starea de încărcare (SoC) — cât mai are pachetul din energia lui, exprimat procentual.
• Starea de sănătate (SoH) — raportul dintre capacitatea de acum și cea de la început.
• Analiza pachetului — citirea făcută pe bateria propriu-zisă, nu pe raportul filtrat al vehiculului.
• Raport de test — tipărit sau trimis mai departe, gata de atașat la dosarul clientului.
• Trei căi de conectare — conector special pentru pachet, cabluri jumper dedicate pe model sau priza OBD-II cu 16 pini.

Ce proceduri de service acoperă și ce rămâne pe tabletă

Kitul nu adaugă resetări. Adaugă lucrări noi, pe care le poți încasa:

• Evaluare înainte de cumpărare — o cifră de sănătate pe o electrică rulată valorează mai mult decât o părere.
• Dosar de garanție — măsurătoare documentată, cu raport, când clientul reclamă autonomie pierdută.
• Verificare după o intervenție — starea pachetului confirmată la predarea mașinii.
• Constatare pe vehicule comerciale — sursele producătorului includ și camioane sau autobuze de la Sinotruk, Volvo și Scania.
• Resetările clasice — ulei, frână de parcare electronică, unghi volan, aerisire ABS: rămân unde erau, în software-ul tabletei. Kitul nu le atinge.

Cum se pune în funcțiune

Activarea trece printr-un singur pas: introduci în modulul Mall al tabletei parola de 24 de cifre tipărită pe cardul din valiză, la secțiunea de plată prin card de reînnoire. După confirmare, intri în actualizări și descarci pachetul software pentru diagnoza bateriei.

Înainte de asta, urcă aplicația tabletei la ultima versiune. E o precauție banală, dar sare peste ea multă lume și apoi se întreabă de ce nu apar meniurile.

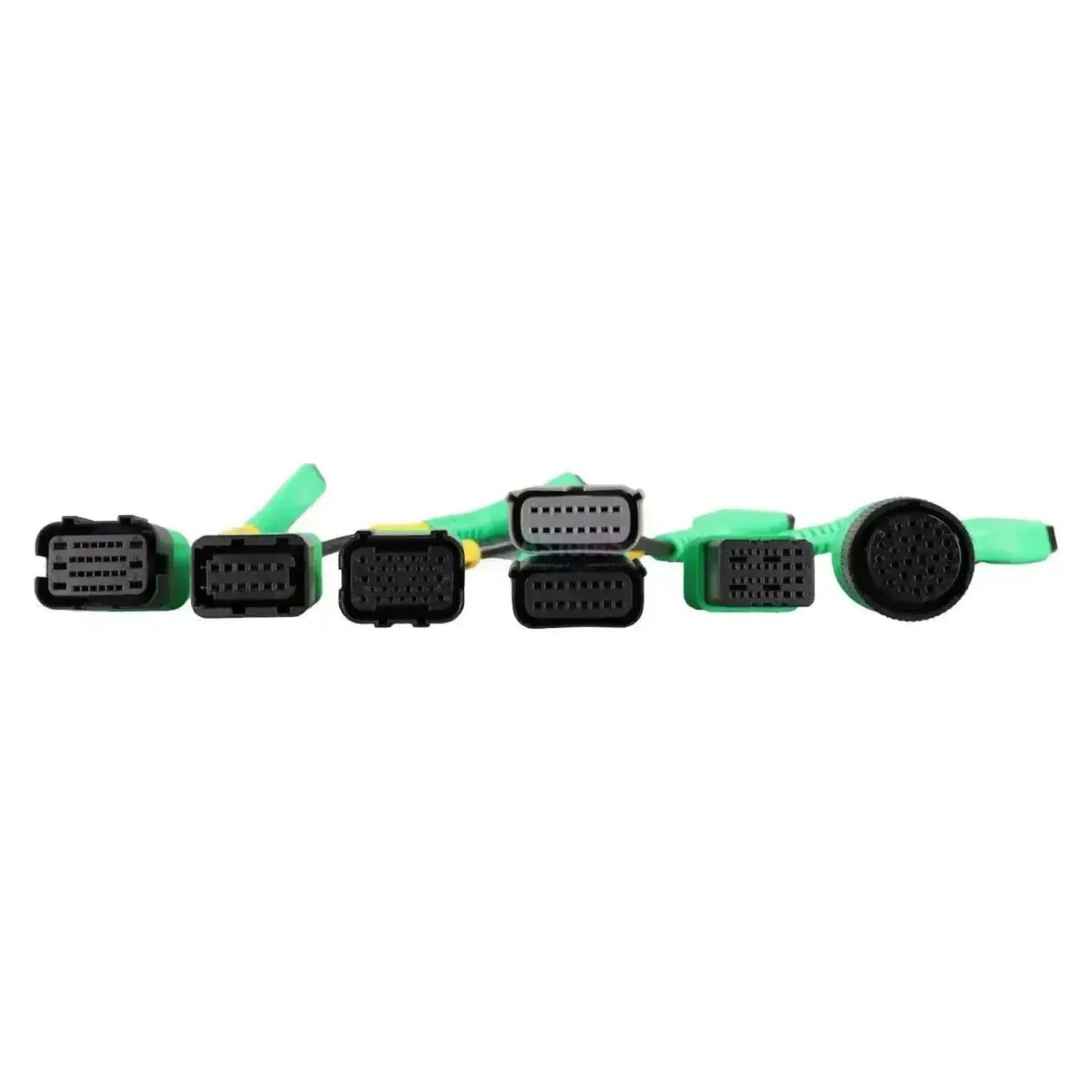

Legătura cu vehiculul se alege după arhitectura lui. Unele modele cer conectorul special de pachet, altele un cablu jumper făcut anume pentru ele, iar altele merg prin priza standard. Fiecare cablu-linie din valiză poartă un număr propriu și corespunde unui anumit tip de acumulator din nomenclatorul Launch, tocmai ca nimeni să nu improvizeze o conexiune la o baterie de sute de volți.

Cu ce tablete merge

Lista confirmată de producător și de distribuitori: PAD V, PAD VII, PRO5, PRO3 V+ 5.0, PRO3 (PRO3S+ V5.0), PRO3 ACE și PRO3 APEX. Dacă ai una dintre ele, kitul se instalează.

Din catalogul nostru intră în categoria asta PAD V Elite, PAD 7 Elite, PRO5 și PRO3 APEX. Variantele numite „Elite” apar inconsecvent în listele producătorului, așa că pe ele le verificăm individual, înainte să comanzi.

Familia CRP nu e pe listă. Nici măcar CRP919 EV, care e tot un tester Launch dedicat mașinilor electrice — coincidența asta a produs deja destule comenzi greșite. Restul aparatelor din zonă sunt în testerele pentru mașini electrice și hibride.

De reținut înainte de comandă

• Nu conține tabletă. Fără un aparat Launch din lista de mai sus, cei 4.545 de lei îți aduc doar un set de cabluri.
• Nu merge pe gama CRP. Verifică denumirea exactă scrisă pe spatele tabletei tale, nu ce ții minte.
• Activarea se face o singură dată, pe aparatul respectiv. Codul de pe card nu e refolosibil.
• Conectarea directă la pachet e muncă de specialist. Se lucrează pe circuite de sute de volți, cu protecția și procedura de izolare cerute de constructorul vehiculului.
• Acoperirea depinde de cablul potrivit. Un model fără linie dedicată în valiză se citește doar prin priza de diagnoză, cu datele pe care le dă mașina.
• Manualul e în configurație internațională, nu în română.

Specificații tehnice

Conectorul de identificare a pachetului are 8 pini și e același folosit în ecosistemul X431 EV MAX. Cablurile de rețea vin în două variante: mufă plată cu 5 pini și mufă rotundă HSD cu 4 pini, la care se adaugă un adaptor de la USB la Ethernet.

Alimentarea accesoriilor se face printr-un adaptor de birou de 12 V / 4 A, adică 48 W, iar în valiză intră cabluri de alimentare pentru priza europeană, cea britanică și cea australiană. Prelungitorul OBD16 are ambele capete, tată și mamă, cu o ramificație DC pentru legătura la pachet.

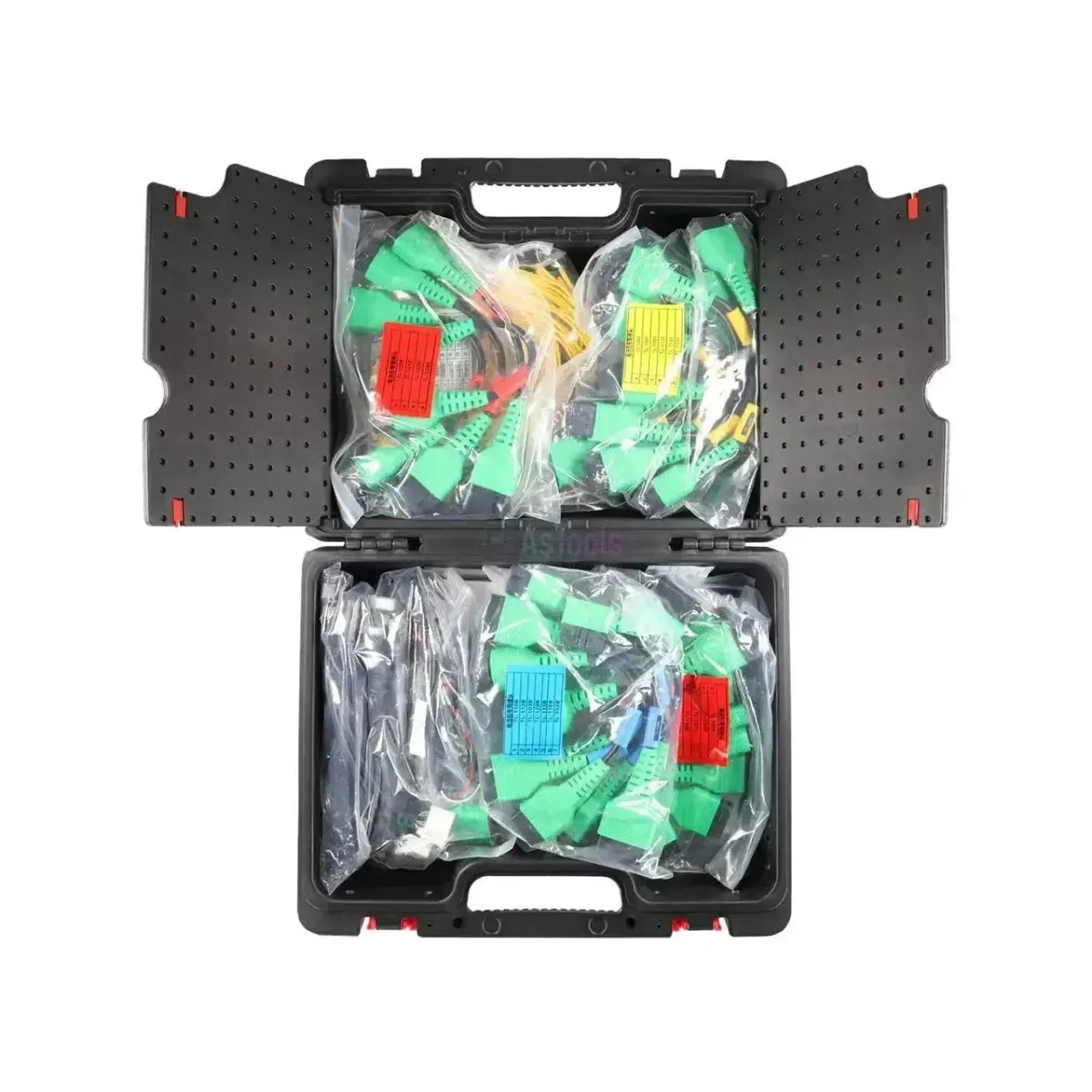

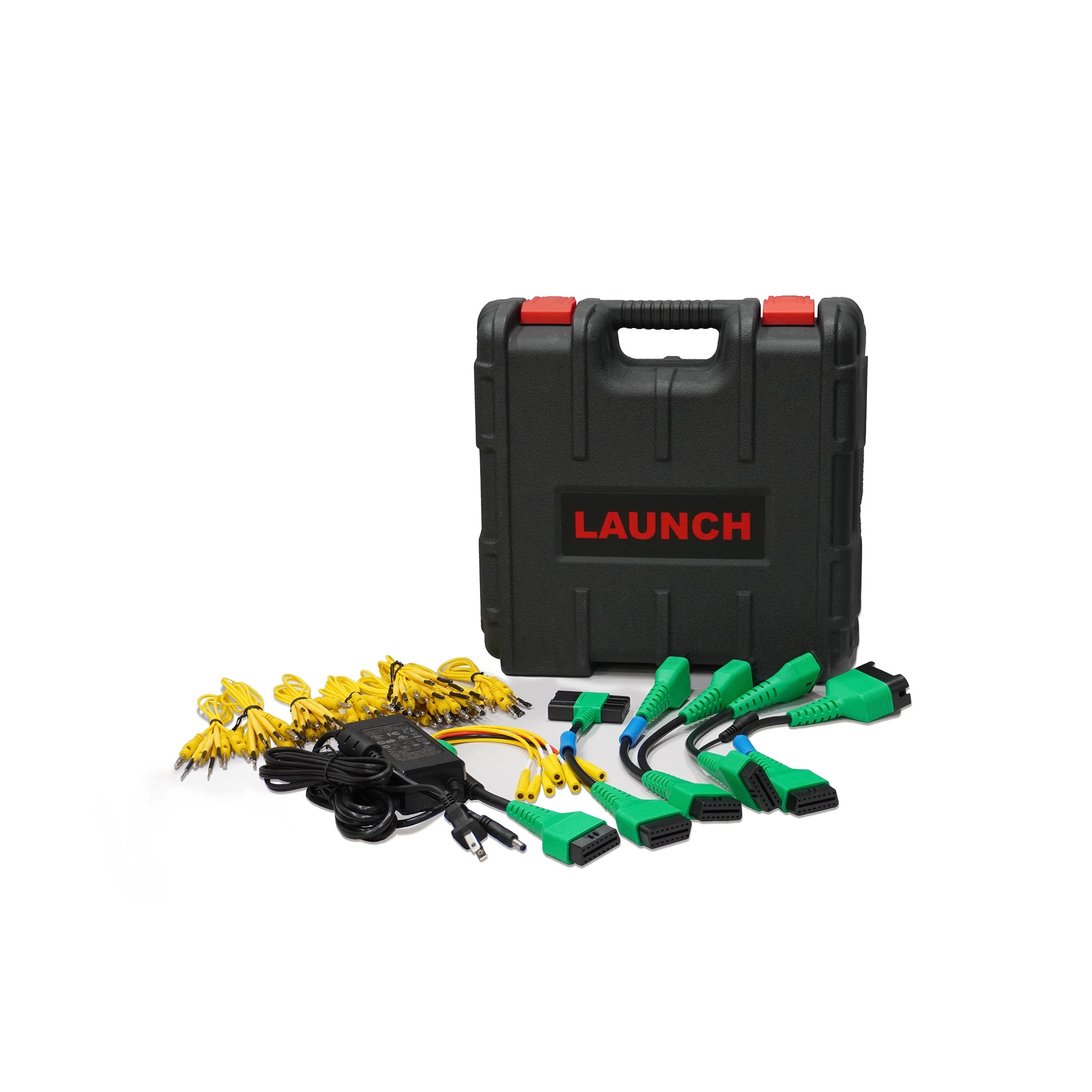

Conținutul pachetului

• conector dedicat pentru modelele Tesla, inclusiv varianta pentru airbag
• prelungitor OBD16 tată-mamă, cu ramificație de cablu DC
• conector cu 8 pini pentru identificarea pachetului de baterii
• set de cabluri adaptor pentru controlul electric al seriei PAD IV, fiecare numerotat

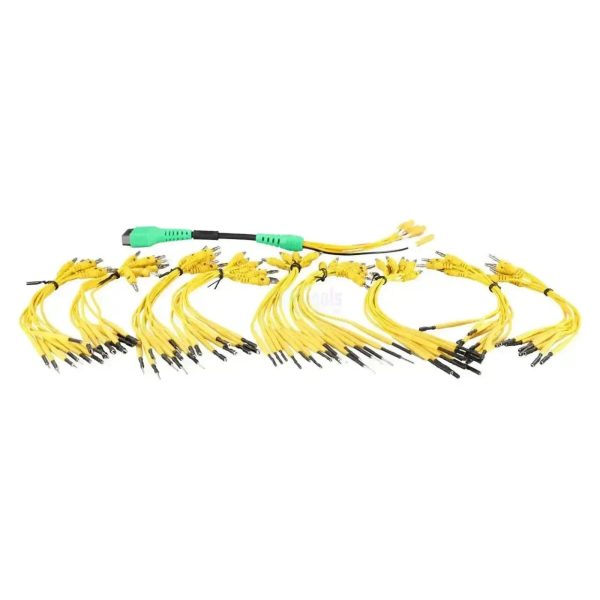

• cabluri-linie pentru testarea acumulatorului, câte unul pentru fiecare model din nomenclator
• cabluri de rețea cu mufă plată de 5 pini și mufă rotundă HSD de 4 pini
• adaptor de rețea de la USB la Ethernet
• cabluri de alimentare pentru trei tipuri de priză
• alimentator de birou de 12 V / 4 A
• card de activare cu cod și ghid de utilizare

Întrebări și răspunsuri

Primesc și un aparat în cutie?
Nu. Ce cumperi e dreptul de a folosi funcția pe tableta ta, plus cablajele care duc până la baterie. Aparatul de diagnoză îl ai deja sau îl cumperi separat, dintre modelele PAD și PRO compatibile.

Merge pe CRP919 EV?
Nu. Deși e tot un tester Launch pentru mașini electrice, gama CRP nu apare în nicio listă de compatibilitate. Kitul lucrează exclusiv cu familiile PAD și PRO enumerate de producător.

Ce mărci acoperă?
Tesla, BYD, BMW, Audi, Volkswagen, Honda, Toyota, Ford, Nissan, Hyundai, Kia și altele, plus vehicule comerciale grele precum Sinotruk, Volvo sau Scania. Lista completă e în manual, iar acoperirea reală ține de existența cablului potrivit modelului.

Cum știu dacă tableta mea e compatibilă?
Citește denumirea exactă de pe eticheta din spate și trimite-ne-o. Diferența dintre PRO3 și PRO3 APEX, sau dintre PAD V și PAD VII, decide dacă merge sau nu, iar noi verificăm asta gratuit înainte de comandă.

Ce vede, mai exact, la baterie?
Starea de încărcare și starea de sănătate a pachetului de tracțiune, citite pe modelele acoperite. Sunt cele două valori pe care le cere o constatare serioasă. Ce parametri suplimentari expune fiecare vehicul diferă de la model la model.

Ce se schimbă după ce expiră actualizările?
Ce ai instalat continuă să funcționeze pe mașinile deja acoperite. Reînnoirea prin abonament aduce modelele electrice apărute între timp, iar aici ritmul e alert: piața se schimbă de la an la an.

Îl pot muta pe altă tabletă?
Codul se consumă la prima activare, deci pleacă de la ipoteza că licența rămâne pe aparatul pe care ai introdus-o. Cablajele, în schimb, sunt hardware și se folosesc oriunde.
