Interfață VCX NANO compatibilă cu Toyota și Lexus, pentru Techstream

Descrierea produsului

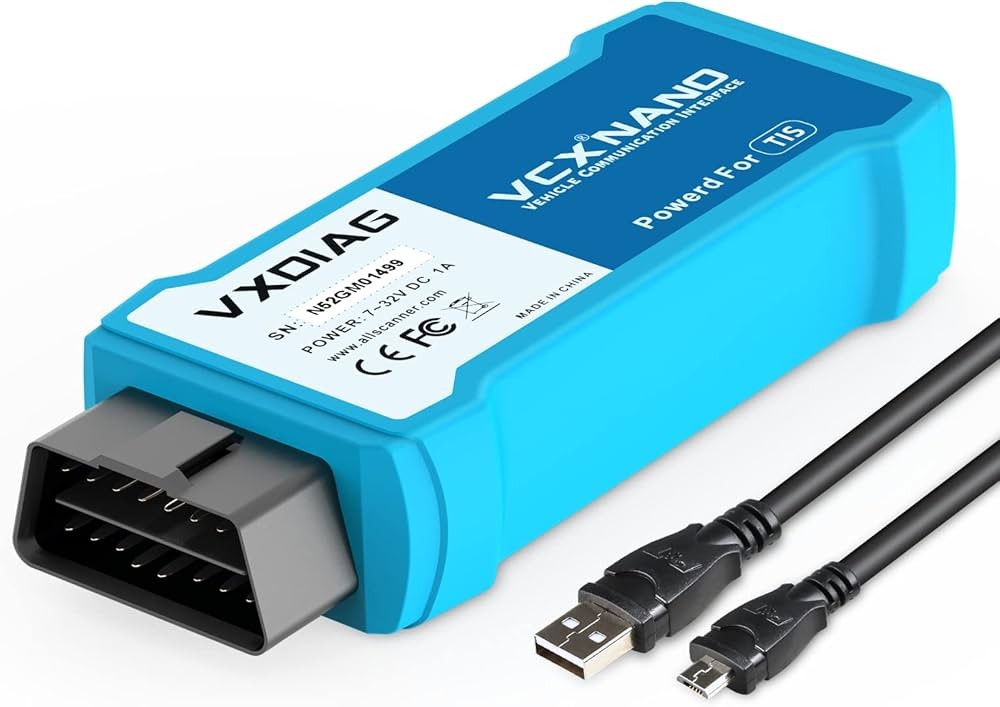

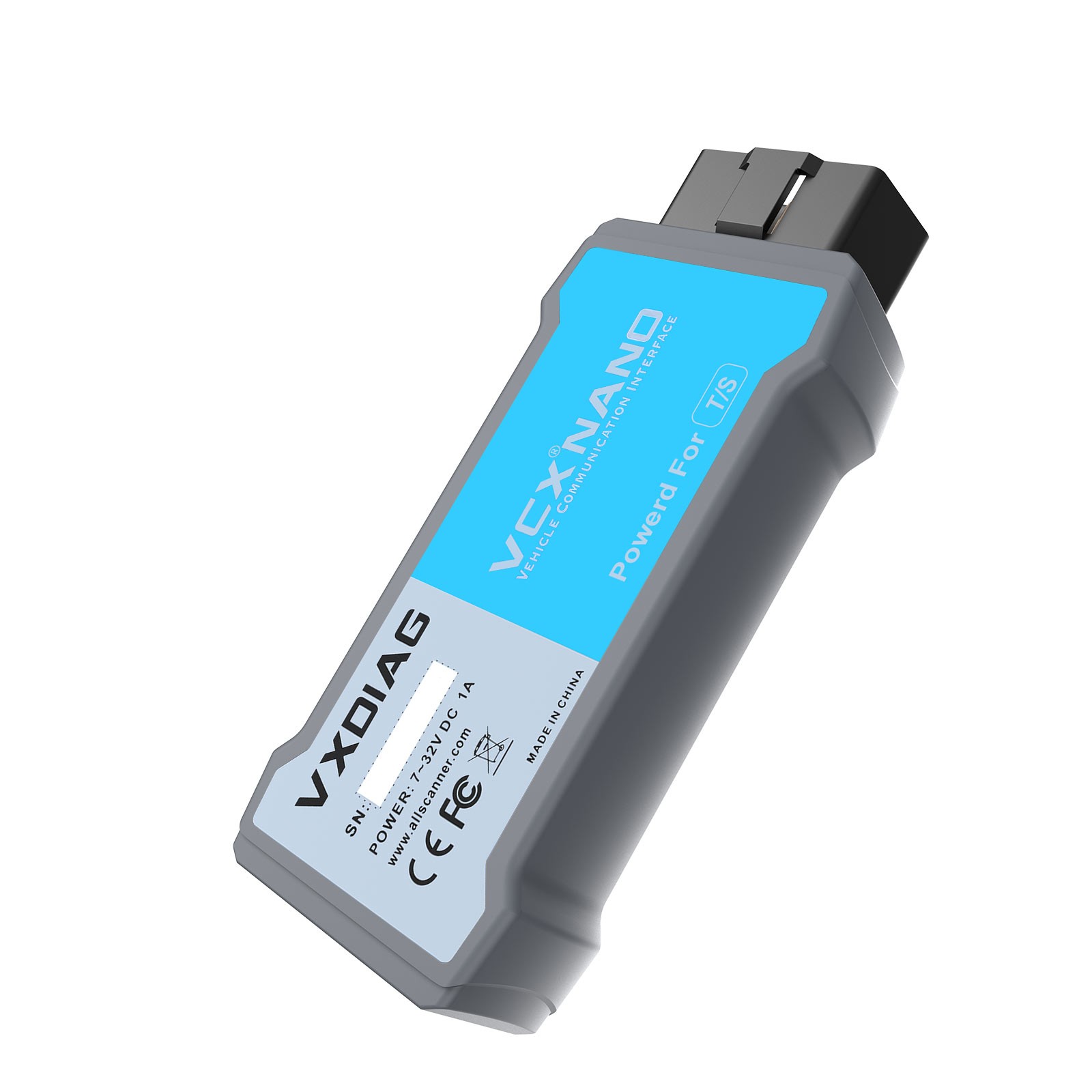

VCX NANO pentru Toyota este un tester dedicat mărcilor Toyota și Lexus, compatibil cu programul Techstream. Se introduce direct în mufa OBD a mașinii, cu conectorul de 16 pini integrat în carcasă, și se leagă prin cablul USB la un laptop cu Windows, de unde se comandă operațiunile.

Prin Techstream ai funcții de diagnoză pe toate sistemele pe care mașina le pune la dispoziție: citirea și ștergerea codurilor de eroare, datele live, Freeze Frame, citirea automată a seriei de șasiu, testele active. Peste asta vin operațiunile de atelier: potrivirea cheilor, programarea ID-urilor senzorilor TPMS, personalizările și reprogramarea calculatoarelor prin J2534. Este un aparat aftermarket din gama VXDIAG, nu un echipament al constructorului auto.

Ce se vede în Techstream când conectezi mașina?

Diagnoza acoperă sistemele compatibile ale vehiculului (motor, cutie de viteze, ABS, airbag, climatizare), în funcție de cum e echipat.

• Coduri de eroare — se citesc din module, arătând care sisteme raportează defecte, și se șterg după reparație.
• Date live — parametrii raportați de calculatoarele mașinii, urmăriți în atelier sau în mers.
• Freeze Frame — parametrii memorați de calculatorul mașinii chiar în momentul apariției codului. Arată în ce condiții s-a produs defectul, ceea ce contează la erorile care nu se repetă la comandă.
• Identificare — citirea automată a seriei de șasiu și informațiile despre calculatoarele montate pe vehicul.
• Teste active — comanda componentelor direct din program, ca să separi o problemă de comandă de una a piesei înseși.

Ce operațiuni acoperă pentru chei, TPMS și calculatoare?

Personalizările schimbă setările pe care modulele vehiculului le lasă la dispoziție. Potrivirea cheilor leagă cheia de sistemul de imobilizare, după procedura acceptată de mașină, iar la TPMS se înregistrează ID-urile senzorilor în calculatorul mașinii, operațiunea obișnuită după înlocuirea unui senzor.

Reprogramarea calculatoarelor se face prin J2534 pass-thru, standardul prin care programul transmite datele de programare către aparat. Funcțiile speciale, reprogramarea online și operațiunile pentru chei se efectuează cu contul oficial Toyota al atelierului. La orice reprogramare, alimentarea mașinii se ține stabilă pe toată durata procedurii.

Un distribuitor indică faptul că, pe unele modele, ar trebui să fie disponibile și proceduri de service precum resetarea airbagului, frâna de parcare electrică, calibrarea senzorului unghiului volanului, înregistrarea bateriei, TPMS și regenerarea filtrului de particule.

Pe ce modele Toyota și Lexus merge?

Vehicule Toyota și Lexus de pe piețele din Europa, America și Japonia, cu mufă OBD de 16 pini. Trei categorii de vehicule se lucrează cu alte echipamente: modelele a căror diagnoză merge pe K-line, indiferent ce mufă au montată; mașinile cu conexiunea Toyota de 22 de pini; și platformele recente care comunică pe CAN FD, pentru care producătorul trimite spre seria FD.

Prezența unui protocol în lista hardware este o parte a compatibilității, nu toată: ce operațiuni sunt disponibile pe un model anume ține de vehicul, de modulele montate și de accesul de care dispune atelierul. Aparatul rămâne dedicat aplicațiilor Toyota și Lexus — legătura J2534 nu îl face o interfață pass-thru universală.

Cum se conectează?

Aparatul intră în mufa OBD, de unde își ia și alimentarea, deci nu-i trebuie sursă separată. Comunicația cu laptopul se face prin cablul USB din pachet. Pe laptop rulează Windows; dacă vrei un calculator dedicat diagnozei, se poate comanda alături un laptop pregătit pentru diagnoză.

Specificații tehnice

• Mărci acoperite: Toyota și Lexus.
• Program compatibil: Techstream.
• Protocoale: ISO 9141, ISO 14230-2 (KWP2000), ISO 15765 (CAN), J1850 PWM și VPW, Single Wire CAN.
• Standarde pass-thru: SAE J2534-1 și J2534-2.
• Canale CAN: 4, dintre care 3 de mare viteză.
• Conectarea la mașină: conector OBD-II cu 16 pini, integrat în carcasă.
• Conectarea la laptop: USB 2.0.
• Dimensiuni: 80 × 40 × 28 mm; consum sub 1 W.
• Temperatură de funcționare: −20…+70 °C.
• Marcaje: CE și FCC.

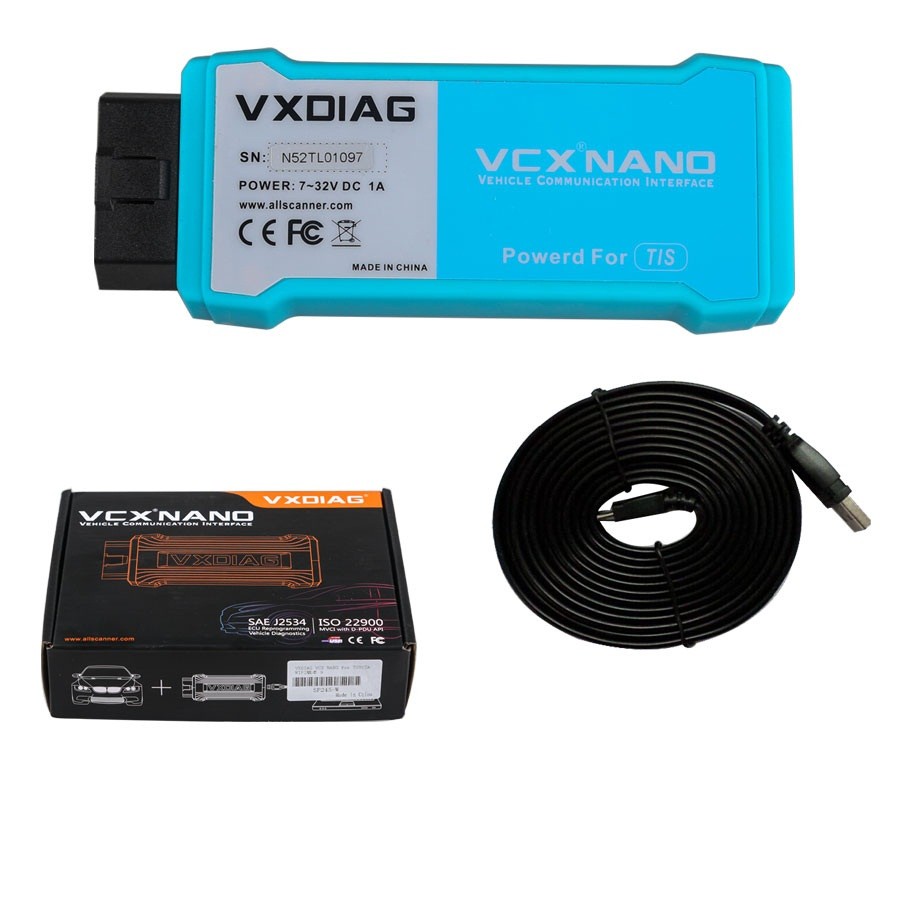

Conținutul pachetului

• Testerul VCX NANO pentru Toyota.
• Cablu USB pentru comunicația cu laptopul.

Celelalte echipamente pentru aceste mărci se găsesc în categoria pentru Toyota, Lexus și Suzuki.

Întrebări frecvente

Ce program îmi trebuie?
Cu Techstream, pe un laptop cu Windows. Aparatul ține legătura cu mașina, iar operațiunile se comandă din program.

Face reprogramare de calculatoare?
Da, prin J2534 pass-thru. Reprogramarea online se face cu contul oficial Toyota al atelierului.

Se pot face chei cu el?
Potrivirea cheilor este acoperită, după procedura acceptată de vehicul, tot cu contul oficial al atelierului.

Îmi trebuie sursă de alimentare?
Aparatul se alimentează din mufa OBD a mașinii. Laptopul nu este inclus în pachet: rămâne cel din dotarea atelierului.

Merge pe orice Toyota?
Pe vehiculele Toyota și Lexus cu mufă OBD de 16 pini din Europa, America și Japonia, care comunică pe protocoalele din specificații. Modelele a căror diagnoză merge pe K-line, cele cu mufa Toyota de 22 de pini și platformele care cer CAN FD se lucrează cu alte echipamente.
