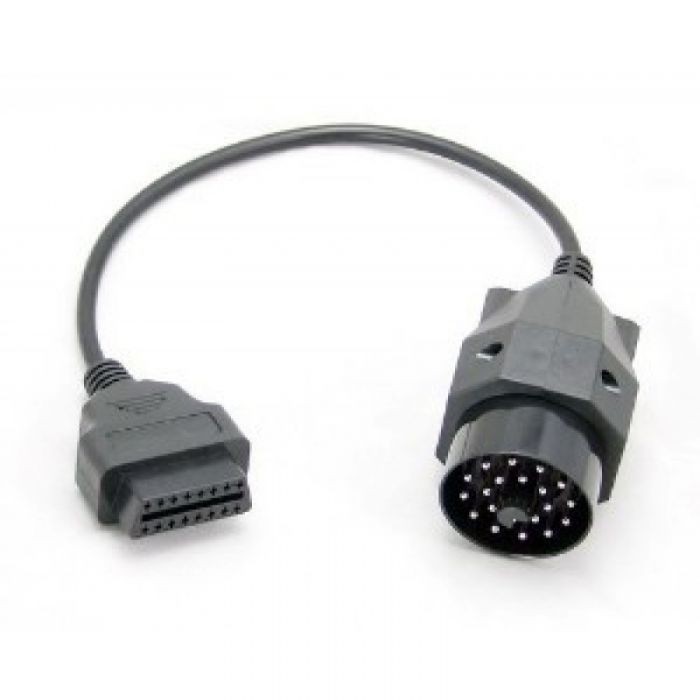

Adaptor de la mufa rotundă 20 pini la OBD2, compatibil cu BMW

Descrierea produsului

Pe un E36 sau pe un E39 mai vechi, cauți degeaba priza de diagnoză sub bord. Ea stă sub capotă, e rotundă, are un capac cu balama și douăzeci de contacte aranjate în cerc. Adaptorul de 20 de pini compatibil cu BMW traduce mufa aceea către conectorul OBD-II standard, cel cu 16 pini.

Cablul e pasiv. Nu are cip, nu are baterie, nu cere sursă separată. Duce pinii dintr-o mufă în cealaltă, iar tensiunea de care e nevoie o ia chiar din conectorul mașinii.

Perioada acoperită merge, în linii mari, de la sfârșitul anilor optzeci până în jurul anului 2000, când marca a mutat toată diagnoza pe conectorul standard din habitaclu. Tranziția n-a fost bruscă: pe unele exemplare din serie găsești ambele prize, cea rotundă în motor și cea de 16 pini la bord. De asta recomandăm verificarea fizică, nu calculul după an.

Ce duce fiecare contact

Repartiția mufei rotunde e documentată și explică de ce un cablu banal poate face diferența dintre o citire reușită și un ecran gol:

• Pinul 14 — alimentarea de 12 V venită direct de la baterie.
• Pinul 19 — masa.
• Pinul 20 — linia K, drumul pe care circulă efectiv datele.
• Pinul 15 — linia L, folosită la inițierea dialogului pe sistemele vechi.
• Pinul 1 — semnalul TD, adică turația motorului.
• Pinii 17 și 20 — în multe cabluri de diagnoză sunt legați între ei.

Peste liniile astea, marca a pus un protocol propriu, numit DS2, care circulă pe linia K la 9600 de baud. Nu e OBD generic. E dialectul intern al mașinii, iar cine nu îl cunoaște nu obține niciun răspuns.

Aici e capcana: cablul nu ține loc de software

Adaptorul nu are funcții de diagnoză proprii, nu citește coduri și nu execută proceduri după reparație. El rezolvă doar partea fizică a legăturii.

Partea neplăcută pentru vânzare, dar adevărată, e că un cititor OBD-II ieftin cuplat prin acest cablu de cele mai multe ori nu comunică deloc. Ca să scoți ceva dintr-un BMW din perioada aceea îți trebuie fie un program de tip INPA cu EDIABAS pe un laptop, fie un aparat profesional care are în listă generațiile vechi ale mărcii. Cablul e condiția necesară, nu și cea suficientă.

Un amănunt pe care mecanicii de BMW îl știu

Pe E39 fabricate înainte de 10/2000 există ambele prize: cea rotundă în motor și cea de 16 pini în habitaclu. Pentru cazul ăsta e documentat un truc: puntarea pinilor 17 și 20 pe capacul mufei rotunde permite scanarea tuturor modulelor din priza din habitaclu, cu INPA. Cu alte cuvinte, există situații în care nu ai nevoie de adaptor.

Îți spunem asta ca să nu cumperi degeaba. Dacă mașina ta are deja conectorul din habitaclu și programul potrivit, verifică întâi varianta aceea. Adaptorul rămâne obligatoriu pe modelele care nu au decât mufa rotundă.

Ce trebuie să știi înainte să comanzi

Se cumpără separat de aparat, iar între cele două rămâne o listă scurtă de condiții:

• Software cu acoperire BMW. Fără el, comunicația nu pornește, oricât de bine ar intra mufa.
• Nu toate modulele sunt garantate. Pe exemplarele timpurii, mufa rotundă ajunge mai ales la calculatorul de motor.
• Verifică unde e priza. Dacă ai doar conector sub bord, nu îți trebuie acest cablu.
• Autoturisme de 12 V. Alimentarea vine pe pinul 14 al mufei rotunde, direct de la baterie.
• Fără alimentare proprie. Dacă bateria mașinii e la pământ, nici cablul nu face minuni.

Specificații tehnice

Mufă rotundă BMW cu 20 de contacte spre vehicul, fișă OBD-II cu 16 pini spre aparat. Construcție pasivă, cu rutare directă, fără electronică activă, fără software și fără sursă separată. Tensiunea de lucru e cea a autoturismului, 12 V.

Protocolul purtat este cel proprietar al mărcii, pe linia K, la 9600 de baud. Compatibilitatea vizează generațiile echipate cu conectorul rotund din compartimentul motor, adică perioada dintre finalul anilor optzeci și pragul anului 2000. Adaptorul costă 65 de lei.

Ce conține pachetul

• un cablu adaptor de la mufa rotundă de 20 de pini la fișa OBD-II de 16 pini

Software-ul de diagnoză, interfața și laptopul nu fac parte din pachet.

Întrebări frecvente

Îl pot folosi cu un cititor ieftin de coduri?
De regulă nu vei obține nimic. Aparatele acelea sunt făcute pentru protocoalele OBD standard, iar mașina vorbește un protocol propriu al mărcii. Cablul face cuplarea posibilă, dar dialogul cere un program sau un tester care cunoaște generațiile vechi BMW.

Unde e mufa rotundă pe mașină?
Sub capotă, de obicei în apropierea torpedoului de siguranțe din compartimentul motor, protejată de un capac rotund care se ridică. Nu o căuta sub bord, acolo unde se află priza standard pe mașinile de după 2001.

Pe ce generații se potrivește?
Pe cele care au conectorul rotund cu 20 de contacte, folosit de marcă din 1988 până spre anul 2000, adică seriile din epoca E30 până la E46 și Z3. Cea mai sigură verificare rămâne una vizuală, făcută cu capota ridicată.

Îmi adaugă funcții aparatului pe care îl am?
Nu, niciuna. Un cablu pasiv nu extinde acoperirea software și nu deblochează module. Ce poți citi și ce poți codifica rămâne exact ce știe programul tău.

Merge la programarea unei chei?
Nu prin el singur. Adaptorul e pasiv și rezolvă strict conectarea fizică; ce operațiuni poți face rămâne exact ce știe programul sau aparatul de la capătul lui. Vezi categoria de cabluri și adaptoare pentru restul accesoriilor.
