Cablu adaptor mufă rotundă 16 pini la OBD2, compatibil cu Scania

Descrierea produsului

Cablul adaptor Scania 16 pini la OBD2 face legătura dintre mufa rotundă de pe camioanele Scania mai vechi și mufa OBD-II a testerului. Camionul are un conector rotund cu 16 poli și inel de blocare prin răsucire; testerul are fișa trapezoidală standard. Un distribuitor îl descrie ca adaptor pasiv: ar trebui doar să ducă semnalele dintr-un format în celălalt, fără să le modifice. Este un produs aftermarket, compatibil cu Scania, fără legătură cu producătorul vehiculului.

Pe ce camioane Scania se folosește?

Pe generațiile la care mufa de pe camion este rotundă, nu trapezoidală. Un distribuitor indică faptul că ar trebui să fie vorba de unele exemplare din Seria 3 (aproximativ 1987–1996), Seria 4 (intervalele diferă între surse) și primele R și T cu acest conector; aceeași familie de mufă ar trebui să apară și pe unele DAF. Anul nu decide: primul indiciu e mufa de pe camionul din service, iar corespondența pinilor se verifică înainte de comandă — distribuitorul o cere explicit, fiindcă adaptorul e gândit pentru testere multimarcă.

Pe Seria 4, un ghid de service indică faptul că, pe unele exemplare, mufa ar trebui să se afle pe partea pasagerului, sub capacul mare care acoperă siguranțele.

Ce face cablul între cele două mufe?

Cele două mufe au fiecare 16 contacte, dar pe poziții diferite, așa că traseele se rearanjează. Schema publicată de un producător de cabluri de acest tip arată CAN dus pe pinii OBD-II 6 și 14 și K-Line pe pinul 7, cu masele OBD-II 4 și 5 reunite pe un singur contact Scania. Acela este cablajul din schema publicată; corespondența exemplarului livrat se verifică pe pinout înainte de comandă, așa cum recomandă și distribuitorul.

Alimentarea vine din mufa camionului, la tensiunea instalației lui, iar cablul nu o convertește: testerul trebuie să lucreze pe instalația camionului, de regulă 24 V. Funcții de diagnoză și proceduri de service rulează din testerul conectat, după acoperirea lui pentru sistemele Scania.

Cu ce testere merge?

Distribuitorii îl listează pentru testere multimarcă de camion: Autocom CDP+, Delphi DS150E, TCS CDP și iCarsoft HD v3.0, între altele. Din magazin, două exemple potrivite sunt AutoCom Blue CDP+, care detectează automat 12 sau 24 V, și VCI RED compatibilă cu Delphi DS150E. Restul echipamentelor pentru vehicule grele sunt în categoria testere pentru camioane.

Specificații tehnice

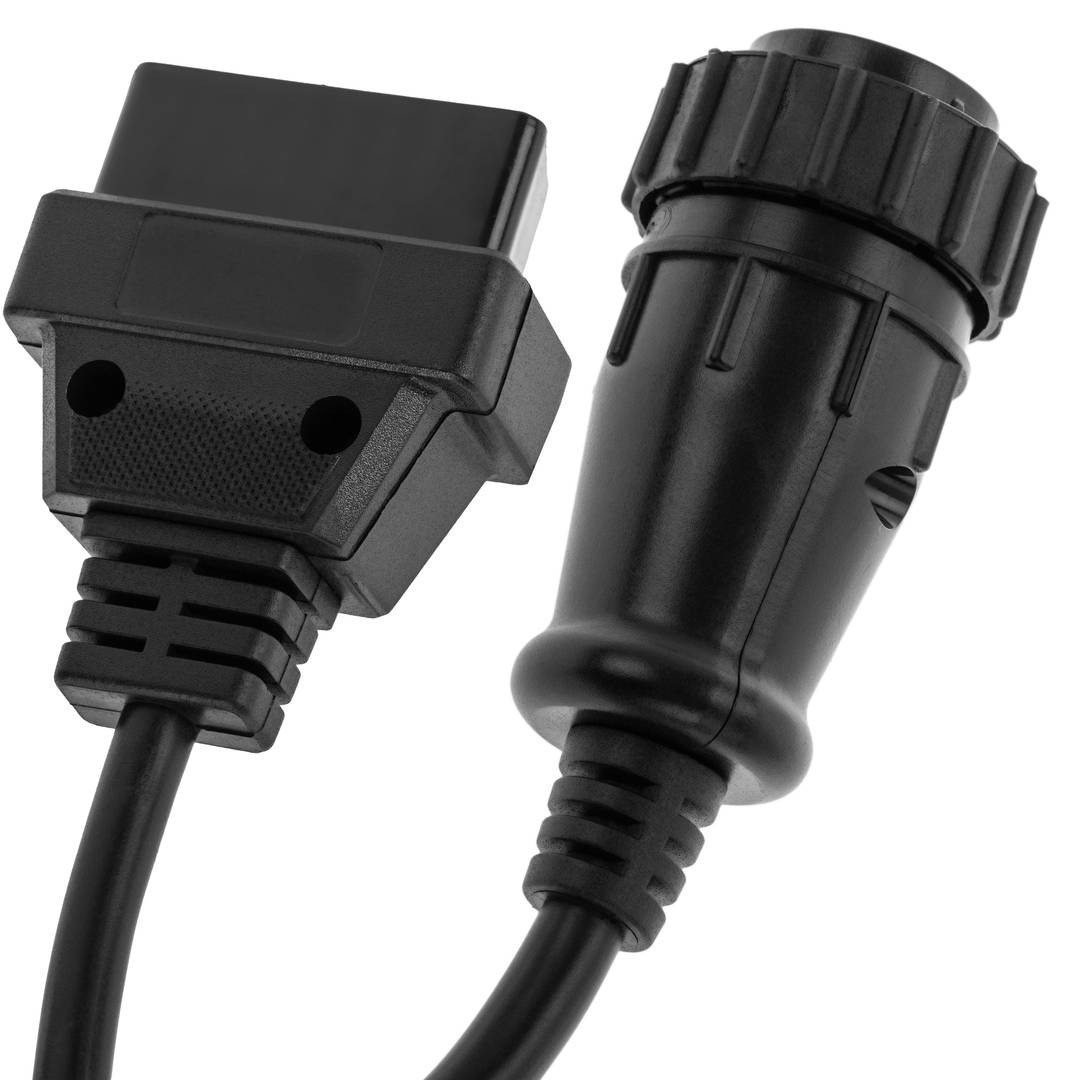

• Capăt camion: conector rotund cu 16 poli, cu inel de blocare prin răsucire.
• Capăt tester: OBD-II 16 pini, mamă, standard SAE J1962.
• Construcție: adaptor de cablaj, fără conversie de protocol; un distribuitor îl dă ca pasiv.
• Tensiune: transmisă ca atare, fără conversie — testerul trebuie să accepte instalația camionului.

Conținutul pachetului

Un cablu adaptor Scania 16 poli la OBD2. Atelierele care iau în lucru și remorci îl completează cu cablul pentru remorci Knorr și Wabco cu 7 pini, care se cuplează la mufa ISO 7638 a sistemului de frânare; fișa lui îl dă pentru testere Delphi, Autocom și CDP.

Întrebări frecvente

Cum știu dacă am nevoie de el?
Te uiți la mufa de pe camion: dacă e rotundă, cu inel de blocare și 16 poli, acesta e cablul căutat, iar corespondența pinilor se confirmă înainte de comandă. Camioanele cu mufă OBD-II trapezoidală se conectează direct.

Merge cu un cititor OBD2 obișnuit?
Cuplarea reușește, însă dialogul cu modulele cere un tester cu acoperire pe camioane și cu alimentare de 24 V.

Ce fac dacă testerul nu găsește modulele?
Se verifică pinoutul mufei de pe camion față de schema cablului și acoperirea testerului pentru modelul respectiv; adaptorul duce semnalele, nu le generează.

Lucrezi des pe camioane și vrei trusa completă de adaptoare? Scrie-ne ce mărci intră în atelier.
