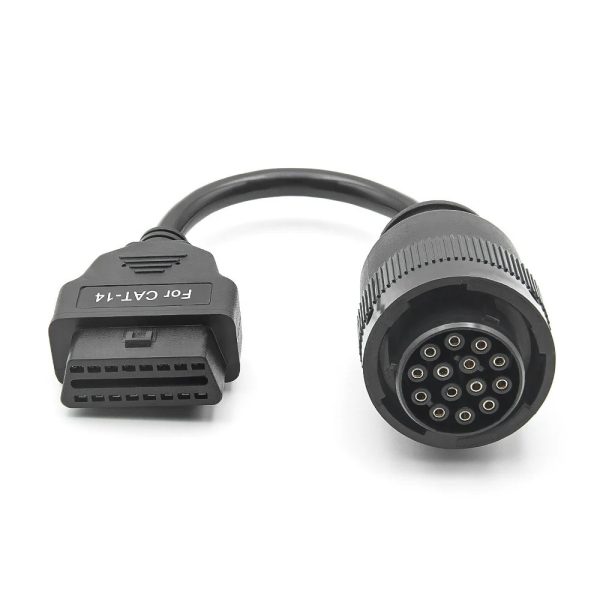

Cablu diagnoză utilaje Deutsch 14 pini la OBD2, compatibil cu Caterpillar

Descrierea produsului

Un excavator nu are priză OBD. Portul lui de service e un conector Deutsch cu paisprezece contacte, cu inel de blocare filetat, adică din familia de mufe alese pentru șantier, nu pentru bord. Cablul adaptor compatibil cu Caterpillar îl aduce la o fișă OBD-II obișnuită, de 16 pini, ca să poți lega un tester de vehicule grele la utilaj.

E un adaptor terț, nu o piesă produsă de Caterpillar, iar cuvântul „compatibil” din denumire spune exact asta: se potrivește pe portul mărcii, fără să provină de la ea. Înăuntru nu are electronică. Rutează liniile și atât.

Diferența față de un cablu de autoturism începe de la robustețe și se termină la protocol. Aici nu vorbim de linia K a unei mașini din anii nouăzeci, ci de magistrala J1939, standardul lumii utilajelor și camioanelor, care lucrează de regulă la 250 kbit/s și care a înlocuit treptat vechile J1708 și J1587 după 2001.

Ce știm despre conectorul de 14 contacte

Documentația producătorilor de interfețe confirmă patru poziții din mufa Deutsch folosită pe utilajele Caterpillar:

• Contactul A — masa.
• Contactul B — alimentarea din instalația utilajului.
• Contactul C — CAN High, prima magistrală.
• Contactul D — CAN Low, perechea ei.

Restul contactelor sunt folosite de marcă pentru linii proprii, iar repartiția lor completă nu e publicată deschis, așa că nu o inventăm aici. Merită știut și că interfața obișnuită a lumii heavy-duty e conectorul Deutsch cu nouă contacte. Cel cu paisprezece apare mai rar, ceea ce explică de ce cablul acesta lipsește din multe truse.

De ce nu există priză OBD pe utilaje

Motivul e legal, nu tehnic. Priza OBD-II standardizată a apărut ca obligație legată de emisiile vehiculelor rutiere: în Statele Unite din 1996, în Europa din 2001 pe benzină și din 2004 pe motorină. Utilajele de șantier n-au intrat niciodată sub aceeași cerință, așa că producătorii și-au păstrat conectorii proprii, aleși după criterii de rezistență mecanică.

Mai e un amănunt care încurcă lumea pe mașinile vechi. Înainte ca J1939 să se generalizeze, Caterpillar folosea linii proprii de date, iar un tester care știe doar J1939 nu se înțelege cu ele. La utilajele foarte vechi, verificarea acoperirii software nu e o formalitate. Și încă ceva, banal: pe multe echipamente portul rămâne mort până cuplezi întrerupătorul general de baterie.

Nu are funcții de diagnosticare proprii

Cablul nu citește coduri, nu afișează parametri și nu execută proceduri după reparație. Nu convertește nici protocolul: comunicația J1939 sau cea specifică mărcii trece prin el nemodificată, exact așa cum vine din utilaj.

De aici derivă singura condiție care contează cu adevărat. Testerul trebuie să aibă acoperire pe vehicule grele. Un dongle OBD de nivel de intrare, din categoria celor de câteva sute de lei pentru autoturisme, se cuplează impecabil și apoi nu găsește nimic, fiindcă nu vorbește J1939. Vezi listarea drept ce este: o potrivire fizică, nu o garanție de comunicație.

Ce trebuie să știi înainte să comanzi

• Numără contactele portului. Caterpillar folosește și mufa Deutsch cu 9 contacte; pe aceea, adaptorul de 14 nu intră.
• Testerul e cel care decide. Fără acoperire J1939 sau protocoale CAT, nu se întâmplă nimic.
• Nu e piesă de fabrică. Reperul e generic, făcut să se potrivească pe portul mărcii.
• Nu deblochează funcții de service ale utilajului. Calibrările și procedurile vin din software-ul aparatului tău.
• Cablul e scurt. Aproximativ 30 cm, cât să ajungi la port într-un compartiment strâmt, nu ca să stai în cabină cu tableta.

Specificații tehnice

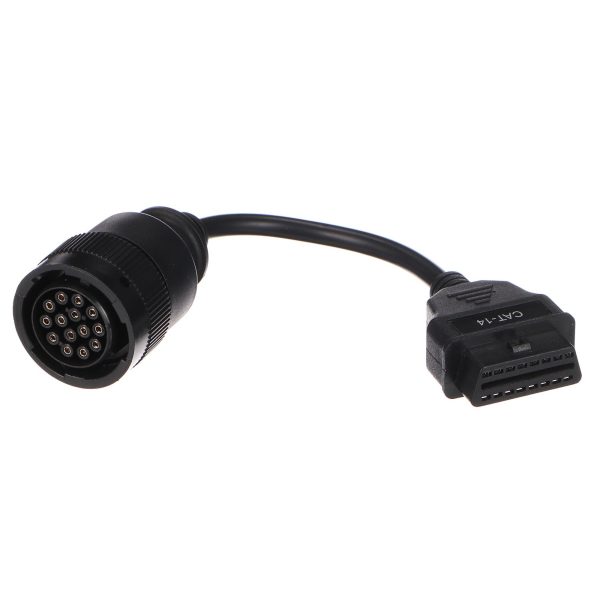

Mufă Deutsch cu 14 contacte și inel de blocare spre utilaj, fișă OBD-II cu 16 pini conform SAE J1962 spre aparat. Lungime de aproximativ 30 cm. Cablaj pasiv, pin la pin, fără sursă proprie, fără software și fără componente active.

Prin cablu trece magistrala J1939, cea confirmată pe contactele C și D. Repartiția completă a conectorului nu e publicată de Caterpillar, așa că nu promitem ce alte linii proprietare ale mărcii ajung la fișa OBD. Utilajele vizate acoperă excavatoare, buldoexcavatoare, încărcătoare, compactoare, generatoare și motoare industriale echipate cu portul de service de 14 contacte. Prețul cablului este 85 de lei.

Conținutul pachetului

• un cablu adaptor Deutsch 14 contacte la OBD-II 16 pini

Testerul, licențele pentru vehicule grele și software-ul de marcă se procură separat.

Întrebări frecvente

Cablul e fabricat de Caterpillar?
Nu. Este un reper aftermarket, croit să se potrivească pe portul de diagnoză al utilajelor mărcii. Numele Caterpillar din denumire indică vehiculul pe care îl deservește, nu producătorul cablului.

Ce tester îmi trebuie ca să funcționeze?
Unul cu acoperire heavy-duty, adică unul care are în software protocolul J1939 și, ideal, liniile proprietare Caterpillar. Aparatele de autoturisme, chiar și cele bune, nu cuprind de obicei utilajele de construcții.

Am un port cu 9 contacte pe utilaj. Merge?
Nu, acela cere un alt adaptor. Conectorul cu nouă contacte e interfața standard din lumea vehiculelor grele, iar cel cu paisprezece e varianta pe care o găsești mai des la Caterpillar. Verifică fizic înainte să comanzi.

Pot face regenerări sau calibrări prin el?
Cablul nu execută nimic. Dacă aparatul tău are procedurile respective pentru utilajul conectat, ele rulează prin această legătură; dacă nu le are, adaptorul nu le adaugă. Funcțiile stau în software, nu în fire.

De ce are mufa un inel care se înșurubează?
Fiindcă un utilaj în lucru scutură tot ce are montat pe el. Inelul de blocare ține conectorul fix, ca legătura să nu se întrerupă în mijlocul unei citiri, iar garnitura ajută la ținut praful afară. Vezi și restul adaptoarelor de diagnoză.
