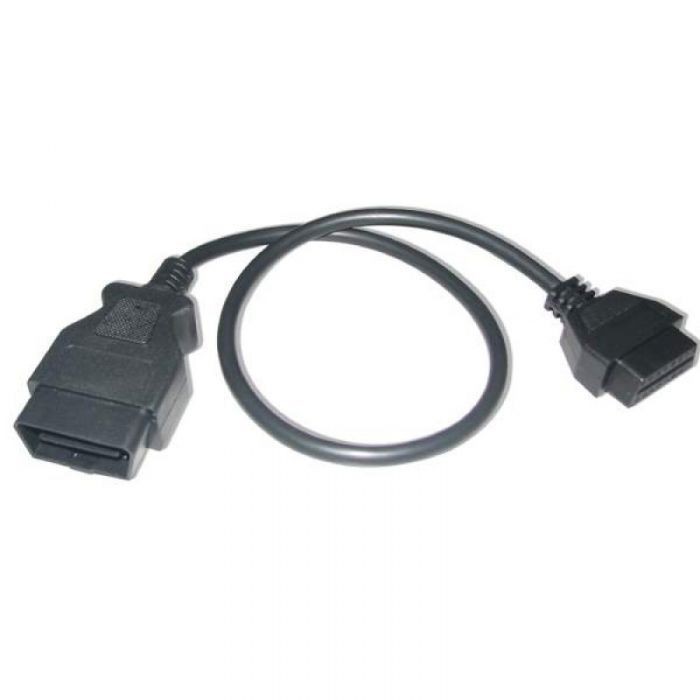

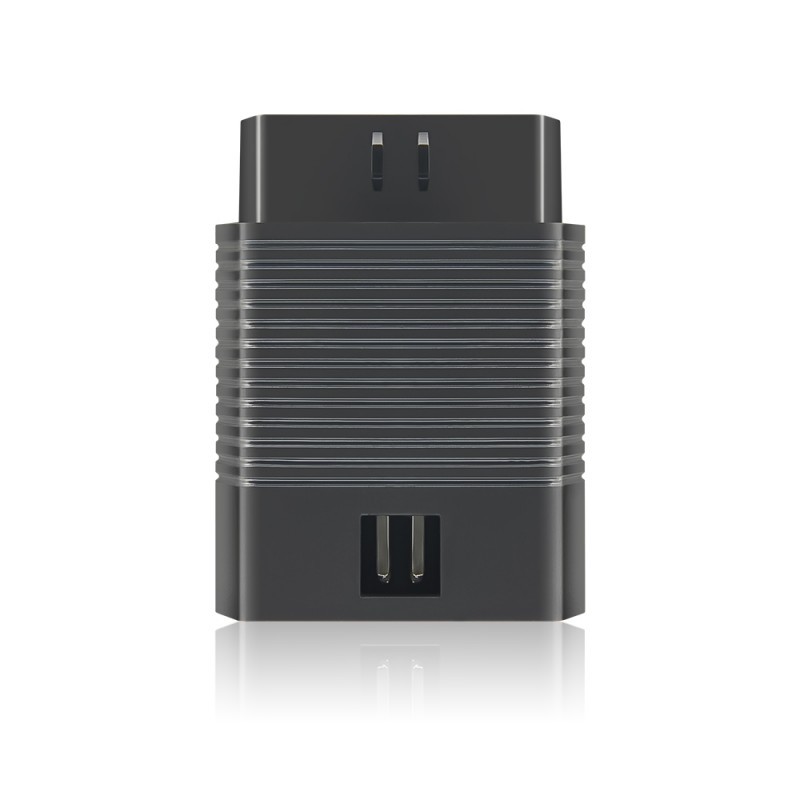

Adaptor OBD2 mamă la tată, cu contacte trecute unu la unu

Descrierea produsului

Adaptorul OBD2 mamă–tată se intercalează pe legătura dintre tester și mufa mașinii, acolo unde e nevoie de o piesă de trecere. Are pe o parte un soclu, ca mufa de pe vehicul, iar pe cealaltă o fișă, ca cea de pe tester, ambele cu 16 pini — se montează deci între o fișă și un soclu, prelungind lanțul, nu unind două capete de același fel. Contactele trec unu la unu, fără nicio prelucrare a semnalului.

La ce e bun, concret?

• Acces mai comod la mufa OBD — mufa mașinii stă adesea sub bord, într-un loc strâmt; adaptorul mută punctul de cuplare mai în față și lasă loc de mână.
• Protejarea unui aparat scump — montat permanent pe fișa multiplexorului, adaptorul preia cuplările și decuplările zilnice. Când contactele se lărgesc, se schimbă piesa ieftină, nu aparatul.
• Montarea unei piese intermediare — un logger sau un modul care rămâne pe legătura de diagnoză se cuplează prin adaptor atunci când capătul lui liber și mufa mașinii au același gen.
• Lucrul pe banc — leagă un cablaj de probă la un tester, păstrând fiecare semnal pe poziția lui.

În schimb, orice piesă intercalată înseamnă încă o pereche de contacte pe traseu. Dacă legătura dădea deja rateuri, problema se caută întâi la contactele existente; adaptorul nu o repară.

Ce semnale trec prin el?

Pe conectorul standardizat SAE J1962, pinul 16 duce alimentarea permanentă de la baterie, pinul 4 masa de șasiu și pinul 5 masa de semnal. Dialogul propriu-zis merge pe pinii 6 și 14 pentru CAN-H și CAN-L, respectiv pe 7 și 15 pentru K-Line și L-Line. Pozițiile 1, 3, 8, 9, 11, 12 și 13 sunt lăsate de standard la latitudinea constructorului auto, așa că fiecare marcă pune acolo ce vrea.

Fiind o legătură directă, prin adaptor trec la fel de bine CAN, K-Line sau J1850 — nimic nu se convertește. De aici decurge prima condiție de folosire: cele două echipamente trebuie să aștepte aceleași semnale pe aceiași pini, fiindcă un pinout diferit rămâne diferit și după intercalare. A doua condiție este mecanică: conectorii trebuie să aibă aceeași formă.

Standardul prevede, de altfel, două forme de conector: tip A pentru instalațiile de 12 V și tip B pentru cele de 24 V, cu chei centrale diferite, tocmai ca să nu se cupleze din greșeală una în alta. Înainte de comandă, forma conectorilor de pe echipamentele proprii ar trebui comparată cu cea din fotografiile produsului.

Ce rămâne în sarcina testerului

Adaptorul este o piesă de legătură: funcții de diagnoză precum citirea codurilor de eroare, resetări și restul procedurilor de service se execută din testerul conectat. Alimentarea și masele trec direct dintr-un capăt în celălalt, așa că protecția oferită este mecanică: preia uzura cuplărilor, în locul aparatului.

Specificații tehnice

Standard SAE J1962, 16 pini. Un capăt soclu (mamă), un capăt fișă (tată). Cablaj pasiv, cu trecere 1:1, care păstrează neschimbat protocolul transmis. Cod de produs: 5C5.

Conținutul pachetului

Un adaptor OBD2 mamă–tată.

Când între tester și mufa mașinii trebuie câștigată și ceva distanță, este recomandat prelungitorul OBD2 Launch de 36 cm: cablu plat și flexibil, tot cu legături 1:1, care merge cu orice interfață OBD2 de 16 pini. Restul pieselor de legătură sunt în categoria de cabluri, adaptoare și accesorii.

Întrebări frecvente

Pot uni două cabluri cu același capăt?
Nu, nici cu mai multe exemplare înlănțuite: oricâte s-ar lega, capetele libere rămân tot o fișă și un soclu. Pentru două fișe de același fel e nevoie de o piesă cu două socluri.

Schimbă ceva la semnale?
Nu. Nu conține electronică, nu convertește protocoale și nu mută pini. Ce intră pe o poziție, iese pe aceeași poziție.

Merge pe camioane, la 24 V?
Mufele de 24 V folosesc forma B a conectorului, cu o cheie centrală diferită. Potrivirea se verifică după forma conectorului de pe vehicul și de pe tester, înainte de comandă.
