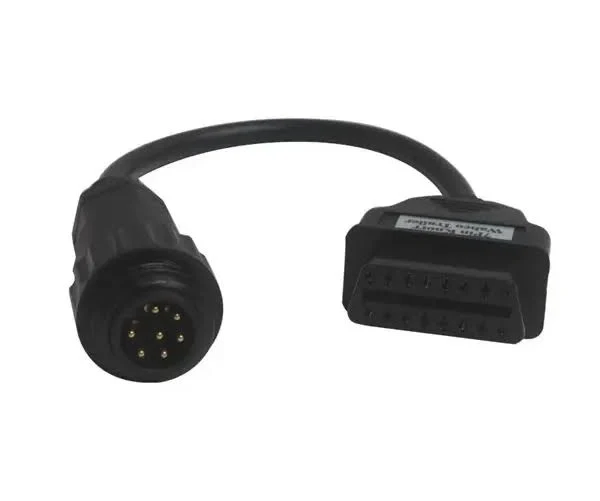

Cablu diagnoză remorci OBD2 la 7 pini, compatibil cu Knorr și Wabco

Despre produs

Remorca are propriul ei creier de frânare, cu senzori, valve și memorie de erori, iar el nu se citește prin priza camionului. Are portul lui, cu șapte poli, standardizat sub numărul ISO 7638. Cablul adaptor OBD2 la 7 pini compatibil cu Knorr și Wabco leagă portul acela la fișa de 16 pini a testerului.

Reperul e gândit pentru familia de aparate Delphi, Autocom și CDP, fiindcă acolo contează cum sunt aduse liniile pe mufa OBD-II. E un cablu pasiv, fără electronică, fără sursă și fără software.

Pentru cine lucrează pe semiremorci, e diferența dintre o intervenție întreagă și una la jumătate. Fără el ajungi la camion, dar nu și la sistemul electronic de frânare al remorcii, cel care are memoria lui de erori și portul lui separat, de șapte poli, la capătul celălalt al semiremorcii.

Ce e, de fapt, priza de șapte poli

Nu e un port de diagnoză în sensul obișnuit. E legătura de alimentare și de date dintre cap tractor și remorcă, iar repartiția ei spune multe despre cum funcționează frâna electronică:

• Polii 1 și 4 — plusul și minusul electrovalvelor, cu fir de 4 mmp, fiindcă pe acolo trece curentul mare.
• Polii 2 și 3 — alimentarea electronicii, pe secțiune de 1,5 mmp.
• Polul 5 — lampa de avertizare din cabină.
• Polii 6 și 7 — magistrala CAN, adică datele schimbate între camion și remorcă.

Există și o variantă cu cinci poli, fără cele două fire de date, folosită acolo unde sistemul e un ABS simplu, care nu are nevoie de dialog. Standardul mai are un amănunt util: varianta de 24 V și cea de 12 V au carcase codificate diferit, tocmai ca să nu poți cupla una în cealaltă.

Ce poate la diagnoză prin acest cablu

Cablul nu poate nimic singur. Ce citește aparatul, ce parametri afișează și ce funcții de service rulează pe modulul de frânare vin din testerul de la capătul lui și din software-ul instalat pe el, nu din fire.

Ce sisteme prinzi ține de software. Generațiile electronice mai noi de frânare pentru remorci, cele de tip TEBS, cer acoperire actualizată în aparat, iar unele funcții stau în spatele unor licențe separate. Cablul e neutru față de toate astea: transportă semnalul și nimic mai mult.

De ce nu răspunde remorca desprinsă de camion

E cea mai frecventă situație de atelier și n-are legătură cu cablul. Sistemul de frânare al remorcii se alimentează prin aceeași priză prin care comunică, iar când remorca stă singură în curte, nu are de unde să ia tensiune.

Soluția e alimentarea separată a instalației, iar felul în care o faci depinde de aparat și de setările lui. Unele testere pot trimite tensiune prin cablu, altele cer o sursă externă. Verifică asta în manualul aparatului tău înainte să acuzi cablul.

Ce trebuie să știi înainte să comanzi

• Croit pentru Delphi, Autocom și CDP. Pe aparate din alte familii, cu alt cablaj pe OBD-II, potrivirea nu mai e garantată.
• Nu adaugă acoperire. Ce generații de sisteme de frânare vezi depinde de software, nu de fire.
• Remorca are nevoie de tensiune. Fără alimentare, comunicația nu pornește.
• Verifică numărul de poli. Pe instalațiile cu cinci poli lipsesc chiar firele de date.
• Nu conține tester și nici licențe. E strict cablul.

Date tehnice

Conector cu șapte poli tată spre remorcă, în standardul ISO 7638, și mufă OBD-II de 16 pini mamă spre tester, conform SAE J1962. Cablaj pasiv, fără electronică activă și fără alimentare proprie. Rutează liniile de comunicație și alimentarea așa cum le găsește pe vehicul.

Aplicația e diagnoza sistemelor electronice de frânare de pe remorci și semiremorci comerciale, cu module Knorr-Bremse sau WABCO. Prețul cablului este 59 de lei, o sumă mică pe lângă costul unei deplasări făcute degeaba la un client cu parc de remorci.

Ce primești

• un cablu adaptor cu mufă de 7 poli și fișă OBD-II de 16 pini

Fără accesorii, fără sursă de alimentare, fără software.

Întrebări frecvente

Trebuie alimentare separată la remorcă?
Când remorca e cuplată la camion, tensiunea vine prin priza obișnuită și nu ai nimic de făcut. Când stă singură, sistemul rămâne nealimentat, iar dialogul nu pornește. Atunci se folosește sursa prevăzută de aparatul tău sau o alimentare externă, după setările lui.

Se potrivește la testerul meu?
Mufa OBD-II a cablului e cablată pentru familia Delphi, Autocom și CDP. Cu aparate care au altă repartiție a pinilor nu putem garanta funcționarea. Spune-ne exact ce model folosești și verificăm înainte de comandă.

Ce pot verifica pe sistemul de frânare al remorcii?
Depinde în întregime de testerul tău. Cablul duce liniile de date până la modulul de frânare, iar ce poți citi și ce poți comanda pe el vine din software-ul aparatului și din generația modulului montat pe remorcă. Spune-ne ce tester ai și verificăm ce acoperire declară producătorul lui pentru remorci.

Merge pe orice remorcă?
Pe cele cu port de diagnoză în șapte poli, da, la nivel de conectare. Dacă remorca are varianta cu cinci poli, fără magistrală de date, cablul se cuplează, dar nu are ce transporta mai departe.

Îmi trebuie și alte adaptoare pentru camioane?
De obicei da, pentru că fiecare marcă de vehicul comercial are propriul conector. Găsești adaptoarele pentru camioane și utilaje în categoria de cabluri și adaptoare, iar dacă ne spui parcul pe care îl deservești, îți facem o listă scurtă.
