Aparat de test FEM/BDC compatibil cu BMW, ține modulul alimentat pe banc

Descrierea produsului

Aparatul de test FEM/BDC este un echipament de banc pentru atelierele de electronică auto și pentru specialiștii în chei care lucrează cu module BMW demontate de pe mașină. Îl alimentezi pe masa de lucru de la sursa lui dedicată, conectezi prin cablaj modulul FEM sau BDC și vezi pe ecran dacă modulul răspunde și dacă recunoaște o cheie deja programată.

Învățarea cheilor, citirea ISN și scrierea datelor rămân operațiuni ale programatorului de chei pe care îl folosești deja, cu calculatorul și aplicația lui. Rolul acestui echipament aftermarket este să țină modulul alimentat și verificat în afara mașinii, astfel încât să nu-l mai montezi la loc după fiecare etapă de lucru.

Ce arată ecranul în timpul testului?

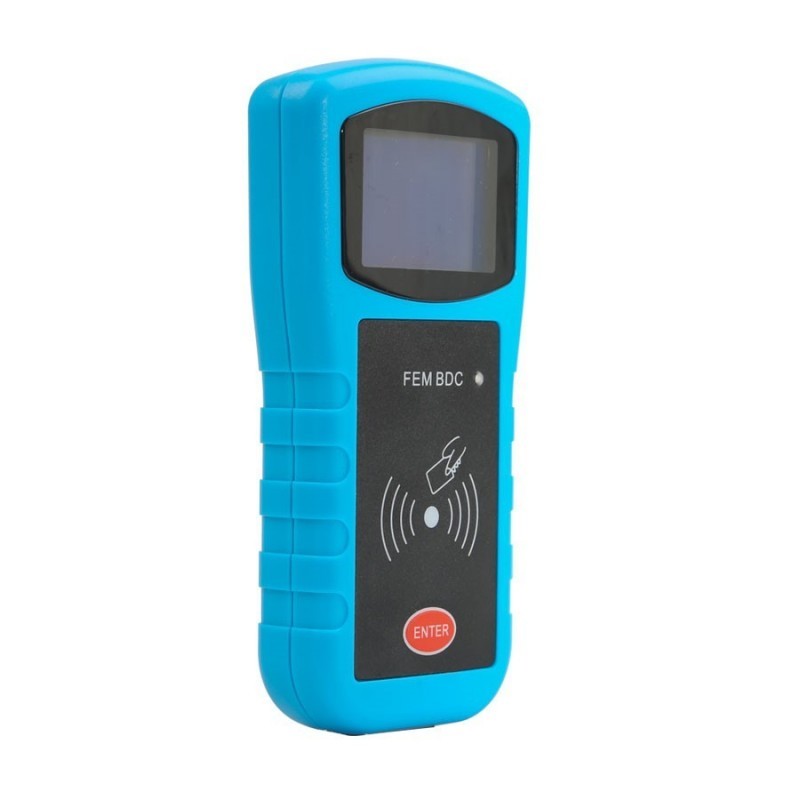

Rutina de verificare este a aparatului: ții cheia în zona de detecție de pe față, apeși butonul ENTER și urmărești pe ecran ce raportează modulul conectat. Rezultatele se citesc pe loc, pe masa de lucru, înainte ca modulul să ajungă înapoi pe mașină.

• Tensiunea de alimentare — se afișează pe ecran în timpul testului, așa că vezi cu ce tensiune lucrează modulul în momentul verificării.
• Legătura cu modulul — aparatul verifică dacă găsește modulul FEM/BDC conectat. Când nu îl găsește, afișează mesajul „NO FIND FEM BDC HOST”; de acolo încolo verifici tu cablajul, poziția conectorilor și alimentarea.
• Stările de contact — rutina trece modulul prin stările pe care le primește în mod normal de la mașină, iar ecranul le confirmă cu mesajele ACC OK și OFF OK.
• Recunoașterea cheii — modulul este pus să răspundă la o cheie deja programată, apropiată de zona de detecție. Așa se vede dacă modulul recunoaște cheia, fără să-l montezi pe mașină pentru probă.

Cum se conectează modulul pe banc?

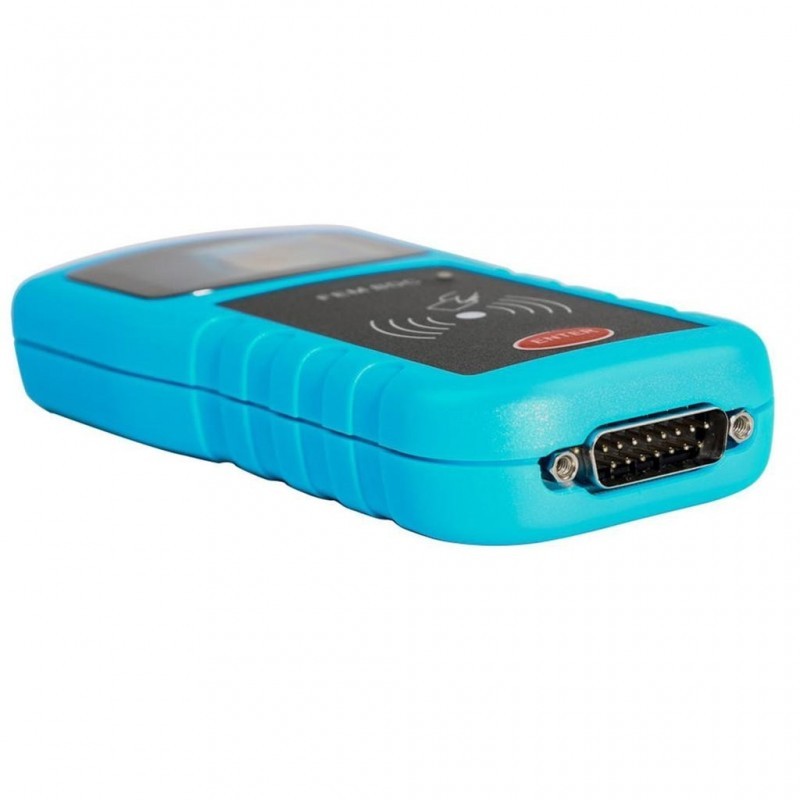

Pe capătul aparatului se află un conector cu 15 pini, prin care intră cablajul dinspre modul; alimentarea vine de la sursa dedicată produsului și reproduce tensiunea pe care modulul o are pe mașină.

Modulul se conectează și se deconectează cu alimentarea oprită, iar poziția conectorilor se verifică înainte de a pune aparatul sub tensiune. Înainte de o scriere de date, copia de siguranță a conținutului se face cu programatorul de chei, nu de aici.

Ce face aparatul și ce face programatorul de chei?

Echipamentul de banc răspunde la o singură întrebare: modulul de pe masă este alimentat, comunică și recunoaște cheia? Procedurile de imobilizator — învățarea unei chei noi, citirea ISN de pe calculatorul de motor, scrierea sau salvarea datelor — le execută programatorul, cu propriile lui cabluri și proceduri. Ce funcții sunt disponibile pentru un modul anume ține de programatorul folosit, nu de aparatul de banc.

Pentru funcții de diagnoză pe mașină, precum citirea codurilor de eroare și ștergerea lor după reparație, se folosește un tester conectat în mufa OBD. Standul de test acoperă altă etapă a intervenției: verificarea post-reparație a modulului, cât timp acesta este încă pe masa de lucru, fără să-l montezi pe mașină după fiecare pas.

Cu ce module și motorizări lucrează?

Echipamentul este construit pentru modulele BMW FEM (Front Electronic Module) și BDC (Body Domain Controller), scoase de pe vehicul. Pe cablajul de bază sunt acoperite motorizările N13, N20 și N55. Tipul exact al modulului și conectorii lui rămân criteriul după care se alege configurația de lucru, nu modelul mașinii.

Furnizorul și materialele de specialitate indică faptul că aparatul ar trebui să se poată folosi, în anumite configurații, împreună cu unele programatoare de chei uzuale — Yanhua, Xhorse VVDI2, CGDI, Autel IM608, Lonsdor sau ACDP. Procedura concretă rămâne cea a programatorului și se confirmă pe modulul respectiv.

Specificații tehnice

• Tip: aparat de test pe banc pentru module BMW FEM și BDC.
• Alimentare: de la sursa dedicată produsului, la tensiunea de bord a mașinii.
• Afișare: ecran mic pentru tensiune și pentru stările testului.
• Comandă: buton ENTER pe fața aparatului.
• Verificarea cheii: zonă de detecție pe fața aparatului.
• Conectare la cablaj: conector cu 15 pini.
• Construcție: unitate de mână, carcasă albastră.

Conținutul pachetului

• Unitatea de test FEM/BDC.

Configurația de cablaj diferă de la un set la altul, după modulul pe care îl conectezi, așa că se confirmă la comandă.

Testerele și echipamentele pentru această marcă se găsesc în categoria pentru BMW a magazinului.

Întrebări frecvente

Programează chei?
Programarea o face programatorul de chei, cu calculatorul și aplicația lui. Aparatul de test FEM/BDC ține modulul alimentat pe banc și arată dacă acesta comunică și dacă recunoaște o cheie deja programată.

Ce înseamnă mesajul „NO FIND FEM BDC HOST”?
Înseamnă că aparatul nu găsește modulul FEM/BDC conectat. Se verifică alimentarea, cablajul, poziția conectorilor și modulul însuși.

Cum se alimentează modulul pe banc?
Cu sursa dedicată produsului, care îi dă modulului aceeași tensiune ca pe mașină. Ce anume intră în set se confirmă la comandă, fiindcă pachetele diferă între configurații.

Se poate folosi și pentru citirea erorilor de pe mașină?
Citirea codurilor de eroare se face cu un tester conectat în mufa OBD a mașinii. Pe banc se lucrează cu modulul demontat: se verifică alimentarea, comunicarea și recunoașterea cheii.

Ce primesc în pachet?
Primești unitatea de test FEM/BDC.
