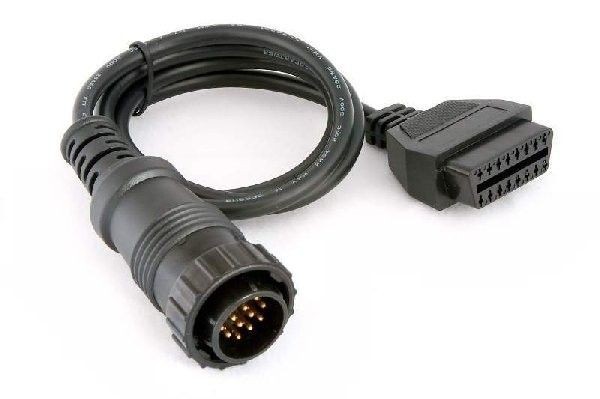

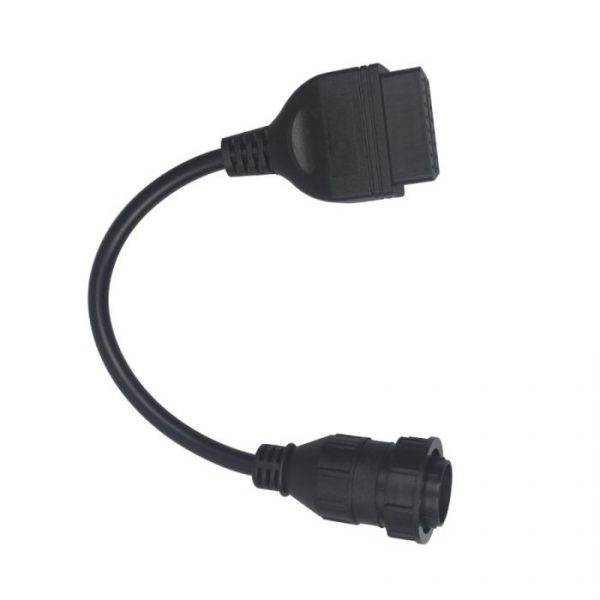

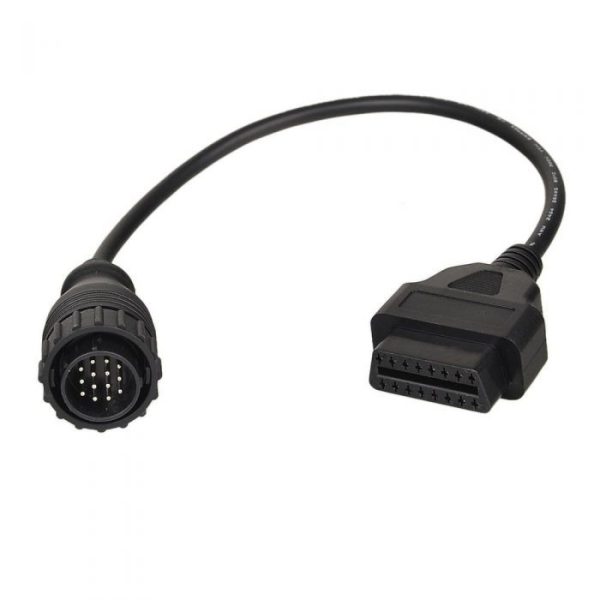

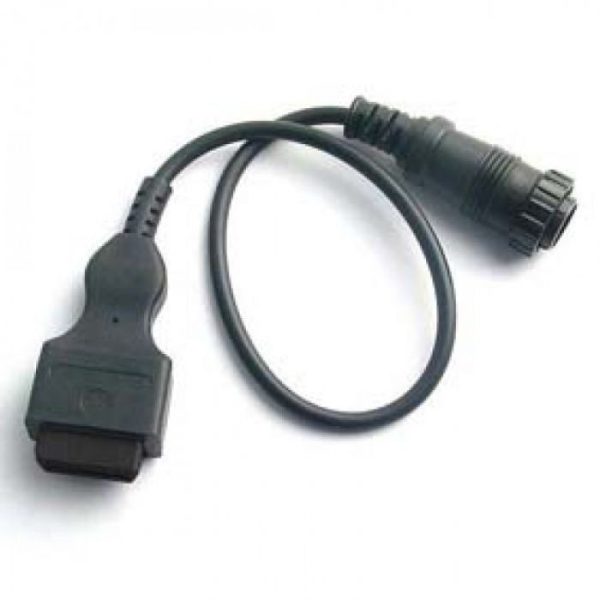

Cablu mufă rotundă 14 pini la OBD2, compatibil cu Sprinter și VW LT

Descrierea produsului

Prima generație de Sprinter, cea pe șasiu 903, împreună cu VW LT, construit pe aceeași bază, se diagnostichează printr-o mufă rotundă cu paisprezece contacte. Nu e o priză OBD-II mai mică. E un conector cu altă logică, moștenit din perioada în care fiecare calculator își avea firul lui de dialog.

Cablul adaptor de 14 pini compatibil cu Mercedes Sprinter leagă soclul acela la fișa OBD-II de 16 pini a unui tester actual. Cablaj pasiv, pin la pin, fără cip și fără alimentare separată. Curentul de care are nevoie îl ia din mufa vehiculului.

Diferența față de o priză modernă e ușor de ratat, dar schimbă tot felul în care lucrezi. Pe o mașină de azi, toate modulele stau pe aceeași magistrală și le vezi pe rând, din același meniu. Aici, fiecare pin duce spre alt calculator, iar dacă testerul nu știe pe ce contact să caute modulul de airbag, nu îl găsește, oricât de bine ar fi cuplat cablul.

Câte un modul pe fiecare contact

Repartiția documentată a conectorului arată exact cât de împrăștiată era diagnoza pe generația asta:

• Pinul 1 și pinul 2 — masa și alimentarea, fără de care nimic nu se trezește.
• Pinul 4 — linia K spre calculatorul de motor și spre imobilizator.
• Pinul 5 — semnalul de turație, cel folosit istoric de turometru.
• Pinul 8 — modulul de airbag, separat de restul.
• Pinul 9 — cutia automată.
• Pinul 10 — închiderea centralizată.
• Pinul 11 — încălzirea.
• Pinul 12 — ceasurile de bord.
• Pinul 13 — frânarea, adică ABS și sistemele legate de el.
• Pinul 14 — calculatorul de motor pe varianta VW LT.

Același tip de conector apare, în documentație, și pe Actros, Atego, Axor sau Econic de dinainte de 2004. Asta nu înseamnă că adaptorul e o cheie universală pentru camioanele mărcii; înseamnă doar că familia de mufe a fost folosită pe mai multe game.

Ce poate la diagnoză aparatul, prin acest cablu

Cablul nu citește nimic. Codurile, valorile în timp real și resetări de orice fel vin din testerul de la capătul lui, iar aici apare condiția care decide totul: aparatul trebuie să cunoască protocoalele vechi purtate pe linia K.

Un scaner ieftin de autoturisme moderne, făcut pentru CAN, se cuplează fără probleme și apoi anunță că nu găsește vehiculul. Nu e defect. Pur și simplu vorbește altă limbă decât duba din fața ta. Testerele profesionale cu acoperire Mercedes veche, ca și platformele cu software dedicat, se descurcă.

Ce trebuie să știi înainte să comanzi

• Doar pentru mufa rotundă. Exemplarele din finalul seriei primiseră deja priza standard, deci nu mai cer adaptor.
• Testerul decide ce vezi. Fără acoperire pe protocoalele vechi, comunicația nu pornește.
• Nu toate modulele sunt garantate. Motorul și imobilizatorul au contactul lor dedicat, pinul 4, dar ce vezi efectiv depinde de vehicul, de an și de tester.
• Lungimea nu e specificată. Furnizorii vând variante diferite, așa că nu promitem o cotă anume.
• E un cablu, nu un aparat. În pachet nu intră tester și nici software.

Specificații tehnice

Conector rotund cu 14 contacte spre vehicul, fișă OBD-II cu 16 pini, conform SAE J1962, spre tester. Rutare directă, fără conversie de protocol, fără electronică activă și fără sursă proprie. Tensiunea de lucru e cea a dubei, 12 V, luată chiar din soclul de diagnoză.

Platformele vizate sunt Sprinter de prima generație, pe șasiul 903, și Volkswagen LT construit pe aceeași bază. Dialogul se poartă pe linia K, iar sursele tehnice de comunitate indică protocolul KWP2000 pe aceste vehicule. Adaptorul costă 99 de lei.

Ce primești

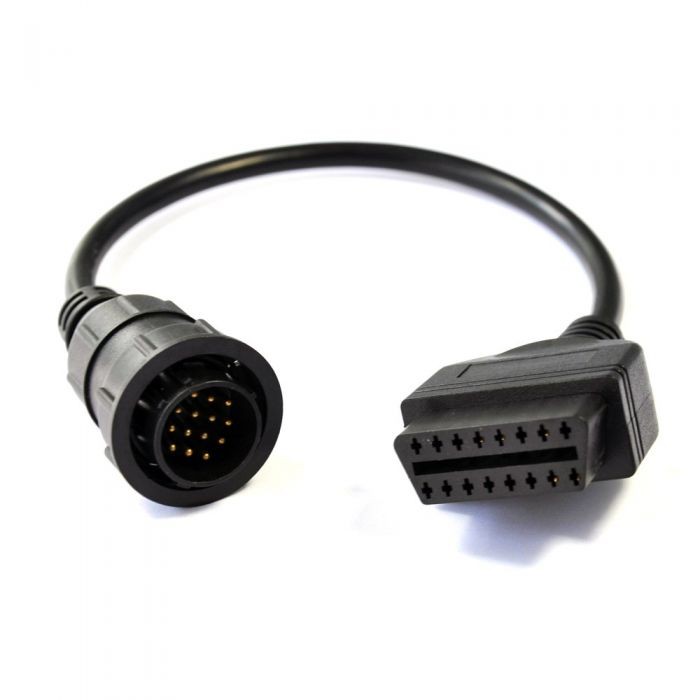

• un cablu adaptor, cu mufă rotundă de 14 pini la un capăt și fișă OBD-II la celălalt

Fără accesorii suplimentare, fără software, fără licențe.

Întrebări frecvente

Se leagă la testerul meu?
Din punct de vedere mecanic, la orice tester cu fișă OBD-II de 16 pini. Din punct de vedere al comunicației, doar la aparatele care au în software protocoalele vechi ale acestor dube. Spune-ne ce model ai și verificăm înainte să comanzi.

Cum știu dacă duba mea are mufa rotundă?
Uită-te întâi sub bord, în zona în care ai căuta o priză OBD obișnuită. Dacă acolo nu e nimic și găsești un soclu rotund cu paisprezece găuri, acesta e conectorul pentru care s-a făcut cablul. O poză ne lămurește în câteva minute.

Îmi citește toate calculatoarele?
Depinde de vehicul, de an și de tester. Motorul și imobilizatorul au contactul lor dedicat, pinul 4; airbagul, cutia automată, ABS-ul și ceasurile de bord au fiecare alt contact, iar accesul la ele ține de dotarea dubei și de ce știe să interogheze aparatul folosit. E o diagnoză pe bucăți, nu una unitară ca pe mașinile noi.

De ce nu răspunde, deși cablul intră perfect?
Fiindcă potrivirea mufei și potrivirea protocolului sunt două lucruri diferite. Cablul rezolvă doar prima parte. Dacă aparatul nu știe să dialogheze pe linia K, ecranul rămâne gol, iar asta nu e o defecțiune a cablului.

Merge pe un Sprinter din 2010?
Nu are rost. Generațiile de după trecerea la conectorul standard folosesc priza OBD-II de 16 pini, cu magistrală CAN, și se conectează direct. Adaptorul acesta e strict pentru prima serie și pentru VW LT.

Ce alte adaptoare mi-ar trebui pentru dube vechi?
Depinde de mărcile care îți intră în service. Pentru vehiculele comerciale italiene se folosesc alte mufe rotunde, cu mai multe contacte, iar pentru remorci există conectori dedicați. Ai lista completă în categoria de cabluri și adaptoare.
