Cablu 485 cu conectoare rotunde filetate, pentru testere Star C3

Descrierea produsului

Piesa care oprește un sistem de diagnoză nu e niciodată cea scumpă. E cablul călcat de un cric, prins în ușa mașinii sau răsucit de trei ani în aceeași buclă. Cablul 485 e piesa de schimb pentru sistemul Star C3, varianta care poartă doar semnalul serial, fără niciun modul pe traseu.

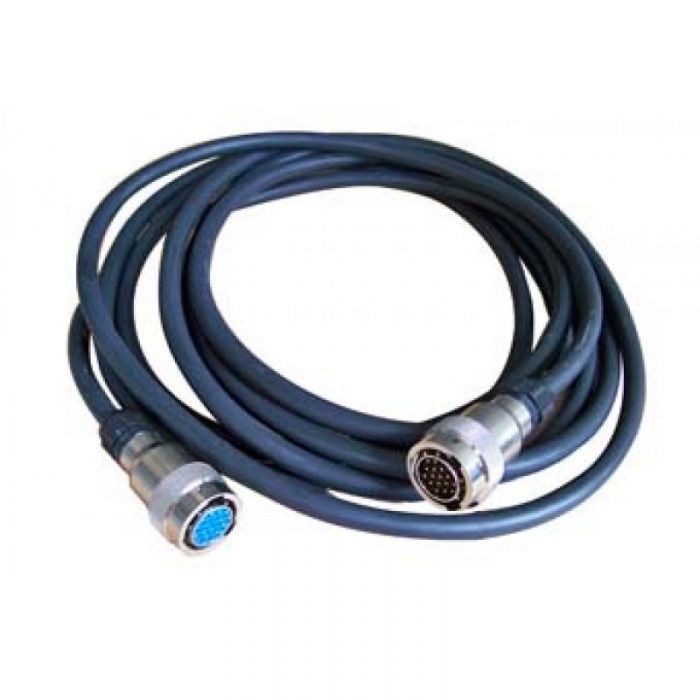

Detaliul ăsta e important, fiindcă în trusa unui C3 sunt două cabluri care se numesc aproape la fel. Unul are o cutiuță neagră montată pe fir, cu inscripția de conversie pe ea. Celălalt, acesta, nu are nimic: e fir gros, ecranat, cu conectoare rotunde metalice la ambele capete, unul cu insert albastru.

Se cumpără punctual, ca înlocuitor. Nu face parte dintr-un kit nou și nu are electronică proprie.

De ce RS-485 și nu altceva

Sistemele de diagnoză de generația aceea au fost construite pe transmisie serială diferențială, adică semnalul călătorește pe o pereche de fire, ca diferență între ele. Câștigul e rezistența la zgomot electric.

Într-un atelier, zgomotul ăla nu e o abstracțiune. Un aparat de sudură pornit pe rampa vecină, un compresor care intră în funcțiune exact când tu aștepți răspunsul unui modul, un set de cabluri de bujii îmbătrânite: toate împing perturbații în aer și în masa mașinii, iar o legătură serială obișnuită le simte imediat. Cea diferențială le încasează mult mai bine. Sesiunea nu se rupe la mijloc.

De aceea firul e gros și ecranat, iar conectoarele sunt metalice, cu filet de siguranță. Sunt alegeri de proiectare, nu de estetică.

Ce nu face acest cablu

Merită spus limpede, fiindcă întrebarea vine des la telefon:

• Nu are funcții de diagnoză proprii. Nu citește coduri, nu execută resetări și nu declanșează proceduri de service. E o piesă pasivă.
• Nu funcționează singur. Are sens doar cuplat la un multiplexor Star C3 și la un calculator cu programul potrivit instalat.
• Nu conține modul de conversie. Dacă legătura ta pornește din portul serial al unui calculator, ai nevoie de celălalt cablu, cel cu cutiuță pe fir.
• Nu se potrivește pe generațiile următoare. Sistemele C4, C5 și C6 folosesc alt tip de conectare.

Cum îți dai seama că ăsta e cablul care îți trebuie

Cea mai sigură metodă e să te uiți la capetele cablului stricat, nu la denumirea din factura veche. Patru verificări, în ordinea asta:

• Are vreo cutiuță pe fir? Dacă da, cablul tău e cel cu modul de conversie, nu acesta.
• Ce formă au capetele? Aici ambele capete sunt conectoare rotunde metalice, cu filet care se înșurubează, din familia de 19 pini folosită de C3 pentru legătura de date. Niciunul nu e trapezoidal, cu șuruburi laterale.
• Nu cumva e un cablu de vehicul? În trusa unui C3 mai sunt și cablurile care merg la mașină: cel cu mufa de 16 pini de sub bord și cele rotunde de 38, 14 și 4 pini. Niciunul nu e acesta.
• Ce scrie pe multiplexor? Cablul e făcut pentru sistemul Compact 3. Dacă pe aparatul tău e altă denumire, spune-ne care, ca să nu comanzi degeaba.

Dacă ai dubii, fotografiază capătul rupt și trimite-ne poza. E cea mai ieftină verificare posibilă și durează un minut.

De reținut înainte de comandă

E o piesă pasivă. Asta înseamnă:

• Nu rezolvă o problemă de software. Dacă programul de pe calculator nu pornește sau nu vede aparatul, cablul nou nu schimbă nimic.
• Nu îți spune de ce nu comunică. Un cablu rupt și un multiplexor defect arată la fel din față: nicio legătură.
• Sistemul C3 e o generație încheiată. În 2026 îl ții pentru mașinile vechi la care încă îți vine lume, nu ca soluție de viitor.
• Verifică-ți conectorii înainte. Poza capetelor face mai mult decât orice descriere, a noastră inclusiv.

Date tehnice

Cablu de legătură pentru sistemul de diagnoză Star C3, pe standard electric RS-485, cu transmisie serială diferențială pe pereche torsadată. Manta groasă și ecranare, pentru medii cu perturbații electrice.

La ambele capete are conectoare rotunde metalice, cu inel filetat de blocare; unul dintre ele are insertul albastru, celălalt e cu pini. Nu are convertor, alimentare separată sau componente active pe traseu. Compatibilitatea e limitată la generația Compact 3, folosită în practică pe autoturisme din anii 2000, unde diagnoza se face încă prin acest sistem.

Ce conține pachetul

• un cablu 485 de schimb pentru sistemul Star C3

Atât, la 395 de lei. Fără adaptoare, fără software, fără documentație. E o piesă de rezervă, nu un pachet.

Întrebări frecvente

Un cablu se actualizează vreodată?
Nu, și e bine să știi ce îmbătrânește în locul lui: sistemul din care face parte. Linia de software pentru C3 s-a oprit demult, așa că nu vei vedea mașini noi pe el, oricâte piese ai schimba. Cablul rămâne bun exact cât rămâne bun aparatul.

Care e diferența față de cablul cu modul de conversie?

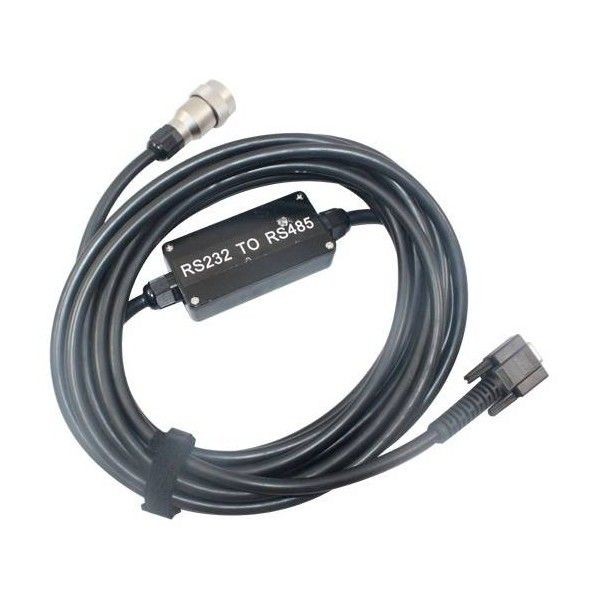

Acela are o cutiuță pe fir care traduce semnalul între portul serial al calculatorului și aparat. Ăsta nu are nimic pe traseu, doar firul și cele două conectoare rotunde. Alegerea se face după cum arată legătura ta actuală.

Merge pe C4, C5 sau C6?
Nu. Generațiile de după Compact 3 folosesc alt tip de conectare, iar acest cablu nici măcar nu se potrivește fizic. Dacă ai un aparat mai nou, spune-ne care e, ca să-ți indicăm accesoriul corect.

E cablu original de la constructorul auto?
Nu îl prezentăm așa. Piesele de schimb de acest tip sunt, ca regulă, înlocuitoare compatibile, iar noi nu garantăm proveniența de fabrică. Ce garantăm e ce se vede: fir ecranat și conectoarele rotunde specifice sistemului.

De unde știu că problema e chiar cablul?
Semnul clasic e legătura care se pierde când miști firul sau când îl îndoi în același loc. Dacă legătura nu se stabilește niciodată, indiferent de poziție, cauza poate fi la fel de bine în aparat sau în calculator. Un al doilea cablu, împrumutat pentru cinci minute, e cel mai rapid test.

Ce calculator îmi trebuie ca să lucrez cu sistemul ăsta?
Unul care poate comunica serial, fiindcă generația asta de aparate așa a fost gândită. Adaptoarele improvizate de pe USB dau adesea bătăi de cap. Dacă îți refaci postul de diagnoză, întreabă-ne înainte să cumperi laptopul.
