Cablu RS232–RS485 cu modul de conversie, pentru testere Star C3

Descrierea produsului

Ca să vorbească între ele, un calculator și un multiplexor Star C3 au nevoie de un traducător. Portul serial al unui PC scoate semnal pe standardul RS232; aparatul de diagnoză îl așteaptă pe RS485. Cablul RS232–RS485 face exact conversia asta, printr-o cutiuță montată pe traseul firului.

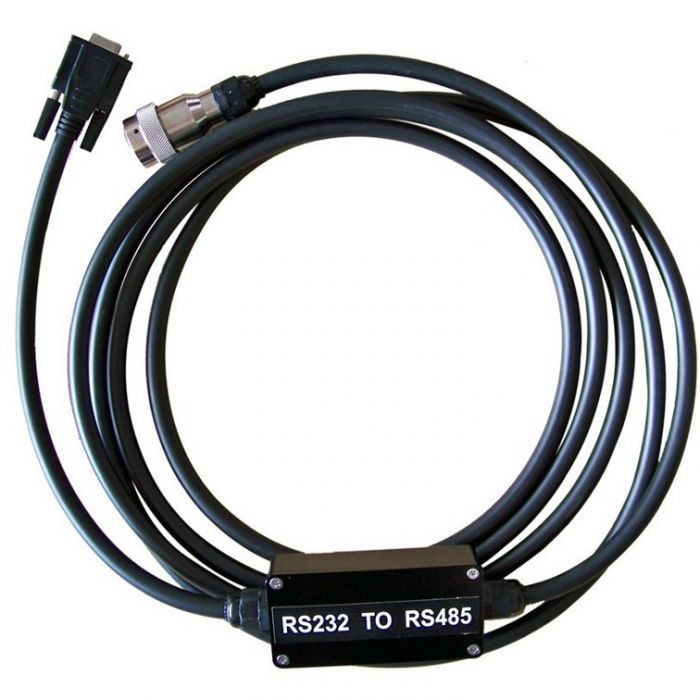

Se recunoaște ușor. La un capăt are conectorul trapezoidal cu șuruburi laterale, cel care intră în portul COM al calculatorului. La celălalt, un conector rotund metalic cu inel filetat, din familia de 19 pini folosită de C3. Pe mijloc, cutia neagră cu inscripția conversiei.

E o componentă a sistemului, nu un aparat. Fără multiplexor și fără programul instalat pe calculator, nu face nimic singură. Absolut nimic.

Problema portului serial, pe scurt

Aici se împotmolesc majoritatea oamenilor care repun în funcțiune un sistem vechi. Laptopurile de azi nu mai au port serial fizic. Cel din urmă model cu COM adevărat a plecat de mult din magazine, iar adaptoarele universale de pe USB se poartă imprevizibil cu protocoale vechi și cu temporizări strânse.

Rezultatul, în practică: legătura pare că se face, apoi se pierde la jumătatea unei citiri, exact în momentul în care ai crezut că ai scăpat, iar tu te întorci la început fără să știi dacă de vină e cablul, portul sau aparatul. Uneori nu se face deloc. Cablul ăsta presupune un port serial care se comportă ca la carte, deci, dacă îți reconstruiești postul de diagnoză, calculatorul se alege înaintea lui.

Vestea bună e că nu cere drivere proprii. Îl conectezi și lucrezi, atât timp cât portul de la celălalt capăt e cel corect.

Ce face și ce nu face

Ca să fim limpezi de la început:

• Duce comunicația între calculator și multiplexorul C3, în ambele sensuri, cu conversia semnalului pe traseu.
• Nu are funcții de diagnoză. Nu citește erori, nu face resetări, nu pornește proceduri de service; toate acelea vin din programul de pe calculator.
• Nu înlocuiește un cablu de vehicul. Cele care merg efectiv la mașină sunt altele: mufa de 16 pini de sub bord și conectorii rotunzi de 38, 14 și 4 pini.
• Nu se potrivește pe generațiile ulterioare. C4, C5 și C6 folosesc alt tip de legătură.

Pe ce mașini se mai folosește sistemul C3

Merită pus în context, fiindcă influențează decizia. Sistemul e legat de generațiile la care se lucra pe magistralele vechi: distribuitorii care mai vând accesorii pentru el numesc modele ca W203, W211, W220 și W209.

Sunt mașini care încă intră în ateliere, mai ales la mecanici din orașe mici, cu clienți pe care îi cunosc de cincisprezece ani și cărora le țin în viață un break cu trei sute de mii de kilometri la bord. Pentru ele, un sistem C3 funcțional bate o interfață modernă care nu le vorbește limba. Pentru orice altceva, în 2026 e o fundătură. Merită spus.

Limitele pe care trebuie să le știi

Înainte să comanzi, patru verificări rapide la tine în atelier:

• Ce port are calculatorul de diagnoză. Fără port serial care se poartă corect, cablul rămâne o piesă frumoasă în sertar.
• Ce fel de cablu ai avut până acum. Dacă cel vechi nu avea cutiuță pe fir, îți trebuie varianta simplă, fără conversie, nu aceasta.
• Ce generație de aparat ai. Cablul e croit pentru Compact 3 și numai pentru el.
• Nu îți garantăm proveniența de fabrică. Accesoriile de acest tip sunt, ca regulă, înlocuitoare compatibile, iar noi nu le prezentăm altfel.

Specificații tehnice

Cablu de comunicație cu modul de conversie integrat, pentru sistemul de diagnoză Star C3. Spre calculator: conector trapezoidal cu șuruburi laterale, pentru portul serial. Spre aparat: conector rotund metalic cu inel filetat, din familia de 19 pini a sistemului.

Modulul de pe traseu preschimbă semnalul între cele două standarde seriale, în ambele sensuri. Firul e ecranat, ca să nu culeagă perturbațiile dintr-un atelier plin de motoare electrice. Nu cere drivere, nu are alimentare separată și nu conține baterie. Programele cu care lucrează sistemul rulează pe calculator, nu pe cablu.

Ce primești

• un cablu de comunicație RS232–RS485, cu modulul de conversie montat pe traseu

Nimic altceva, la 395 de lei. E o piesă de schimb pentru o trusă existentă.

Întrebări frecvente

De ce nu apar mașini noi pe un sistem C3, oricâte actualizări aș căuta?
Fiindcă linia de date pentru generația asta s-a oprit demult. Nu e o problemă de cablu sau de aparat, ci de ecosistem: nimeni nu mai scrie proceduri pentru el. Îl păstrezi pentru parcul vechi la care încă lucrezi, nu ca investiție.

Prin ce diferă de cablul 485 simplu?
Prin cutiuța de pe fir. Aceasta traduce între portul serial al calculatorului și aparat. Varianta simplă poartă doar semnalul, fără conversie, și are conectoare rotunde la ambele capete. Uită-te la cablul stricat înainte să alegi.

Are nevoie de drivere sau de instalare?
Nu. Îl conectezi și îl folosești cu programul de diagnoză al sistemului. Complicațiile apar aproape întotdeauna de la portul serial al calculatorului, nu de la cablu.

Merge cu un adaptor USB la serial?
Uneori da, adesea nu, și e greu de prezis. Comunicația veche e sensibilă la temporizări, iar adaptoarele ieftine le tratează liber. Un port serial nativ rămâne varianta care nu te lasă la mijlocul unei lucrări.

Îl pot folosi pe un aparat mai nou?
Nu. Generațiile de după Compact 3 comunică altfel și au alt tip de mufă. Dacă ai făcut între timp un upgrade de aparat, spune-ne modelul și îți indicăm accesoriul potrivit pentru el.

Ce fac dacă legătura tot nu se stabilește?
Verifică în ordinea asta: portul serial din setările calculatorului, apoi cablul, apoi aparatul. Cel mai des vinovat e primul, deși toată lumea începe cu al doilea. Dacă ai pe cine, împrumută un cablu pentru cinci minute și ai răspunsul.
