Kit cabluri adaptoare moto TOPDON, pentru TopScan și ArtiDiag

Descrierea produsului

Pe motociclete, priza de diagnoză n-a fost niciodată standardizată așa cum s-a întâmplat la mașini. Ducati are patru contacte, BMW zece, Harley vine în două variante, iar Kymco se mulțumește cu trei. Kitul TOPDON de cabluri adaptoare pentru motociclete adună capetele astea într-o singură valiză, ca să nu mai improvizezi la fiecare motor care intră în atelier.

Listarea noastră cuprinde douăsprezece cabluri, cu coduri de la M010 la M040. Merită spus din prima că numărul diferă între variantele de pe piață: unii distribuitori vând sub același nume un set „master” de cinci sau șase cabluri, așa că întreabă-ne înainte de comandă ce compoziție are lotul aflat pe stoc. Fiecare cablu are la un capăt mufa de fabrică a mărcii și, la celălalt, conectorul care intră în testerul moto TOPDON. Contactele sunt placate cu aur și izolația e în două straturi, conform producătorului.

Trusa se adresează atelierelor care primesc de toate, adică celor la care intră un scuter dimineața, un cruiser american la prânz și un sport japonez pe seară, fiecare cu altă mufă ascunsă în alt loc de sub carenaj. Dacă lucrezi o singură marcă, producătorul vinde și seturi separate, pe brand, iar cheltuiala se micșorează pe măsură.

Cablurile din valiză, pe mărci

• M010 — mufa OBD generică cu 6 contacte, pentru conectarea de bază.
• M012 — Ducati, mufa de 4 pini.
• M013 — Harley-Davidson, în variantele de 4 și 6 pini.
• M014 — BMW, conectorul de 10 pini.
• M018 — Suzuki, priza de 6 pini.
• M020 — Kymco, mufa de 3 pini, scutere incluse.
• M021 — Honda, priza de 4 pini.
• M022, M023 și M032 — Kawasaki, trei variante de 4 și 6 pini.
• M024 — Yamaha, mufe de 3 și 4 pini.
• M033 — Kawasaki din generațiile recente, cu priză de 8 pini.
• M034 — cablu multi de 3 pini, cu clești de alimentare.
• M040 — fire libere pentru măsurători, tot cu clești.

Ce poate la diagnoză aparatul conectat prin ele

Cablul deschide drumul, iar testerul TOPDON face restul: citește și șterge codurile memorate, afișează valorile senzorilor cât motorul merge și comandă componente în teste active.

Pe partea de proceduri de service, aparatele moto ale mărcii rulează resetarea de ulei, resetarea sistemului de gestiune a bateriei și pe cea pentru senzorii de presiune din anvelope. Unele modele permit și calibrări sau activări de opțiuni din fabrică. Ce anume prinzi depinde de motocicleta din fața ta și de versiunea de software, nu de cablu.

De ce două cabluri au clești de baterie

Multe prize de diagnoză moto nu țin tensiune permanentă. Le găsești moarte până întorci cheia, iar pe motoarele cu bateria descărcată nu ții nici atât.

Aici intră M034 și M040. Primul hrănește instalația direct de la borne, ca aparatul să poată porni dialogul. Al doilea scoate capete de fir libere, de tip breakout, pentru măsurători directe pe instalație. Sunt cablurile pe care le folosești rar, dar când vine rândul lor nu ai cu ce le înlocui.

Ce trebuie să știi înainte să comanzi

Se cumpără separat de tester, deci merită citit cu atenție:

• Numai pentru TOPDON moto. Capătul dinspre aparat e croit pe TopScan Moto și ArtiDiag Moto; cu alte mărci nu se cuplează.
• Testerul nu e în cutie. Fără el, valiza rămâne un set de mufe.
• Nu adaugă mărci în software. Acoperirea vine din aparat, cablurile rezolvă doar mufa fizică.
• Nu e pentru mașini sau camioane. Mufele sunt specifice motocicletelor și scuterelor.
• Compoziția poate diferi. Producătorul vinde și seturi pe marcă, iar variantele de trusă de pe piață nu au același număr de cabluri; dacă îți trebuie unul anume, întreabă înainte.

Date tehnice

Cablurile adaptoare din listare, douăsprezece la număr, sunt pasive: fără electronică, fără alimentare proprie și fără software. Fiecare are mufa de fabrică a mărcii la un capăt și interfața TOPDON la celălalt. Două dintre ele, M034 și M040, includ clești pentru alimentare directă de la baterie.

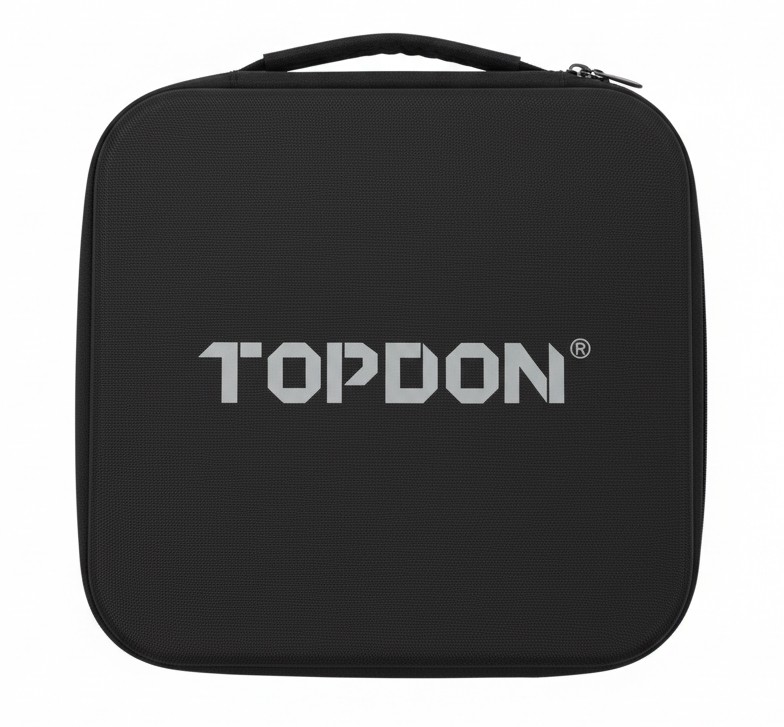

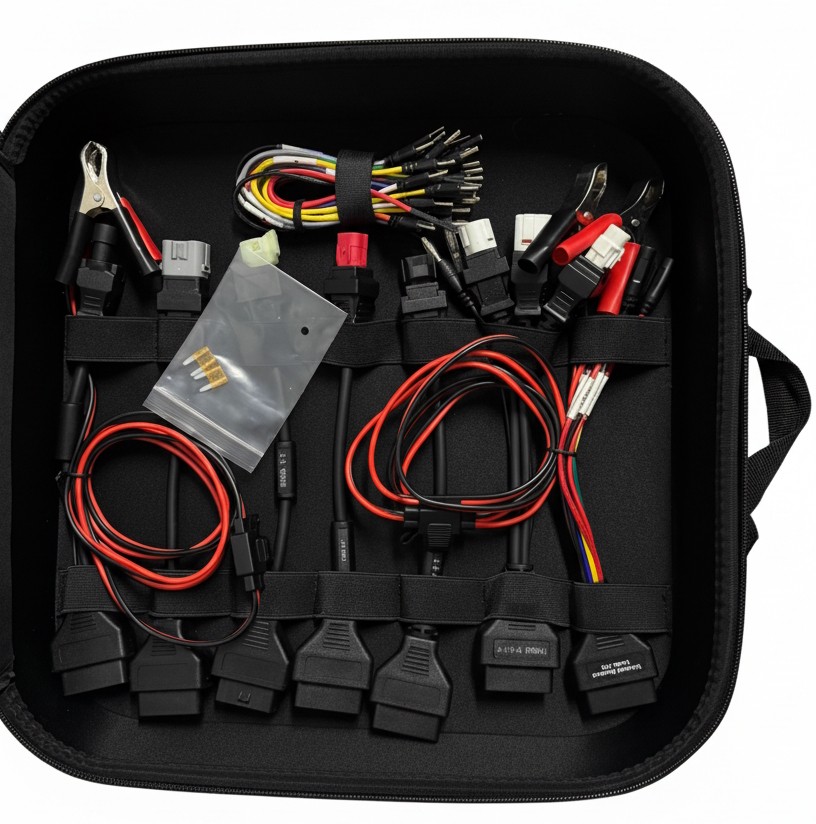

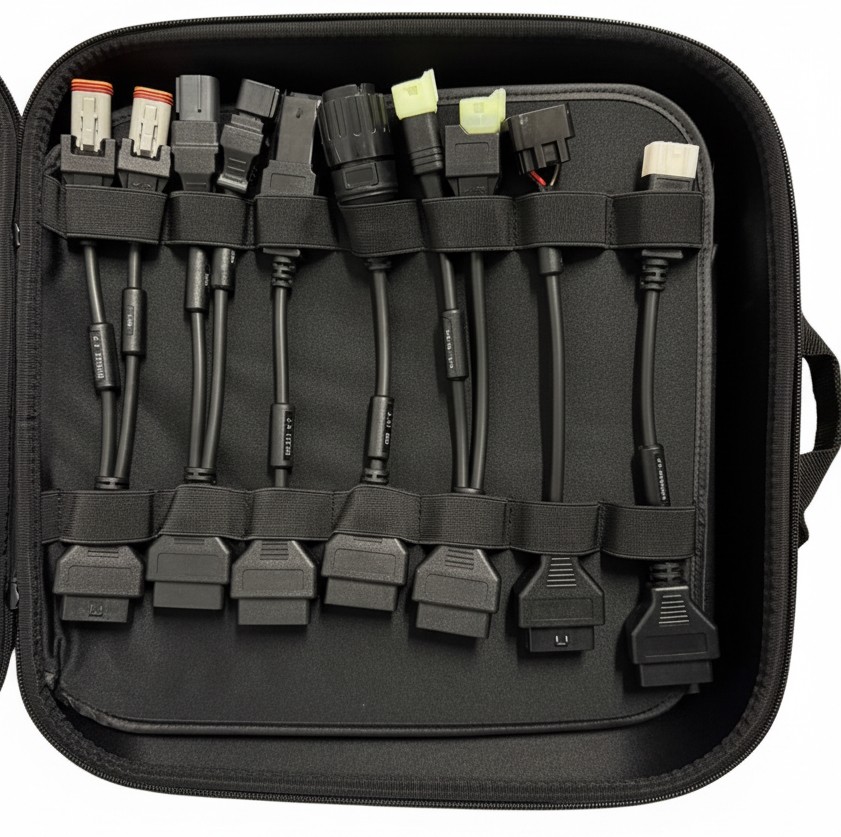

Contactele sunt placate cu aur, iar izolația e declarată în două straturi. Toate stau într-o valiză cu compartimente, ceea ce contează mai mult decât pare: un cablu de 4 pini Ducati căutat printr-un ghem de fire costă zece minute la fiecare intervenție. Prețul setului complet este 695 de lei.

Ce conține pachetul

• adaptoarele cu codurile cuprinse între M010 și M040, conform listării
• valiză de transport cu compartimente

Numărul de cabluri diferă între variantele de set vândute pe piață, așa că se confirmă înainte de comandă.

Întrebări frecvente

Merge cu un tester moto de altă marcă?
Nu. Fișa dinspre aparat respectă interfața TOPDON, folosită de TopScan Moto și de ArtiDiag Moto. Pe un tester din altă familie nu intră, iar adaptarea prin improvizație pe mufa de diagnoză e ultimul lucru pe care îl recomandăm.

Trusa citește singură erorile motocicletei?
Nu, cablurile sunt complet pasive. Ele transportă semnalul până la portul de diagnoză, iar citirea codurilor, datele live și testele active vin din testerul TOPDON conectat la capăt.

Pe ce branduri am mufă în valiză?
Cablu propriu au Honda, Yamaha, Kawasaki, Suzuki, BMW, Ducati, Harley-Davidson și Kymco, la care se adaugă priza generică de 6 pini. Atenție însă la distincție: mărcile pe care le poți diagnostica efectiv sunt cele din software-ul aparatului, o listă mai lungă decât cea a mufelor.

De ce are două cabluri cu clemă de baterie?
Pentru motoarele la care portul rămâne fără tensiune până la contact sau la care bateria e prea slabă. Cleștii hrănesc sistemul de la borne, ca dialogul cu aparatul să pornească. La M040 primești în plus capete libere de fir, de tip breakout, bune pentru măsurători directe pe instalație.

Merită setul complet sau iau doar câteva?
Răspunsul stă în ce intră pe ușa atelierului. Cine repară orice îi vine folosește valiza întreagă; cine s-a specializat pe două branduri se poate uita la seturile pe marcă, pe care producătorul le vinde separat. Spune-ne ce mărci ai și îți zicem care variantă are sens.
