Cablu VAG-KKL 409.1 cu adaptor FiatECUscan, pentru VW, Fiat și Alfa Romeo

Despre produs

Cablul ăsta rezolvă o problemă foarte precisă: mașini europene vechi, două familii diferite, un singur set de scule. Pentru grupul german lucrează cu VCDS-Lite pe Volkswagen, Audi, Škoda și Seat. Pentru cel italian, cu FiatECUScan sau MultiECUScan pe Fiat, Alfa Romeo și Lancia.

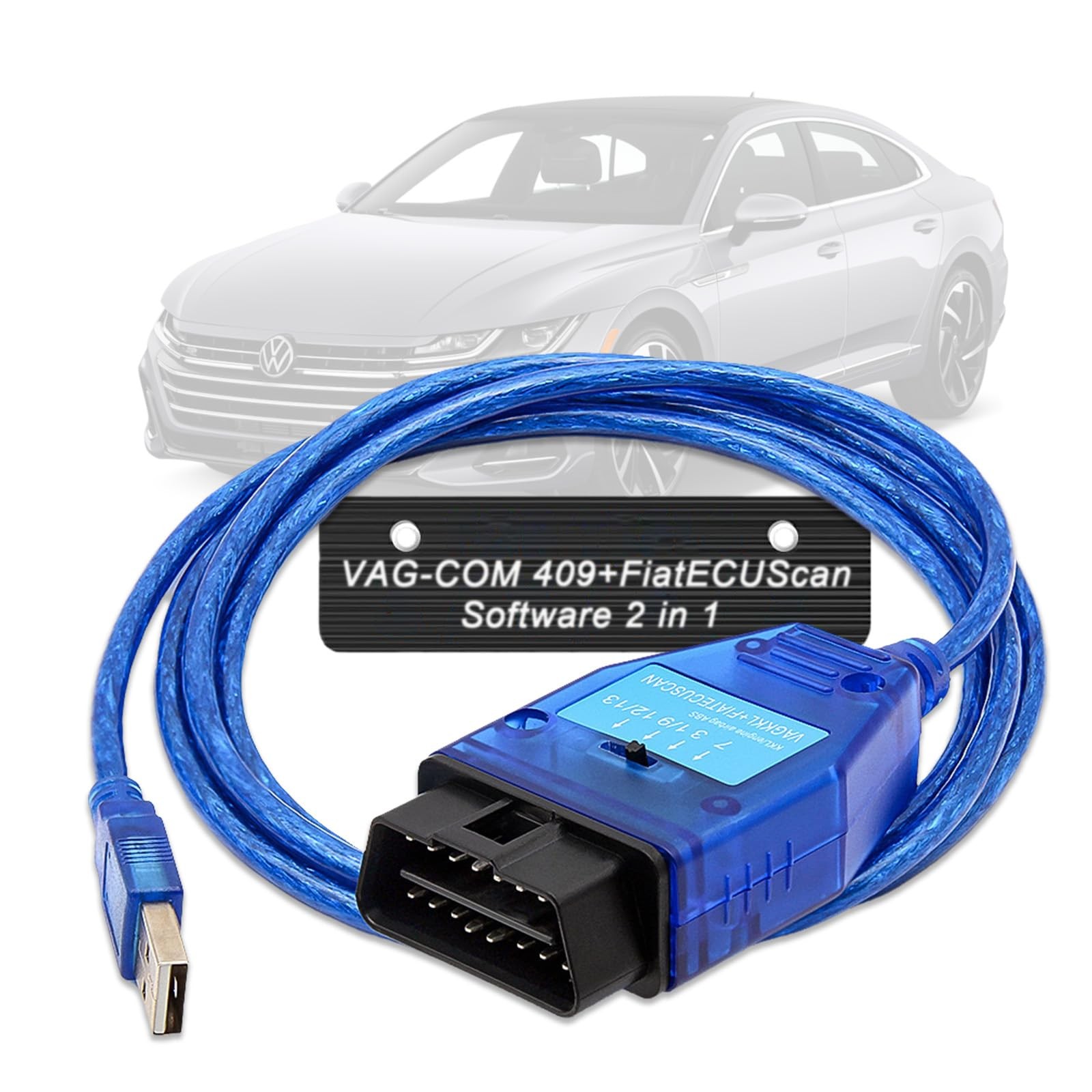

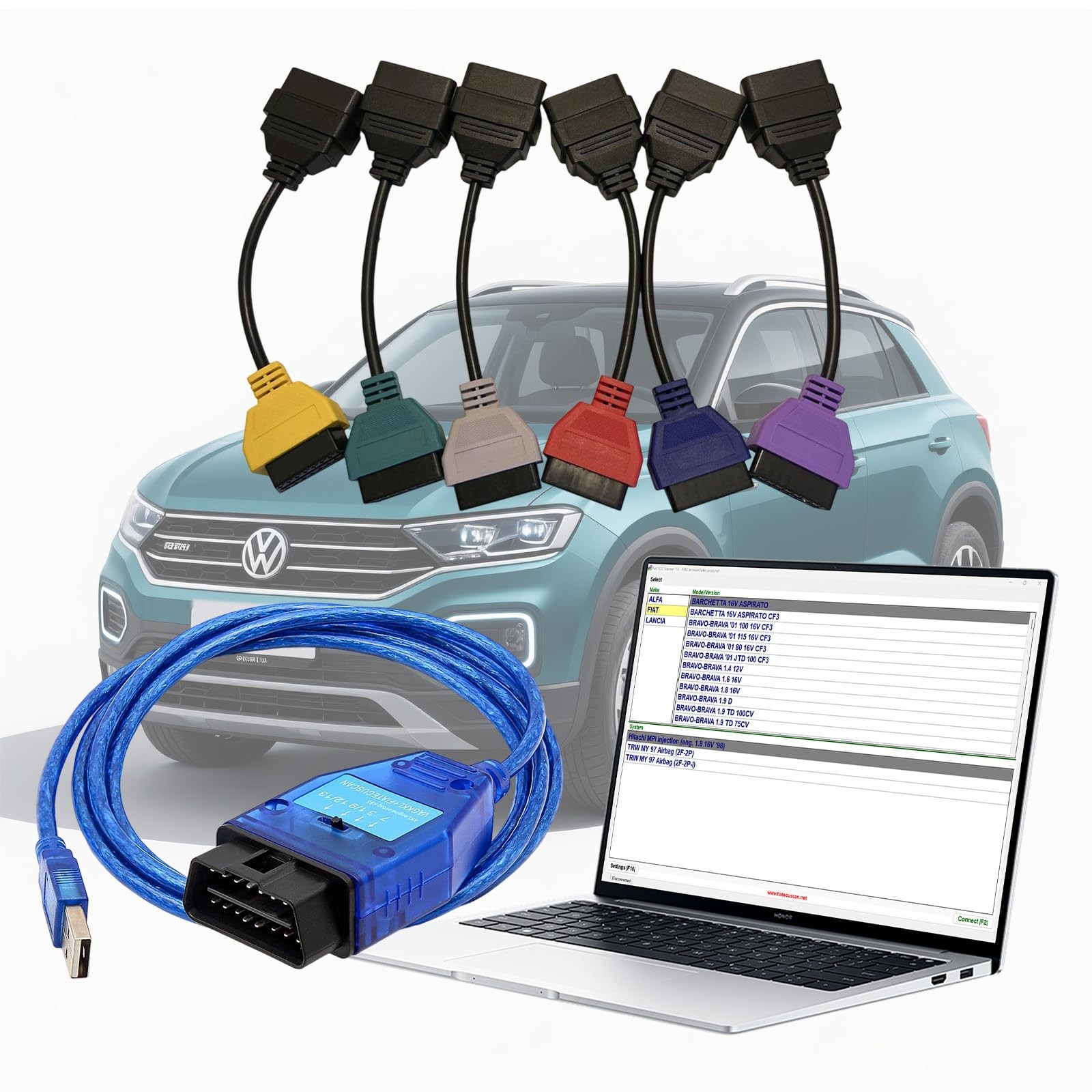

Corpul albastru poartă chiar eticheta care spune ce e: o interfață VAG-COM 409 combinată cu partea de FiatECUScan. Are o mufă USB spre laptop, o mufă de diagnoză pe 16 pini spre mașină și un comutator cu patru poziții pe carcasă. Alături vine setul de adaptoare colorate, cele care duc linia de comunicație spre alte calculatoare decât cel de motor.

E o interfață pasivă, nu un tester. Toată puterea de diagnoză vine din programul instalat pe calculator, iar programul se ia de la autorii lui.

Ce poate la diagnoză și cu ce programe

Capacitățile diferă de la un program la altul, iar diferența e mare:

• Citire și ștergere de coduri — pe modulele pe care programul folosit le suportă prin linia K.
• Parametri în timp real — cât permite modulul vechi de pe linia K, cu numărul de valori simultane limitat în versiunile gratuite.
• Acces pe module de caroserie și confort — prin adaptorul potrivit, acolo unde modulul e legat pe linia K.
• Codări și adaptări — doar în versiunile plătite ale programelor; variantele gratuite le blochează.

MultiECUScan recunoaște oficial acest tip de interfață, sub numele ei tehnic de cablu KL. VCDS-Lite, la rândul lui, cere o interfață bazată pe cipul FTDI din familia FT232, cu portul serial virtual pus manual pe unul dintre primele patru și cu timpul de latență redus, altfel comunicația e instabilă.

Resetări și proceduri de service: ce se deblochează și cu ce

Aici e capcana cea mai costisitoare a produsului, așa că o punem în față. În versiunile gratuite ale ambelor programe, resetările și procedurile de service nu funcționează.

La programul italian, varianta gratuită te ține într-o sesiune scurtă, cu puțini parametri afișați deodată, numai pe modulele marcate ca libere, fără nicio funcție de reset sau de programare. Licența completă se cumpără de la autor, pentru un singur calculator.

La VCDS-Lite, varianta neînregistrată nu are scanare automată, nu are textul complet al codurilor și, mai important, nu are Basic Settings. Fără ele nu faci adaptarea clapetei, nu reglezi farurile cu xenon și nu verifici avansul la un motor diesel. Licența completă e tot separată și se leagă de un singur calculator.

Comutatorul și adaptoarele colorate, explicate corect

Circulă peste tot ideea că poziția 1 e motorul, poziția 2 airbagul și așa mai departe. Nu e adevărat, și merită corectat.

Comutatorul mută linia de comunicație pe alt pin al mufei de diagnoză, nu pe alt modul. Ce calculator răspunde pe fiecare pin diferă de la model la model, iar documentația oficială definește pozițiile după numărul pinului, nu după numele calculatorului.

Adaptoarele colorate fac același lucru, prin cablaj: cel verde duce spre ABS, servodirecție și blocul de xenon, cel roșu spre airbag, cel galben spre magistrala CAN lentă, cel mov spre capota electrică și senzorii de presiune, iar cele albastru și gri spre celelalte magistrale. Care dintre ele îți trebuie depinde de mașina de sub tine.

Cât din parcul auto prinde, de fapt, un cablu pe linia K

Răspunsul cinstit e „mai puțin decât ai crede”, și e mai bine să-l afli acum. Cablul comunică numai pe linia K, magistrala serială folosită înainte de trecerea la CAN.

În lista oficială de compatibilitate a programului italian sunt peste șapte mii de intrări de module. Un cablu pe linia K ajunge la circa 30% dintre ele. O interfață care vorbește și CAN trece de 85%. Motivul e simplu: majoritatea calculatoarelor montate pe mașinile italiene de după 2000 stau pe CAN, nu pe linia K.

La grupul german limita e la fel de clară: VCDS-Lite lucrează pe mașini de dinainte de trecerea la diagnoza pe CAN, undeva în jurul anilor 2005-2006, și nu comunică deloc pe CAN nici măcar cu licența plătită. Dacă mașinile tale sunt mai noi, uită-te la testerele compatibile cu Fiat, Alfa Romeo și Lancia care au magistrală CAN.

Limitele reale ale acestui cablu

• Nu vorbește pe CAN. Asta închide majoritatea modulelor de pe mașinile de după mijlocul anilor 2000.
• Programele nu vin cu licență inclusă. Se descarcă de la autorii lor, iar versiunile complete se plătesc separat, fiecare legată de un singur calculator.
• Gateway-ul de securitate montat pe modelele italiene din 2018 încoace blochează comenzile și chiar ștergerea codurilor. Autorul programului spune limpede că nu îl poate debloca.
• Pe câteva modele, autorul programului cere o interfață nemodificată. Lista include Grande Punto, 500, 500L, Doblo, Ducato 250, Panda 2012, Giulietta, Giulia și Stelvio. Scrie-ne modelul înainte de comandă și îți confirmăm configurația potrivită.
• Mașinile italiene foarte vechi, cu mufa rotundă pe 3 pini, cer un adaptor separat, care nu e în pachet.
• Nu e tester autonom. Fără laptop cu Windows, cablul e un fir.

Date tehnice

Interfață pasivă pe linia K, de tip VAG-COM 409, alimentată din mufa de diagnoză a mașinii. Spre calculator se leagă prin USB și e văzută ca port serial virtual. Nu are alimentare proprie, nu are ecran și nu are electronică de decizie.

Driverele obișnuite pentru astfel de cabluri sunt cele ale convertoarelor USB-serial folosite pe scară largă, iar reglajele de latență și de dimensiune a bufferului se fac exclusiv la interfețele de tipul ăsta. Programul italian rulează pe versiunile actuale de Windows, așa că vechea limitare la sisteme de acum cincisprezece ani nu ține de cablu.

Ce conține pachetul

• cablul de diagnoză cu comutator cu patru poziții
• setul de adaptoare colorate pentru module diferite
• indicații pentru descărcarea programelor

Licențele programelor nu sunt incluse și se cumpără de la autorii lor. Confirmă cu noi conținutul exact înainte de comandă. Transportul costă 22 de lei.

Întrebări frecvente

Îmi schimb mașina cu una mai nouă. Ce fac dacă modelul nou nu mai intră?
Cablul nu se actualizează și nu îi crește acoperirea în timp, pentru că limita lui e fizică: vorbește doar pe linia K. Când treci pe o mașină cu diagnoză pe CAN, ai nevoie de altă interfață, nu de un program nou. Trimite-ne modelul mașinii viitoare și îți spunem dinainte dacă mai are rost să-l păstrezi sau ce îl înlocuiește.

Programele sunt gratuite?
Se descarcă gratuit, dar în varianta liberă ambele sunt tăiate serios. La cel italian nu ai reset, programare sau module pe CAN, iar sesiunea e limitată în timp. La VCDS-Lite lipsesc scanarea automată și setările de bază. Versiunile complete se cumpără direct de la autorii lor, nu de la noi.

Ce înseamnă că poziția comutatorului e un pin, nu un modul?
Înseamnă că muți firul de comunicație pe alt contact al mufei de diagnoză. Ce calculator vorbește pe acel contact ține de model și de an. Din cauza asta, tabelele de tipul „poziția 2 este airbagul” sunt greșite pe multe mașini, deși se copiază de peste tot.

Ajung la airbag și la ABS cu el?
Depinde de mașină. Pe modelele la care aceste module comunică pe linia K, da, prin adaptorul potrivit din set. Pe cele la care sunt legate pe CAN, nu, indiferent ce adaptor pui. Verifică modelul înainte, nu după.

De ce se vinde ca pachet și nu ca un singur cablu?
Pentru că sunt două lumi cu conectică diferită: grupul german se descurcă cu interfața simplă, iar cel italian are nevoie de adaptoarele care duc linia spre module diferite. Cumpărate separat, aceleași piese costă mai mult și se completează greu una pe alta.

Merge pe Windows 11?
Programul italian are versiune care rulează pe edițiile actuale de Windows. Restricția la sisteme vechi pe care o vezi prin anunțuri vine de la driverele livrate cândva cu astfel de cabluri, nu de la cablu. Dacă întâmpini probleme la instalare, driverul convertorului se ia direct de la producătorul lui.
