Interfață VCX Nano ODIS pentru VW și Audi, pe USB sau WiFi

Descrierea produsului

VCX Nano e interfața mică pentru atelierul care lucrează Volkswagen, Audi, Škoda și Seat. Nu e un tester de sine stătător: e o interfață compatibilă cu ODIS-Service și ODIS-Engineering, iar prin ele se ajunge la modulele mașinii.

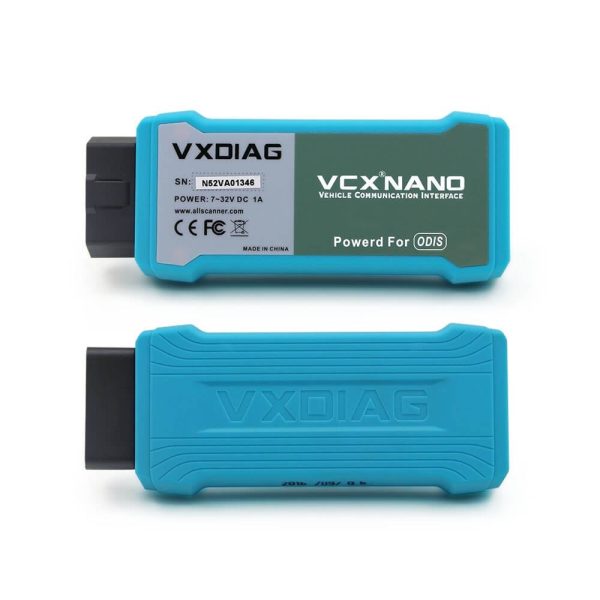

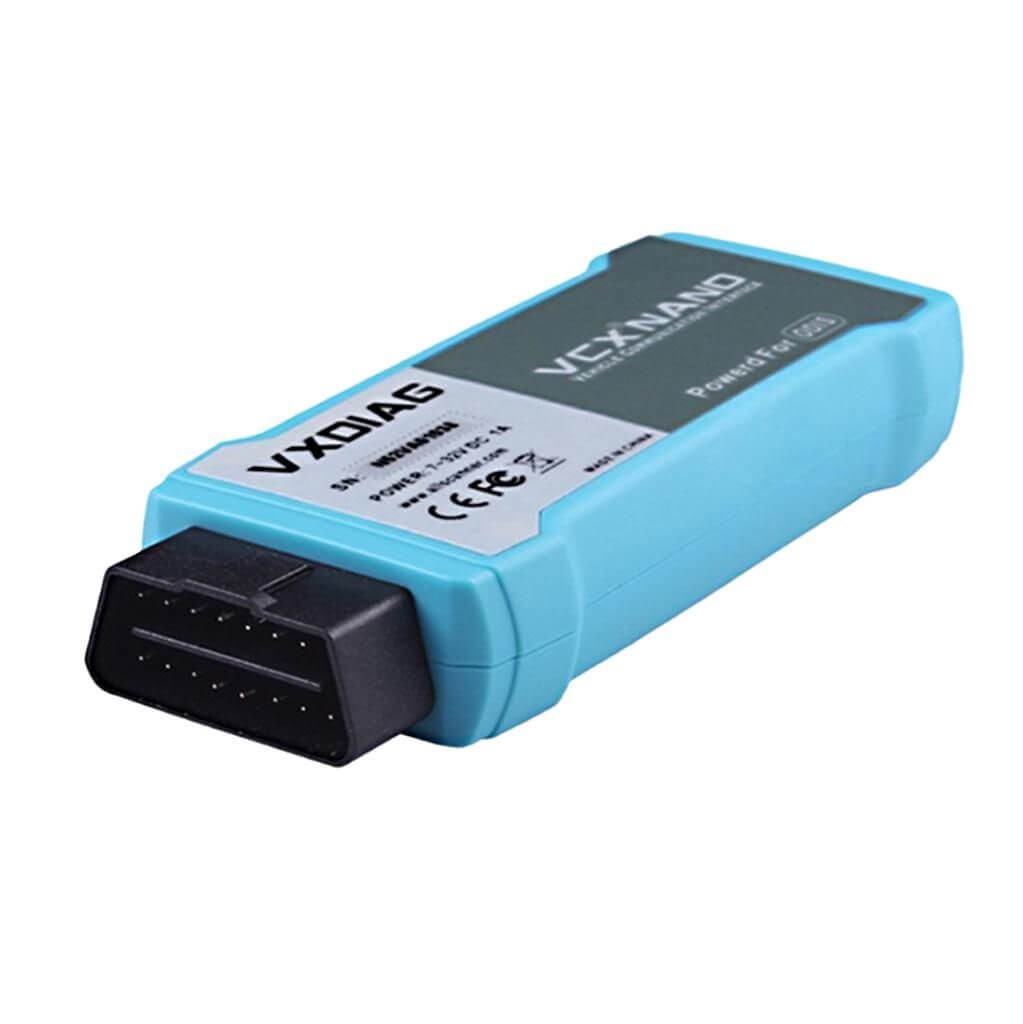

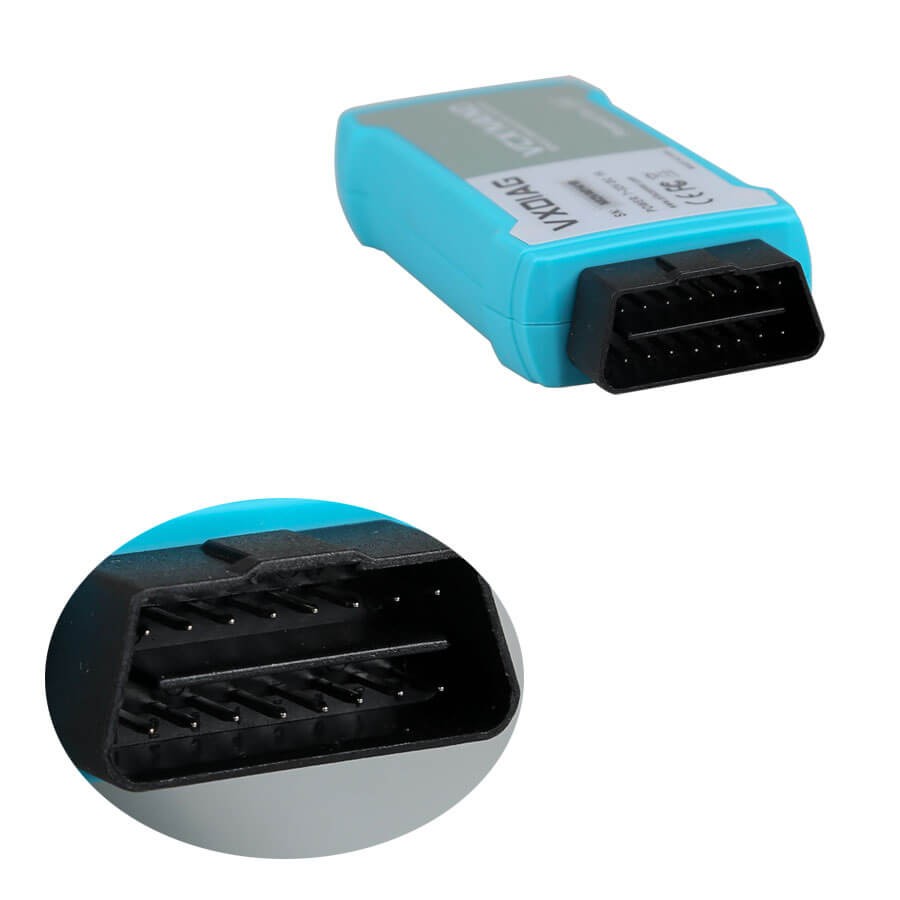

Corpul e cât o palmă, cu mufa OBD-II integrată în el, și se conectează la un calculator cu Windows prin cablu Micro-USB sau fără fir, după versiune. E un echipament aftermarket.

Două lucruri merită reținute despre ea: se alimentează și de pe instalații de 24 V, și vorbește cu aplicațiile prin standardele SAE J2534 și ISO-22900 (D-PDU).

La ce module ajunge pe o mașină din grupul VAG?

Prin aplicațiile compatibile ai funcții de diagnoză pe motor, cutie de viteze, ABS, airbag, confort, climatizare și gateway, în funcție de cum e echipată mașina:

• Scanarea modulelor — arată în care calculatoare există defecte memorate. Pe o mașină cu erori memorate în mai multe module deodată, ai lista completă înainte de a intra pe fiecare sistem în parte.
• Citirea și ștergerea codurilor — codul spune ce a înregistrat calculatorul mașinii, nu neapărat care piesă e defectă; se citește împreună cu simptomul și cu măsurătoarea.
• Valori în timp real — parametrii raportați de module, inclusiv în mers, ca să compari aceeași mărime în condiții diferite de funcționare.
• Verificări ghidate — ODIS-Service parcurge pas cu pas controalele prevăzute pentru sistemul respectiv, în ordinea gândită de producător.

Ce se configurează la final?

Interfața dă acces la proceduri de service și la operațiunile de configurare acceptate de modulul pe care s-a lucrat:

• Codări — după înlocuirea unui calculator, configurația lui se pune de acord cu dotările reale ale mașinii.
• Adaptări și setări de bază — parametrii de învățare se rescriu, iar inițializările și recalibrările cerute după montajul unei piese noi se execută de aici.
• Interval de revizie — intervalul de service se resetează după lucrare.

Colegii adaugă că, pe unele module noi, ar trebui să se poată face și programarea lor — o lucrare care cere experiență tehnică și o alimentare stabilă a mașinii pe toată durata ei.

De ce contează J2534 și D-PDU?

Sunt cele două standarde prin care o aplicație de diagnoză vorbește cu o interfață. J2534 e standardul pass-thru folosit larg în industrie, iar ISO-22900 (D-PDU) e al doilea standard pe care îl acceptă interfața. O interfață care le respectă pe amândouă poate fi recunoscută de mai multe programe, nu doar de unul singur.

Spre mașină, comunicația se face pe K-line, magistrala generațiilor mai vechi, și pe CAN, cea a modelelor mai noi. Lista de protocoale a interfeței cuprinde și serviciile de diagnoză UDS.

⚠️ Generațiile recente din grup, care comunică pe DoIP sau pe CAN FD, ies din acoperirea acestei interfețe. Pentru ele avem interfața VNCI 6154A, care are în lista de protocoale atât CAN-FD, cât și DoIP, pe lângă K-line, KWP2000, CAN și UDS.

Cum se conectează la calculator?

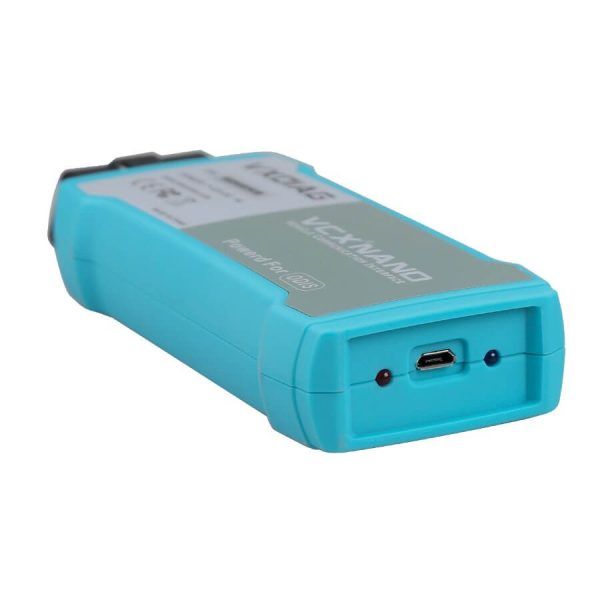

Prin cablu Micro-USB sau, la versiunile care o au, fără fir pe 802.11 b/g/n. A doua variantă lasă calculatorul pe banc și interfața în mufa OBD, fără cablu întins prin mașină. Pe corp sunt două indicatoare: unul roșu, pentru starea aparatului, și unul albastru, pentru comunicație.

Specificații tehnice

• Magistrale spre mașină: K-line (ISO 9141-2 și ISO 14230/KWP2000), CAN (ISO 15765), SAE J1850, cu servicii UDS.
• Standarde pentru aplicații: SAE J2534 pass-thru și ISO-22900 (D-PDU).
• Legătura cu calculatorul: Micro-USB sau fără fir 802.11 b/g/n, după versiune.
• Alimentare: din mufa OBD, inclusiv pe instalații de 24 V.
• Construcție: mufă OBD-II integrată în corp, gabarit de circa 140 × 50 × 25 mm.
• Electronică: procesor ARM pe 32 de biți la 180 MHz, declarat de producător.
• Indicatoare: LED roșu pentru stare, LED albastru pentru comunicație.
• Calculatorul are nevoie de Windows, cu partiția de sistem în NTFS și circa 85 GB liberi.

Conținutul pachetului

• Interfața VCX Nano.
• Cablu USB.
• Cutie de transport.

Pentru calculatorul de atelier recomandăm procesor i5, 8 GB de memorie și un SSD intern de 480 GB. La comandă se poate adăuga un laptop pregătit pentru diagnoză. Celelalte aparate pentru cele patru mărci se văd în categoria pentru Volkswagen, Audi, Škoda și Seat, iar contextul tehnic al familiei, în pagina despre diagnoza grupului VAG.

Întrebări frecvente

Ce mărci acoperă?
Volkswagen, Audi, Škoda și Seat. Cât se poate face pe o mașină anume ține de model, de an, de modulele montate și de nivelul de acces, nu doar de magistrala pe care comunică.

Suportă instalațiile de 24 V?
Da, alimentarea din mufa OBD le acceptă. Alimentarea e însă altceva decât compatibilitatea: accesul la un sistem cere și un protocol comun.

Are legătură fără fir?
În funcție de versiune: specificația prevede Micro-USB sau 802.11 b/g/n.

Ia și modelele recente?
Nu pe cele care cer DoIP sau CAN FD. Pentru ele e nevoie de o interfață cu aceste protocoale.

Ce calculator îmi trebuie?
Unul cu Windows, cu partiția de sistem în NTFS și în jur de 85 GB liberi pe disc.

Spune-ne ce lucrări faci cel mai des pe mașinile din grup — citiri și ștergeri de erori, codări după înlocuiri, verificări ghidate — și te ajutăm să alegi interfața potrivită activității tale: scrie-ne.
