Adaptor diagnoză ET3, compatibil cu utilaje Caterpillar, pe Cat Data Link

Descrierea produsului

Ai un excavator oprit pe șantier și un cod de eroare pe care nu-l vezi nicăieri. Motivul e adesea banal: scanerul generic de camioane ajunge la două dintre magistralele utilajului, dar nu și la a treia, cea pe care marca își ține modulele mai vechi. Fără acea a treia linie, dialogul nu începe.

Adaptorul ET3 rezolvă exact partea asta. E o cutie de comunicație compatibilă cu motoarele și utilajele Caterpillar, care se bagă în priza de diagnoză a mașinii, se leagă prin USB la un laptop și traduce între cele două. Diagnoza propriu-zisă o face programul de service de pe laptop, nu cutia.

Pe capacul aparatului sunt cinci LED-uri, marcate USB, J1939, CDL, J1708 și alimentare. Le citești ca pe un tablou de bord al legăturii: vezi dintr-o privire dacă adaptorul a prins tensiune de la utilaj și pe ce magistrală s-a agățat. E un detaliu mărunt care scurtează mult căutarea atunci când nu apare nimic pe ecran.

Funcții de diagnoză

Toate rulează în programul de service de pe laptop; adaptorul duce comanda până la modul și aduce răspunsul înapoi:

• Coduri active și înregistrate — le vezi separat pe cele care se manifestă acum și pe cele rămase în memorie.
• Jurnalul de evenimente — momentele în care motorul a lucrat în afara parametrilor și pe care calculatorul le-a reținut.
• Grupuri de parametri în timp real — temperaturi, presiuni și turații urmărite simultan, cum se schimbă ele sub sarcină.
• Înregistrare și grafice — logezi o sesiune și o compari cu alta, după intervenție.
• Date prognostice — histograme și totalurile motorului, de la combustibilul consumat până la orele de funcționare.
• Rapoarte tipăribile — le pui la dosarul utilajului sau le predai clientului.

Proceduri de service, configurări și teste

Partea pentru care se cumpără de fapt un adaptor, nu un cititor de coduri:

• Configurația calculatorului — o citești și o modifici cu parametrii ceruți de aplicația concretă a utilajului.
• Teste de diagnoză — pe cablaj, pe cilindri sau pe componente, inclusiv decuplarea automată a unui cilindru cu comparație între alimentări.
• Calibrări — readuc performanța modulului la punct după o reparație.
• Programare flash — rescrii software-ul unui modul și îi refaci setările de comandă, atât cât permite nivelul de acces.
• Copierea configurației — un asistent încarcă aceeași setare pe o serie întreagă de calculatoare, util la o flotă uniformă.

Trei magistrale, dintre care una proprietară

Adaptorul vorbește SAE J1939, adică rețeaua CAN a vehiculelor comerciale grele, și SAE J1708 împreună cu J1587, seriala pe care merg echipamentele mai vechi. Până aici, nimic ieșit din comun.

A treia linie e cea care contează: Cat Data Link, canalul propriu al mărcii. Pe el stau calculatoare pe care o trusă universală nu are cum să le deschidă, oricâte mufe i-ai pune. Asta explică de ce un utilaj mai vechi tace în fața unui aparat multimarcă și răspunde imediat prin adaptorul lui.

Legătura cu laptopul se face pe USB, cu cablul din trusă. Spre mașină alegi din trei capete: 9 pini pe prizele J1939 și J1708, 14 pini pe generațiile recente, 6 pini pe cele vechi. Alimentarea o ia din priza de diagnoză, așa că nu mai cari o sursă după tine.

Unde stă: adaptor, nu trusă completă de utilaje

Aici se nasc majoritatea nemulțumirilor, așa că merită spus limpede. În cutie primești puntea de comunicație și cablurile ei. Nu primești tabletă, nu primești multimetru și nu primești osciloscop. Cine caută o trusă completă de teren se uită în altă parte, printre testerele pentru utilaje de construcții.

În schimb, cine are deja un laptop de atelier și programul de service instalat plătește doar piesa care îi lipsea. Pentru un service care umblă pe motoare industriale, pe grupuri electrogene sau pe utilaje de carieră, socoteala iese de obicei în favoarea adaptorului.

Ce trebuie să știi înainte să comanzi

Se cumpără separat, nu vin în cutie:

• Laptopul cu Windows. Cutia n-are afișaj și nu păstrează nimic în ea.
• Programul de service al mărcii. Fără el, cutia rămâne o cutie. Peste o sută de operațiuni de citire, configurare și întreținere stau în aplicație, nu în electronica adaptorului.
• Ce cere autorizare oficială rămâne închis: proceduri protejate, acces licențiat, activări prin serverele mărcii.
• Nu e tester de stivuitoare, deși stă lângă ele în catalog, și nu e scaner de autoturisme.
• Acoperirea pe module și pe generații ține de versiunea programului instalat. Un utilaj foarte nou merită verificat înainte de comandă.

Specificații tehnice

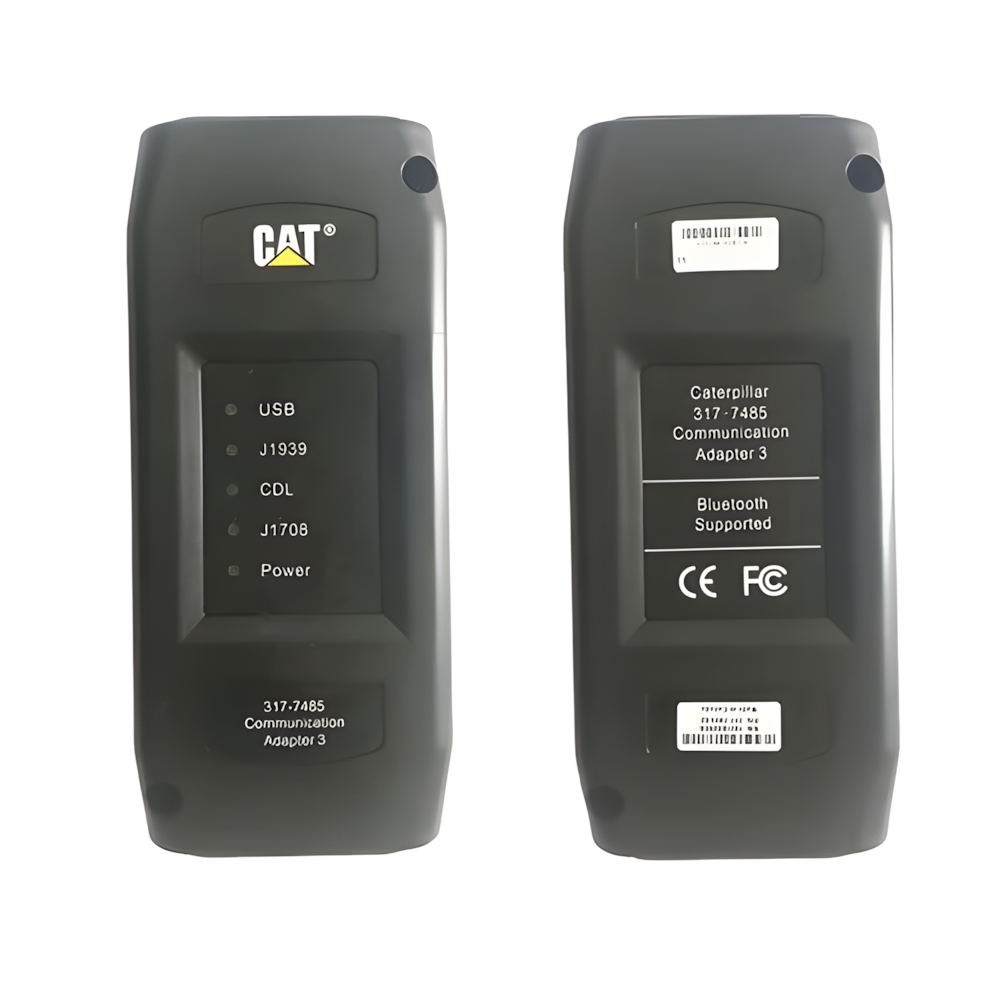

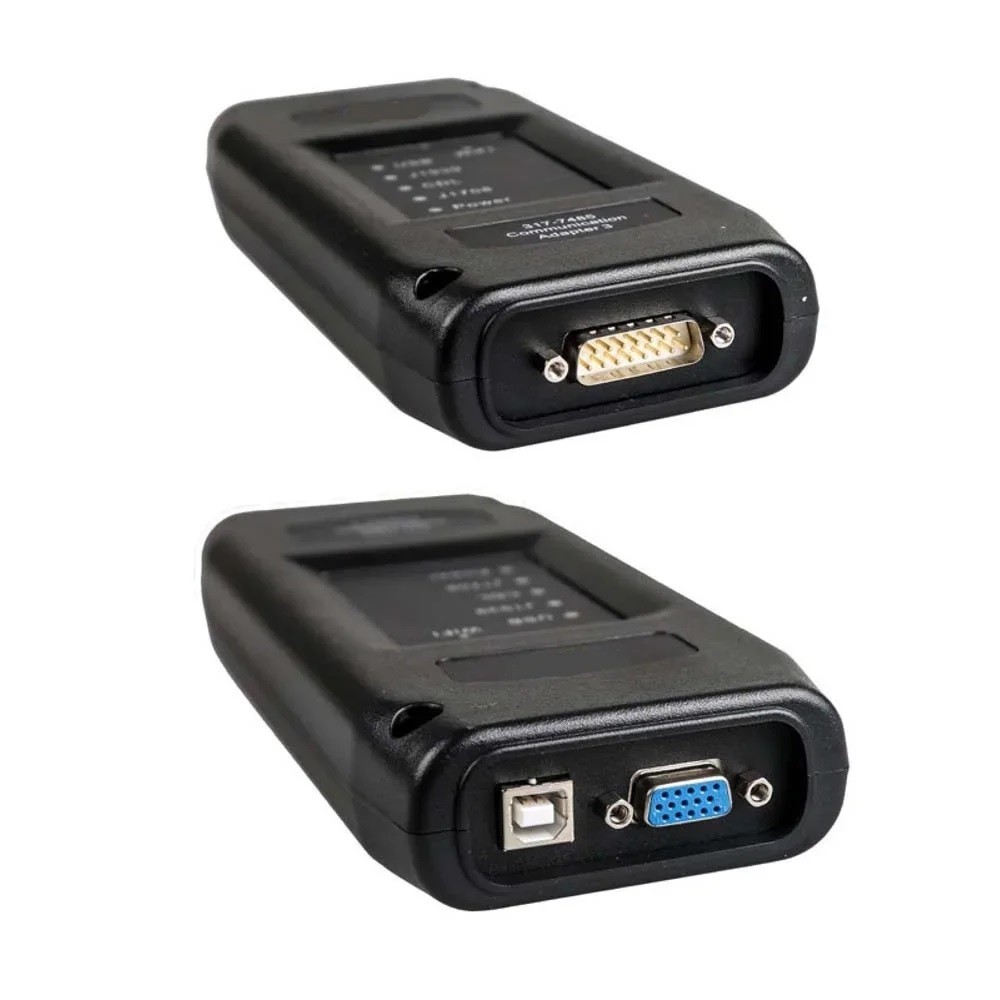

Carcasă de plastic cu manșon de cauciuc, cu cinci LED-uri de stare pe față și eticheta tehnică pe spate, unde apar și marcajele CE și FCC. Un capăt al aparatului are conectorul cu 15 pini către cablul de utilaj. Capătul opus are portul USB tip B pentru laptop și un al doilea conector cu 15 pini.

Magistralele acoperite sunt J1939 la 250K, J1708 împreună cu J1587 și linia proprietară a mărcii. Alimentarea o ia din priza de diagnoză a utilajului. Programul de service rulează pe Windows, pe calculatorul tău.

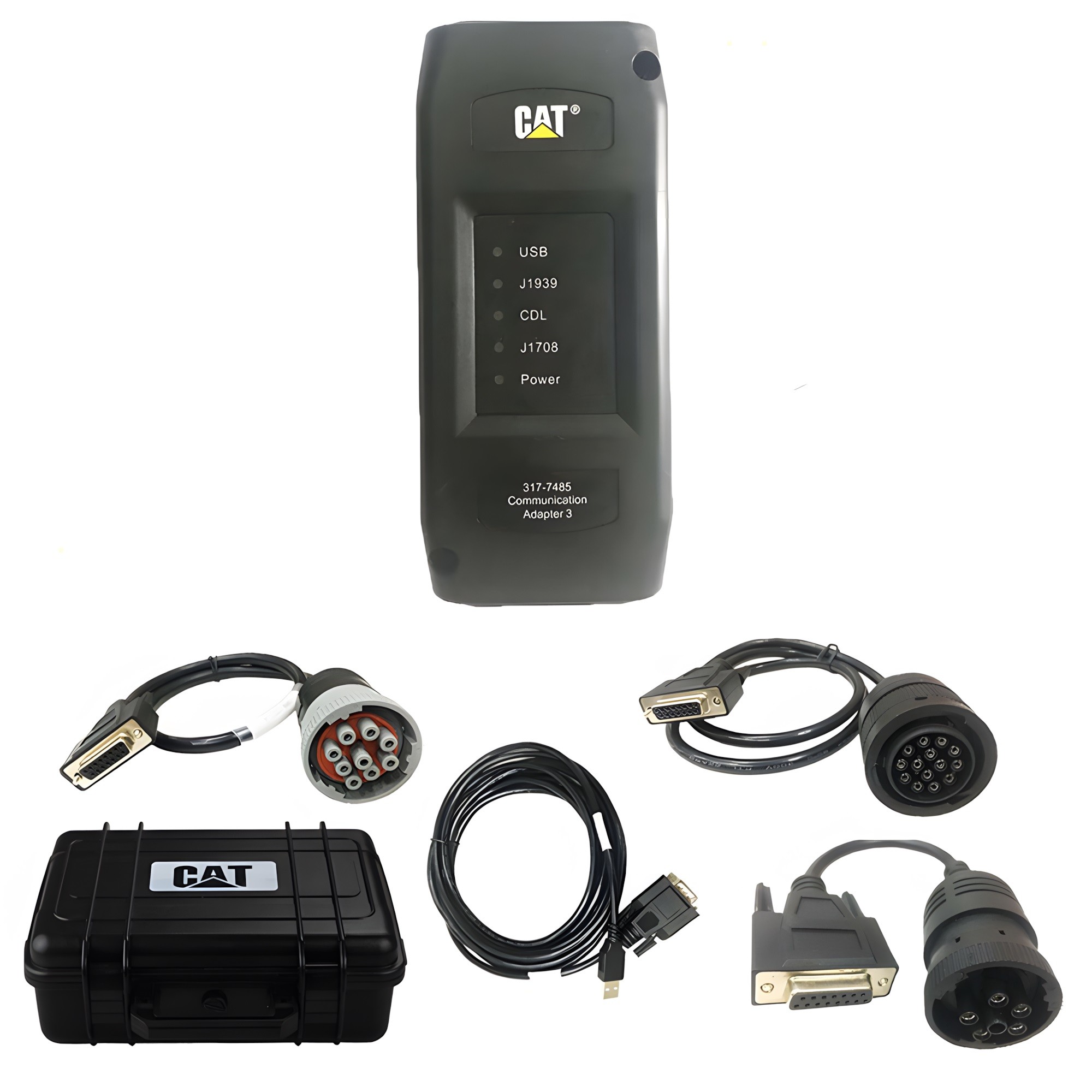

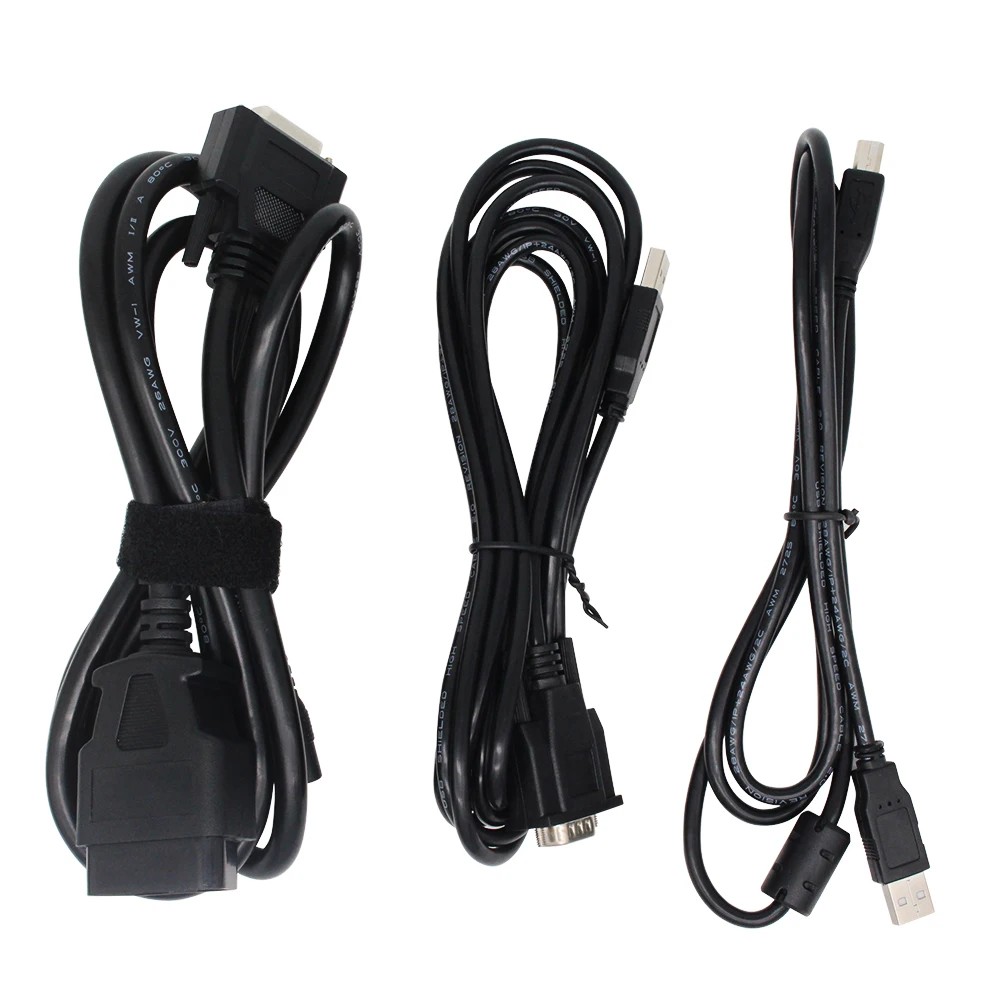

Conținutul pachetului

• adaptorul de comunicație

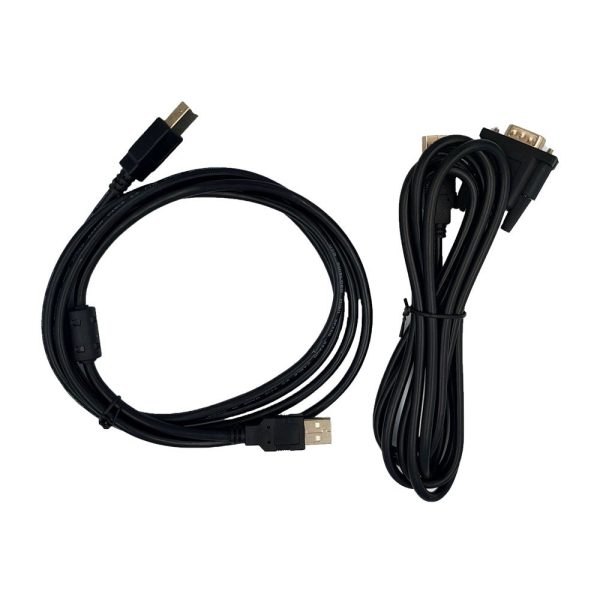

• cablu USB către laptop
• cablu de 9 pini pentru J1939 și J1708

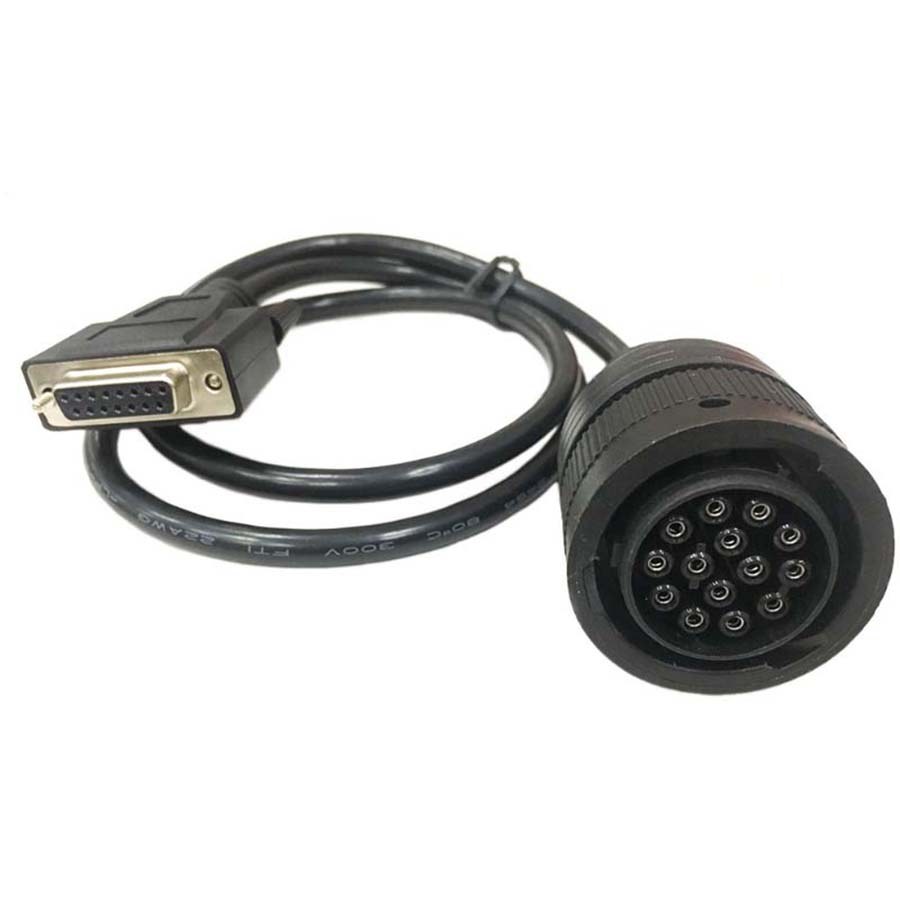

• cablu de 14 pini pentru echipamentele noi
• cablu de 6 pini pentru echipamentele vechi

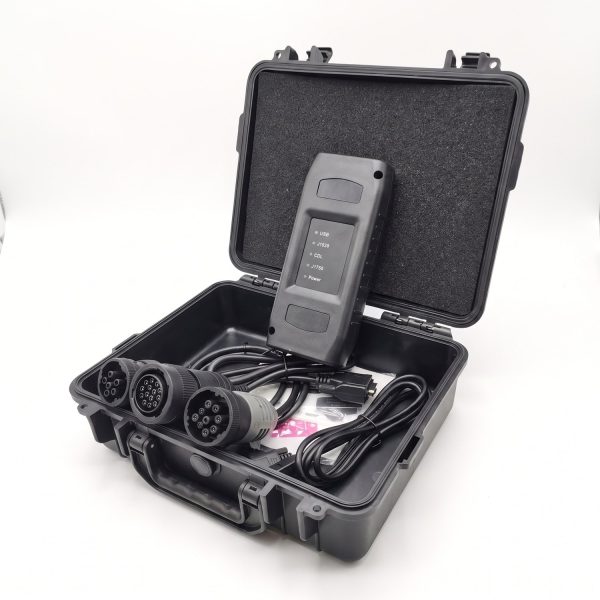

• valiză rigidă de transport

Numărul și tipul cablurilor mai variază între seriile de fabricație.

Întrebări frecvente

Prinde și alte utilaje în afară de excavatoare?
Da, și e important de înțeles de ce. Adaptorul nu se uită la tipul mașinii, ci la motorul și la magistrala din ea. Buldozere, încărcătoare pe roți și pe șenile, camioane articulate și off-highway, finisoare și freze de asfalt, compactoare, foreze, nivelatoare, manipulatoare telescopice, utilaje forestiere și utilaje de subteran intră toate în listă, atât cât le cuprinde programul instalat.

Merge și pe motoare care nu sunt montate pe utilaje?
Da. Motoarele industriale, cele de propulsie marină, cele care produc curent și cele din zona de petrol și gaze se deschid pe aceeași cale. Șantierul și șoseaua nu sunt singurele locuri unde intră adaptorul.

De ce am nevoie pe lângă adaptor?
De un laptop cu Windows și de programul de service al mărcii, instalat pe el. Cablurile către prizele de diagnoză sunt în valiză. Restul îl aduci tu.

Poate reprograma un calculator de motor?
În aplicație există flash de modul și refacerea setărilor de comandă. Pe un echipament compatibil, ce cere autorizare oficială la producător nu e însă garantat. Reflash-ul oficial se face doar cu aparatul de reprezentanță.

Ce face un scaner obișnuit de camioane și acesta nu?
Întrebarea corectă e pe dos. Un scaner de camioane citește J1939 și J1708, iar acolo se oprește. Adaptorul acesta adaugă linia proprietară a mărcii, pe care stau modulele mai vechi. Diferența se vede exact pe utilajele la care celălalt aparat nu răspunde.

E produsul original al mărcii?
Nu. E un echipament compatibil, mult mai ieftin decât adaptorul de reprezentanță. Tot ce trece prin serverele mărcii rămâne inaccesibil. Dacă ai nevoie de acoperire oficială și de suport direct, aparatul de firmă rămâne varianta corectă.
