Modul diagnoză camioane Launch X431 SmartLink C 2.0, cu CAN FD și DoIP

Descrierea produsului

Primul lucru de lămurit, ca să nu ajungă coletul înapoi la noi: Launch X431 SmartLink C 2.0 nu e un tester. E cutia de comunicație care se pune între camion și o tabletă X431 pe care o ai deja. Fără tabletă, modulul nu afișează nimic și nu diagnostichează nimic.

Ce face, în schimb, e să mute o tabletă configurată pe autoturisme în lumea vehiculelor grele. Se alimentează între 9 și 36V, vorbește magistralele de camion și aduce cu el trusa de mufe pe marcă, aceea fără de care nici măcar nu te poți conecta la o priză de MAN sau de Iveco.

În familia de module de camioane a producătorului, ăsta e cel complet. Vine peste generația X-431 HDIII, cu Linux pe două procesoare în locul unuia singur și cu o transmisie mai rapidă. Numărul de modele comerciale citat de distribuitori trece de trei sute.

Funcții de diagnoză

Toate se comandă și se citesc pe ecranul tabletei-gazdă, nu pe modul:

• Citire coduri — interoghezi pe rând calculatoarele camionului și strângi lista erorilor.
• Ștergere coduri — după reparație, ca sistemul să pornească fără avertizări vechi.
• Flux de date live — vezi valorile cum se mișcă, util la un simptom care apare doar sub sarcină.
• Teste de acționare — pui componente în funcțiune ca să le verifici direct.
• Diagnoză pe toate sistemele — nu doar motorul, ci modulele accesibile ale vehiculului.
• Punte de programare J2534 — modulul poate juca și rolul ăsta, inclusiv pentru un coleg aflat departe.

Ce proceduri de service deschide

Retailerii numără peste 35 de proceduri speciale pe partea de vehicule grele. Cele repetate cel mai des:

• Regenerare de filtru de particule — ardere forțată, când camionul n-a apucat să o facă în mers.
• Service la sistemul SCR — repunerea în ordine a instalației de uree după o intervenție.
• Resetare de ulei și revizie — contorul de întreținere pleacă din nou de la zero.
• Codări și calibrări — pe componentele care cer reînvățare după înlocuire.
• Programare pe anumite motoare — sursele retail o menționează la Cummins și Isuzu, în limita versiunii software.

Conectorii și magistralele de camion

Un camion nu are priză standard sub volan, ci ce a hotărât constructorul lui. De asta trusa din pachet cântărește mai mult decât modulul: sunt acolo mufele rotunde de Iveco, cele două variante de MAN, capul de Volvo, cel de Caterpillar și restul, plus adaptoarele de OBD cu număr diferit de pini. Lista întreagă e mai jos, la conținutul pachetului.

Pe partea de comunicație acoperă J1939 și J1708 cu J1587, adică magistralele grele moderne și pe cele vechi, plus RP1210 pentru vehicule comerciale. Din zona auto vin CAN, CAN FD, DoIP și standardul J2534. Legătura cu tableta merge prin Bluetooth, Wi-Fi, USB sau cablu de rețea, iar în cutie găsești și un Cat6 de 15 metri pentru cazurile în care camionul stă departe de masa de lucru.

Unde stă în gama de module Launch

E vârful familiei SmartLink de camioane. Sub el, varianta Lite prinde mai puține mărci și e făcută pentru aparatele de opt inch ale seriei PRO.

Pe unele tablete, însă, nu îți trebuie niciun modul. Dacă ai un X431 din familia PAD sau un PRO5, camioanele se deschid cu licența Heavy Duty, iar dacă îți lipsesc și cablurile, cu pachetul de licență plus adaptoare. Cine pornește complet de la zero se uită mai degrabă la un set gata format, cu tabletă inclusă.

Ce trebuie să știi înainte să comanzi

Trei avertismente și un sfat, în ordinea în care contează:

• Nu funcționează singur. Tableta X431 nu e inclusă în pachet și fără ea modulul rămâne o cutie cu mufe.
• Lista de tablete compatibile nu e la fel peste tot. Fișa oficială vorbește de V+ și de PRO3S; alți distribuitori trec și PRO3S+ ori PRO3 APEX. Nu presupune nimic despre aparatul tău: trimite-ne modelul și verificăm împreună.

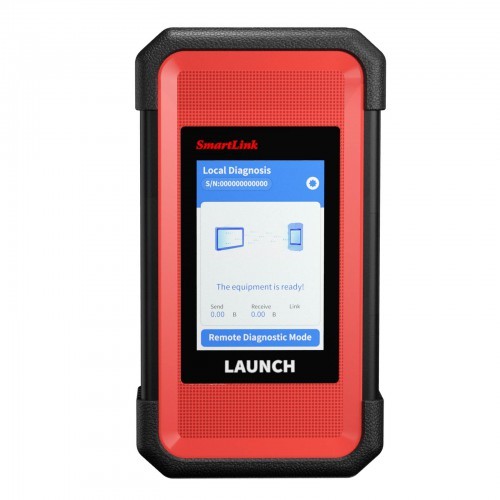

• Afișajul de 320×480 puncte nu e ecranul de lucru. E doar un indicator de stare al modulului; diagnoza se vede pe tabletă.
• Acoperirea ține de software-ul de pe tabletă, nu de modul. Baza de date pentru vehicule grele se reînnoiește prin abonament.

Specificații hardware

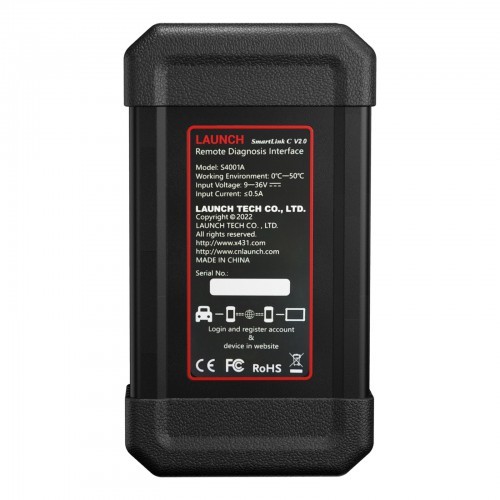

Modulul rulează un sistem Linux pe procesor dublu, Cortex-A7 împreună cu Cortex-M7. Alimentarea acceptată merge de la 9 la 36V, consumul stă sub 6W, iar temperatura de lucru declarată e între 0 și 50 °C. Carcasa măsoară 200×110×47 mm.

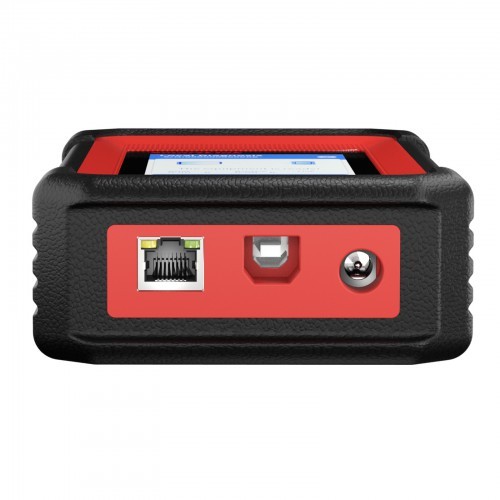

Afișajul propriu are 320×480 puncte și servește la stare și la operațiuni de întreținere. Pentru legătura cu tableta poți alege între Wi-Fi, Bluetooth, cablu USB și rețea prin fir.

Conținutul pachetului

• modulul de diagnoză SmartLink C 2.0
• conector integrat HD15F către OBD-II cu 16 pini

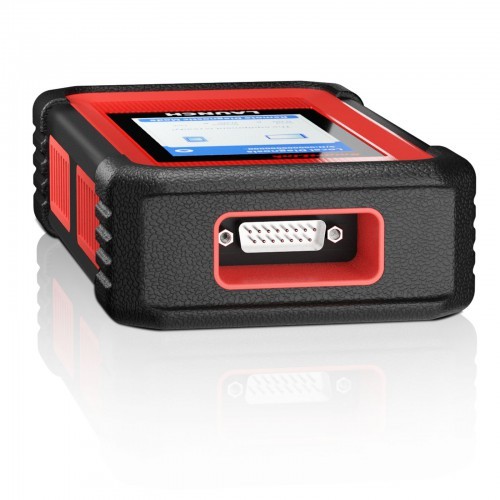

• linia principală de test DB15F–HD15F, de circa un metru
• alimentare de la clemele de baterie, respectiv din bricheta cabinei
• siguranțe de schimb, în două dimensiuni
• cablu de date USB, tip A la tip B
• un Cat6 albastru, de cincisprezece metri, pentru legătura pe rețea
• conectori de marcă: Iveco-30 și Iveco-38, MAN-12 și MAN-37, Volvo-8, CAT-9, Benz-14, Renault-12, Hyundai-16, FUSO 12+16
• conectori OBD: 16 pini, Type II cu 9 pini, 6 pini și jumperul de camion greu
• fire adaptoare de control electric
• plicul cu parola și ghidul de pornire rapidă

Componența trusei mai variază între seriile de fabricație.

Întrebări frecvente

Pot să-l folosesc fără tabletă X431?
Nu, în niciun fel. Rolul lui e să traducă între camion și aparatul care afișează meniurile, iar aparatul acela lipsește din pachet. Îl cumperi separat sau îl ai deja.

Cum știu dacă se potrivește cu tableta mea?
Ne scrii denumirea de pe spatele ei. Sursele diferă între ele la acest capitol, așa că nu ne bazăm pe presupuneri. Ține minte și regula scurtă: pe familia PAD și pe PRO5 se merge, de obicei, pe licență, nu pe un modul fizic.

Actualizările modulului vin odată cu ale tabletei?
Baza de date pentru vehicule grele stă pe tabletă, așa că actualizările intră pe acolo. Modulul primește firmware-ul lui atunci când aplicația i-l cere. Practic, ce se schimbă după o actualizare sunt mărcile și procedurile din meniu, nu hardware-ul din priză.

Ce aduce față de generația HDIII?
Două procesoare în locul unuia, sistem Linux, o legătură mai rapidă și mai stabilă cu tableta și o listă de modele mult mai lungă. Se vede și în felul cum arată meniurile: sunt mai limpezi.

Merge pe autoturisme, nu doar pe camioane?
Sursele producătorului menționează vehicule comerciale, autoturisme și vehicule cu propulsie nouă. Ce se vede efectiv în meniu ține însă de software-ul instalat pe tableta-gazdă, nu de modul.

Se poate lucra de la distanță cu el?
Da, modulul poate juca rol de punte J2534 pentru un tehnician care nu e lângă camion. Ajută mai ales la motoarele de nișă, pe care nimeni din atelier nu le-a mai deschis.
