Adaptor de comunicație Inline 7, compatibil cu motoare Cummins

Descrierea produsului

Într-un atelier de camioane, marca de pe capotă contează mai puțin decât crezi. Contează ce e sub ea. Același motor american apare pe un Freightliner, pe un autobuz școlar, pe un excavator și pe un grup electrogen din spatele unui spital, iar toate patru se deschid pe aceeași cale.

Inline 7 e adaptorul de comunicație pentru calea aceea. Un capăt intră în priza de diagnoză a vehiculului, celălalt merge prin USB în laptop, iar programul de service compatibil cu motoarele Cummins face restul. Aparatul nu are ecran și nu diagnostichează nimic singur.

Cifra 7 din nume marchează generația. Ce aduce ea, față de cea clasică: un procesor mai iute, zone de memorie mai încăpătoare și o filtrare mai atentă a traficului. Rezultatul practic e că nu se îneacă pe o magistrală încărcată și ține mai multe fire de date deodată. Pe motorizările recente, acolo se vede diferența.

Ce poate la diagnoză

Funcțiile aparțin programului de pe laptop, iar adaptorul doar cară mesajele în ambele sensuri. Cât reușești să faci se hotărăște în trei locuri: motorul montat, vehiculul în sine și nivelul de acces al aplicației instalate.

• Coduri active și memorate — le scoți din calculatorul de motor și afli ce sistem le-a declanșat.
• Ștergerea codurilor — după reparație, ca să vezi dacă revin la următoarea pornire.
• Date live — turație, temperaturi, presiuni și tensiuni, citite direct de la senzori, în timp ce motorul lucrează.
• Monitorizarea senzorilor — compari ce indică fiecare cu ce ar trebui să indice, util când cauți senzorul care minte.
• Salvarea sesiunilor — păstrezi tot ce ai citit într-un fișier și revii la el la vizita următoare.
• Rapoarte de stare — pentru dosarul de flotă sau pentru clientul care vrea hârtia.

Proceduri de service și reglaje pe motor

Partea care schimbă ceva în motor, nu doar o citește:

• Teste de componente — comanzi ventilatoare, injectoare sau supape ca să verifici piesa înainte să o schimbi, acolo unde motorul permite.
• Reglarea parametrilor din calculator — turație maximă, ralanti, limite de cuplu și restul setărilor de flotă, în limita accesului.
• Configurarea funcțiilor motorului — activezi sau ajustezi setări acolo unde nu e nevoie de autorizare online.
• Recalibrare și adaptare — reînveți componente după intervenție.
• Reprogramare cu fișiere locale — încarci o calibrare aflată deja pe laptop.

Magistralele pe care le vorbește și cum se leagă

Pe partea de vehicul duce J1939, rețeaua CAN a comercialelor grele. Pentru echipamentele mai bătrâne are J1708 și J1587. Mai are ISO 15765, precum și liniile K și L din ISO 9141. Toate stau sub umbrela standardului RP1210, ca aplicațiile de service obișnuite să îl recunoască.

Adaptorul de referință al mărcii ține până la trei conexiuni CAN deodată, la 250k, 500k și 1 Mbaud. Aici se simte generația. Pe un camion cu multe module, canalele citite în paralel taie minute bune dintr-o scanare completă, iar minutele acelea se adună la sfârșitul unei zile în care ai avut patru vehicule pe rampă.

Spre laptop mergi pe cablul USB din trusă. Ghidul tipărit descrie și legăturile fără fir, prin Bluetooth ori prin Wi-Fi, în două moduri de rețea. Ele sunt însă dotări ale aparatului de firmă. Pe un echipament compatibil, wireless-ul nu e garantat. Rămâi pe cablu și dormi liniștit.

Unde stă față de generația clasică

Generația anterioară e încă foarte răspândită. Costă mai puțin și, pe parcul mai vechi, își face treaba fără niciun reproș, an după an, în mâinile unor oameni care nu au simțit vreodată nevoia să o schimbe.

Diferența apare când în service încep să intre motorizări recente. Acolo generația clasică se oprește, iar aceasta continuă. Dacă flota ta e amestecată și cumperi un singur adaptor pentru următorii ani, alegerea logică e cea nouă. Dacă lucrezi aproape numai pe utilaje vechi, uită-te și la generația clasică înainte de a plăti diferența. Restul aparatelor pentru șantier stau în categoria de utilaje de construcții.

Ce trebuie să știi înainte să comanzi

Adaptorul singur nu face nimic. Iată ce mai trebuie și ce nu merge:

• Laptop cu Windows și programul de service, instalate de tine. Nu sunt în cutie.
• Wireless-ul nu e garantat pe varianta compatibilă. Bluetooth-ul și Wi-Fi-ul sunt dotări ale adaptorului de firmă.
• Puntea J2534 există tot pe adaptorul de firmă; aici nu e garantată.
• Reflash-ul complet, parolele de fabrică și calibrările luate direct de la producător trec prin serverele mărcii de motoare. Acolo e nevoie de autentificare pe care echipamentul acesta nu o are.
• Nu e scaner de autoturisme și nu e tester de stivuitoare, deși stă lângă ele în catalog.
• Limba meniurilor vine din program, nu din adaptor.
• Acoperirea pe motoare ține de versiunea de software instalată. Varianta extinsă se comandă separat.

Specificații hardware

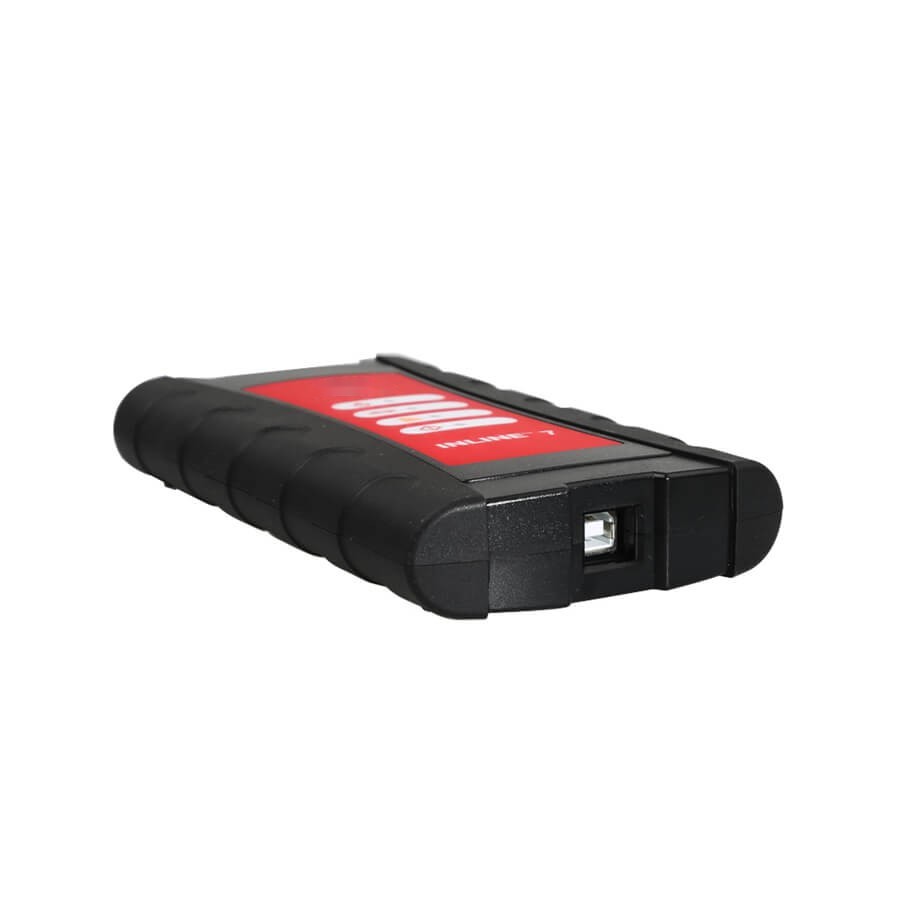

Carcasă neagră cu manșon de cauciuc și panou colorat pe față. Pe unul dintre capete se află portul USB tip B pentru cablul de date, iar pe celălalt conectorul spre cablul de vehicul. Alimentarea o ia din priza de diagnoză, deci lucrează pe instalații de 12V și de 24V, după aplicație.

Prizele de diagnoză se acoperă cu mufele din trusă: cea de 9 pini, cea de 6 pini, cea de 3 pini și cea de 2 pini, plus varianta OBD-II. Programul de service rulează pe laptop, pe Windows, iar aparatul nu are sistem de operare propriu.

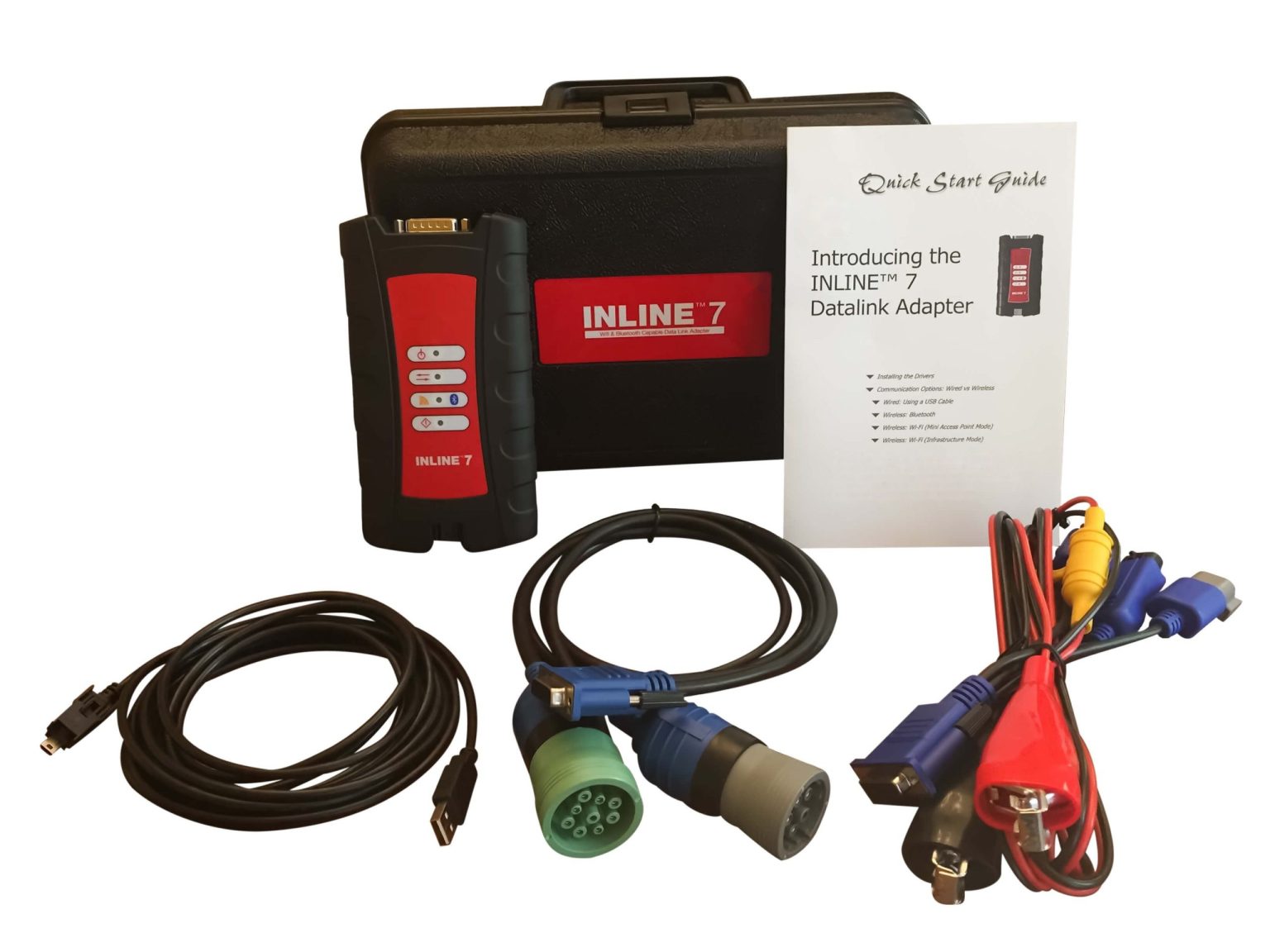

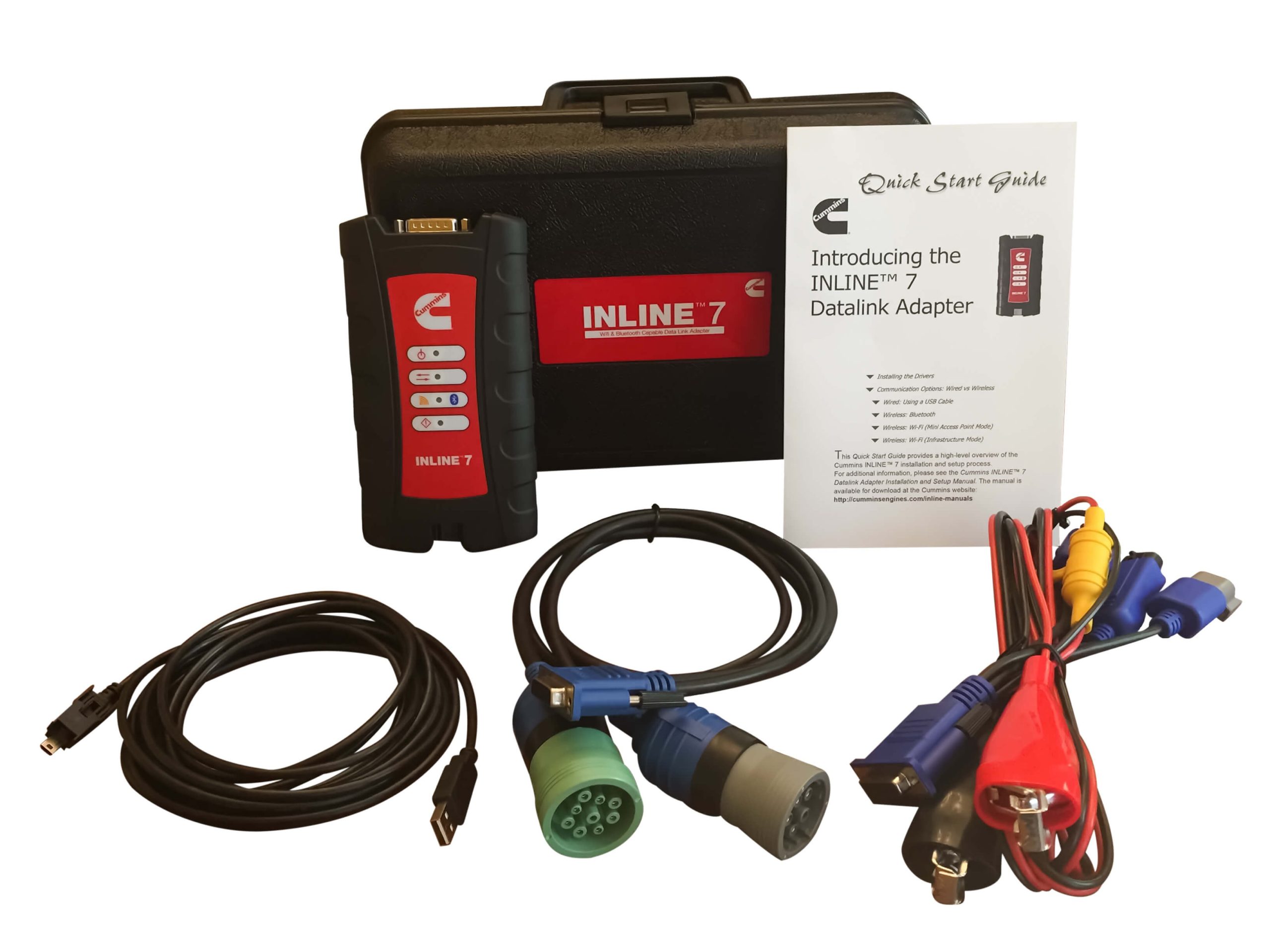

Conținutul pachetului

• adaptorul de comunicație

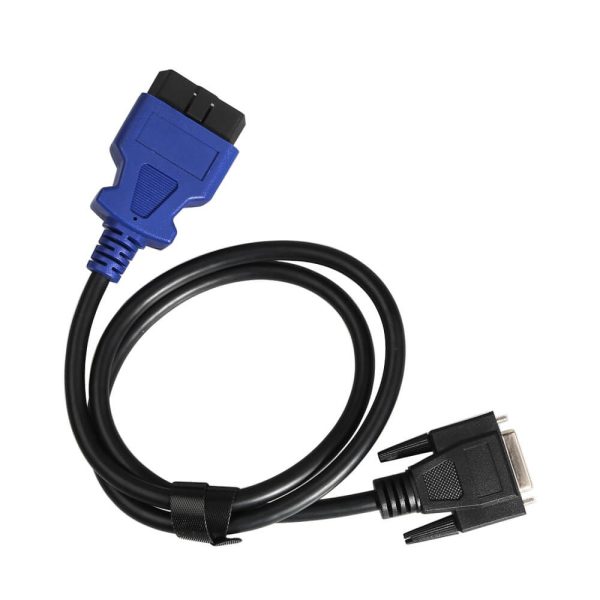

• cablu spre priza OBD-II
• cablu USB
• cablu cu mufe de 2 și 3 pini

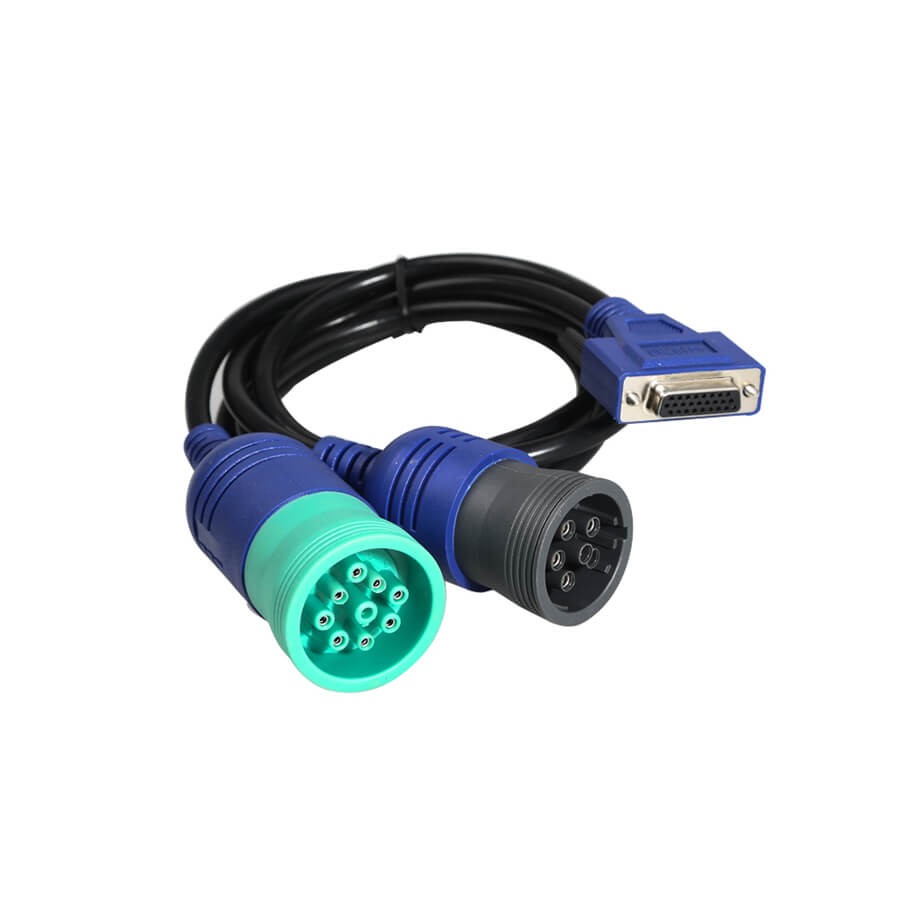

• cablu Data Link cu mufă de 9 pini
• conector de 3 pini

Componența trusei mai variază între seriile de fabricație.

Întrebări frecvente

Merge și pe un motor care nu e Cummins?
Uneori da, dar nu te baza pe asta. Adaptorul respectă standardul RP1210 și vorbește magistralele generale ale vehiculelor grele, deci poate purta traficul și pentru alte aplicații compatibile cu acest standard. Diagnoza reală, cu descrieri și proceduri, vine însă din programul de service al mărcii de motoare. Fără motorul potrivit sub capotă, rămâi la o comunicare generică.

Care e diferența față de generația anterioară?
Este mai iute, ține mai multe fire de date odată și filtrează mai bine traficul de pe magistrale. Partea cea mai importantă rămâne însă acoperirea: prinde motorizările recente, unde generația clasică se oprește.

Îmi trebuie laptop și program separat?
Da, amândouă. Cutia e doar puntea de comunicație. Munca propriu-zisă se face în aplicația de service, pe un calculator cu Windows, iar nici calculatorul, nici aplicația nu sunt în pachet.

Merge fără fir, pe Wi-Fi sau Bluetooth?
Ghidul din pachet descrie ambele variante, fiindcă ele există pe adaptorul de firmă. Pe un echipament compatibil funcționarea wireless nu e garantată. Recomandarea noastră e conectarea sigură, prin cablu.

Poate reprograma calculatorul de motor?
Poate încărca fișiere de calibrare aflate deja pe laptop, unde vehiculul și programul o permit. Reprogramările care cer autentificare la serverele producătorului nu sunt garantate. Pentru reflash oficial e nevoie de aparatul de firmă și de o licență valabilă.

Pe ce fel de mașini îl întâlnesc?
Pe capete tractoare și camioane de distribuție, pe autobuze urbane și școlare, pe utilaje de construcții și echipamente agricole, pe aplicații marine și pe grupuri electrogene. Mărcile vehiculului contează doar dacă motorul montat e cel potrivit.
