Interfață camioane și utilaje NEXIQ 2, conform RP1210 și J2534

Descrierea produsului

NEXIQ 2 (USB-Link 2) e o interfață pentru service-ul care primește camioane, autobuze, utilaje și mașini agricole de mai multe mărci și le diagnostichează de pe laptop, cu aplicațiile producătorilor. Ea face legătura: la un capăt vehiculul, la celălalt laptopul, prin USB.

Lucrează pe standardele RP1210 (A, B și C) și SAE J2534, pe care se sprijină aplicațiile de diagnoză ale mărcilor de vehicule grele. E aftermarket, fără legătură cu producătorii de vehicule, și nu e făcută pentru autoturisme.

⚠️ De știut înainte de comandă: lucrează pe CAN clasic și pe protocoalele mai vechi de camion, iar CAN FD și DoIP, magistralele camioanelor din ultimii ani, le acoperă abia generația următoare a producătorului.

Aplicațiile de marcă cu care lucrează

Interfața nu are meniuri proprii: aplicația mărcii, de pe laptop, îți dă funcții de diagnoză pe motor, transmisie, ABS, bord și celelalte module. E compatibilă cu:

• Cummins INSITE;
• Detroit DiagnosticLink;
• Cat ET;
• Volvo/Mack PTT;
• Allison DOC, pentru cutiile automate;
• Bendix ACom, pentru sistemele de frânare;
• International ServiceMaxx.

Colegii mai trec Volvo Bus, Volvo Construction Equipment, Freightliner, Hino (motor), Isuzu/GMC, GM și motoarele Perkins; pe o parte dintre ele ar trebui să lucreze tot prin aplicațiile mărcilor.

Procedurile de service și resetările țin de aplicația cu care lucrezi și de vehicul, nu de interfață. Ce trece prin serverele producătorilor, adică funcțiile online, nu intră în ce poate face varianta asta.

Protocoalele pe care le suportă

Are trei canale CAN, cu recunoașterea automată a vitezei de magistrală:

• CAN — J1939 și CAN la 125, 250, 500 și 1.000 kbps, ISO 15765, plus CAN pe un singur fir și CAN tolerant la defecte.
• Magistralele vechi de camion — J1587/J1708.
• Alte familii — J1850, ISO 14230 (KWP2000 peste ISO 9141), ALDL și ATEC 160.

Cu lista asta acoperă o flotă mixtă, de mărci și generații diferite, până la vehiculele care cer CAN FD sau DoIP.

Adaptoarele pentru mufele de camion și utilaj

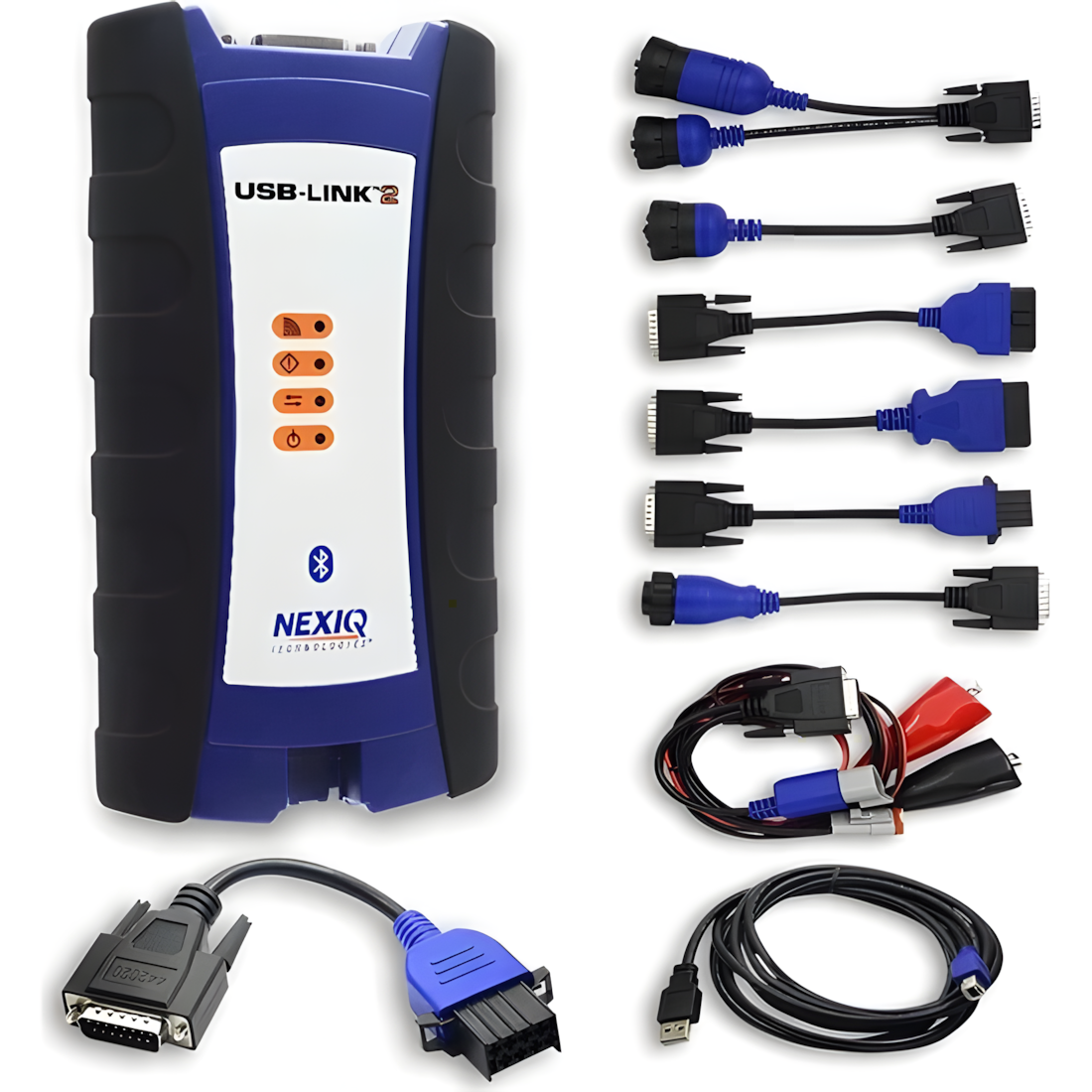

Vehiculele grele nu au toate aceeași mufă, așa că în pachet vin adaptoare pentru mai multe tipuri: OBD II, Deutsch de 3, 6 și 9 pini, Volvo de 8 și 14 pini, Komatsu de 12 pini și CAT de 9 pini. Pe fotografia setului se vede și un cablu cu cleme, pentru alimentare direct din baterie.

Pentru laptop, sistemul cerut e Windows 7, 8 sau 10, pe 32 sau pe 64 de biți. La comandă se poate adăuga un laptop pregătit pentru diagnoză.

Specificații tehnice

• Standarde: RP1210 A/B/C, SAE J2534.
• Canale CAN: 3, cu detecția automată a vitezei.
• Protocoale: J1939, ISO 15765, CAN pe un fir, CAN tolerant la defecte, J1587/J1708, J1850, ISO 14230 / ISO 9141, ALDL, ATEC 160.
• CAN FD și DoIP: la generația următoare a producătorului.

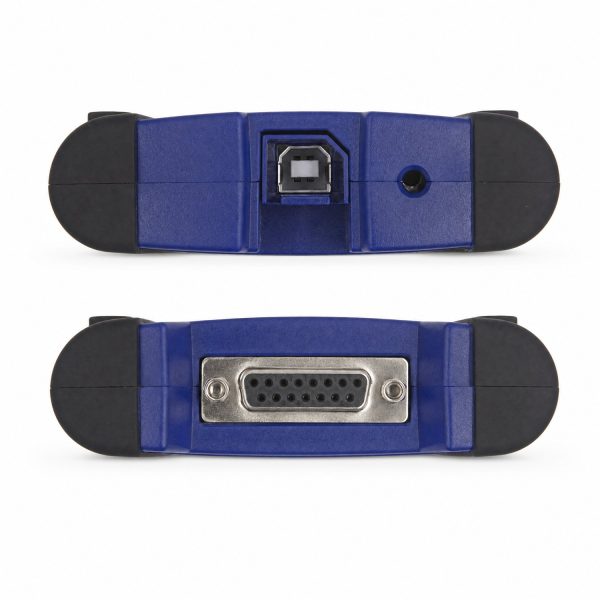

• Legătura cu laptopul: USB.
• Laptop: Windows 7, 8 sau 10, 32 sau 64 de biți.

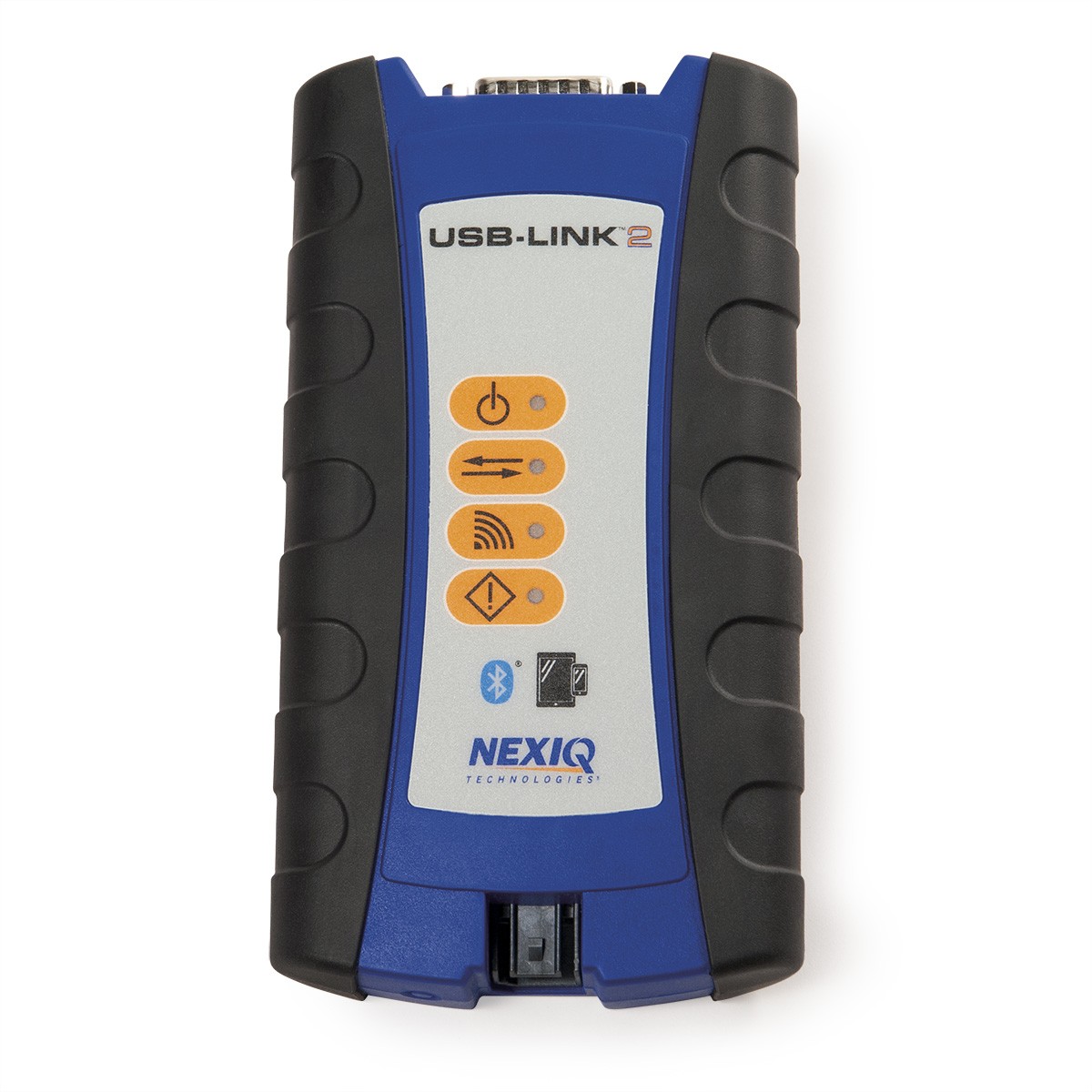

• Pe carcasă: patru LED-uri.

Conținutul pachetului

• interfața NEXIQ 2 USB-Link;
• adaptor OBD II (441013) și adaptor J1962 OBD II (444009);
• adaptor Deutsch de 6 și 9 pini (402048) și Deutsch de 3 pini, cu conectori tată și mamă (441033);

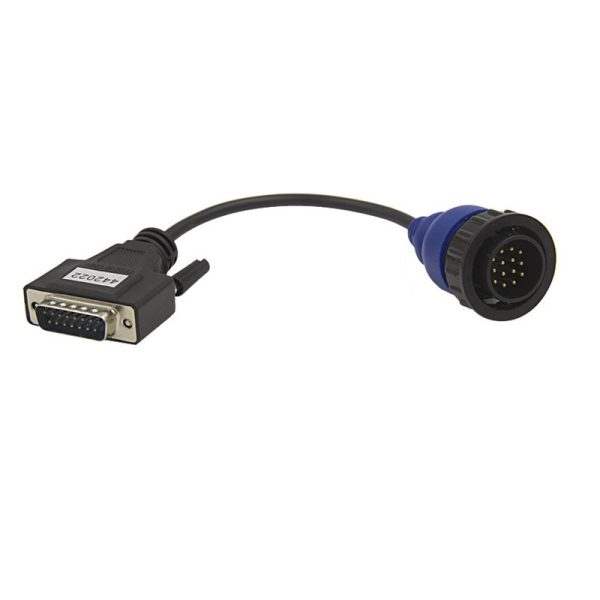

• adaptoare Volvo de 14 pini (442022) și de 8 pini (442020);
• adaptor Komatsu de 12 pini (442021);
• adaptor CAT de 9 pini (448015);
• cablu USB.

Dacă preferi să lucrezi fără laptop: testerul Topdon ArtiDiag HD. E portabil, merge pe vehicule comerciale de 12 și de 24 V și are propriile adaptoare de mufă. Dintre procedurile lui: regenerarea filtrului de particule, resetul sistemului SCR, codarea injectoarelor și testul de decuplare a cilindrilor. Codare de module nu face, iar legătura cu vehiculul e numai pe cablu. Mai multe variante: testerele pentru camioane.

Întrebări frecvente

Merge NEXIQ 2 pe camioanele cu CAN FD sau DoIP?
Nu. Pentru camioanele care le folosesc, nu e interfața potrivită.

Pe ce standarde lucrează?
Pe RP1210, în variantele A, B și C, și pe SAE J2534.

Merge pe autoturisme?
Nu. E făcută pentru vehicule grele, utilaje și mașini agricole.

Ce mufe acoperă adaptoarele?
OBD II, Deutsch de 3, 6 și 9 pini, Volvo de 8 și 14 pini, Komatsu de 12 pini și CAT de 9 pini.

Descrie-ne ce fel de lucrări ai în atelier la vehiculele grele și îți spunem dacă ți se potrivește mai bine o interfață pentru laptop sau un aparat de mână: scrie-ne.
