Kit diagnoză compatibil cu utilaje JCB, interfață pentru ServiceMaster

Despre produs: ce cumperi, de fapt

Un buldoexcavator care intră în avarie la jumătatea zilei nu se lămurește cu un cititor de coduri de mașină. Priza e alta, magistrala e alta, iar erorile sunt scrise în limbajul utilajului. Kitul de diagnoză compatibil cu JCB acoperă exact partea asta: o interfață de tip Data Link Adapter care se leagă la conectorul de diagnoză al utilajului și trimite datele, prin USB, către un laptop cu Windows.

Interfața nu are ecran. Nici nu îi trebuie. Munca se vede în aplicația de service de pe laptop, unde alegi întâi domeniul și familia de utilaj, apoi intri în modulele mașinii din fața ta.

E o sculă de marcă, nu una universală. Aici stă și puterea, și limita ei: intră adânc în electronica utilajelor JCB, dar nu are ce căuta pe un Komatsu sau pe un Hitachi.

Ce poate la diagnoză pe un utilaj oprit în hală

Ajungi la calculatoarele utilajului și la ce au ele memorat, nu doar la un cod generic:

• Citire coduri de eroare — cu descrierea defectului, nu doar cu numărul lui.
• Ordonare după prioritate — vezi întâi ce oprește utilajul din lucru.
• Istoric de erori — ce a mai înregistrat mașina înainte să ajungă la tine.
• Date live — valori în timp real de la senzori, module și actuatoare.
• Ștergere coduri — după ce ai remediat cauza.
• Identificarea versiunilor de software — afli ce program au montat modulele.
• Rapoarte — se salvează și se tipăresc pentru dosarul de service.

Proceduri de service și reglaje care se fac din laptop

Aici se schimbă socoteala. Aparatul nu doar citește, ci intervine acolo unde producătorul a lăsat deschis:

• Calibrare și parametrizare ECM — reglezi calculatorul de motor după o intervenție.
• Modificarea datelor de configurare — schimbi setările utilajului, în limita drepturilor aplicației.
• Gestionarea intervalelor de service — readuci contorul de întreținere la zero după revizie.
• Verificarea standardelor de întreținere — vezi dacă reviziile au fost făcute la timp.
• Depistarea utilizării abuzive — ce a îndurat utilajul în mâinile altcuiva.
• Teste de componente — comanzi o piesă ca să o verifici înainte de a o schimba.

Ultimele două fac diferența la un utilaj cumpărat la mâna a doua. Un raport scos înainte de plată costă mult mai puțin decât un motor.

Cum se leagă la utilaj și pe ce vorbește

Pe carcasa adaptorului sunt tipărite chiar magistralele pe care lucrează: CAN bus și J1708. Sunt cele două rețele pe care își trimit datele modulele utilajelor grele. Alături de ele, pe aceeași față, mai sunt două indicatoare: unul pentru alimentare și unul pentru legătura cu calculatorul.

Legătura fizică se face în doi pași. Cablul dinspre adaptor se prinde cu șuruburi moletate, ca să nu sară la vibrații, iar la capătul dinspre utilaj ai conectorul de 9 pini pentru priza de diagnoză. Pentru mașinile mai vechi, în kit vine și un cablu de 6 pini. Spre laptop merge un cablu USB obișnuit.

Unde stă față de o sculă multimarcă

La 12.039 de lei, întrebarea firească e de ce n-ai lua un tester care prinde zece mărci de utilaje. Răspunsul ține de adâncime. Testerul multimarcă îți dă codurile de motor și de transmisie pe multe echipamente; scula de marcă ajunge la parametrii pe care producătorul îi deschide doar propriei aplicații.

Aplicația e împărțită pe domenii, iar în fiecare domeniu intri pe familia de utilaj. Se văd chiar în fotografie: buldoexcavatoare, excavatoare, excavatoare compacte, manipulatoare telescopice, încărcătoare pe roți, skid steer, Teletruk, autobasculante articulate, compactoare vibratoare, stivuitoare de teren accidentat, Telemaster și dumpere de șantier. Alături de construcții, aplicația are secțiuni separate pentru utilajele agricole, salubritate, generatoare și echipamente de apărare.

Ce trebuie să știi înainte să comanzi

Le spunem acum, nu după livrare:

• Nu are ecran. Fără un laptop cu Windows, cutia nu face nimic singură.
• Nu intră în priza auto cu 16 pini. Lucrează pe conectorii de utilaj greu.
• Funcțiile online nu merg. Tot ce cere autentificare la serverele producătorului rămâne în afară; îți rămân diagnoza, testele și procedurile care se execută local, lângă utilaj.
• Acoperirea ține de versiunea instalată. Utilajele foarte noi cer o versiune extinsă, care se plătește separat.
• Adaptorul lucrează doar cu aplicația mărcii. Nu îl refolosești ca interfață generică pentru alte utilaje.

Specificații tehnice, pe scurt

Adaptor fără ecran și fără sistem propriu, alimentat din priza de diagnoză a utilajului. Comunică pe CAN și pe J1708, are patru indicatoare de stare pe față și se leagă la calculator prin USB. Spre mașină se folosesc cablurile de 9 și de 6 pini, prinse în adaptor cu șuruburi moletate.

Aplicația de service rulează pe Windows. Meniurile nu sunt în română, se lucrează în engleză, iar termenii tehnici se învață în câteva utilizări. Kitul vine într-o valiză din plastic dur, formată prin suflare, gândită să fie cărată pe șantier, nu ținută pe birou.

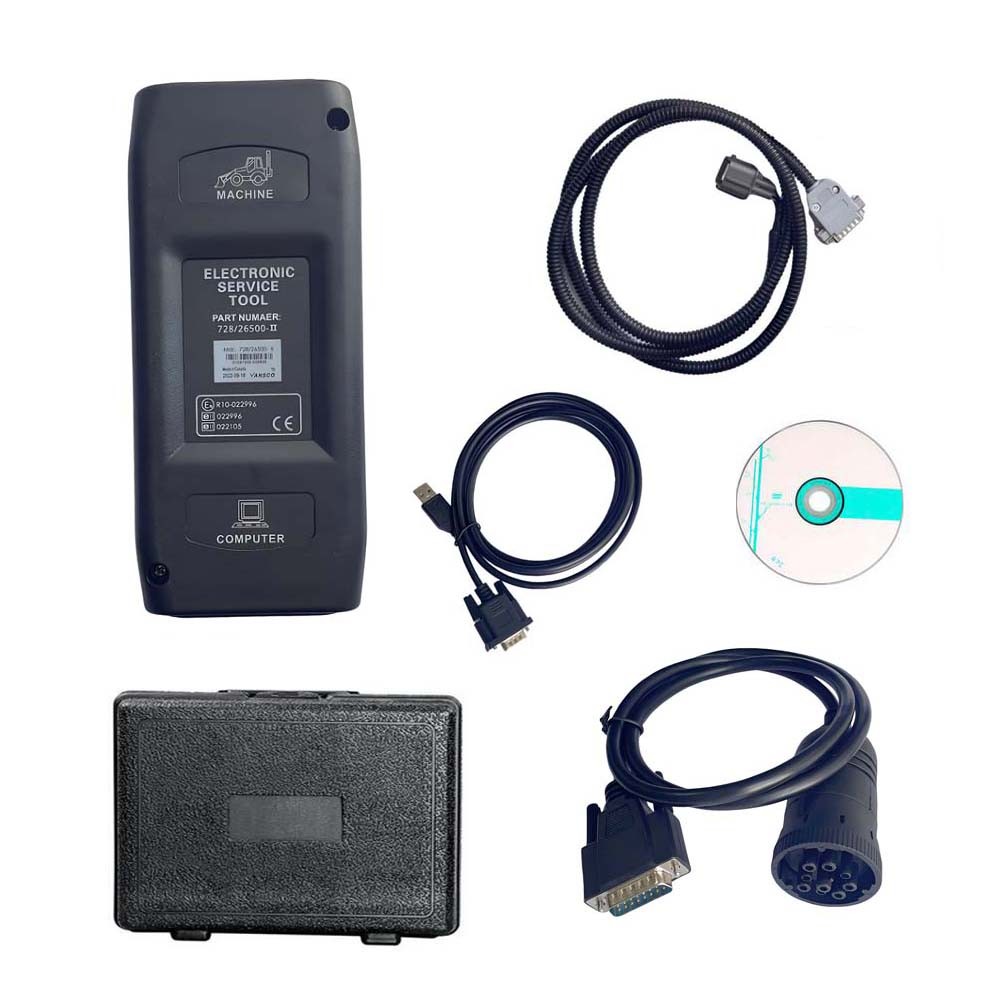

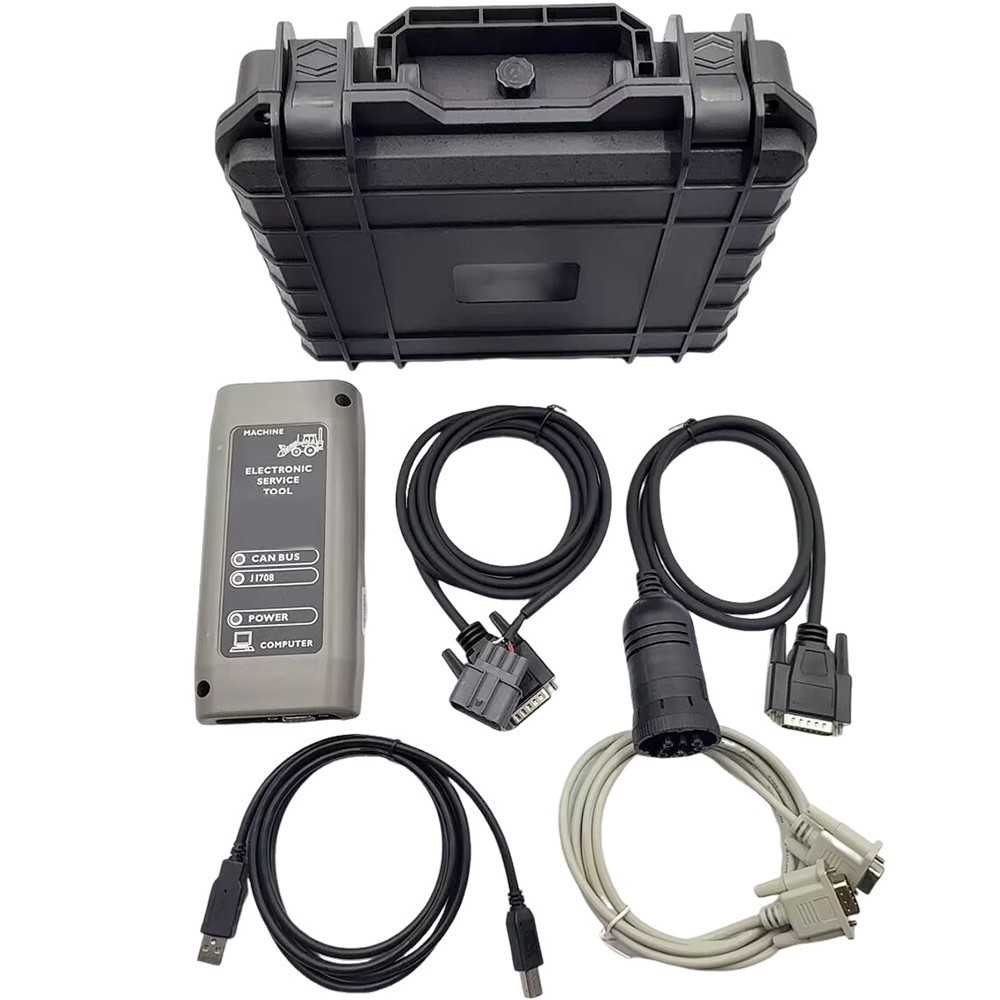

Ce conține pachetul

• interfața de diagnoză, cu indicatoare de stare
• cablu de 9 pini pentru priza utilajului
• cablu de 6 pini pentru utilajele mai vechi
• cablu USB spre laptop
• valiză de transport

Setul de cabluri poate diferi ușor între loturi, iar laptopul nu face parte din pachetul de bază. Denumirea produsului menționează și documentație tehnică: ediția exactă livrată se confirmă la comandă, împreună cu versiunea de software, ca să știi din start ce primești.

Întrebări frecvente

Softul se plătește anual sau o singură dată?
Aplicația vine în versiunea existentă la momentul livrării și nu are un abonament pe care să-l încasăm noi lunar sau anual. Când apar utilaje mai noi decât acoperă versiunea ta, treci pe una extinsă, contra cost, ca la orice sculă de marcă. Spune-ne dinainte ce ani au utilajele tale și îți zicem dacă versiunea standard îți ajunge.

Merge pe un utilaj JCB fabricat anul trecut?
Depinde de versiunea de software, nu de interfață. Cutia vorbește aceleași magistrale și pe utilajele noi; aplicația e cea care trebuie să cunoască modelul. Trimite-ne seria utilajului înainte de comandă, ca să verificăm în loc să ghicim.

Am nevoie de laptop separat?
Da. Interfața e doar puntea dintre utilaj și calculator, iar diagnoza se vede pe ecranul laptopului. Merge un laptop obișnuit cu Windows și port USB. Dacă nu ai unul de rezervă pentru atelier, îți putem recomanda unul din secțiunea de laptopuri pentru diagnoză.

Îmi arată orele de funcționare ale utilajului?
Da, orele și istoricul de erori se citesc, iar asta e chiar unul dintre motivele pentru care merită scula la o achiziție de mâna a doua. Citire, atât. Nu facem și nu explicăm modificarea contoarelor, pentru că e o intervenție asupra istoricului mașinii, nu o reparație.

Pot verifica un utilaj înainte să-l cumpăr?
Da, și e cea mai profitabilă utilizare a kitului. Într-o jumătate de oră scoți codurile memorate, istoricul, orele lucrate și dacă reviziile au fost respectate. Raportul se salvează, așa că îl poți pune pe masă la negociere.

E același lucru cu un tester multimarcă pentru utilaje?
Nu. Testerul multimarcă acoperă mai multe branduri, dar rămâne la nivelul de coduri și date live. Kitul ăsta merge doar pe o marcă, în schimb ajunge la calibrări, la parametrizarea calculatorului de motor și la datele de configurare. Sunt scule complementare, nu concurente.
