Adaptor diagnoză Inline 6, compatibil cu motoare Cummins, conform RP1210

Despre produs

Dacă intri în zece ateliere de camioane din România și te uiți în sertarul de scule electronice, în cel puțin șase găsești cutia asta. Nu pentru că ar fi cea mai nouă. Pentru că e cea care merge cu aproape orice program și pe aproape orice utilaj mai vechi.

Inline 6 e interfața RP1210 compatibilă cu motoarele diesel Cummins, generația clasică. O legi între mufa de diagnoză a mașinii și un calculator, apoi lucrezi în programul de service instalat pe calculator. Ecran nu are, meniuri nu are, iar singură nu face absolut nimic.

Pe capacul argintiu se citesc etichetele porturilor, iar ele îți spun tot ce trebuie despre aparat: două canale CAN separate, un port USB, unul serial, o intrare dinspre motor și una dinspre calculator. Un aparat care își scrie schema pe el.

Ce poate la diagnoză prin programul de service

Interfața cară mesajele; ce vezi pe ecran ține de aplicația instalată și de motorul din fața ta:

• Erori pe motor, transmisie și frânare — interogarea nu se oprește la motor, dacă vehiculul oferă și celelalte sisteme.
• Ștergerea erorilor — după intervenție, ca istoricul de flotă să rămână curat.
• Valori în timp real — turație, temperaturi, presiuni, debit de aer și tensiuni, urmărite în timp ce motorul merge.
• Salvare și export de sesiuni — scoți datele afară și le analizezi mai târziu, la birou.
• Rapoarte de stare — de pus în documentația tehnică a atelierului sau în dosarul mașinii.
• Lucru fără internet — citirea erorilor, datele live și probele obișnuite rulează local.

Reglaje, configurări și proceduri după reparație

Ce poți schimba, nu doar citi:

• Testarea activă a componentelor — ventilatoare, injectoare, supape de recirculare, relee și senzori, puse în funcțiune din program.
• Configurare din calculatorul de motor — turație maximă, mers în gol și praguri de protecție, reglajele obișnuite pe o flotă.
• Reprogramare cu o calibrare locală — încarci un fișier aflat pe calculator, acolo unde motorul o acceptă.

Porturile și magistralele, citite de pe capac

Etichetele de pe aparat sunt o hartă. Două dintre ele marchează canalele CAN, iar asta înseamnă că interfața poate asculta două magistrale deodată, recunoscând singură dacă merg la 250 sau la 500 kbps.

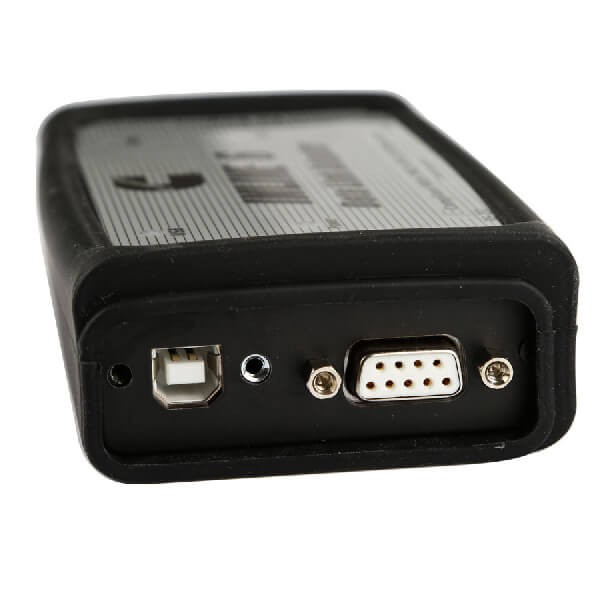

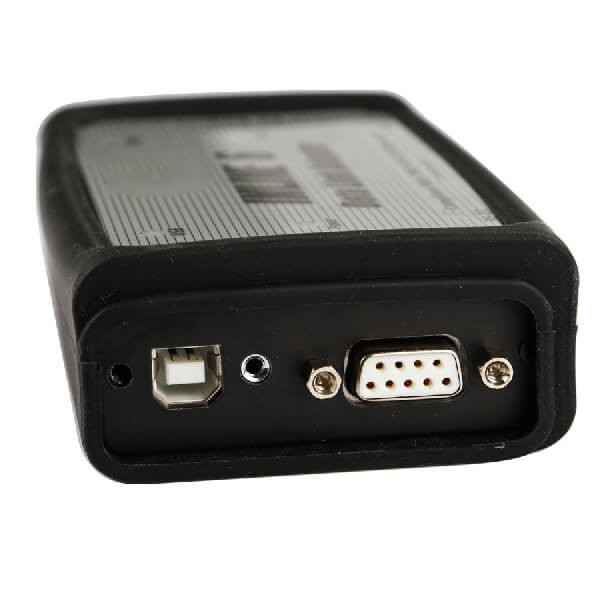

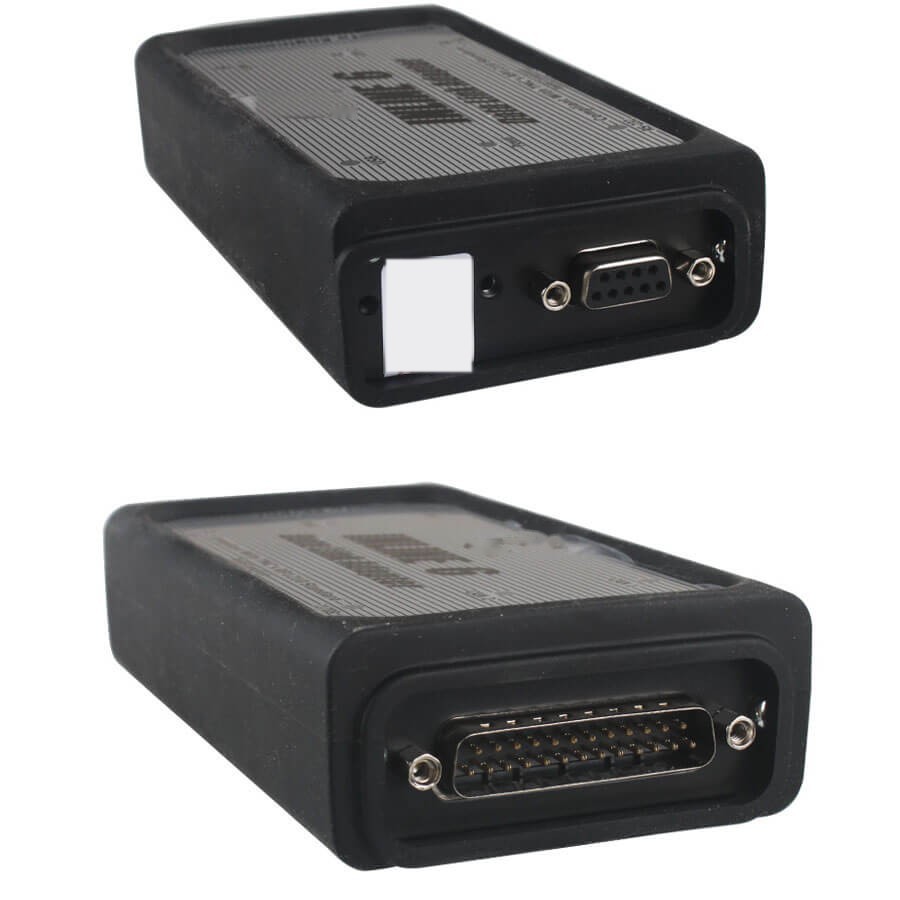

Restul etichetelor arată felul în care se leagă la calculator. Ai portul USB, cel folosit de toată lumea, dar ai și un port serial cu 9 pini. Pare o rămășiță din alt deceniu. Nu e: în multe ateliere există un calculator vechi ținut special pentru programe care nu mai merg pe nimic modern, iar acela nu are altă cale de legătură.

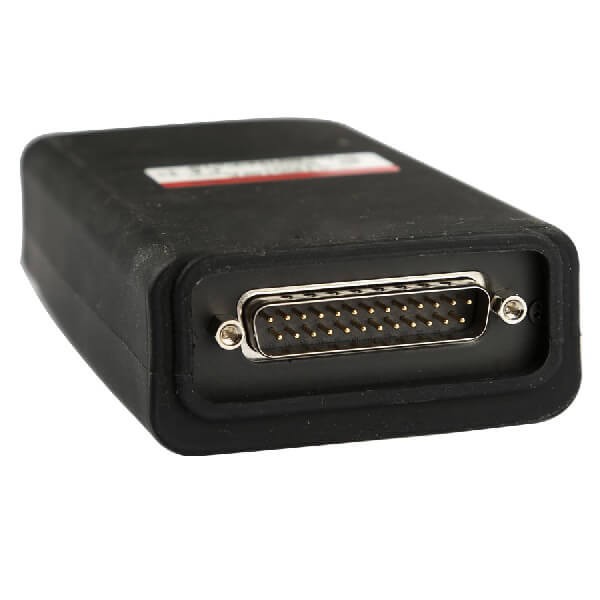

Spre motor iese un conector cu 25 de pini, la care se cuplează cablurile din trusă: mufa OBD-II, cea de 9 pini Data Link, cea cu 2 și 3 contacte tip Deutsch. Comunicarea acoperă J1708 cu J1587 pe partea serială și J1939 pe CAN, plus ISO 15765.

Unde stă față de generația a șaptea

Două lucruri o țin în viață. Primul e conformitatea RP1210: nu ești legat de un singur program, ci poți lucra și cu aplicații de service ale producătorilor și cu programe terțe care respectă standardul. Al doilea e plaja largă de alimentare: de la 8V până la 50V, preluată din instalația mașinii. Practic, aceeași cutie lucrează și pe o autoutilitară de 12V, și pe un utilaj greu de 24V.

Ce nu are: legătură fără fir și CAN FD. Pe motorizările cele mai recente dialogul poate rămâne incomplet, iar acolo generația a șaptea e alegerea corectă. Pentru un atelier cu flotă în vârstă, discuția se închide însă aici, la un cost vizibil mai mic. Vezi și restul aparatelor din categoria de testere pentru camioane.

De reținut înainte de comandă

Ce se cumpără separat și ce nu se poate:

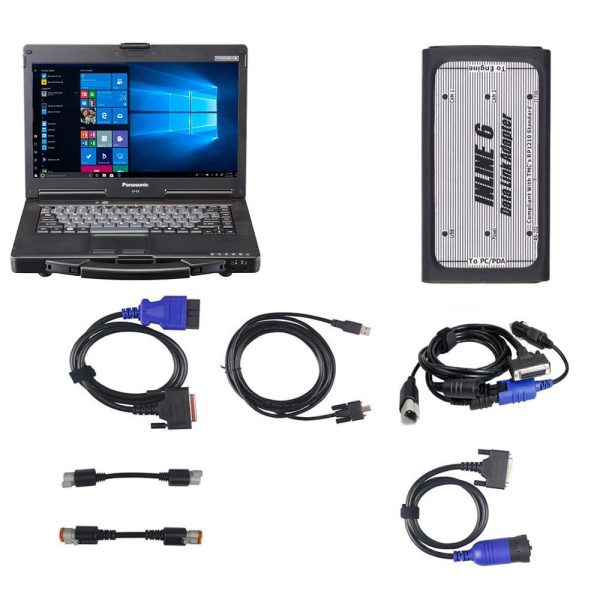

• Calculatorul și programul de diagnoză nu sunt în cutie. Fotografiile de prezentare arată uneori și un laptop; el nu face parte din pachet.
• Fără wireless, fără CAN FD. Generația asta comunică doar pe fir.
• Pe motoarele cele mai proaspete ale mărcii dialogul poate rămâne incomplet. Pentru ele, certificat e doar aparatul de firmă.
• Licența oficială a aplicației de service nu vine cu produsul, iar operațiunile validate prin conturile producătorului rămân închise pe un echipament compatibil.
• Nu e scaner de autoturisme și nu diagnostichează stivuitoare ca atare; lucrează pe motor.
• Ce vezi în meniuri depinde de versiunea de program instalată. Varianta extinsă se comandă separat.

Date tehnice

Cutie dreptunghiulară cu manșon de cauciuc și capac serigrafiat cu etichetele porturilor. Alimentarea acceptă între 8 și 50V, preluată de la vehicul, ceea ce acoperă atât instalațiile de 12V, cât și cele de 24V.

Aparatul de referință al mărcii are un procesor pe 32 de biți la 140 MHz, șase LED-uri de stare pentru alimentare, USB, serial și cele două canale CAN, iar temperatura de lucru declarată merge de la -40 °C la +85 °C. Programele compatibile sunt aplicația de service a mărcii, utilitarul ei de specificații, editorul de calibrări și orice altă aplicație care respectă standardul RP1210.

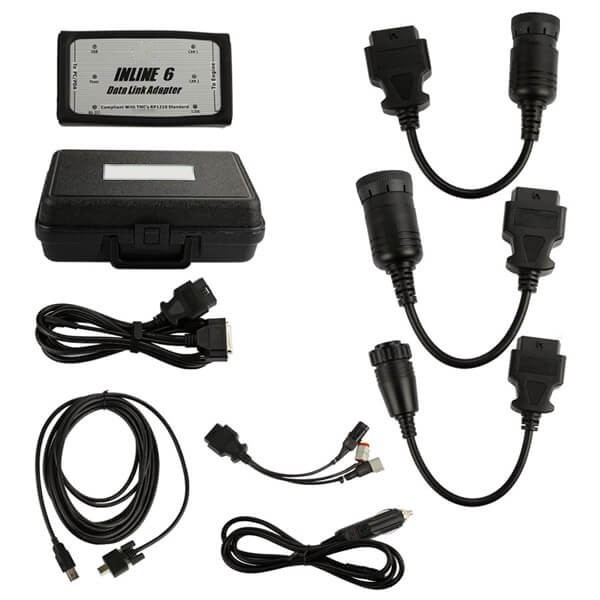

Ce primești în pachet

• interfața de diagnoză
• cablu Data Link spre priza OBD-II
• cablu USB
• cablu cu mufe de 2 și 3 contacte
• cablu Data Link cu mufă de 9 pini
• doi conectori de 3 pini

Ce cabluri intră efectiv în cutie mai diferă de la o serie de fabricație la alta.

Întrebări și răspunsuri

Merge și pe motoarele noi ale mărcii?
Parțial, și aici trebuie să fim direcți. Pe motorizările cele mai noi dialogul poate rămâne incomplet, fiindcă generația asta de interfață nu are CAN FD. Dacă flota ta e mai veche de câțiva ani, nu vei simți nimic. Dacă tocmai ai cumpărat camioane noi, întreabă-ne înainte: îți spunem dacă mai are rost sau dacă merită direct generația următoare.

Lucrează și cu alte programe decât cel al mărcii?
Da, iar ăsta e chiar punctul ei forte. Standardul RP1210 o face vizibilă pentru aplicațiile de service ale producătorilor și pentru programele terțe care îl respectă. Într-un service care ține pe același calculator patru softuri diferite, lucrul ăsta scutește o cutie în plus.

Îl pot lega la un calculator vechi?
Da, și e un avantaj real. Lângă portul USB stă unul serial, cu 9 pini, gândit tocmai pentru stațiile de generație veche. De aici vine, în bună parte, răspândirea ei prin ateliere.

Merge și pe 24V, și pe 12V?
Da, fără accesorii suplimentare. Plaja de alimentare pleacă de la 8V și urcă până la 50V, iar curentul îl ia din instalația mașinii. Amândouă tensiunile intră confortabil în interval.

Ce reglaje pot face din calculatorul de motor?
Turația maximă, mersul în gol și pragurile de protecție intră, atât cât permit vehiculul și nivelul de acces al aplicației. Ce depinde de conturile producătorului rămâne pe dinafară.

Ce primesc, concret, și ce îmi mai trebuie?
În cutie găsești interfața împreună cu cablurile pentru mufele de diagnoză. Îți mai trebuie un calculator pe Windows, cu aplicația de service instalată pe el. Dacă nu ai încă o stație pregătită, scrie-ne și te ajutăm să o pui la punct.
