Interfață multiplexor compatibilă cu excavatoare Hitachi, software MPDR 3.9

Descrierea produsului

Pe un excavator, jumătate din reclamații nu vin de la motor. Vin din hidraulică: braț care se mișcă lent, pompă care nu ține debitul, mod de lucru care nu se schimbă. Un scaner care citește doar codurile motorului te lasă exact acolo unde erai.

Interfața aceasta e făcută pentru cealaltă jumătate. E un echipament compatibil cu excavatoarele Hitachi, de tip multiplexor, pe care îl legi cu un cablu USB de laptop și pe care rulează sistemul de service al mărcii, în versiunea MPDR 3.9. Ecran nu are. Vezi tot pe laptop, inclusiv presiunile din instalația hidraulică și debitul pompei.

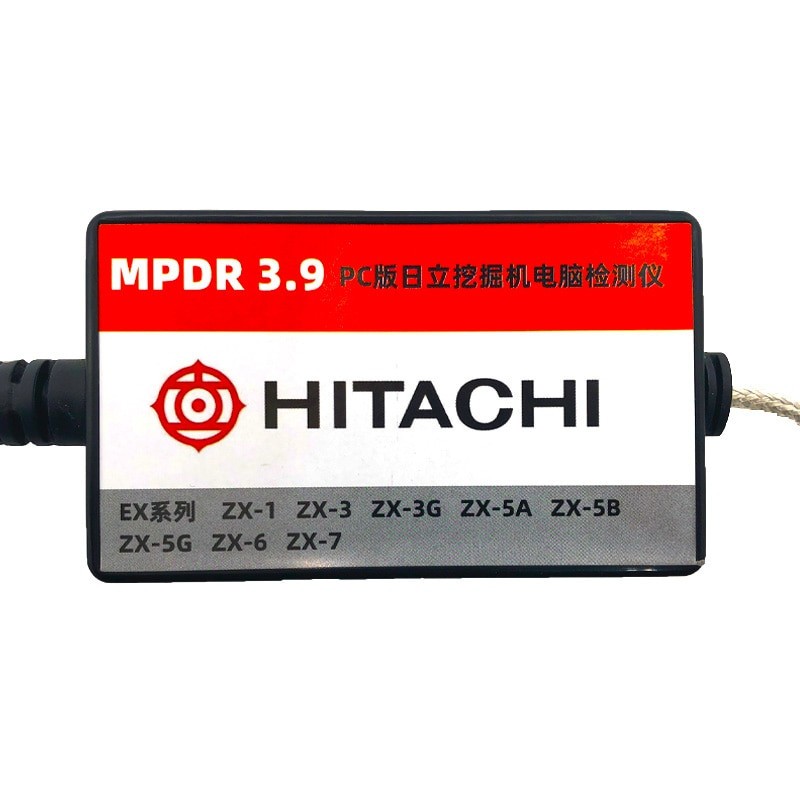

Pe eticheta aparatului sunt tipărite chiar seriile pe care le acoperă: seria EX, apoi ZX-1, ZX-3, ZX-3G, ZX-5A, ZX-5B, ZX-5G, ZX-6 și ZX-7. E cea mai limpede verificare pe care o poți face înainte de comandă: te uiți pe plăcuța utilajului și cauți seria în lista de mai sus.

Ce poate la diagnoză pe un excavator

Prin sistemul de service instalat pe laptop ajungi la motor, la hidraulică și la instalația electrică:

• Citirea codurilor — cu semnificația fiecărui cod și cu acțiunea corectivă recomandată de sistemul de autodiagnoză, nu doar cu numărul lui.
• Ștergerea codurilor — după remediere, ca să vezi limpede dacă defectul reapare.
• Presiunile hidraulice — valorile din instalație, acolo unde se ascund cele mai multe probleme ale unui excavator.
• Date în timp real — ce trimit senzorii și comutatoarele: debitul pompei, modul de lucru selectat, turația motorului.
• Testul de dezactivare a cilindrilor — oprești cilindrii pe rând și prinzi imediat pe cel care trage prost.

Proceduri de service după înlocuirea unei piese

Ce faci după ce ai schimbat ceva și trebuie să anunți calculatorul:

• Codarea injectoarelor — scrii în calculator codurile injectoarelor montate, ca dozajul să plece de la valorile corecte.
• Activarea funcțiilor din calculator — comanzi actuatori și componente direct, ca să confirmi că răspund.
• Reglaje și adaptări — de la turația motorului până la valorile din hidraulică, în limita permisă de sistem.

Ce înseamnă multiplexor și de ce contează în teren

Un multiplexor e o interfață care duce, pe același cablu, mai multe module și mai multe generații de mașini. Concret: nu mai umbli la echipament când treci de la un excavator la următorul.

Diferența se simte la deplasare. Când ai de mers la trei utilaje aflate în locuri diferite, o valiză de adaptoare devine o problemă în sine. Aici cari o cutie mică, cablul ei ramificat în două mufe și laptopul. Restul stă în program.

Legătura cu laptopul se face prin USB, iar alimentarea de comunicație vine prin priza de diagnoză a mașinii. Sunt acoperite instalațiile de 12V și cele de 24V, deci și mini-excavatorul, și utilajul mare de carieră.

Unde stă față de un scaner multimarcă de utilaje

Un aparat multimarcă de vehicule grele îți dă acces pe zeci de mărci, dar rămâne aproape mereu la suprafață: coduri, date live, câteva proceduri. Un mecanic care lucrează în principal pe o singură marcă de excavatoare pierde acolo tocmai partea care contează.

Interfața aceasta face contrariul. Nu prinde nimic în afara mărcii pentru care e făcută, în schimb ajunge la presiuni, la codări de injectoare și la testele de cilindri. Dacă în curte ai mărci amestecate, uită-te și peste testerele pentru utilaje de construcții, apoi hotărăște ce îți trebuie mai mult: lățime sau adâncime.

Ce trebuie să știi înainte să comanzi

Patru lucruri care produc cele mai multe returnări:

• Nu diagnostichează autoturisme. Nu e scaner OBD-II generic și nu se comportă ca unul.
• O singură marcă. Lucrează prin sistemul propriu al mărcii pentru care e construit, iar restul curții rămâne pe dinafară.
• Laptopul nu e inclus, iar programul cere Windows 7 sau Windows 10. Pe un sistem mai nou, instalarea devine o poveste separată.
• Codările și activările din calculator sunt operațiuni pentru cineva obișnuit cu utilajele grele. O comandă dată aiurea poate scoate mașina din lucru.

Date tehnice

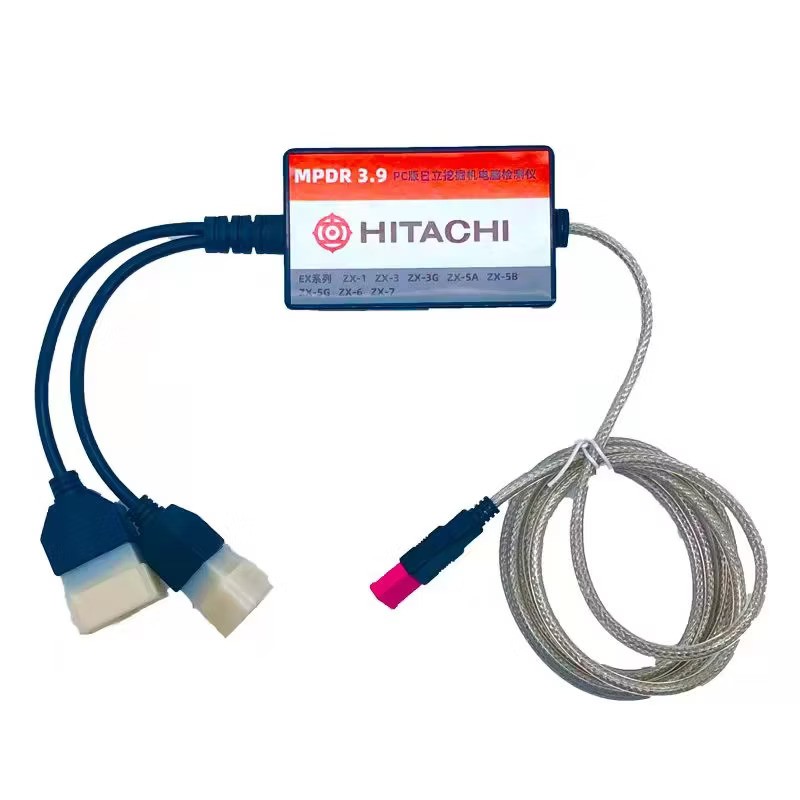

Cutie compactă de interfață, cu cablu ramificat în două mufe către priza utilajului și cablu ecranat de date. Conectarea la calculator se face prin USB. Instalațiile acoperite sunt de 12V și de 24V, iar alimentarea vine din priza de diagnoză.

Sistemul de service cere Windows 7 sau Windows 10 și poartă versiunea de software 3.9. Acoperirea pe serii e cea tipărită pe aparat, iar utilajele vizate sunt cele construite aproximativ între 1998 și 2021. Ce prinde efectiv pe un model anume ține de versiunea programului, nu de cutie.

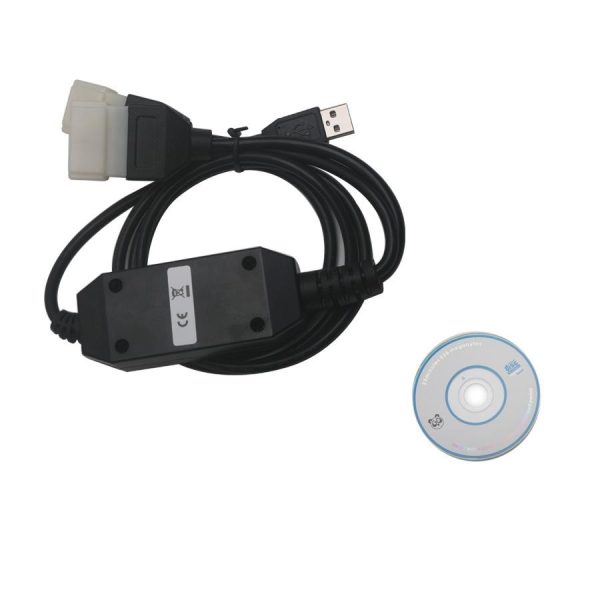

Ce conține pachetul

• cutia de interfață, împreună cu cablurile ei
• cutie de transport
• linkul de descărcare a software-ului

Ce intră exact în cutie mai diferă de la o serie de fabricație la alta.

Întrebări frecvente

Merge și pe alte utilaje ale mărcii, nu doar pe excavatoare?
Aparatul e construit în jurul gamei de excavatoare, iar seriile tipărite pe el sunt de excavatoare. Alte echipamente ale mărcii pot fi acoperite, dar asta ține de versiunea de software instalată, nu de interfață. Nu presupune nimic: trimite-ne seria utilajului și verificăm.

Cum aflu dacă utilajul meu e pe listă?
Cauți seria pe plăcuța mașinii și o compari cu cele scrise pe aparat: seria EX, ZX-1, ZX-3, ZX-3G, ZX-5A, ZX-5B, ZX-5G, ZX-6 și ZX-7. Dacă seria ta e acolo, ești acoperit de principiu. Anul de fabricație rămâne al doilea filtru.

Chiar arată presiunile din hidraulică?
Da, e motivul principal pentru care se cumpără. Ai în față valorile din instalație, debitul pompei și restul datelor citite de la senzori. Pe un utilaj de săpat, aici se lămuresc cele mai multe reclamații de tipul „nu mai are putere”.

Îmi trebuie laptop?
Da, obligatoriu. Interfața n-are afișaj propriu, deci nu poate arăta nimic singură. Îți trebuie un calculator pe Windows 7 sau pe Windows 10, cu sistemul de service instalat.

Pot coda injectoare cu el?
Poți. Scrii în calculator codurile injectoarelor montate, ca motorul să plece de la valorile lor reale. E o operațiune serioasă, care cere atenție la ordinea cilindrilor și la codul citit de pe fiecare injector.

E produsul original al mărcii de utilaje?
Nu. E un echipament compatibil, gândit ca alternativă accesibilă la sistemul de diagnoză de reprezentanță. Tot ce trece prin serverele mărcii rămâne închis. Pentru acoperire oficială completă rămâne aparatul de firmă.
