Kit Star C6 Elite cu tabletă rugged Panasonic CF-D1, compatibil cu Mercedes

Descrierea produsului

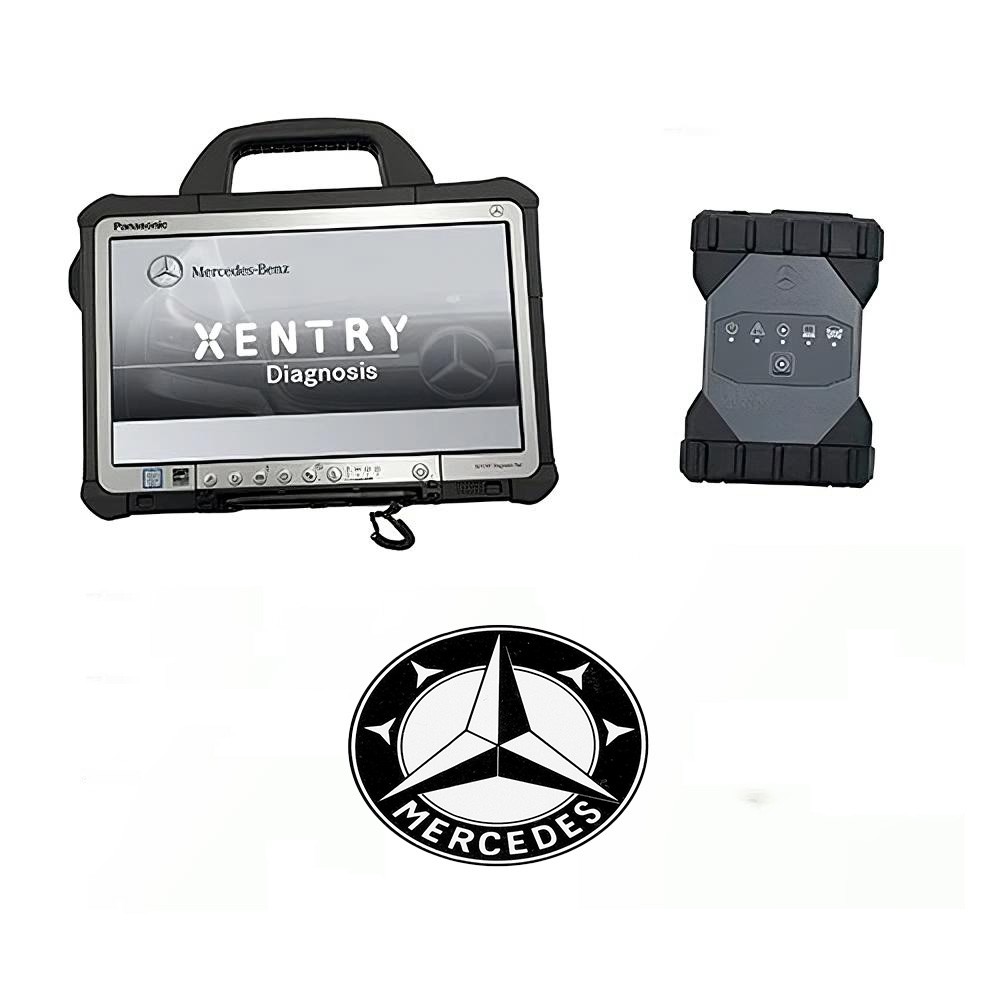

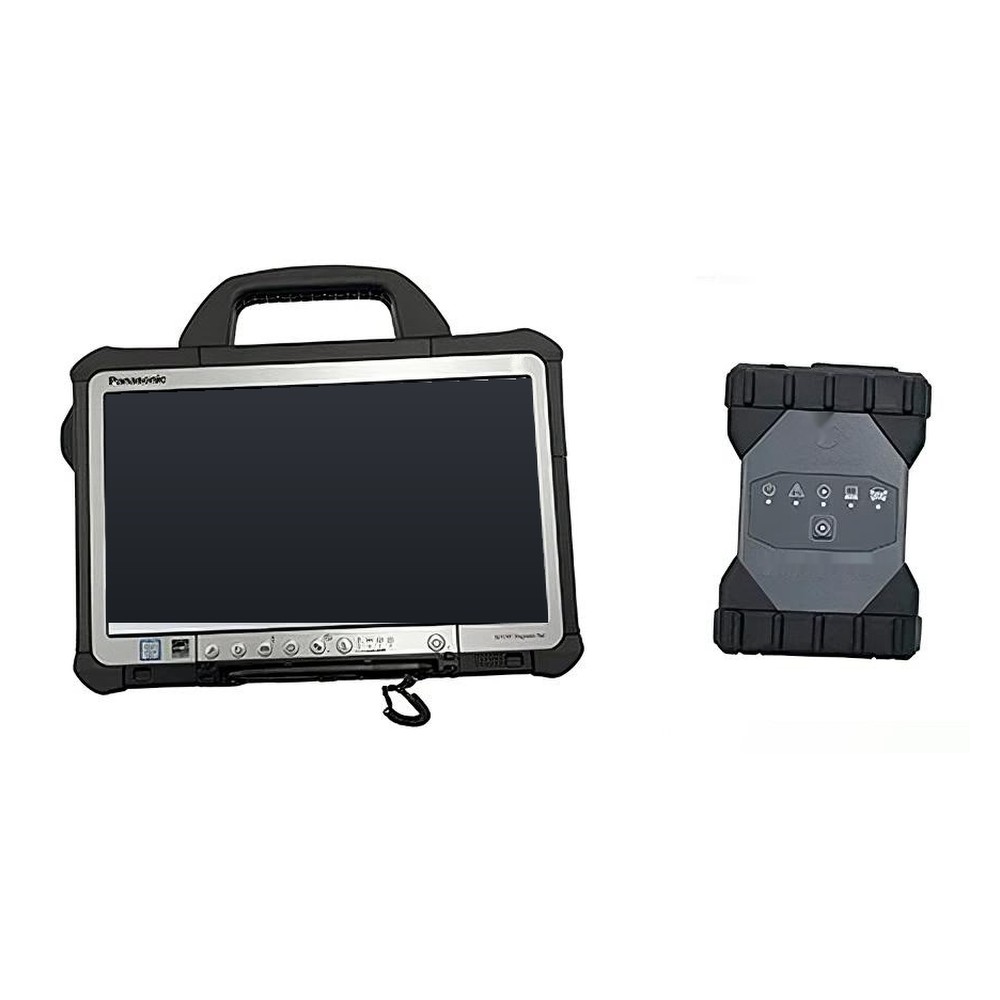

Majoritatea interfețelor de diagnoză pentru Mercedes ajung la tine ca o cutie fără context: un multiplexor, două cabluri și o listă de cerințe pentru calculatorul pe care ar trebui să ruleze programul. Pachetul Star C6 Elite Kit pornește invers. Vine cu tableta pe care lucrezi, o Panasonic Toughbook CF-D1.

Tableta pleacă spre tine configurată și verificată împreună cu interfața, nu ca două piese care urmează să se împrietenească la tine în atelier.

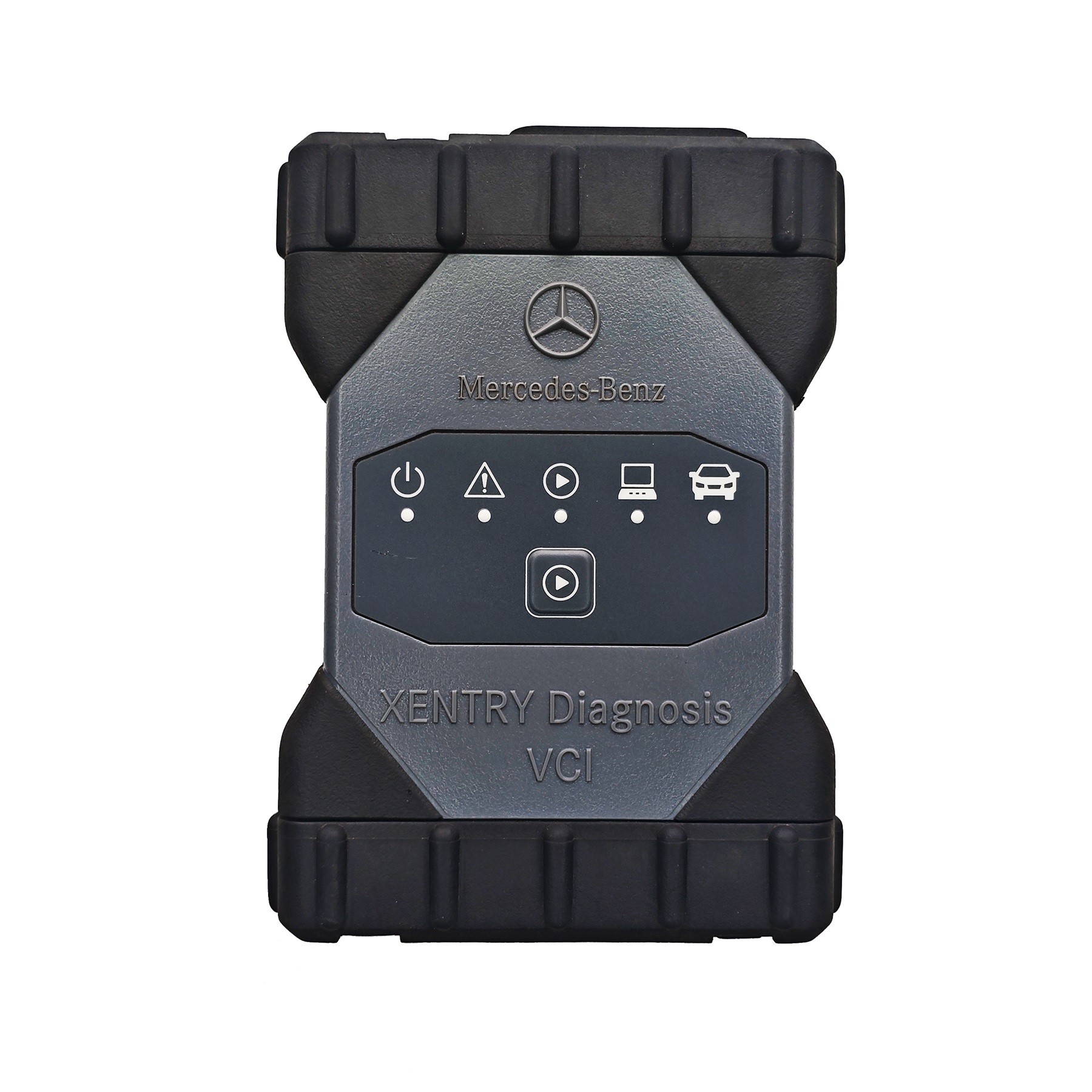

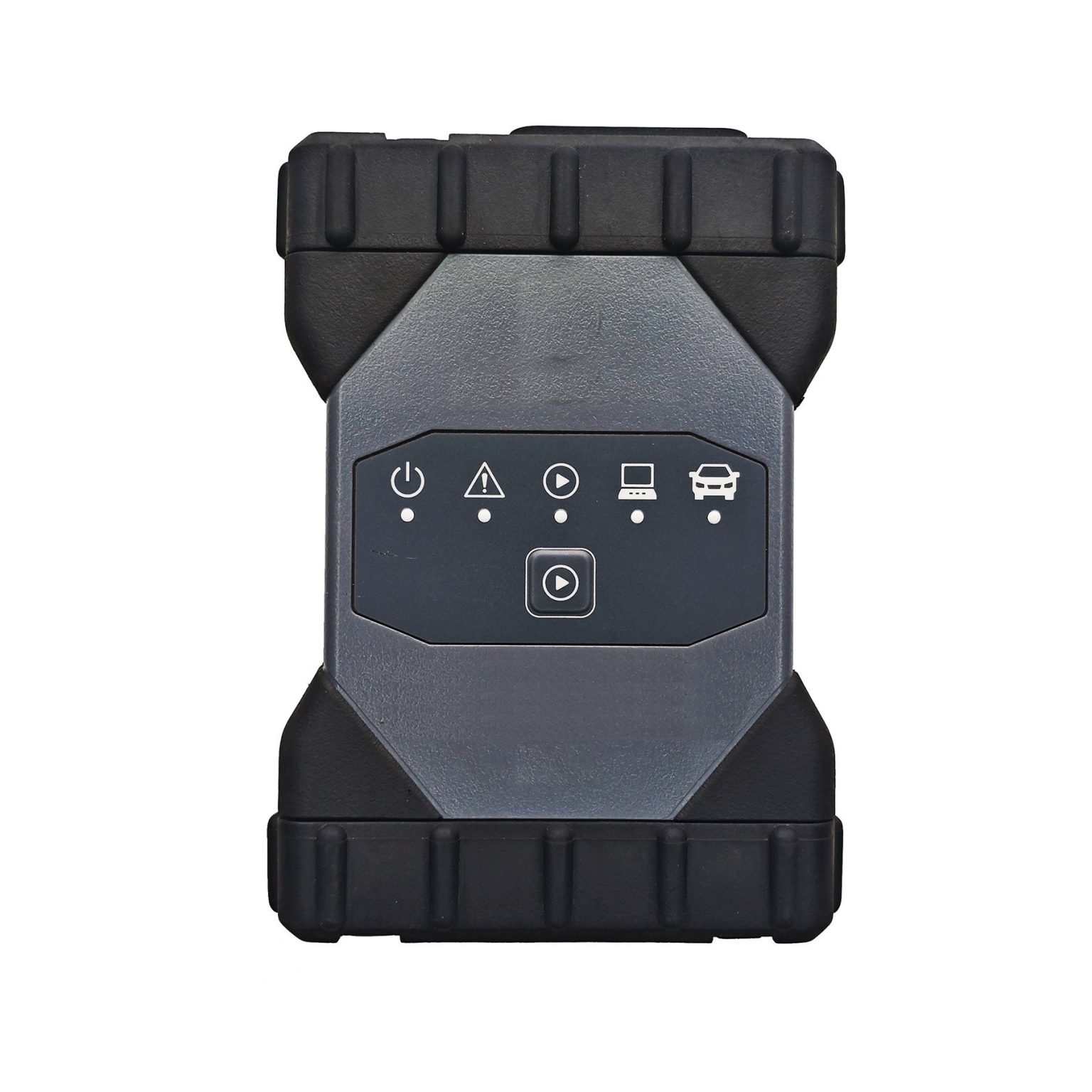

Interfața face parte din familia C6 și duce diagnoza prin Ethernet, adică DoIP, protocolul pe care îl cer generațiile recente ale mărcii. Peste el rămân protocoalele clasice de bord, așa că nu pierzi modulele mai vechi de pe aceeași mașină. Legătura cu tableta se face fără fir.

Cui i se potrivește un ansamblu ca ăsta? Atelierului care nu vrea să transforme punerea în funcțiune într-un proiect de weekend. Dacă ai deja un laptop de diagnoză care se poartă bine, plătești aici pentru ceva ce ai. Dacă nu ai, sau dacă cel pe care îl folosești e un laptop de birou împrumutat de la contabilitate, kitul rezolvă exact partea care se strică prima.

Funcții de diagnoză

Tot ce urmează se face din programul instalat pe tabletă, pe modulele la care are acces mașina respectivă:

• Scanare pe module — trece prin calculatoarele accesibile și îți spune ce sisteme raportează probleme.
• Citirea codurilor de eroare — cu descrierea defectului, nu doar cu numărul lui.
• Ștergerea codurilor — după reparație, nu ca să scapi de martorul aprins.
• Flux de date în timp real — pentru defectele care se arată doar la cald sau doar în sarcină.
• Teste de acționare — comanzi componenta și vezi dacă răspunde, înainte s-o cumperi.
• Motor și transmisie — benzină și diesel, cutii automate, module de selecție.
• Frânare și stabilitate — ABS, ESP, ASR, BAS, SBC.
• Airbag și sisteme de retenție — verificare și ștergere după intervenții la scaune sau la centuri.
• Caroserie și confort — module SAM, aprindere electronică, climatizare, panou de bord, senzori de parcare.

Resetările și procedurile de service

Partea care închide lucrarea, nu doar o descrie:

• Indicatorul de service ASSYST și ASSYST+ — repunerea intervalului după revizie.
• Regenerare staționară a filtrului de particule — pe diesel-urile care nu mai reușesc arderea în mers.
• Resetarea sistemului de tratare a gazelor — după completarea aditivului sau după schimbul unei componente.
• Adaptări și codări de variantă — făcute local, pe cât permit mașina și versiunea de program.
• Învățarea componentelor — după înlocuirea unui modul, acolo unde procedura există.

Interfața, protocoalele și legătura cu tableta

Interfața vorbește ISO 13400 (DoIP) pentru generațiile recente și, dedesubt, protocoalele pe care se sprijină restul parcului: ISO 15765 pentru CAN, ISO 14230 pentru KWP2000, ISO 9141 și SAE J1850. Practic, aceeași cutie ajunge și la un modul de caroserie de acum cincisprezece ani, și la o arhitectură care nu mai răspunde decât prin rețea.

Legătura dintre interfață și tabletă se face prin WiFi, prin cablu de rețea sau prin USB. Wireless câștigi mobilitate în jurul mașinii, ceea ce contează când testezi o comandă și vrei să vezi cu ochii tăi ce se mișcă. Pentru operațiuni lungi, mulți preferă cablul. E o preferință de atelier, nu o regulă.

Alimentarea vine din priza de diagnoză a mașinii. Nu ai nevoie de sursă separată pentru interfață, ci doar de bateria tabletei, care e o problemă rezolvată.

Unde stă kitul față de o interfață vândută singură

Diferența nu e în ce vede pe mașină, ci în cât durează până începi. O interfață seacă îți cere un calculator cu Windows, drivere potrivite, setări de rețea și răbdare. Kitul îți dă acel calculator, ales dintr-o familie construită pentru medii tehnice. La 8.545 de lei, o bună parte din sumă e chiar tableta, nu interfața.

Față de un multiplexor clasic din generația anterioară, cu trusă mare de cabluri pentru conectorii rotunzi de altădată, ansamblul ăsta e orientat spre mașinile de azi. Dacă în curte îți intră des modele de acum douăzeci de ani cu mufe speciale, o interfață cu setul complet de cabluri îți dă mai mult. Dacă lucrezi pe parcul recent, aici ești acasă.

Ce trebuie să știi înainte să comanzi

• Nu e un echipament al mărcii. E un ansamblu compatibil cu vehiculele Mercedes-Benz și SMART, cumpărat pentru preț și pentru acoperirea locală.
• Funcțiile online rămân în afară. Codarea prin serverele producătorului se autentifică pe conturi oficiale. Fără un astfel de cont, lucrezi offline.
• Ce vezi pe o mașină anume depinde de versiunea de program instalată pe tabletă, de anul vehiculului și de calculatoarele montate pe el.
• Programarea când toate cheile s-au pierdut nu intră aici. E o lucrare de altă categorie, cu alt echipament.
• Configurația tabletei poate diferi între loturi. Generația de procesor și memoria nu sunt identice la fiecare livrare, așa că ți le confirmăm înainte de comandă.

Specificații hardware

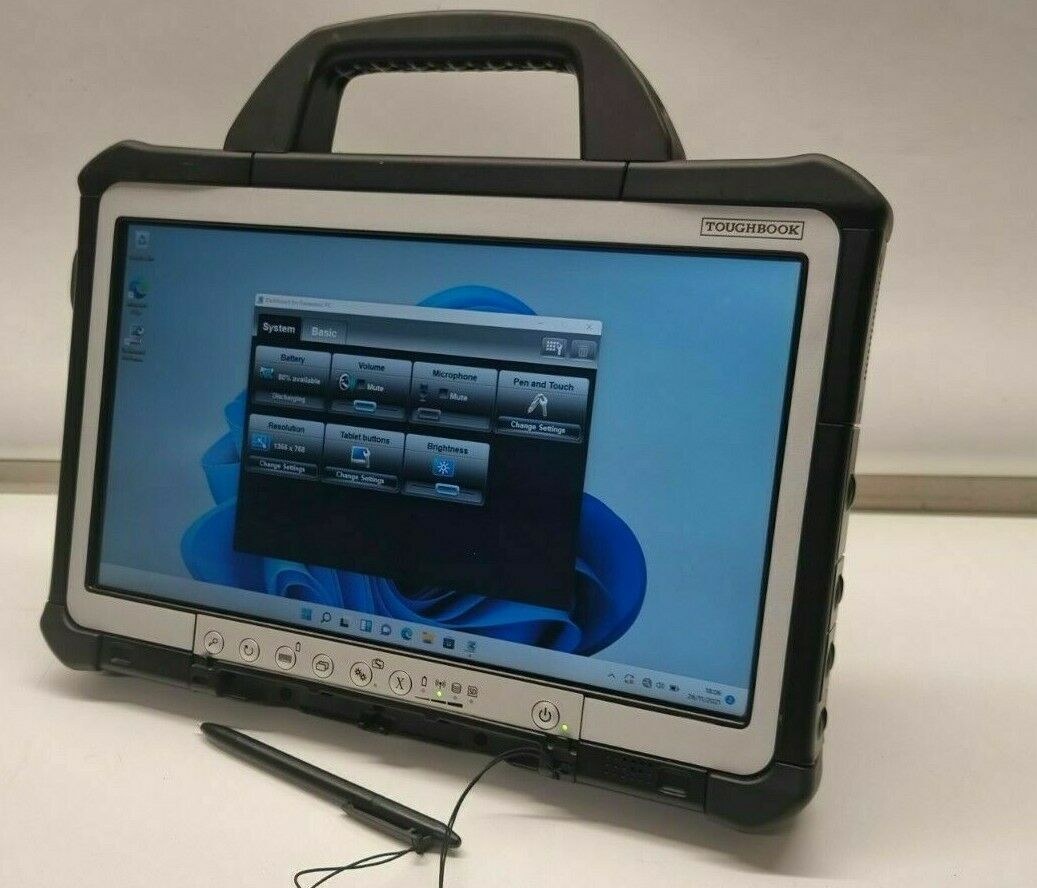

Tableta din kit are ecran tactil de 13,3 inch, în format HD, cu tratament antireflex care ajută când lucrezi cu ușa deschisă și soarele în față. Rulează Windows 10 Pro pe procesor Intel Core i5.

La porturi stă mai bine decât un ultrabook: un USB 3.0 și un USB 2.0, port de rețea RJ-45, port serial și cititor de card SD, plus rețea fără fir. Portul serial e detaliul pe care nimeni nu îl caută până în ziua în care are nevoie de el.

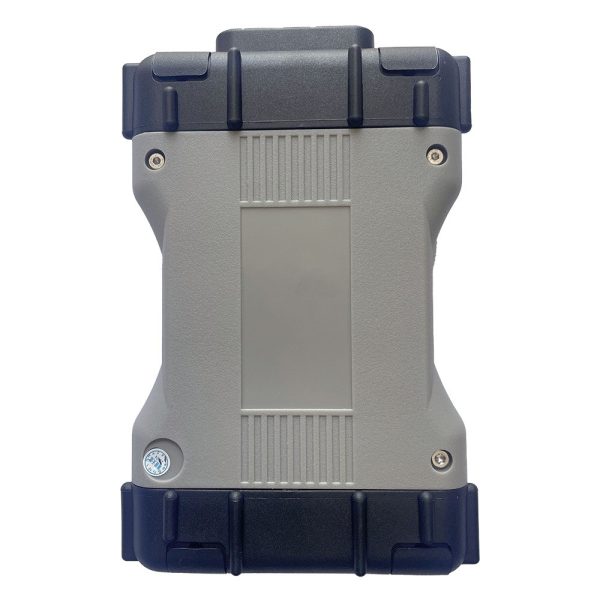

Carcasa respectă norma militară MIL-STD-810G și are protecție IP65 la praf și la stropi. Nu e o promisiune de marketing, e clasa de echipament din care face parte. Interfața, în schimb, nu are ecran, baterie sau ventilator: se alimentează pe cei 12 V din mufa de diagnoză și lasă toată afișarea pe tabletă.

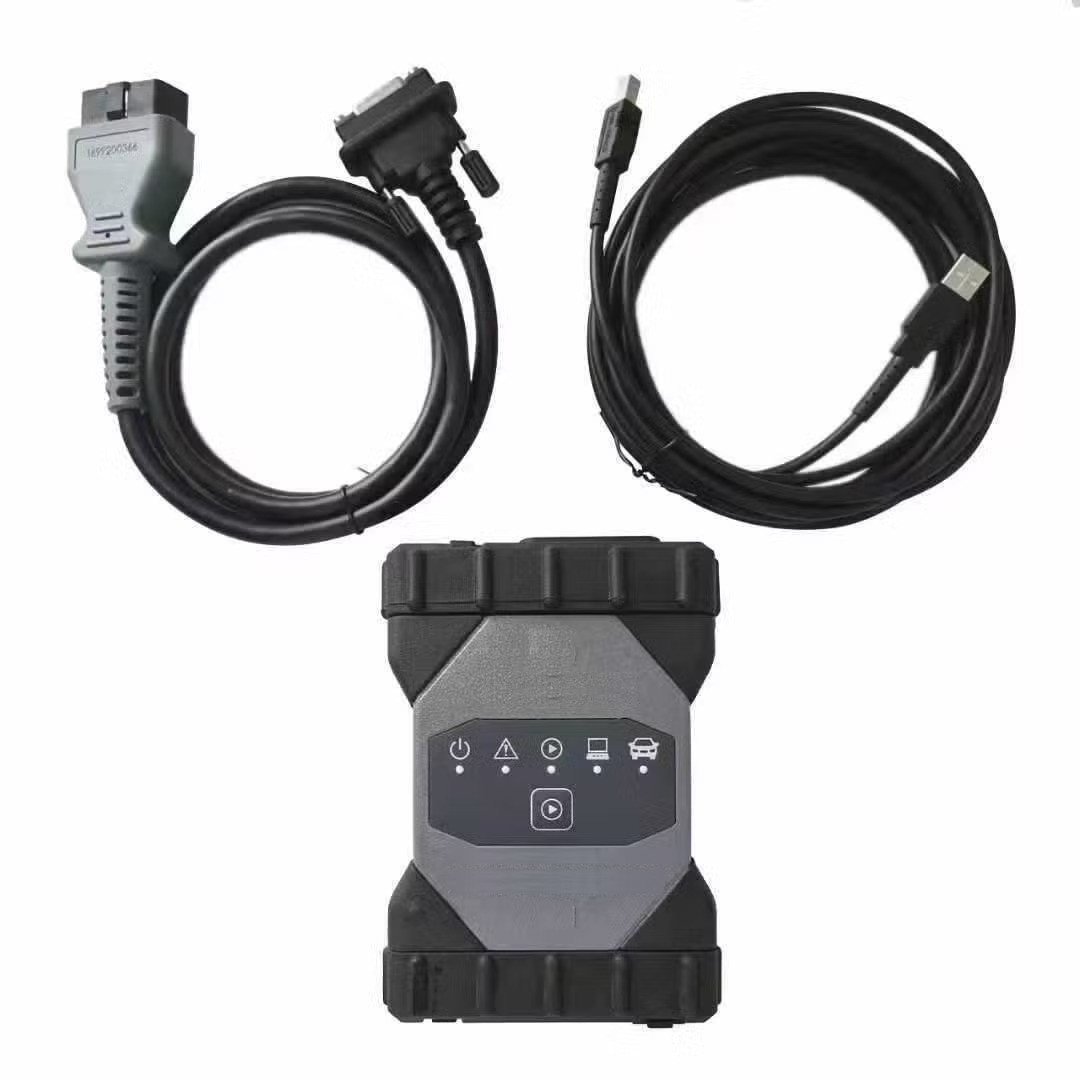

Conținutul pachetului

• interfața de diagnoză cu DoIP și WiFi
• tableta Panasonic Toughbook CF-D1, cu Windows preinstalat
• cablu OBD-II cu 16 pini
• cablu USB
• configurarea inițială și testarea ansamblului înainte de livrare

Conținutul și configurația tabletei pot varia ușor de la un lot la altul.

Întrebări frecvente

Ce rămâne pe dinafară când programul de pe tabletă nu mai primește versiuni noi?
Mașinile apărute după ultima versiune instalată. Aparatul continuă să lucreze normal pe tot ce știa deja, fără să se degradeze, dar un model lansat ulterior nu apare în meniuri. De aceea versiunea instalată contează mai mult decât vechimea cutiei, iar noi ți-o spunem explicit înainte de comandă.

Pot folosi interfața cu alt laptop, nu cu tableta din kit?
Da, se poate lega la orice calculator cu Windows pe care e instalat programul de diagnoză. Avantajul kitului rămâne că tableta vine deja pregătită și verificată împreună cu interfața.

De ce o tabletă rugged și nu un laptop obișnuit?
Pentru că un laptop de birou nu supraviețuiește unui an de atelier. Modelul din kit are carcasă conformă MIL-STD-810G și protecție IP65, ecran lizibil în lumină puternică și mâner de transport. Diferența se vede în luna a treia, nu în prima zi.

Face codare prin serverele producătorului?
Nu. Operațiunile care cer autentificare la serverele mărcii au nevoie de un cont oficial, iar acela se obține direct de la producător. Codările locale și adaptările offline rămân disponibile, în limita programului instalat.

E potrivit și pentru utilitare sau camioane?
Depinde de versiunea de program instalată, iar linia pentru vehicule comerciale merge, ca regulă, în urma celei pentru autoturisme. Spune-ne ce ai în parc și îți confirmăm ce acoperă exact configurația pe care ți-o trimitem.

Cât durează până pot lucra efectiv?
Kitul pleacă spre tine configurat și testat, deci partea de instalare e deja făcută. Rămâne să conectezi interfața la mașină și la tabletă. Dacă nu ai mai lucrat cu programe de diagnoză de reprezentanță, primul contact cu meniurile cere oricum câteva ore de exercițiu.
