Interfață multiplexor Star C4 DoIP pentru Mercedes, 12V și 24V

Descrierea produsului

Într-un atelier care lucrează Mercedes de mai bine de zece ani, cea mai grea decizie la cumpărarea unui tester nu e ce prinde din parcul nou. E ce pierde din cel vechi. Star C4 DoIP există tocmai pentru că refuză să aleagă: e arhitectura clasică de multiplexor, cu trusă mare de cabluri, peste care s-a adăugat diagnoza prin Ethernet.

Asta înseamnă, practic, două lumi pe același aparat. Vorbește K-line cu electronica de acum douăzeci de ani, CAN și UDS cu grosul parcului, iar DoIP cu generațiile care nu mai răspund altfel. Alimentarea o ia din priza vehiculului.

Acoperă și instalațiile de 12 V, și pe cele de 24 V, deci trece de la o berlină la un autobuz fără să schimbi scula. Nu are ecran propriu: rezultatele se citesc pe laptopul cu Windows la care se leagă, prin rețea fără fir, prin cablu de rețea sau prin USB.

Funcții de diagnoză

Toate se comandă din programul instalat pe calculator, pe modulele la care vehiculul dă acces:

• Scanarea calculatoarelor — află ce module are efectiv mașina, nu ce ar trebui să aibă.
• Coduri de eroare — citite din fiecare modul, cu explicație, și șterse la finalul lucrării.
• Valori în mișcare — urmărești parametrul care se abate, în loc să-l bănuiești.
• Teste active — comanzi actuatorul și vezi dacă răspunde.
• Motor și cutie — benzină, diesel, transmisii automate și electronica lor.
• Frânare și stabilitate — ESP, ASR, ETS, ABS, BAS, SBC.
• Airbag — verificarea sistemului de retenție și ștergerea erorilor după intervenții.
• Caroserie și confort — module de achiziție a semnalului, aprindere electronică, climatizare, bord, reglajul farurilor.
• Suspensie și module comerciale — sistemele care apar pe utilitare, camioane și autobuze.

Resetări și proceduri după reparație

Ce închide lucrarea, după ce ai schimbat piesa:

• Repunerea indicatorului de service — inclusiv variantele care calculează intervalul după stilul de condus.
• Regenerarea filtrului de particule — procedura staționară, pentru diesel-urile care nu mai ard funinginea în rulare.
• Resetarea sistemului de tratare a gazelor — după completarea aditivului sau după schimbul unei componente.
• Codări de variantă și adaptări — făcute local, acolo unde mașina și programul permit.
• Potrivirea modulelor noi — procedura de învățare, unde constructorul a prevăzut-o.

Protocoalele și cum ajungi la mufa mașinii

Lista de protocoale explică de ce aparatul ăsta rezistă în ateliere: K-line pentru electronica veche, CAN pentru mijlocul parcului, UDS peste el și ISO 13400, adică DoIP, pentru arhitecturile care se diagnostichează prin rețea.

Cealaltă jumătate a poveștii sunt mufele. Nu toate mașinile au priza dreptunghiulară cu 16 contacte de sub bord. Modelele mai vechi și partea comercială folosesc conectori rotunzi, iar în trusă intră cablurile pentru ei. Fără cablul potrivit, cel mai bun multiplexor din lume rămâne o cutie frumoasă.

Legătura cu laptopul se face fără fir, prin cablu de rețea sau prin USB. Alege în funcție de cât de departe stai de mașină și de cât durează operațiunea.

Unde stă C4 față de generația următoare

Aici e conversația onestă. Linia de software pentru autoturisme s-a oprit pe C4 cu câțiva ani în urmă, iar pentru modelele apărute după acel prag distribuitorii trimit spre un aparat din generația următoare. Deci: dacă tot ce ai în curte e nou-nouț, C4 nu e alegerea.

La 5.245 de lei, dacă parcul tău e amestecat, socoteala se răstoarnă. Un aparat din generația nouă e mai bun pe mașinile de azi, dar nu vine cu trusa de cabluri pentru conectorii de altădată și nu vorbește la fel de bine cu electronica veche. C4 face amândouă lucrurile decent. Nu e cel mai nou; e cel care se descurcă în cele mai multe situații dintr-un service real.

Ce trebuie să știi înainte să comanzi

Ce nu intră în cutie și ce nu intră în acoperire:

• Se vinde ca interfață. Fără laptop, fără tabletă. Ai nevoie de un calculator cu Windows pe care e instalat programul de diagnoză.
• Nu e un aparat al constructorului auto, ci unul compatibil cu vehiculele Mercedes-Benz și SMART, cumpărat pentru preț.
• Ce trece prin serverele mărcii cere cont oficial. Codările și adaptările locale rămân disponibile; partea online, nu.
• Pe modelele foarte recente, ești în urmă. Versiunile de program disponibile pentru această generație de multiplexor s-au oprit înaintea celor pentru aparatele noi.
• Limba meniurilor depinde de instalarea programului, nu de interfață.

Specificații tehnice

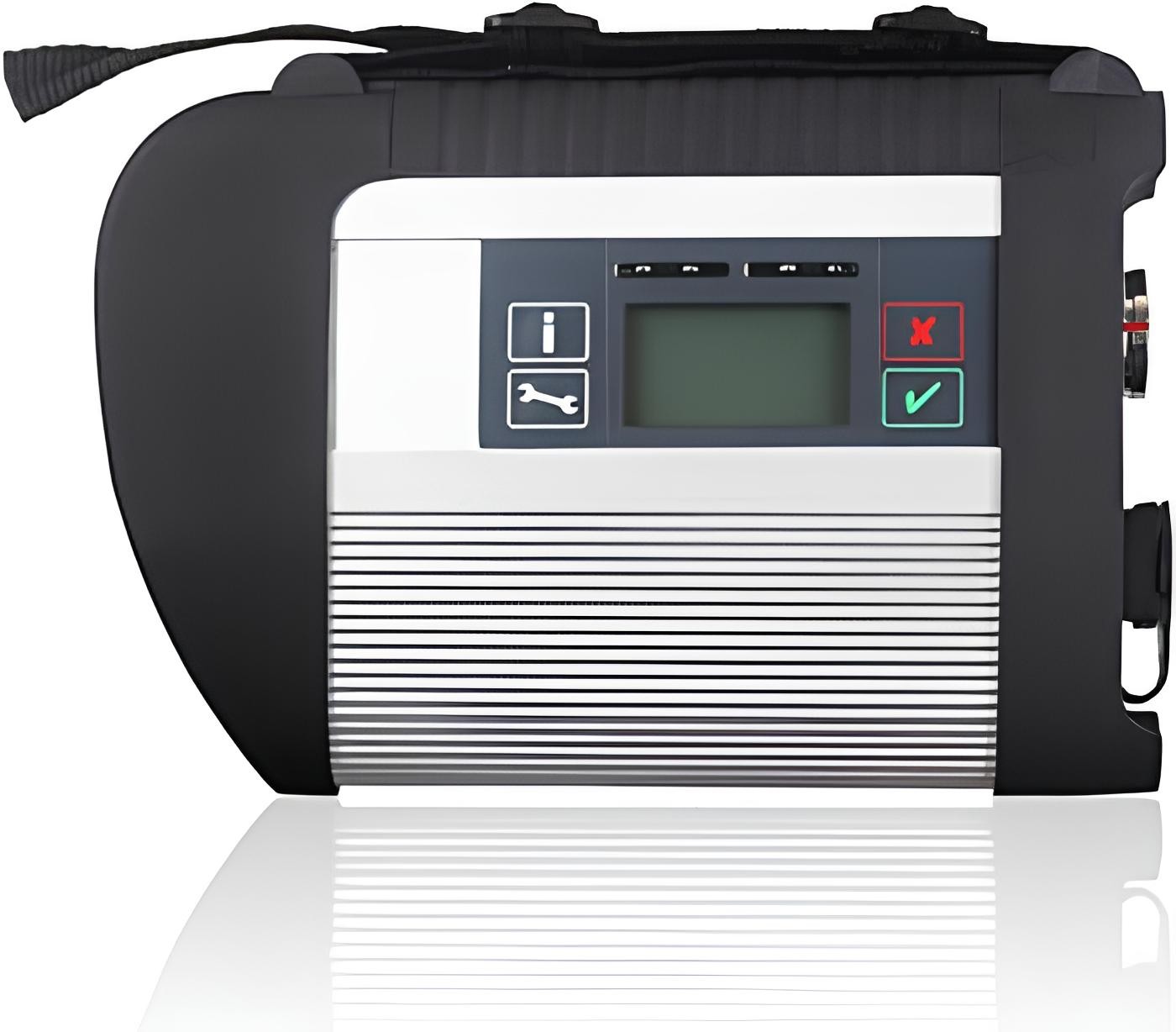

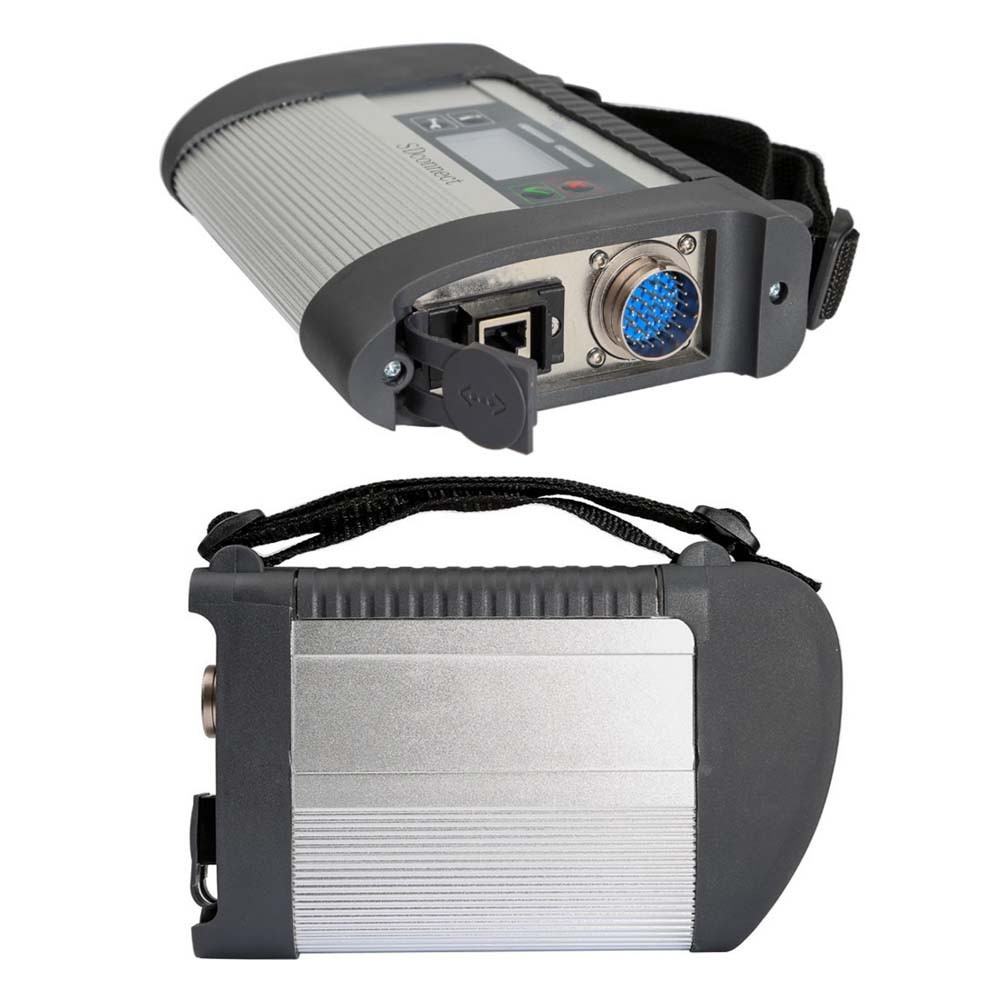

Multiplexorul are corp metalic cu nervuri de răcire, ramă de protecție din cauciuc pe capete și chingă de umăr. Pe panoul frontal are un afișaj mic de stare, două butoane și indicatoare luminoase, verde și roșu. Pe capăt stau portul de rețea, sub o clapetă, și conectorul rotund spre cablurile de vehicul.

Comunicația acoperă K-line, CAN, UDS și DoIP. Instalația poate fi de 12 sau de 24 V, iar aparatul se alimentează din priza de diagnoză, fără sursă externă. Programele cu care lucrează, instalate pe calculator, merg de la platforma de diagnoză obișnuită până la utilitarele de inginerie și la documentația de service.

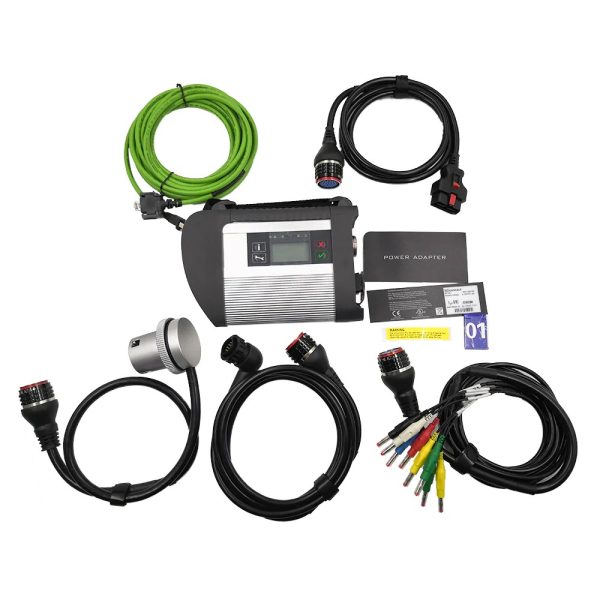

Ce conține pachetul

• multiplexorul Star C4 DoIP
• cablu spre priza de diagnoză standard
• cablu pentru conectorul rotund mare, de 38 de pini
• cablu pentru conectorul de 14 pini
• cablu de 4 pini
• cablu de rețea pentru legătura cu calculatorul

Dotarea diferă uneori între loturi, iar numărul de contacte al cablului mic e notat diferit de la un furnizor la altul. Ți-l confirmăm la comandă.

Întrebări frecvente

Ce se oprește prima dată din actualizări?
Acoperirea pe modelele cele mai noi. Nimic din ce funcționează azi nu dispare, dar mașinile lansate după ultima versiune disponibilă nu apar în meniuri. Pe partea de vehicule comerciale, linia de software se oprește de obicei mai devreme decât cea pentru autoturisme.

Ce aduce, concret, varianta cu DoIP?
Comunicația prin Ethernet, cerută de generațiile recente. Fără ea, pe acele mașini rămâi la operațiuni de suprafață: vezi câte ceva, dar nu intri unde trebuie. Cu ea, același multiplexor acoperă și parcul vechi, și o parte din cel nou.

Merge pe camioane și pe autobuze?
Da, acoperă instalațiile de 24 V, nu doar autoturismele și utilitarele de 12 V. Cât vezi efectiv pe un vehicul comercial depinde însă de versiunea de program instalată pe calculator.

De ce mai am nevoie de cablurile cu conectori rotunzi?
Pentru că priza standard de sub bord a apărut târziu. Mașinile de dinaintea ei și o bună parte din partea comercială au mufe rotunde, cu 38, 14 sau 4 contacte. Cablul potrivit e diferența dintre o lucrare făcută și o programare anulată.

Pot face codare prin serverele producătorului?
Nu fără un cont oficial obținut direct de la marcă. Operațiunile online se autentifică acolo. Ce se poate face local, offline, rămâne la dispoziția ta, în limita programului instalat.

E mai bun decât un aparat din generația următoare?
Nu, e altceva. Generația nouă câștigă pe mașinile recente. C4 câștigă pe amplitudine: mai multe cabluri, mai multe protocoale vechi, mai multe situații acoperite dintr-un parc amestecat. Compară-le după ce ai numărat mașinile din curte.
