Interfață STAR C6 pentru Mercedes turisme, cu diagnoză prin DoIP

Descrierea produsului

Există un moment, în orice service care lucrează Mercedes, când un aparat bun se oprește brusc: mașina e prea nouă și nu mai vorbește pe magistralele vechi. STAR C6 e răspunsul la momentul ăla. Aduce diagnoza prin Ethernet, adică ISO 13400, protocolul pe care generațiile recente îl cer pentru operațiunile serioase.

Sub el rămân protocoalele obișnuite de bord. Nu ești obligat să ții două scule pentru cele două jumătăți ale aceleiași mașini, fiindcă modulele mai vechi montate pe un vehicul recent, cele care n-au apucat încă trecerea la rețea, se citesc tot de aici, cu același cablu în priză.

E un multiplexor curat, fără nimic de prisos: fără ecran, fără calculator intern, fără baterie și fără ventilator. Ia curent chiar din mufa mașinii și lasă afișarea pe laptopul la care îl legi. Încape într-o mână.

Funcții de diagnoză

Se comandă de la tastatură, prin software, pe orice modul răspunde la interogare:

• Citirea codurilor de eroare — cu descriere, pe fiecare calculator găsit la scanare.
• Ștergerea codurilor — la finalul reparației, după ce cauza chiar a fost rezolvată.
• Flux de date în timp real — pentru defectele care se arată doar în anumite condiții.
• Teste active — pui componenta în mișcare și îi verifici răspunsul.
• Ghidaj de depanare — te duce de la cod spre cauză, nu doar spre butonul de ștergere.
• Frânare și tracțiune — ABS, ESP, ASR, ETS, BAS, SBC.
• Airbag și sisteme de retenție — verificare și ștergere după lucrări la scaune sau centuri.
• Caroserie și confort — electronica de semnal, aprinderea, clima, ceasurile de bord, reglajul farurilor, scaunele electrice.
• Senzori de parcare și presiune în roți — pe echipările care îi au din fabrică.

Proceduri de service și resetări

Partea care transformă o constatare într-o lucrare terminată:

• Repunerea indicatorului de revizie — după schimbul de ulei și filtre.
• Regenerare forțată la filtrul de particule — când motorul nu mai apucă să ardă funinginea în timpul mersului.
• Repunerea la zero a sistemului cu aditiv — după ce ai completat rezervorul sau ai schimbat o piesă din circuit.
• Codare de variantă și configurare — activări și dezactivări de opțiuni, în limita modelului și a programului.
• Potrivirea unui calculator nou-montat — pasul de învățare, acolo unde există.

Protocoalele, conectarea și alimentarea

Peste DoIP, aparatul vorbește ISO 15765 pentru CAN, ISO 14230 pentru KWP2000, ISO 9141 și SAE J1850. E lista care explică de ce, pe o mașină recentă cu module de vârste diferite, nu rămâi blocat la jumătatea scanării.

Laptopul se leagă în trei feluri. Cel mai comod e prin rețeaua fără fir pe care aparatul o generează singur, fără router în mijloc. Rămân apoi varianta pe fir de rețea și cea pe USB, unde cutia se instalează în Windows ca port virtual.

Pe capătul de conectare, lângă portul USB, e inscripționat domeniul de alimentare acceptat: 6–32 V. E o marjă generoasă, care spune ceva despre cum e construită electronica. Ce vede efectiv pe un vehicul ține însă de programul instalat, nu de tensiune.

Unde stă C6 față de generațiile dinaintea lui

Diferența față de multiplexoarele anterioare e comunicația prin rețea. Fără ea, pe arhitecturile recente rămâi la operațiuni de suprafață: citești câte ceva, vezi un cod, dar procedura care contează se oprește înainte să înceapă, iar clientul pleacă cu aceeași problemă cu care a venit. Cu ea, intri unde trebuie.

La 4.825 de lei, ce pierzi în schimb e trusa. Aparatele clasice veneau cu un set mare de cabluri pentru conectorii rotunzi de pe modelele de altădată, iar aici pachetul e minimalist. Pe partea de vehicule comerciale mai apare o problemă de calendar: linia de software pentru ele merge, ca regulă, cu una sau două generații în urma celei pentru autoturisme. Nu e o limită a cutiei, e una a programului pe care îl instalezi.

De reținut înainte de comandă

Aici e partea în care spunem ce nu face:

• Nu programează chei când toate s-au pierdut. Ai nevoie de cel puțin o cheie funcțională, altfel e altă lucrare și alt echipament.
• Nu vine cu laptop. Calculatorul cu Windows și software-ul de reprezentanță se procură separat, iar fără ele cutia nu are ce afișa.
• Nu e echipament al constructorului auto. E un aparat construit să lucreze cu autoturisme Mercedes-Benz și SMART, sub marca producătorului lui.
• Partea online cere un cont la constructorul auto. Fără el, tot ce faci se face pe loc, fără internet.
• Nu are trusa mare de cabluri pentru conectorii rotunzi de pe modelele vechi. Dacă parcul tău e construit pe ele, întreabă-ne întâi.
• Limba meniurilor vine din software, nu din cutie, deci se schimbă odată cu el.

Specificații hardware

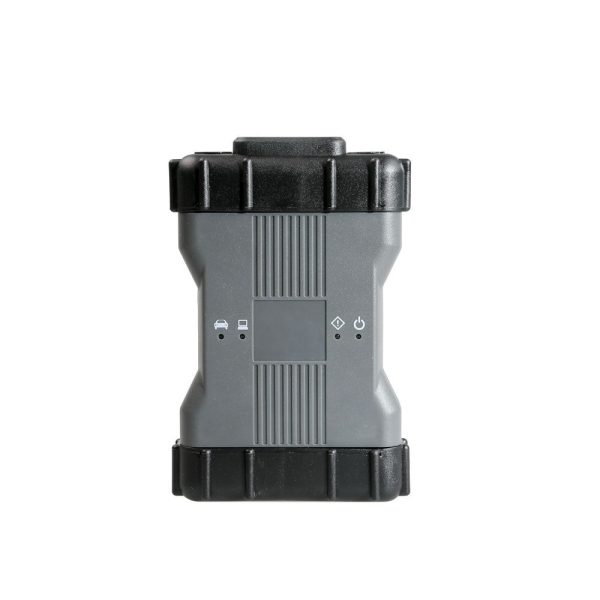

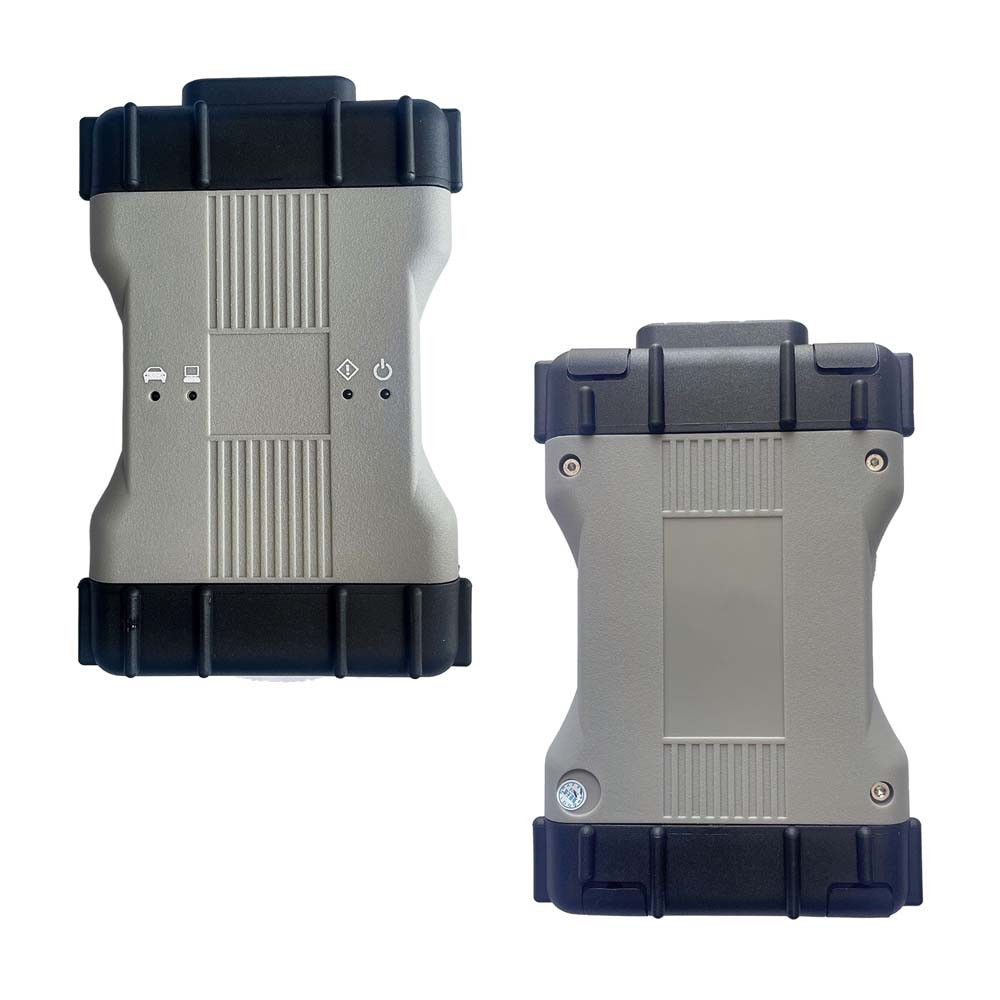

Carcasă compactă în gri și negru, cu tălpi de protecție turnate pe capete și șuruburi vizibile pe spate. Patru indicatoare pe față: legătura cu vehiculul, legătura cu calculatorul, avertizare și alimentare. Le vezi de la doi metri.

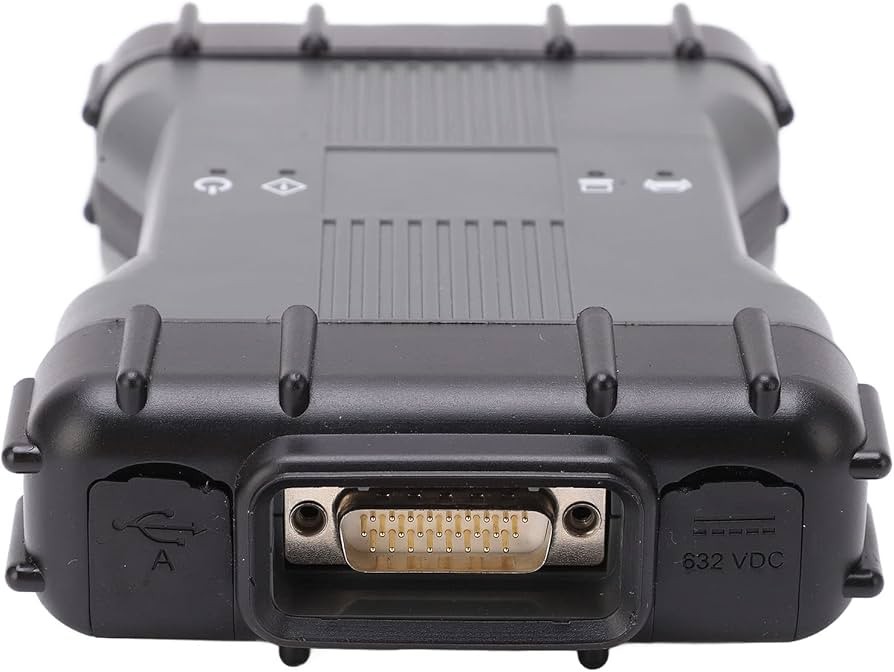

Pe capătul de conectare stau un port USB de tip A, o mufă de rețea acoperită de o clapetă de cauciuc și conectorul lat cu 26 de pini spre cablul de vehicul. Tot acolo e marcat domeniul de alimentare, 6–32 V. Ecran, baterie și ventilator lipsesc, iar curentul îl trage direct din mufa de diagnoză.

Ce conține pachetul

• multiplexorul STAR C6
• cablu spre priza de diagnoză a vehiculului
• cablu USB
• geantă sau valiză de transport

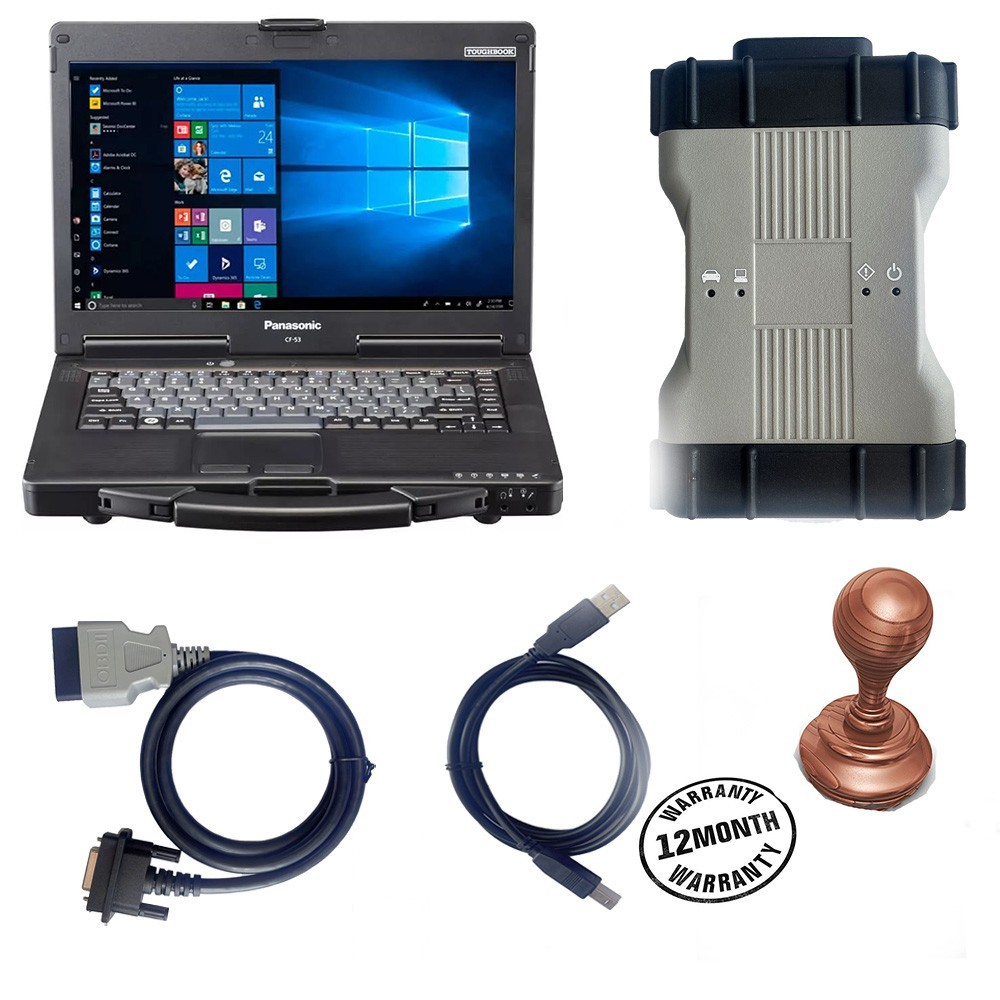

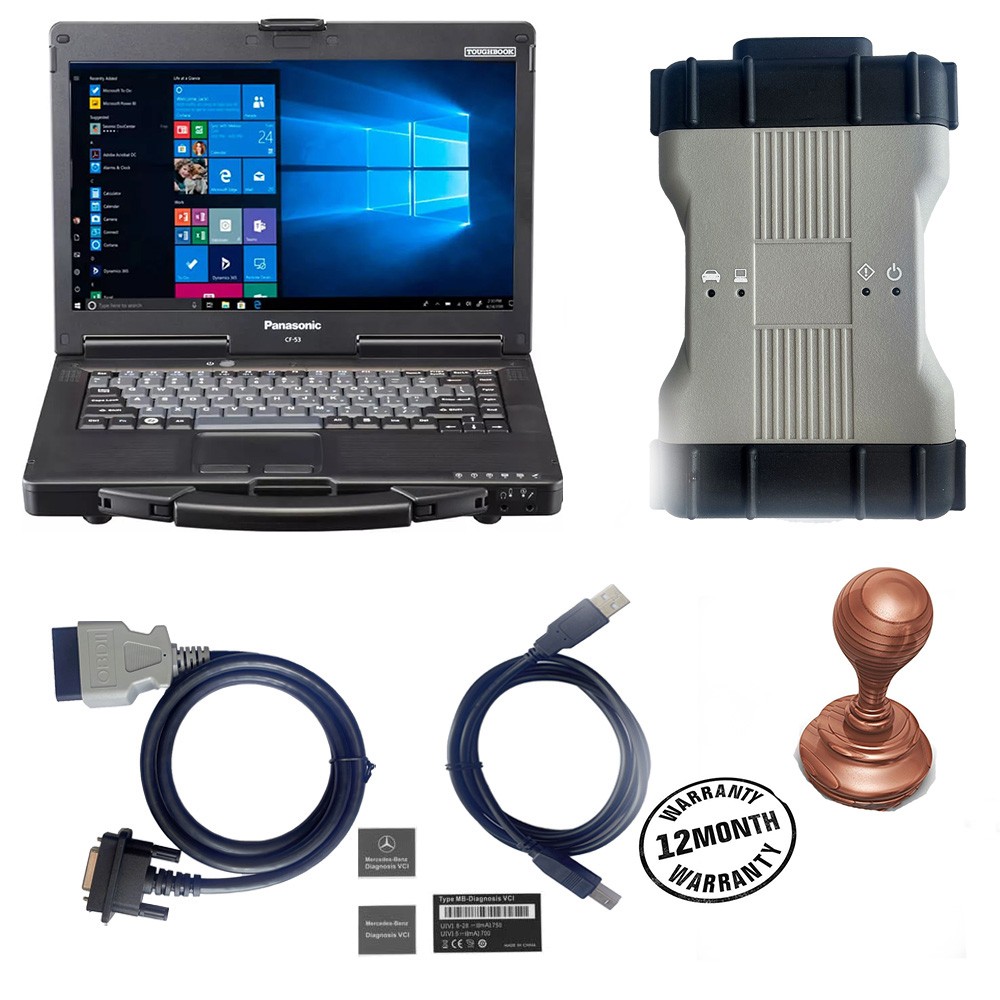

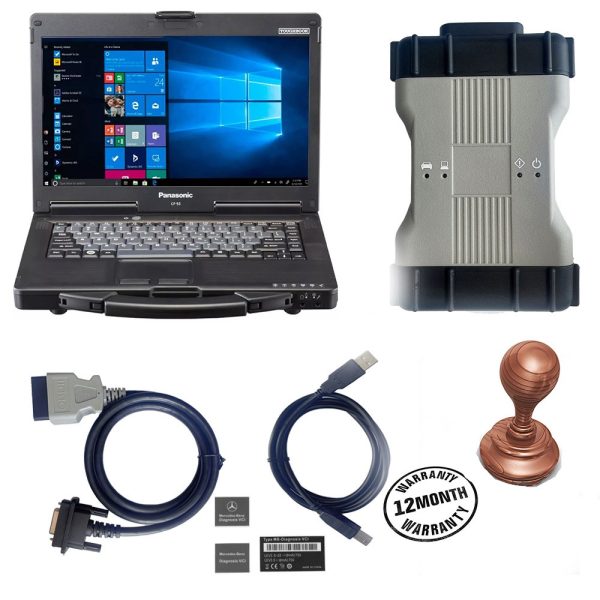

Laptopul din fotografia de catalog de mai sus nu face parte din pachet. Imaginea vine de la furnizor și e folosită de multe magazine ca ilustrație a ansamblului complet. Ce primești tu e interfața cu cablurile ei. Unele configurații adaugă și un cablu de rețea, fiindcă aparatul are mufă pentru el. Verificăm împreună înainte să trimitem coletul.

Întrebări frecvente

Ce nu mai intră în meniuri după ultima versiune de program instalată?
Modelele lansate ulterior. Aparatul nu se strică și nu pierde nimic din ce știa, dar o mașină apărută după acea versiune pur și simplu nu există în listă. De aceea întreabă întotdeauna ce versiune primești, nu doar ce marcă scrie pe cutie.

Ce e DoIP și de ce se vorbește atât despre el?
E diagnoza purtată prin rețea, peste Ethernet, în locul magistralelor lente de altădată. Generațiile recente comunică așa la operațiunile grele. O interfață fără DoIP rămâne, pe aceste mașini, la ce se poate citi de la suprafață.

Intră și pe utilitare sau pe vehicule comerciale?
Partea de hardware acceptă un domeniu larg de alimentare, între 6 și 32 V. Ce vezi efectiv depinde însă de linia de software pe care o instalezi, iar cea pentru vehicule comerciale e de regulă mai veche decât cea pentru autoturisme. Spune-ne ce vehicule ai și îți confirmăm punctual.

Merge pe un Mercedes de acum douăzeci de ani?
Protocoalele vechi sunt în listă, deci comunicația există. Problema e mufa: multe modele de atunci au conectori rotunzi, iar pachetul ăsta nu include cablurile pentru ei. Pentru un parc majoritar vechi, un multiplexor clasic cu trusă completă e alegerea mai bună.

Am nevoie de un laptop performant?
De unul cu Windows, dedicat diagnozei, cu disc suficient pentru programul de reprezentanță. Nu îți trebuie o stație de lucru, dar nici laptopul de acasă folosit de toată familia nu e o idee bună.

Vine cu geantă și cabluri?
Da: multiplexorul, cablul de vehicul, cablul USB și geanta de transport. Conținutul poate diferi ușor de la un lot la altul, iar unele configurații adaugă și cablul de rețea.
