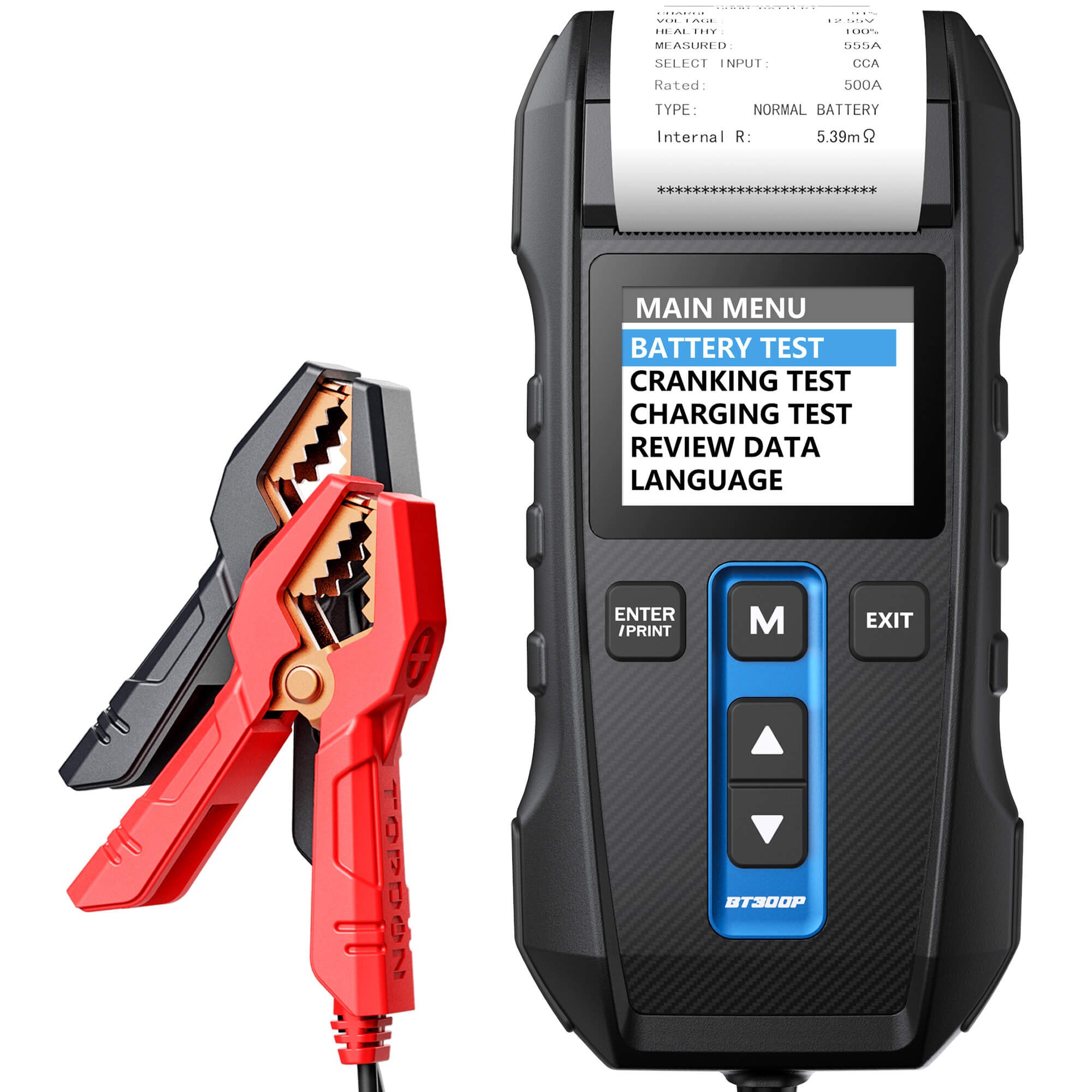

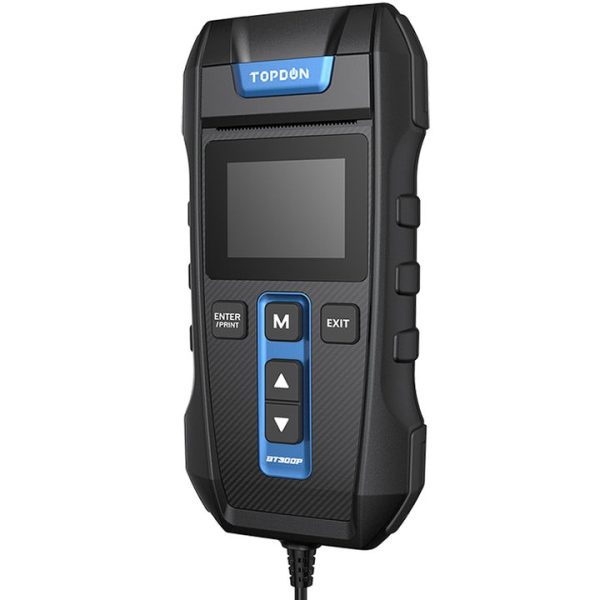

Tester de baterii TOPDON BT300P cu imprimantă termică integrată

Descrierea produsului

TOPDON BT300P este un tester de baterii cu imprimantă termică integrată, destinat documentării verificărilor la recepția service-ului și predării rezultatului către client. Testează prin conductanță baterii de 12 V, montate pe vehicul sau demontate. Verifică și pornirea motorului și sistemul de încărcare, la instalații de 12 V și 24 V. BT300P este un produs original Topdon. Fiind dealer autorizat al mărcii în România, asigurăm pentru el piese de schimb, suport post-garanție și asistență tehnică.

Meniul BT300P se poate afișa în engleză, franceză, germană, spaniolă, italiană, portugheză sau rusă.

Ce se tipărește și când?

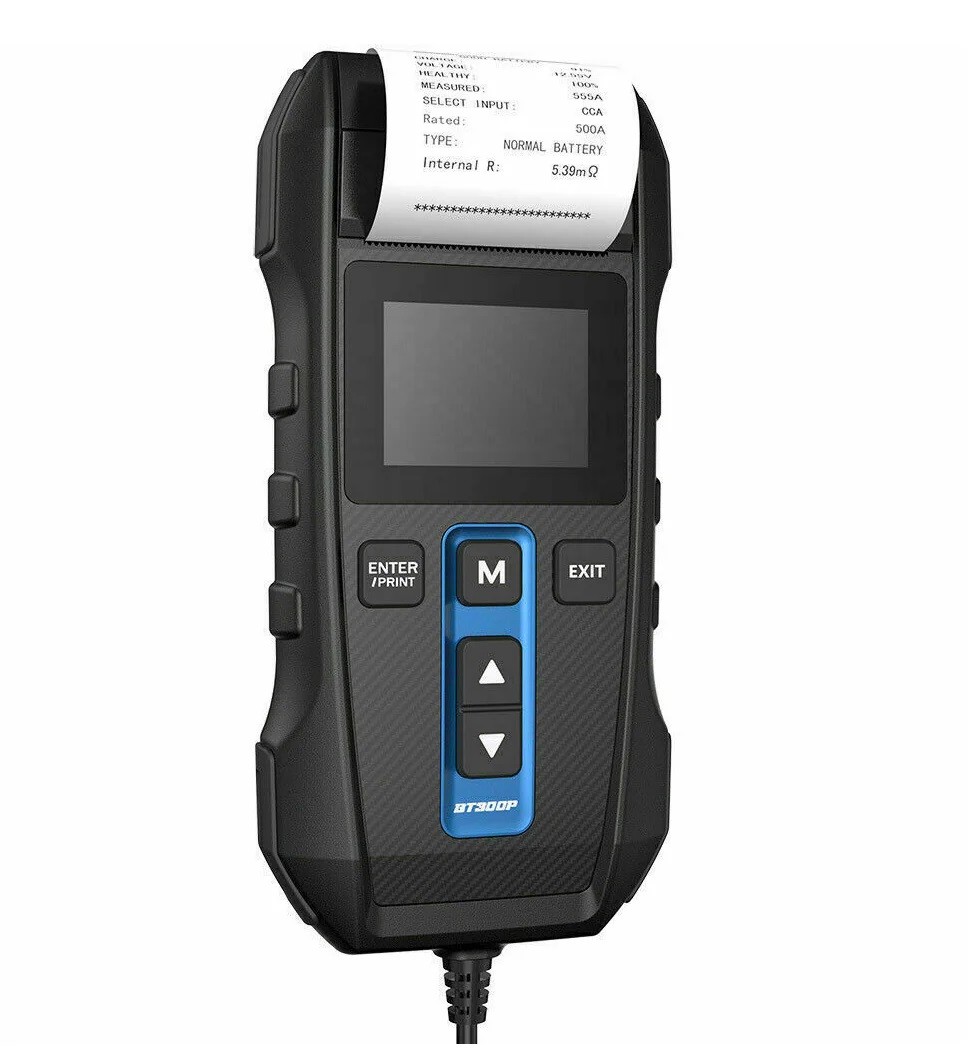

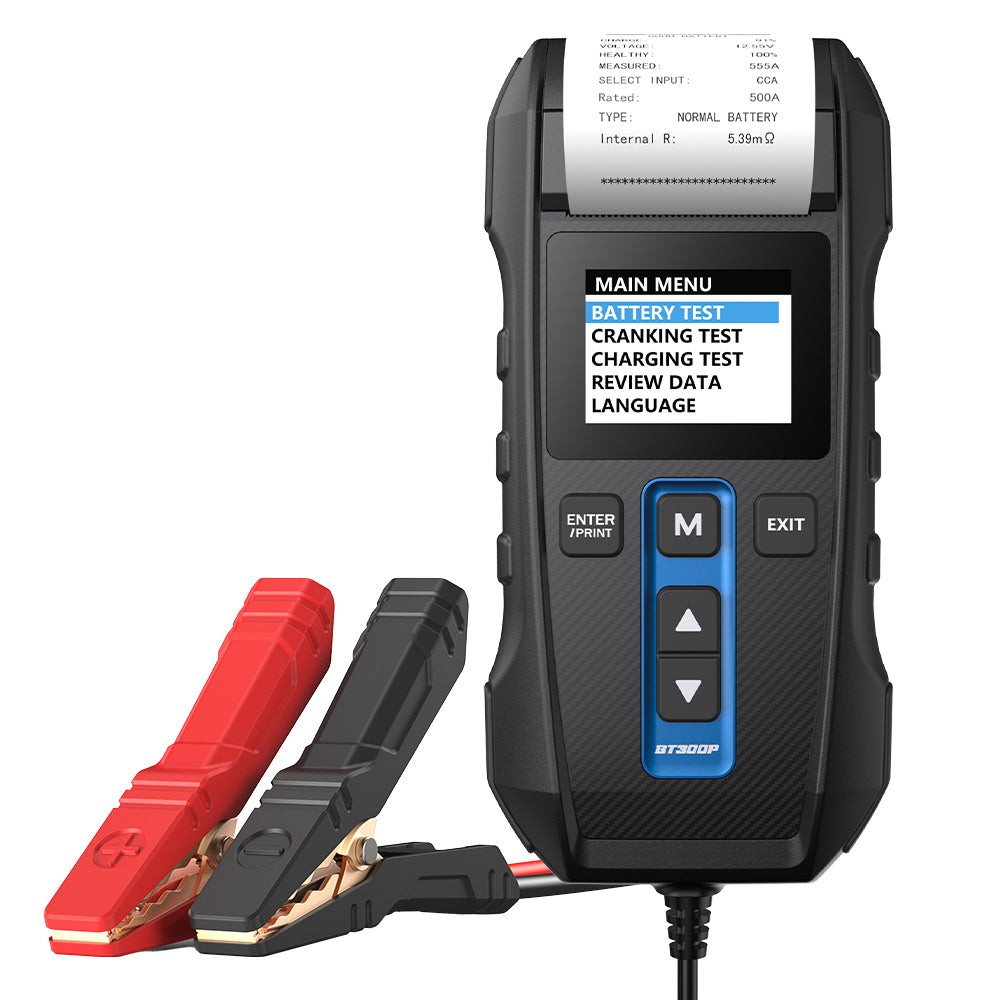

Rezultatul fiecărui test poate fi tipărit direct din aparat: la apăsarea tastei ENTER/PRINT, bonul este eliberat în 2–3 secunde. Clientul primește pe hârtie valorile măsurate, iar bonul contează mai ales când i se recomandă o baterie nouă.

Bonul se prinde de fișa de lucru, lângă rezultatele celorlalte funcții de diagnoză făcute la recepție. Pe ecran, Review Data reafișează doar ultimul test, așa că bonurile tipărite sunt arhiva verificărilor succesive.

Imprimanta folosește hârtie termică de 57 × 25 mm și funcționează când tensiunea bateriei este peste 9,5 V. Rola se montează cu hârtia în sensul indicat în manual. Sunt furnizate trei role, una deja montată, iar hârtia de înlocuire se cumpără ca material consumabil.

Ce afli despre o baterie înainte de a o înlocui?

Testul bateriei de 12 V arată starea de sănătate, nivelul de încărcare, rezistența internă și curentul de pornire evaluat, raportat la valoarea nominală. Recomandarea de înlocuire se sprijină astfel pe măsurători, nu pe vârsta bateriei.

• SOH — starea de sănătate este prezentată procentual, împreună cu valoarea CCA măsurată. CCA caracterizează capacitatea bateriei de a furniza curent la pornirea la rece; compararea cu valoarea nominală de pe etichetă arată diferența față de performanța declarată a bateriei.
• SOC — starea de încărcare apare alături de tensiunea măsurată. Citită împreună cu SOH, ajută la diferențierea unei baterii descărcate de una degradată, înainte de stabilirea intervenției.
• Rezistența internă — se exprimă în mΩ; o valoare ridicată indică uzură și contribuie la căderea tensiunii când bateria furnizează curent demarorului. Este un reper suplimentar pentru interpretarea unei porniri dificile.

Măsurarea se face prin conductanță, fără ca bateria să fie descărcată, iar Topdon declară o acuratețe de 99,5 %.

Sunt acoperite bateriile plumb-acid convenționale cu electrolit lichid, AGM cu plăci plane sau spiralate, GEL, EFB și deep cycle. Testarea se poate face la vehicul ori separat, de exemplu la primirea unei baterii pentru verificare. Pe mașină, măsurarea stării bateriei se face cu motorul și consumatorii opriți; dacă bateria tocmai a fost încărcată complet, farurile se aprind 2–3 minute înainte, ca tensiunea să revină la normal.

BT300P acceptă 10 standarde: CCA, DIN, JIS, EN, IEC, GB, SAE, MCA, BCI și CA. Intervalul este 100–2000 CCA, respectiv 30–220 Ah pentru referința GB. Standardul și valoarea nominală se aleg exact ca pe eticheta bateriei.

Pornirea și încărcarea, pe 12 V și pe 24 V

Pe ambele tensiuni, BT300P verifică ce se întâmplă la pornire și cum încarcă alternatorul; fiecare rezultat se tipărește separat.

• Pornire — când aparatul cere pornirea motorului și afișează un contor de 30 de secunde, motorul se pornește. Testerul înregistrează durata demarării, în ms, și tensiunea minimă atinsă.
• Încărcare — începe cu măsurarea ondulației, componenta variabilă a tensiunii produse de alternator. Cu consumatorii opriți, turația se menține la 2.500 rot/min timp de 5 secunde; rezultatul arată ondulația și tensiunile în sarcină și fără sarcină (Loaded și Unloaded).

Cu farurile și climatizarea oprite, la turația cerută, pragurile din manual indică încărcare normală de la 13,2 V până sub 15,0 V pentru instalația de 12 V și de la 27,0 V până sub 30,0 V pentru cea de 24 V. De la 15,0 V, respectiv 30,0 V, încărcarea este evaluată ca prea mare.

După reparație, testul de încărcare repetat în aceleași condiții dă un al doilea bon, care se compară cu primul.

Pentru consultarea rezultatelor pe un ecran mai mare, este recomandat TOPDON BT600: are ecran color de 3,5 inch și afișează ondulația în grafic. Include imprimantă termică și testează pornirea și încărcarea pe instalații de 12 V și 24 V.

Specificații tehnice

• Ecran color: 2,4 inch.
• Alimentare prin cleme, de la bateria verificată; tensiune de lucru: 9–30 V c.c.
• Protecție la polaritate inversă și protecție anti-scânteie.
• Lungime cablu: aproximativ 800 mm.
• Dimensiuni: aproximativ 208 × 100 × 38 mm; masă: aproximativ 475 g.
• Temperatură de lucru: −10…55 °C.

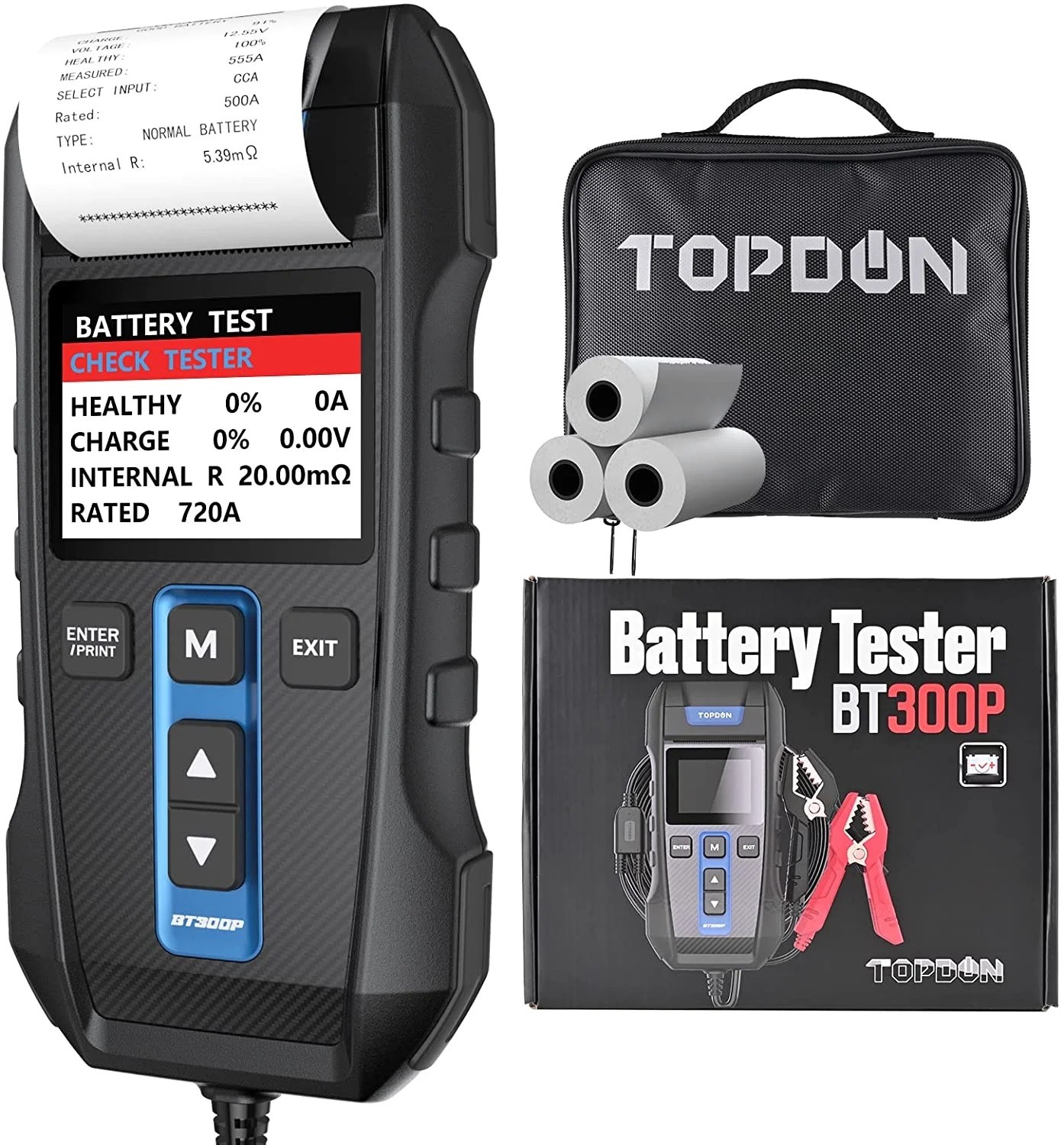

Conținutul pachetului

• tester de baterii TOPDON BT300P, cu cablu și cleme;

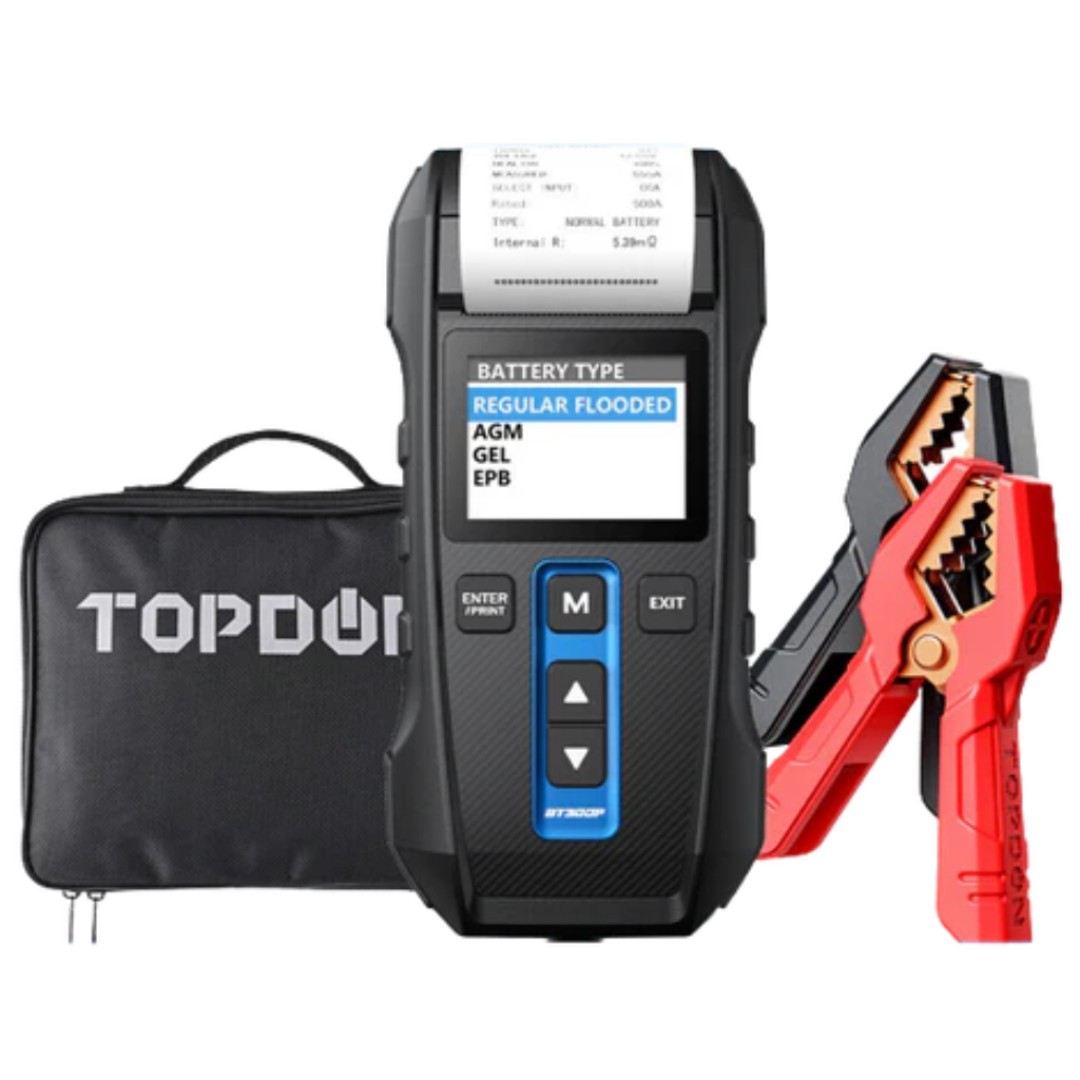

• geantă de transport;
• trei role de hârtie termică, dintre care una montată în imprimantă;
• manual de utilizare.

Toate testerele de baterii și redresoarele sunt în categoria de testere de baterii și redresoare; gama mărcii, în categoria Topdon a magazinului.

Întrebări frecvente

Ce hârtie trebuie pentru imprimantă?
Se utilizează hârtie termică de 57 × 25 mm. Livrarea include trei role, dintre care una este montată; după consumarea lor, se achiziționează role de înlocuire.

Se testează și bateriile demontate?
Da, o baterie plumb-acid de 12 V se poate verifica separat de vehicul, de exemplu la recepția bateriilor. Clemele asigură atât măsurarea, cât și alimentarea testerului.

Ce tensiune cere tipărirea?
Imprimanta funcționează la o tensiune a bateriei de peste 9,5 V. La verificarea unei baterii foarte descărcate, tensiunea măsurată indică dacă este îndeplinită condiția de alimentare pentru imprimare.

Ce verifică la camioane?
Pe instalațiile de 24 V, BT300P testează pornirea motorului și funcționarea sistemului de încărcare, cu posibilitatea tipăririi rezultatelor. Evaluarea stării bateriei prin conductanță se efectuează pe baterii de 12 V.

Cât durează tipărirea bonului?
Bonul iese în 2–3 secunde de la apăsarea tastei ENTER/PRINT, după oricare dintre teste.

Dacă nu știi ce tester de baterii se potrivește recepției tale, scrie-ne câte baterii verifici pe zi și cum dai rezultatul clientului, iar noi îți recomandăm modelul potrivit.
