Osciloscop auto TOPDON Phoenix Scope pe 4 canale, cu decodare CAN și LIN

Descrierea produsului

Sunt defecte care nu aprind niciun bec și nu lasă niciun cod. Un fir care crapă la vibrație, o masă care se înmoaie la cald, un injector care întârzie cu o fracțiune de milisecundă. Calculatorul mașinii nu are ce să reclame, pentru că din punctul lui de vedere totul e în limite. TOPDON Phoenix Scope e aparatul cu care te uiți la semnalul însuși.

E un osciloscop cu patru canale și 100 MHz lățime de bandă, care se leagă la o tabletă TOPDON din seria Phoenix. Tableta îi dă ecranul și aplicația, el dă măsurătoarea. Patru canale înseamnă că poți pune pe același grafic semnalul de la arborele cotit și pe cel de la axul cu came, sau comanda dată de calculator lângă răspunsul actuatorului.

Memoria de 50M schimbă felul în care cauți. Înregistrezi o secvență lungă, de la pornirea la rece până la clipa în care apare simptomul, ții tot traseul în memorie și mărești apoi exact fereastra care te interesează, fără să pierzi detaliul din ea. La 3.425 de lei, e treapta la care un service trece de la „schimb piesa și văd” la măsurătoare.

Ce poate la măsurare

• Patru canale simultan — compari semnale care trebuie să fie în relație unul cu altul, nu le măsori pe rând și le potrivești din memorie.
• 100 MHz lățime de bandă — vârfurile scurte nu se pierd între două puncte de măsură.
• Până la 1 GSa/s — rata maximă de eșantionare se împarte între canalele active.
• Memorie de 50M cu zoom — captură lungă sus, detaliul mărit al zonei alese dedesubt.
• 23 de măsurători automate — amplitudine, frecvență, perioadă, factor de umplere și restul se calculează și se afișează în paralel.
• Matematică pe forme de undă — adunare, scădere, înmulțire, împărțire între canale, plus FFT când te interesează conținutul de frecvențe.
• Decodare CAN și LIN — semnalul de pe magistrală se traduce în cadre, ca să vezi cine vorbește și unde se rupe comunicația.
• Înregistrare și redare — reiei captura de câte ori vrei, la birou, fără mașina pe rampă.
• Declanșare pe front și pe lățime de impuls — prinzi evenimentul rar, în loc să te uiți la ecran ore în șir.

Ce lucrări se rezolvă cu el

Producătorul îl dă ca aparat pentru cinci categorii de teste: circuit, senzor, actuator, aprindere și comunicație.

Traduse în lucrări de atelier, astea sunt cazurile în care clientul îți povestește un simptom pe care mașina refuză să îl repete pe rampă, iar tu rămâi cu un cod inexistent și cu o programare de o oră consumată degeaba. Cazuri de coșmar.

Pe aprindere te uiți la forma arcului, nu doar la faptul că bobina „dă scânteie”. Pe senzori inductivi vezi dacă lipsește un dinte de pe roata fonică. Pe injectoare compari două comenzi una lângă alta și găsești bobina care trage altfel. Pe magistrală urmărești forma semnalului și cadrele decodate, ca să vezi de unde vine problema de comunicație. Un cititor de coduri nu ajunge acolo.

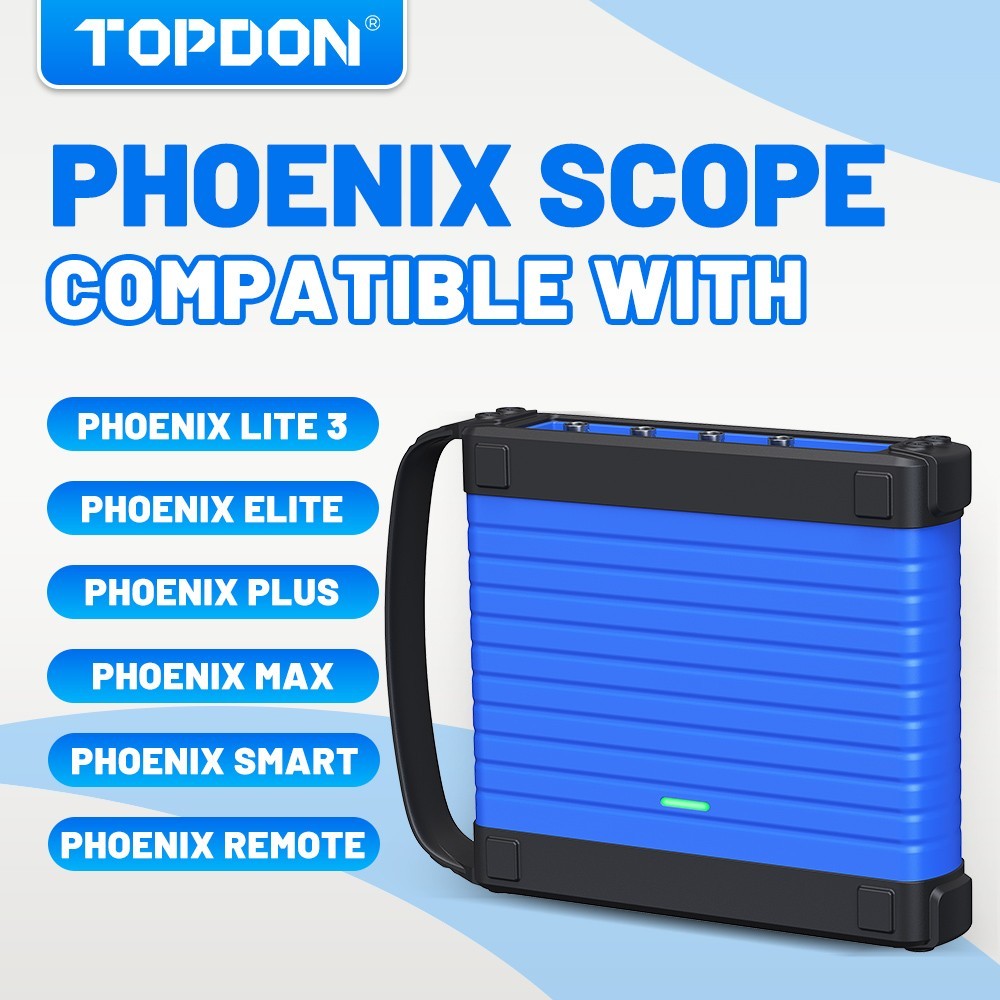

Cu ce tablete lucrează

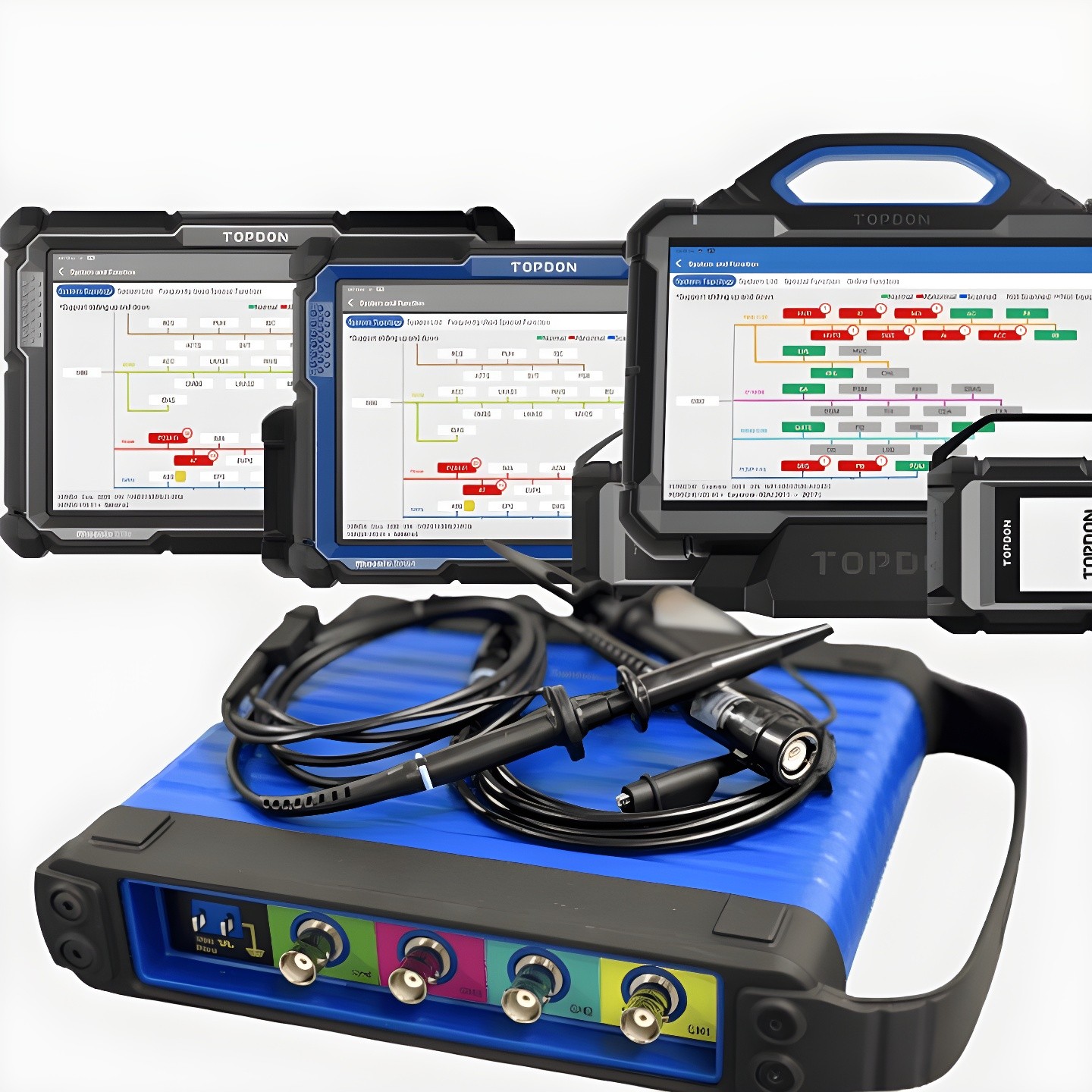

Phoenix Scope e periferic, nu aparat de sine stătător. Distribuitorii listează tabletele TOPDON din seria Phoenix: Phoenix Max, Phoenix Smart, Phoenix Elite, Phoenix Plus și Lite 2. Fără una dintre ele, osciloscopul nu are unde să afișeze forma de undă.

Asta e și partea bună a soluției. Nu plătești încă un ecran, încă o baterie și încă un sistem de operare, ci doar partea de măsurare, care e oricum scumpă. Tableta pe care o cari deja în atelier devine osciloscop când ai nevoie și rămâne tester de diagnoză în rest. Un singur ecran, două meserii.

Ce trebuie să știi înainte să comanzi

• Nu funcționează fără tabletă Phoenix. Nu are ecran propriu și nu se leagă la testere de altă marcă.
• Nu are funcții de diagnoză proprii. Nu citește coduri și nu face resetări sau alte proceduri de service; partea aceea rămâne în tableta gazdă, unde era și înainte.
• Nu îți spune ce e stricat. Un osciloscop arată semnalul, atât. Concluzia o tragi tu, comparând cu forma corectă. Fără antrenamentul ăsta, aparatul stă în cutie.
• Interfața e în engleză. Termenii sunt puțini și se repetă, dar preferăm să o spunem dinainte.
• Memoria de 50M e partajată. Se împarte între canalele active, la fel ca rata de eșantionare, deci pe patru canale ai mai puțin decât pe unul.

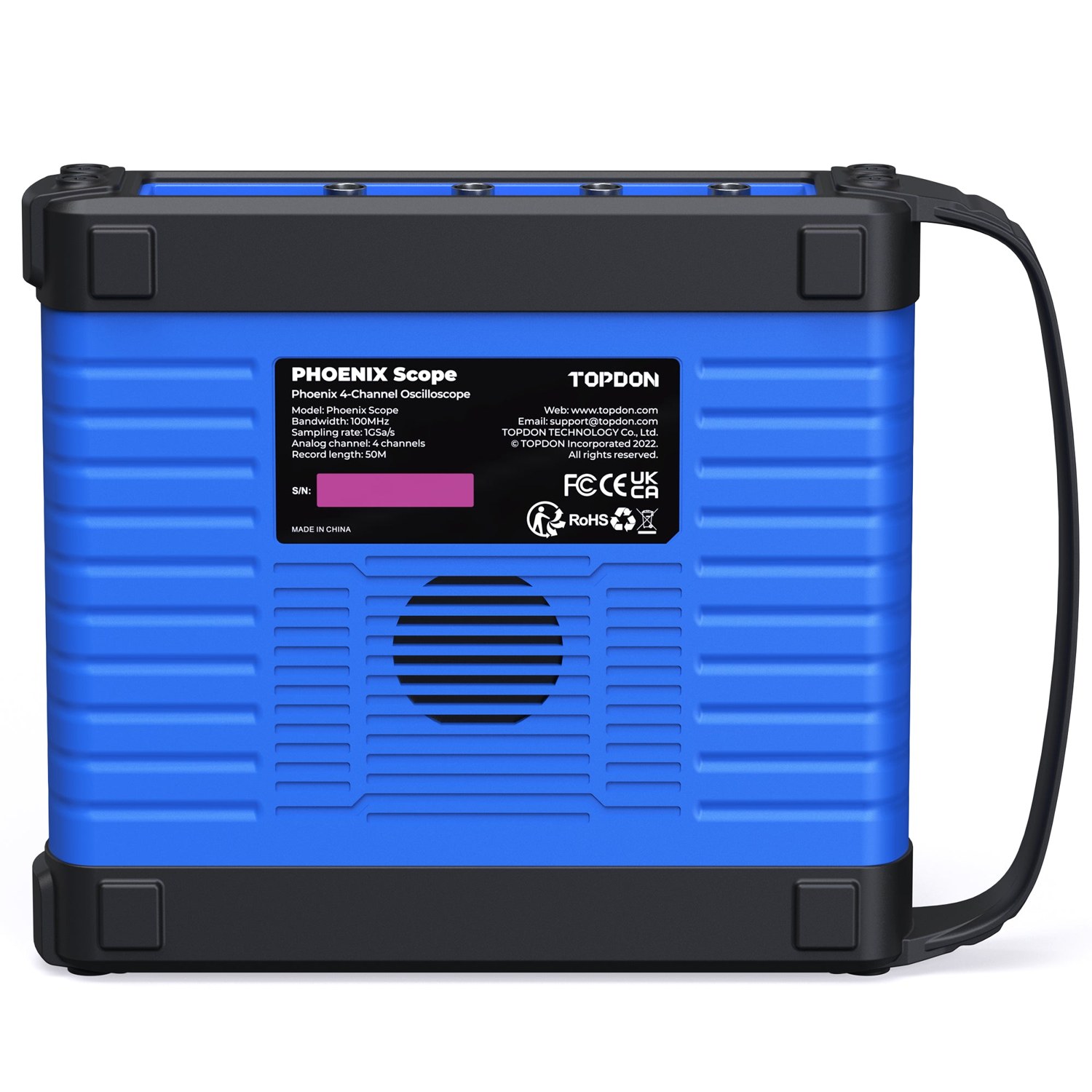

Specificații tehnice

Patru canale, lățime de bandă de 100 MHz și rată maximă de eșantionare de 1 GSa/s, împărțită între canalele active. Adâncimea de memorie e de 50M, tot partajată. Rezoluția verticală e de 8 biți, intervalul vertical merge de la 5 mV la 10 V, cu o precizie de ±3%, iar timpul de creștere tipic e sub 3,5 ns.

Cuplajul se face în DC sau AC. Declanșarea funcționează pe front și pe lățime de impuls, în modurile normal, automat și secvență unică. Precizia bazei de timp e de 20 ppm. Carcasa are 84,1 x 50,4 x 27,2 mm. Intră în buzunar. Aparatul lucrează între -10 și 50 °C și se depozitează între -20 și 70 °C.

Ce primești în pachet

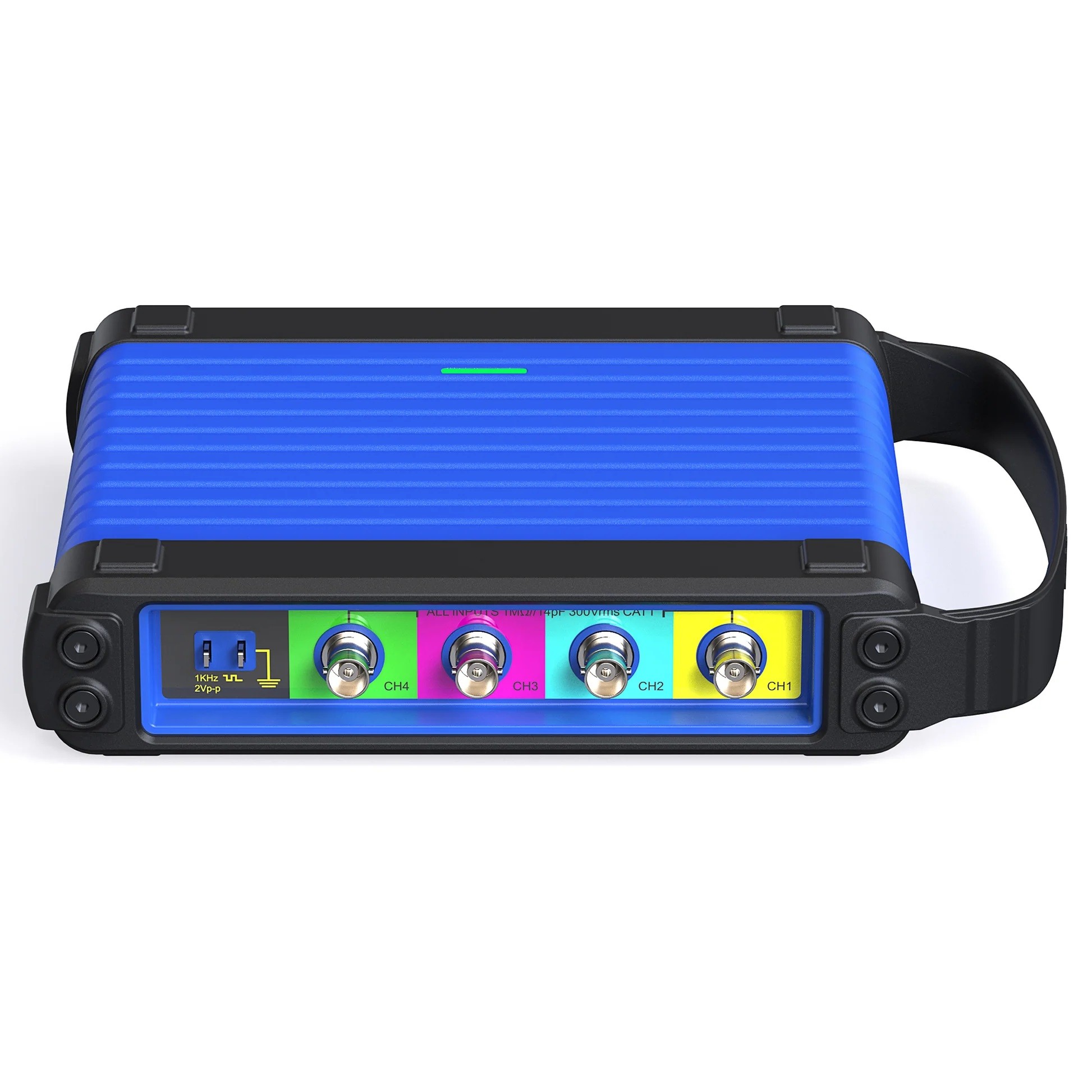

• osciloscopul Phoenix Scope, cu patru canale
• accesorii de măsurare: cabluri, sonde și cleme
• documentație de utilizare

Lista exactă a accesoriilor poate diferi între loturile de fabricație. Dacă ai nevoie de un anumit tip de sondă sau de o clemă de curent, întreabă-ne înainte de comandă și verificăm ce vine în cutia din stoc.

Întrebări frecvente

Merge cu tableta Phoenix pe care o am?
Dacă e Phoenix Max, Smart, Elite, Plus sau Lite 2, da. Pe alte modele TOPDON sau pe testere de altă marcă, nu. Trimite-ne denumirea exactă de pe spatele tabletei și îți confirmăm înainte să comanzi.

Îmi trebuie școală ca să-l folosesc?
Îți trebuie exercițiu. Măsurătorile automate îți dau cifrele, dar interpretarea unei forme de undă se învață comparând semnalul de pe o mașină bună cu cel de pe una defectă. Primele săptămâni le petreci măsurând pe mașini fără probleme, ca să ai cu ce compara.

Ce prinde un osciloscop și nu prinde un tester?
Tot ce se întâmplă între două citiri ale calculatorului. Un contact care întrerupe pentru câteva microsecunde, un impuls lipsă de la roata fonică, un semnal care se deformează doar la sarcină. Testerul vede rezultatul mediu, osciloscopul vede evenimentul.

De ce am nevoie de patru canale, nu de două?
Pentru că multe defecte se văd doar în relația dintre două semnale. Semnalul de aprindere pus lângă cel de la senzorul de turație, sincronizarea dintre cotit și came, comanda față de răspunsul actuatorului. Cu patru intrări prinzi întreaga secvență o singură dată, în loc să repeți testul.

Decodează și magistrala CAN?
Da, decodarea acoperă CAN și LIN. Vezi cadrele efective, nu doar oscilația liniei, ceea ce ajută când un modul vorbește prea mult sau când comunicația cade intermitent.

Pot să-l folosesc pe camion?
Depinde de tabletă, nu de osciloscop. Măsurarea electrică e aceeași, dar acoperirea pe vehicule grele o dă software-ul din aparatul gazdă. Verifică întâi ce mărci suportă tableta ta.
