Tester diagnoză TOPDON Phoenix Max, cu programare ECU în cloud

Descrierea produsului

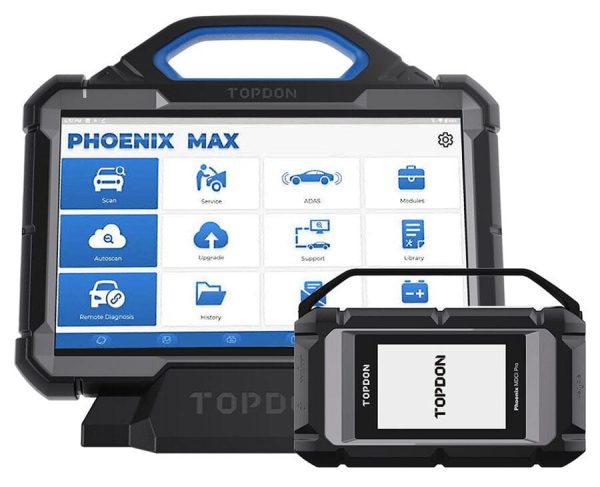

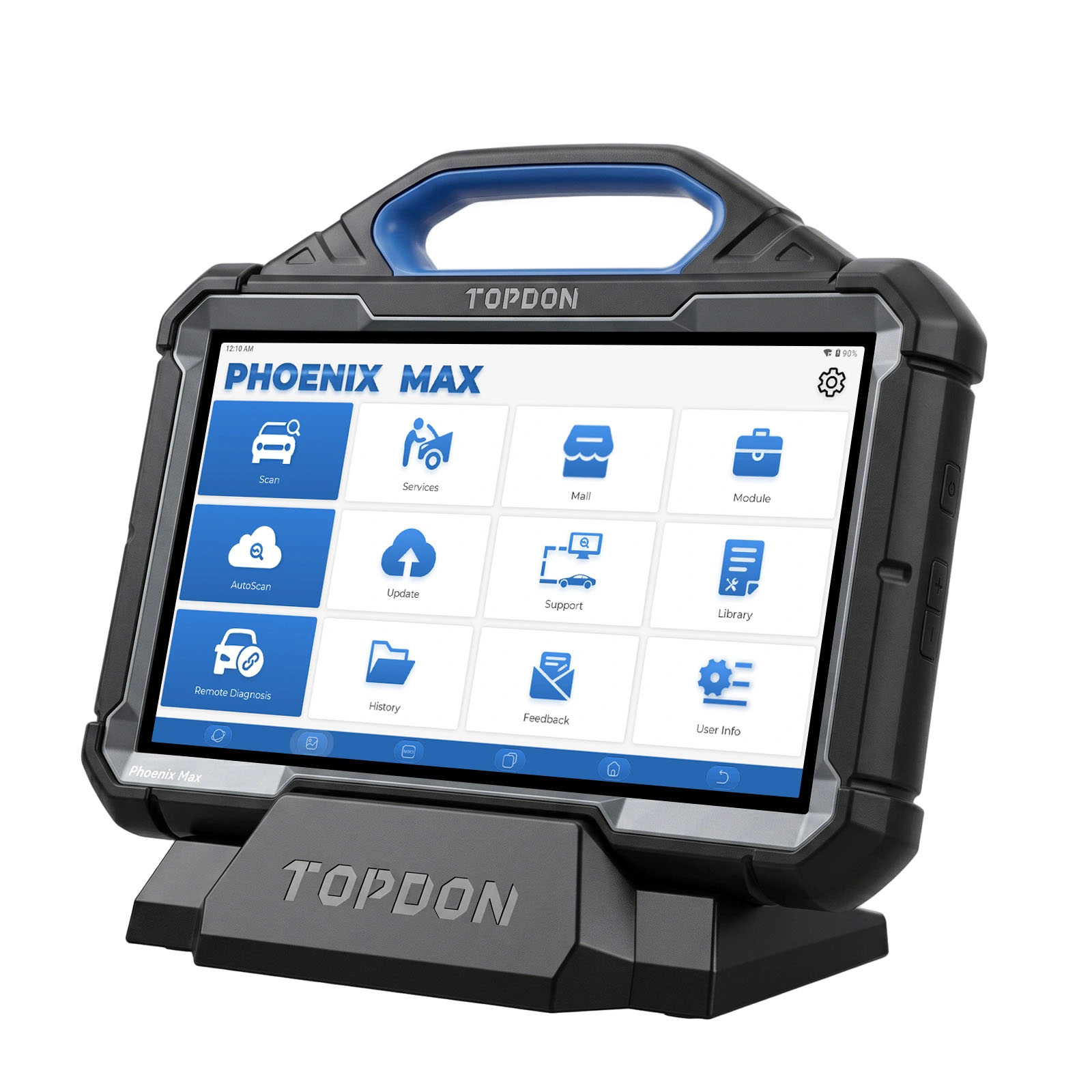

Topdon Phoenix Max este un tester auto profesional pentru atelierele care combină investigarea sistemelor electronice cu programarea și codarea modulelor vehiculului. Acoperirea declarată depășește 200 de mărci și include diagnoză integrală, control bidirecțional, hartă topologică și intervenții în cloud. Ansamblul reunește tableta de 13,3 inch și multiplexorul Phoenix MDCI Pro (VCI), cu suport inclusiv pentru CAN FD și DoIP, precum și J2534. Este produs original Topdon. Statutul de dealer autorizat pentru România acoperă piesele de schimb, intervențiile de după garanție și asistența tehnică.

Meniul Phoenix Max poate fi utilizat în limba română, cu păstrarea limbii originale a producătorului pentru anumite funcții și manuale.

Licența de utilizare este permanentă, iar actualizările sunt incluse pentru doi ani. La capătul perioadei, aparatul rămâne pe versiunea instalată și pe funcțiile care nu cer server; versiunile noi și partea online se reactivează cu un abonament, oricând este nevoie.

Testerul este compatibil cu mașinile echipate cu Secure Gateway (SGW): accesul la gateway-ul securizat FCA se activează printr-un abonament separat, cumpărat de service direct de la producător; magazinul nostru nu vinde acces SGW.

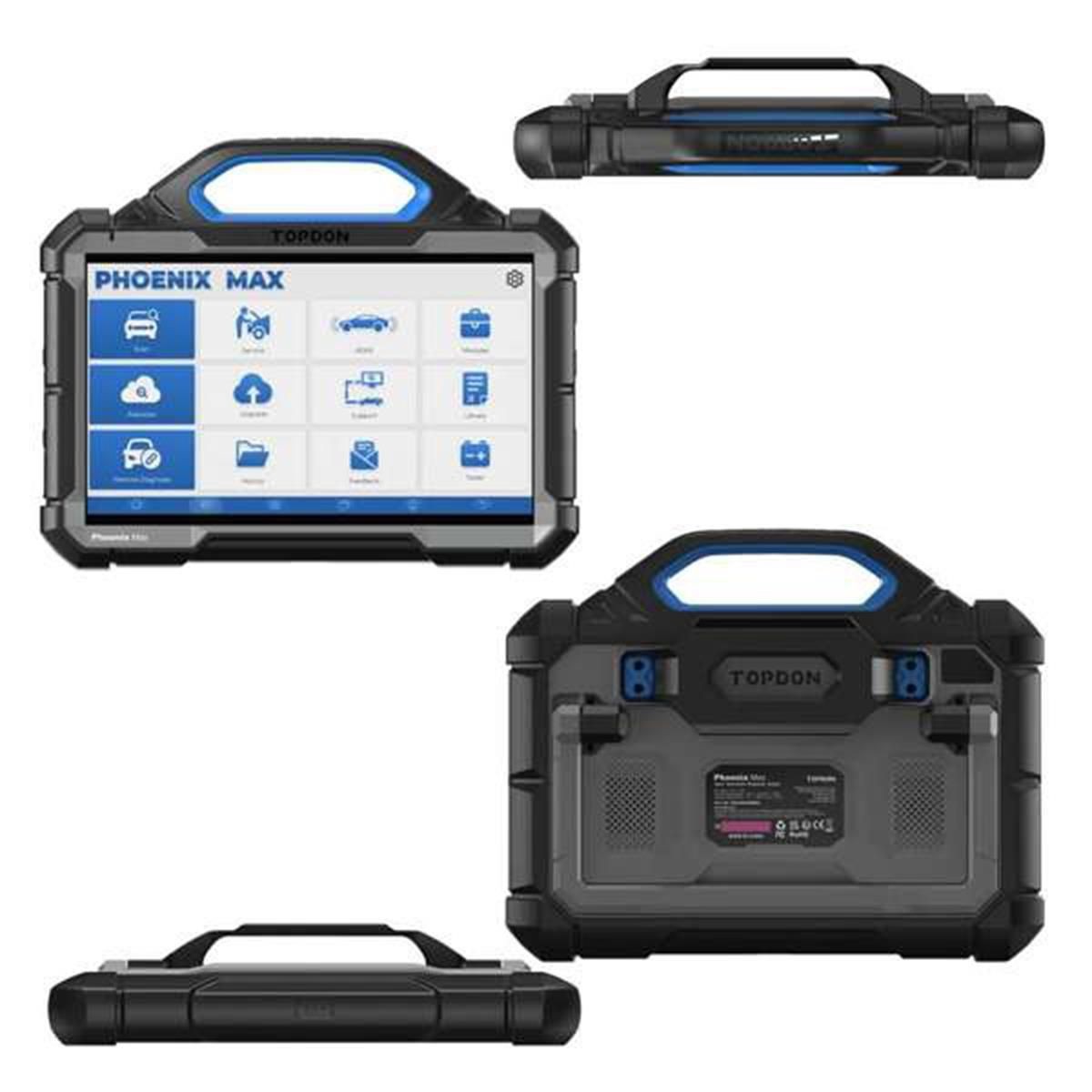

Cum ajută ecranul de 13,3 inch și stocarea de 256 GB?

Ecranul lizibil în lumină puternică oferă suprafață pentru examinarea graficelor și a legăturilor dintre calculatoarele mașinii. Rezoluția de 1920 × 1200 ajută la distingerea detaliilor din harta topologică.

Memoria de lucru de 8 GB și procesorul cu opt nuclee susțin procesarea datelor de diagnoză. Stocarea de 256 GB găzduiește aplicațiile și înregistrările parametrilor, utile când o probă trebuie reanalizată. Bateria de 18.600 mAh asigură aproximativ 8 ore de autonomie.

Ce funcții de diagnoză are pe sistemele mașinii?

Diagnoza acoperă motorul, transmisia, ABS, airbagurile, stabilitatea, TPMS, climatizarea și imobilizatorul, potrivit echipării mașinii. Testerul citește identificarea modulelor și erorile memorate; după remediere, ștergerea codurilor și verificarea repetată arată dacă defectele reapar.

• AutoVIN — identificarea automată pe baza seriei VIN comunicate de vehicul ajută la selectarea aplicației de diagnoză corespunzătoare mașinii verificate.
• Date live — valorile raportate de modulele mașinii se urmăresc pe ecran; colegii din magazin indică faptul că, la unele modele, fluxul ar trebui să se poată și înregistra, pentru redare ulterioară. Redarea înregistrării permite examinarea unei abateri intermitente și vezi ce valori erau înainte să apară defectul și ce se schimbă cât se manifestă.
• Teste active — testerul comandă componente ale vehiculului pentru verificarea răspunsului lor. De exemplu, în funcție de vehicul, comandarea unei electrovalve permite observarea reacției circuitului la solicitare, în completarea verificărilor electrice.

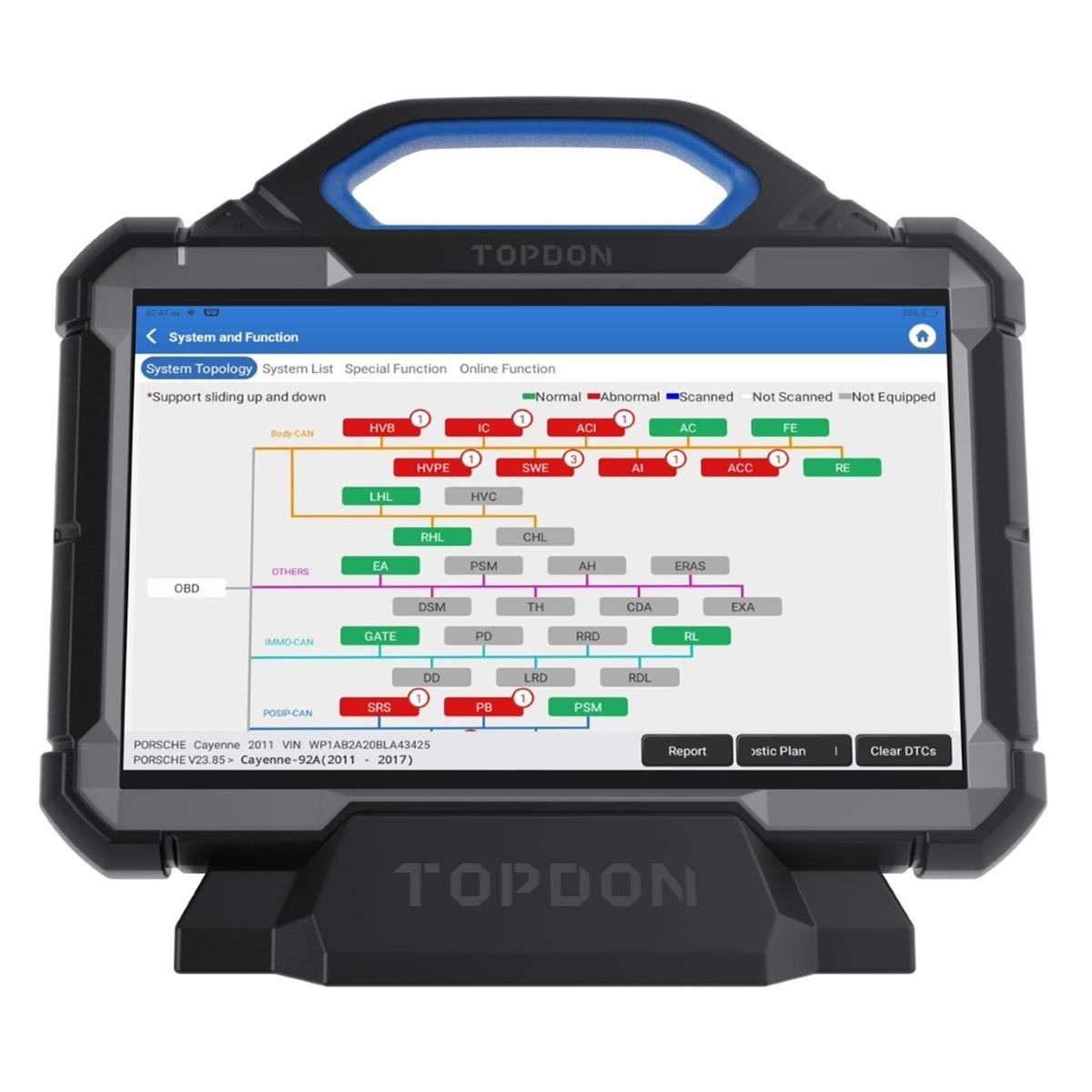

• Topologie — schema reprezintă organizarea modulelor și starea comunicării. Erorile pot fi analizate în contextul rețelei, pentru a observa dacă problema este izolată sau apare în mai multe sisteme.
• Ghidare VAG — colegii din magazin indică proceduri ghidate care ar trebui să acopere, la unele modele Volkswagen, Audi, Škoda și SEAT, și setările de bază, cu operațiile puse în ordinea cerută de procedură.

Ce codări și ce proceduri de service suportă?

Face codările de după reparație, pe modulele înlocuite, și recalibrarea componentelor. Codarea adaptează configurația electronică la echiparea mașinii; programarea scrie software-ul sau datele de calibrare în modulul vehiculului.

Programarea și codarea în cloud acoperă grupul Volkswagen (Volkswagen, Škoda, SEAT, Audi), Porsche, Land Rover, Jaguar, Mercedes-Benz (inclusiv codarea SCN), BMW seriile E și F, Renault, Nissan, Subaru, Hyundai, Kia și Infiniti. Programarea necesită internet și cont activ, iar vehiculul se ține pe redresor pe durata scrierii.

Pentru întreținere și finalizarea reparațiilor sunt disponibile, în funcție de vehicul, următoarele operațiuni:

• Motor — codarea injectoarelor, adaptarea clapetei și regenerarea DPF. La unele modele, înscrierea codului unui injector înlocuit permite calculatorului motorului să țină cont de caracteristicile componentei montate.
• Frânare — funcțiile EPB pentru retragerea și recalibrarea frânei de parcare electrice la schimbarea plăcuțelor, precum și aerisirea ABS, care comandă elementele blocului hidraulic conform procedurii vehiculului.
• Întreținere — resetarea intervalului de ulei, înregistrarea bateriei, resetarea TPMS și calibrarea senzorului de unghi volan; din experiența noastră, la unele modele ar trebui să fie disponibile și resetarea sistemului AdBlue, a supapei de recirculare a gazelor și reglajul suspensiei pneumatice. Toate actualizează valorile memorate de sistemele mașinii după intervenție.

Disponibilitatea fiecărei operațiuni se verifică pe model, în aplicația testerului.

Ce aduce multiplexorul Phoenix MDCI Pro?

Phoenix MDCI Pro comunică cu modulele vehiculului și se alimentează la 9–18 V din mufa OBD. Protocoale acoperite: OBD2/EOBD, CAN FD, DoIP, J2534 pass-thru, D-PDU și RP1210.

DoIP merge pe portul Ethernet al tabletei, iar RP1210 e protocolul aplicațiilor de camioane.

Cum se extinde pentru măsurători, camioane și ADAS?

Pentru măsurarea semnalelor electrice direct la componente se adaugă separat Topdon Phoenix Scope, osciloscopul cu patru canale compatibil cu Phoenix Max. Acesta completează parametrii comunicați de module cu analiza formei semnalelor măsurate.

Pentru camioane și utilaje, licența HD pe 12 luni, achiziționată separat, deschide baza de date de diagnoză pentru vehicule grele pe Phoenix Max, cu comunicație prin RP1210. Conectarea la aceste vehicule se face cu trusa de cabluri și adaptoare de vehicule grele, care cuprinde și conectorii Deutsch de 6 și 9 pini.

Calibrarea ADAS stabilește referințele de orientare ale camerelor și radarelor de asistență la condus, prin procedurile prevăzute pentru vehicul.

Pentru service-ul care introduce aceste calibrări între lucrările oferite, este recomandat Topdon Phoenix ADAS Mobile, comandat separat: cadrul mobil, țintele și laserele de poziționare completează echiparea, iar procedura de calibrare rulează de pe tableta Phoenix.

Specificații tehnice

• Ecran: 13,3 inch, 1920 × 1200, lizibil în lumină puternică.
• Procesor: MediaTek MT8788, opt nuclee, 2,0 GHz.
• Memorie: 8 GB RAM; stocare: 256 GB.
• Baterie: 18.600 mAh; autonomie aproximativă: 8 ore.
• Cameră pe spate: 13 MP.
• Porturi: USB Type-C, USB Type-A, Ethernet și Mini-HDMI.
• Wi-Fi: 2,4 și 5 GHz.
• Dimensiuni: 364 × 285 × 82 mm.
• Greutate: 3,18 kg.
• Temperatură de funcționare: 0–50 °C.
• Alimentare Phoenix MDCI Pro: 9–18 V din mufa OBD.

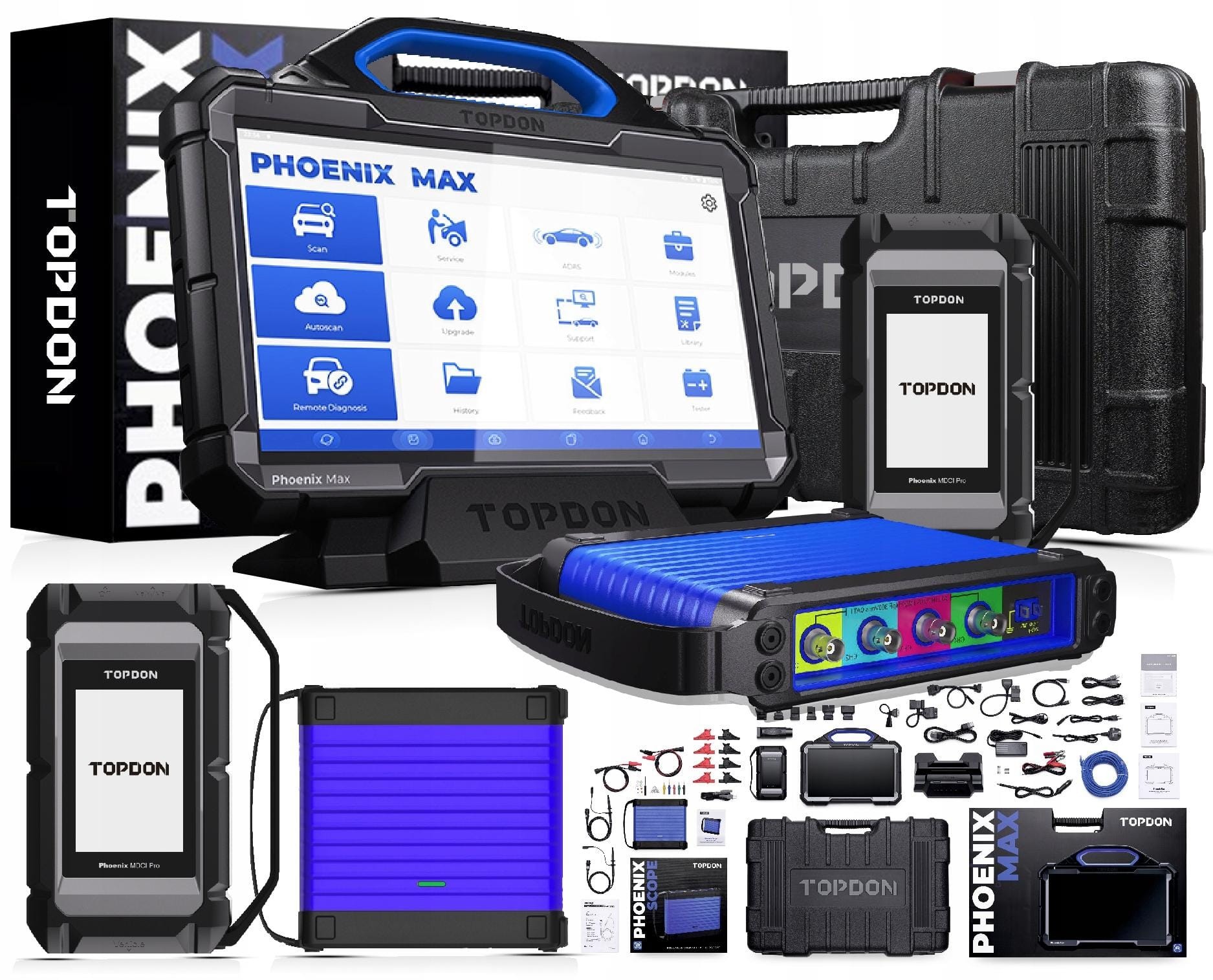

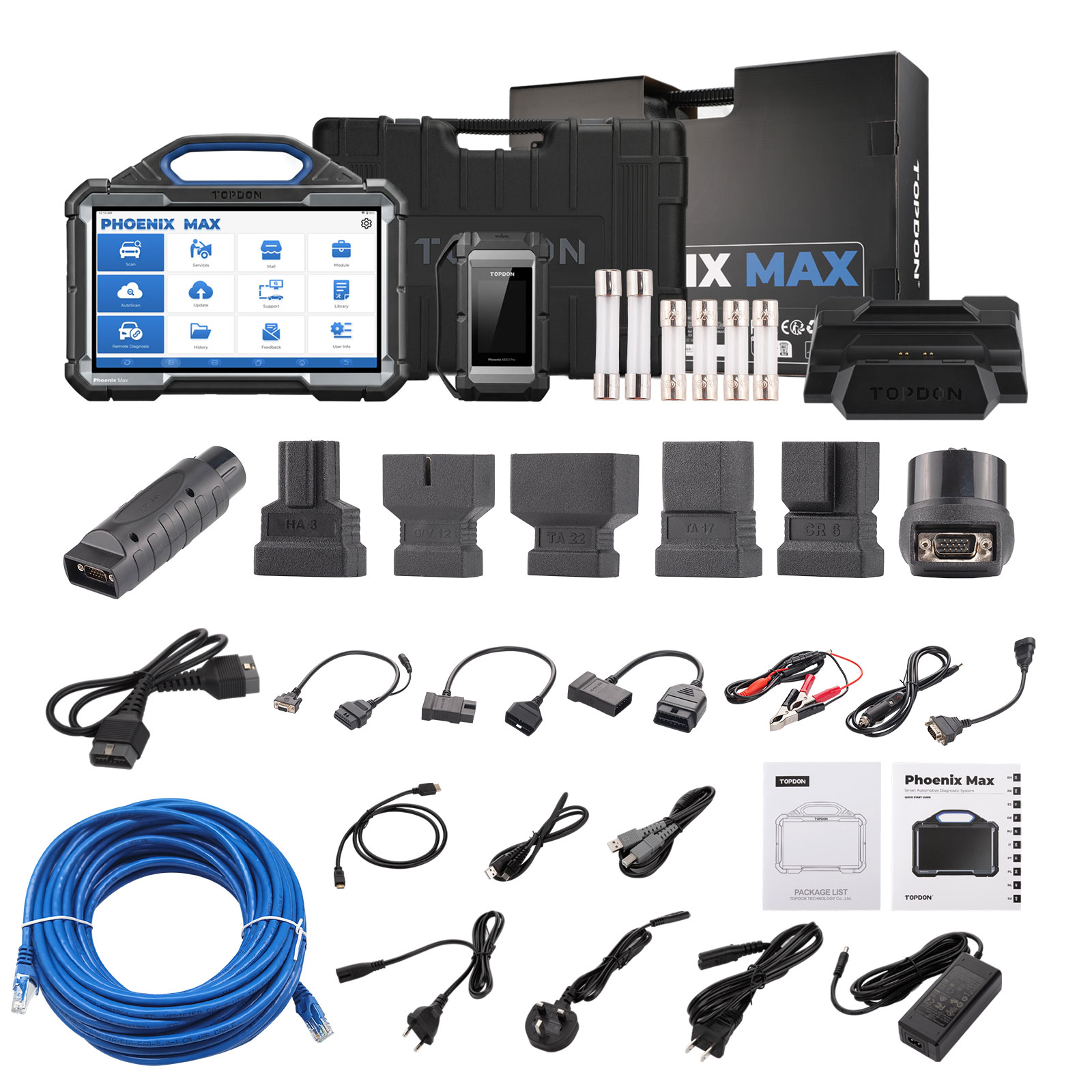

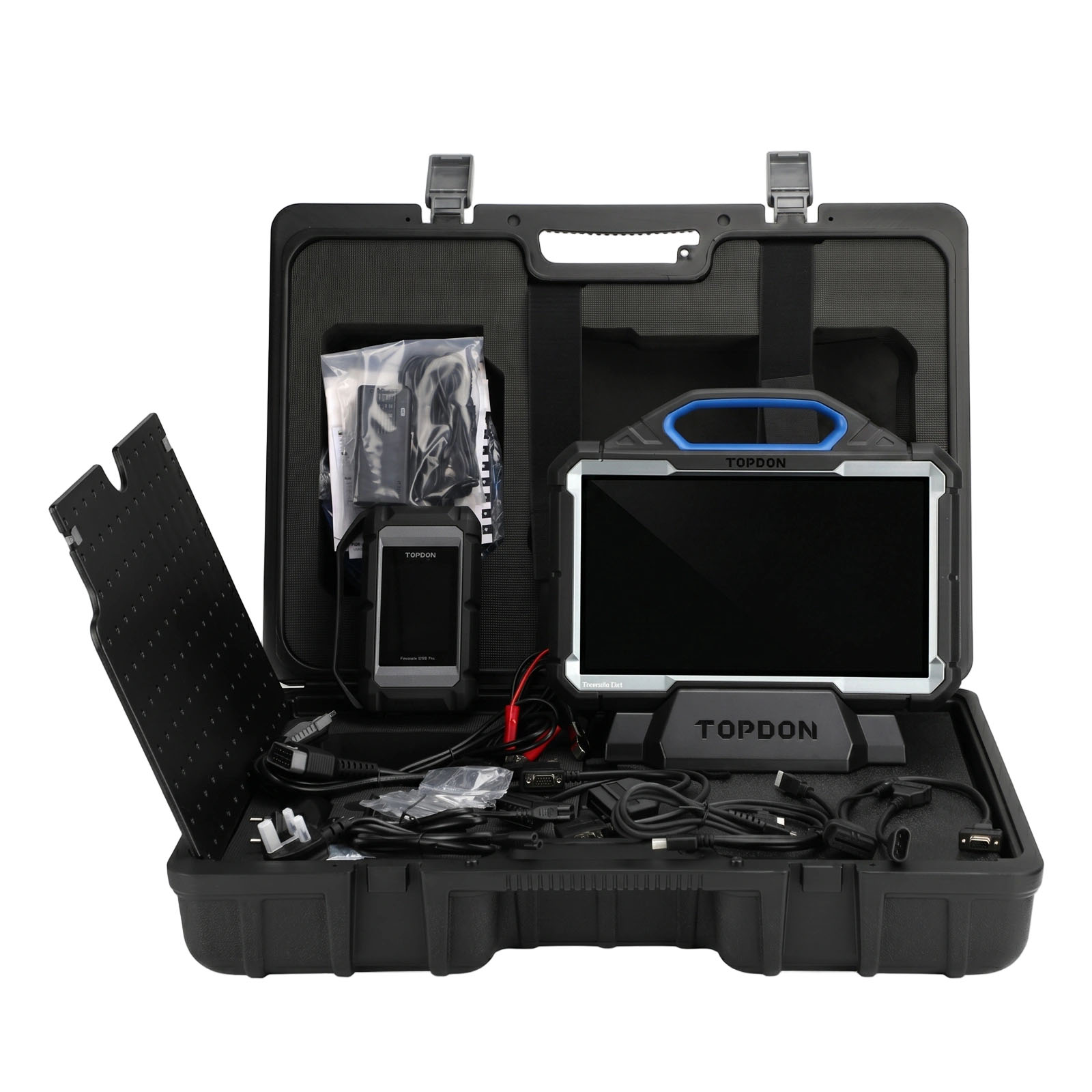

Ce conține pachetul Phoenix Max

• tabletă Topdon Phoenix Max și multiplexorul Phoenix MDCI Pro;
• cabluri MDCI PRO CAB, MDCI PRO CAB Type A–B și Clipper;
• adaptor OBD I și adaptoare BZ-38, TA-17, TA-22, B-20, HA-3, G/V-12, CR-6, NN-14+16, M/H-12+16 și FT-3;
• adaptor universal suplimentar;
• cablu pentru brichetă, cablu de încărcare și încărcător 3-în-1;
• cabluri de alimentare pentru Europa, SUA și Marea Britanie;
• cabluri Mini-HDMI–HDMI, USB Type-A–Type-C și Ethernet;
• patru siguranțe AC250V/5A de 5 × 20 mm și două siguranțe AC250V/5A de 6 × 30 mm.

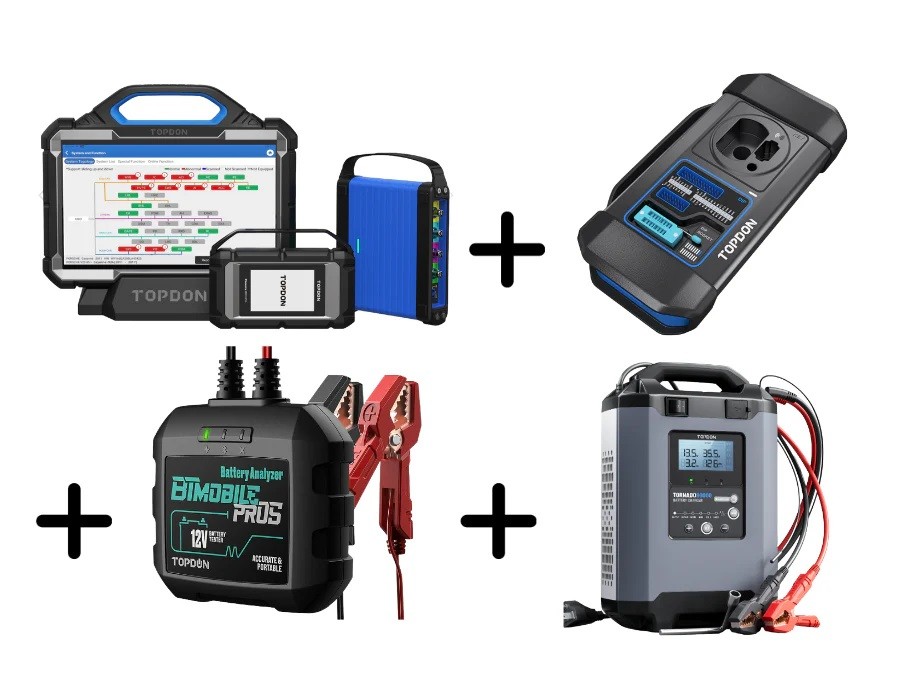

Unde se găsesc celelalte accesorii?

Accesoriile de mai sus, precum și altele pentru echiparea atelierului, sunt reunite în categoria Topdon a magazinului. Pentru compararea tabletelor de diagnoză după dotări și funcții, oferta se poate consulta în categoria testerelor cu ecran propriu.

Întrebări frecvente

Pe ce aparat rulează diagnoza?
Aplicația de diagnoză rulează direct pe tableta Phoenix Max inclusă în tester. Multiplexorul Phoenix MDCI Pro asigură comunicarea cu sistemele vehiculului.

Se poate revedea o probă?
La modelele unde înregistrarea e disponibilă, fluxul se poate reda ulterior — vezi ce valori erau înainte să apară defectul și ce se schimbă cât se manifestă.

Ce înseamnă codarea SCN?
Este o procedură Mercedes-Benz prin care configurația electronică a modulului se stabilește conform datelor vehiculului și cerințelor producătorului. Phoenix Max o acoperă prin serviciile de codare în cloud, pe modelele și modulele prevăzute de Topdon.

Ce înseamnă că osciloscopul este opțional?
Phoenix Scope nu vine în pachetul standard: se comandă separat și se conectează la tabletă când atelierul ajunge la măsurători de semnal pe componentă. Restul funcțiilor de diagnoză lucrează fără el.

De ce stă mașina pe redresor la programare?
O cădere de tensiune în timpul scrierii poate lăsa modulul cu software incomplet, iar recuperarea lui cere o procedură separată. Redresorul ține alimentarea constantă până la capătul operațiunii.

Îți facem o recomandare pe măsura atelierului: scrie-ne ce lucrări predomină și în ce direcție vrei să crești — măsurare, vehicule grele sau calibrări.
