Interfață VCI RED 2021 compatibilă cu Delphi DS150E, turisme și camioane

Descrierea produsului

Cifra din denumire nu e anul de fabricație al cutiei. La Tester diagnoză auto multimarcă VCI Red 2021 ea arată până unde ajunge lista de vehicule din aplicația instalată pe laptop, și ăsta e primul lucru de verificat la orice interfață din familia asta. Restul, carcasa, culoarea, forma mufei, contează mult mai puțin.

Ce înlocuiește, concret: variantele aceleiași familii de hardware rămase pe o bază de date din jurul lui 2017 și limitate la autoturisme. Aici lista merge cu câțiva ani mai departe și trece dincolo de turisme, la autoutilitare și la transportul greu. Interfața citește singură tensiunea din priza de diagnoză și își alege profilul: 12V pe o dubă, 24V pe un cap tractor, fără buton de apăsat între ele.

Un lucru se spune din prima, ca să nu fie surpriză la desfacerea coletului. Cutia nu are ecran și nu lucrează singură. Ea vorbește cu mașina și trimite datele mai departe, prin cablul USB din pachet sau prin Bluetooth, către un laptop cu Windows pe care trebuie instalată aplicația de diagnoză. Laptopul nu vine în valiză.

Funcții de diagnoză

Pe modulele la care ajunge aplicația, de la motor până la confort:

• Scanare automată a sistemelor — o comandă și trece prin fiecare calculator care răspunde, fără să alegi tu din meniu.
• Identificare la conectare — recunoaște seria de șasiu și încarcă profilul mașinii.
• Citire și ștergere coduri — coduri generice EOBD și, pe multe mărci, coduri proprii ale producătorului.
• Date live — parametrii de la senzori și module, urmăriți cât timp interfața rămâne cuplată.
• Înregistrare pe traseu — pornești captura înainte de proba de drum și te uiți pe grafice după ce ai intrat înapoi în hală.
• Activare și testare componente — comanzi o electrovalvă, un releu sau o pompă și vezi dacă piesa mai lucrează.
• Verificarea tensiunii bateriei — primul pas, înainte să cauți vinovați mai scumpi.

Proceduri de service

Partea de după reparație, cea care închide lucrarea:

• Resetare interval de service — readuce contorul la zero după schimbul de ulei și filtre.
• Regenerare filtru de particule — pornește manual ciclul de ardere, pe motoarele diesel unde aplicația are procedura.
• Codare și ajustare injectoare — introduci în calculator codul fiecărui injector montat.
• Retragere etrieri electrici — deschide pistoanele pentru schimbul plăcuțelor, apoi le readuce în lucru.
• Purjare ABS — comandă pompa și electrovalvele modulului de frânare pentru scoaterea aerului din circuit.
• Codare de bază a calculatoarelor — potrivești un modul de schimb sau ajustezi un parametru, offline, acolo unde marca permite.

Ce se întâmplă între priza OBD și ecranul laptopului

Interfața e un traducător. Mașina vorbește pe magistrale diferite, iar cutia le comută pe toate prin același conector pe 16 pini, fără adaptoare schimbate între ele. CAN de mare viteză pe modelele recente, CAN pe un singur fir la modulele de confort, vechea linie K/L pe mașinile de dinainte, plus profilele americane J1850.

Pentru transportul greu intră în joc magistrala J1708, pe RS485. Ea e detaliul care desparte o interfață de turisme de una care poate urca într-o cabină de camion, pentru că electronica de acolo nu vorbește CAN la toate modulele mai vechi. Fără linia asta, aparatul se oprește la priză.

Legătura cu laptopul se face în două feluri, după cum îți convine. Cablul e varianta stabilă pentru o procedură lungă la bancul de lucru. Bluetooth e varianta pentru cine tot coboară din cabină și nu vrea un fir întins peste aripă.

Ce înlocuiește din familia lui

Familia asta de multiplexere circulă de ani buni sub nume și culori diferite, pe aceeași placă. Diferența reală între ele nu stă în carcasă, ci în două lucruri: anul până la care merge baza de date și dacă unitatea urcă sau nu pe 24V.

Variantele de intrare se opresc de obicei pe la 2017 și rămân pe turisme. Asta e suficient pentru un atelier care lucrează pe mașini de zece-cincisprezece ani, dar devine o problemă când în curte intră o flotă mixtă. Aici sunt acoperite Iveco, MAN, DAF, Scania, Renault Trucks și Volvo, alături de mărcile de volum din trafic: Dacia, Renault, Peugeot, Citroën, Fiat, Škoda, Volkswagen, Opel, BMW, Mercedes. Dacă lucrezi mai des pe vehicule grele, merită să vezi și testerele multimarcă pentru vehicule grele, unde sunt și aparate cu ecran propriu.

Ce trebuie să știi înainte să comanzi

• Ai nevoie de un laptop cu Windows. Nu e în pachet, iar aplicația se instalează pe el. Dacă nu ai unul dedicat, uită-te peste laptopurile pregătite pentru diagnoză.
• E un produs aftermarket, nu echipament de producător. Funcțiile care cer autentificare pe serverele mărcii nu merg pe unitatea asta.
• Fără reprogramare de firmware. Codarea rămâne la nivel de bază și offline; scrierea de software nou într-un calculator cere alt tip de echipament.
• Baza de date se oprește la 2021. Modelele apărute după pot lipsi sau pot fi acoperite parțial.
• Acoperirea nu e uniformă. Ce codare, ce resetare și ce test activ rulează efectiv ține de marcă, model, an și motorizare.
• Pe unele camioane Scania, cu priză de 16 pini nestandard, ai nevoie de un cablu adaptor separat.

Specificații hardware

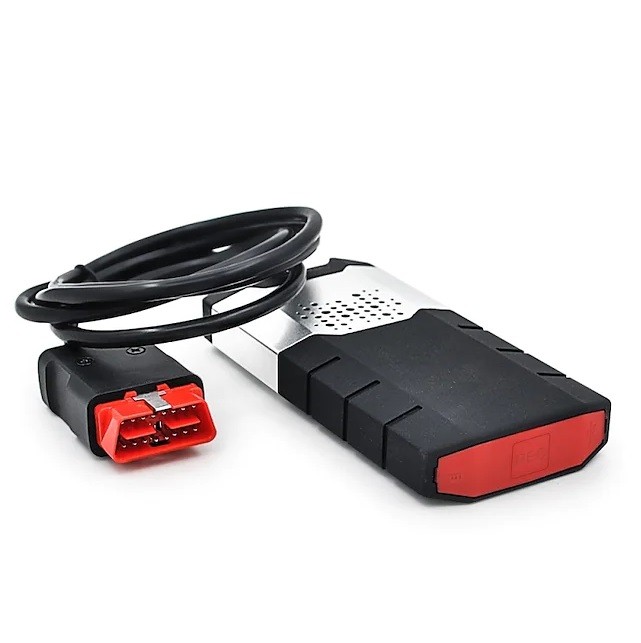

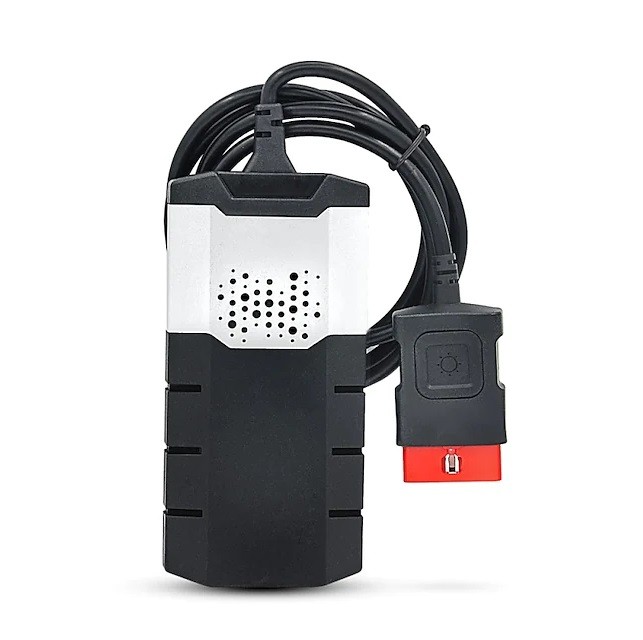

Conectorul dinspre vehicul e OBD-II standard, pe 16 pini, integrat direct pe interfață. Alimentarea vine tot de acolo, din priza de diagnoză, fără sursă externă și fără baterie proprie: 12V la turisme și autoutilitare, 24V la camioane, cu recunoașterea tensiunii făcută de aparat. Către laptop, unitatea comunică prin USB sau prin Bluetooth.

Placa e cea folosită de familia Delphi DS150E și Autocom CDP+, cu magistralele obișnuite pe ea: două linii CAN de mare viteză după ISO 11898-2, CAN pe un singur fir după SAE J2411, K/L după ISO 9141-2, J1850 în ambele variante și RS485 pentru J1708. Documentația platformei originale dă un domeniu de alimentare de la 6 la 36 V și un consum sub 500 mA, valori care descriu familia de hardware, nu o măsurătoare pe acest exemplar.

Conținutul pachetului

• unitatea VCI Red, cu conector OBD-II integrat

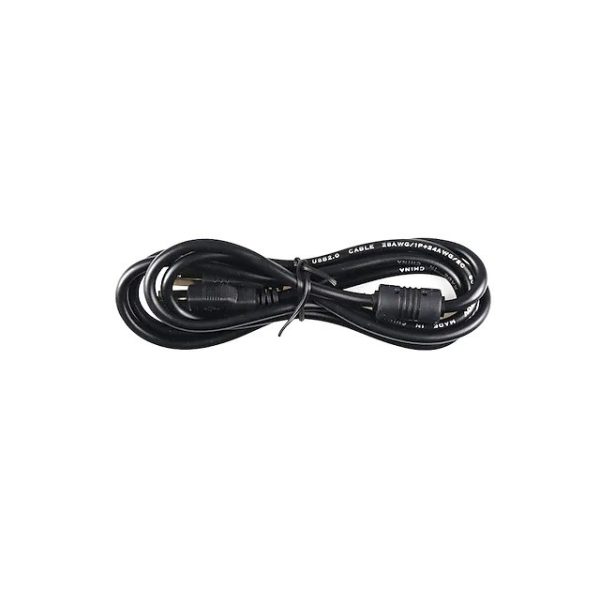

• cablu USB pentru legătura cu laptopul
• manual de instalare în format PDF

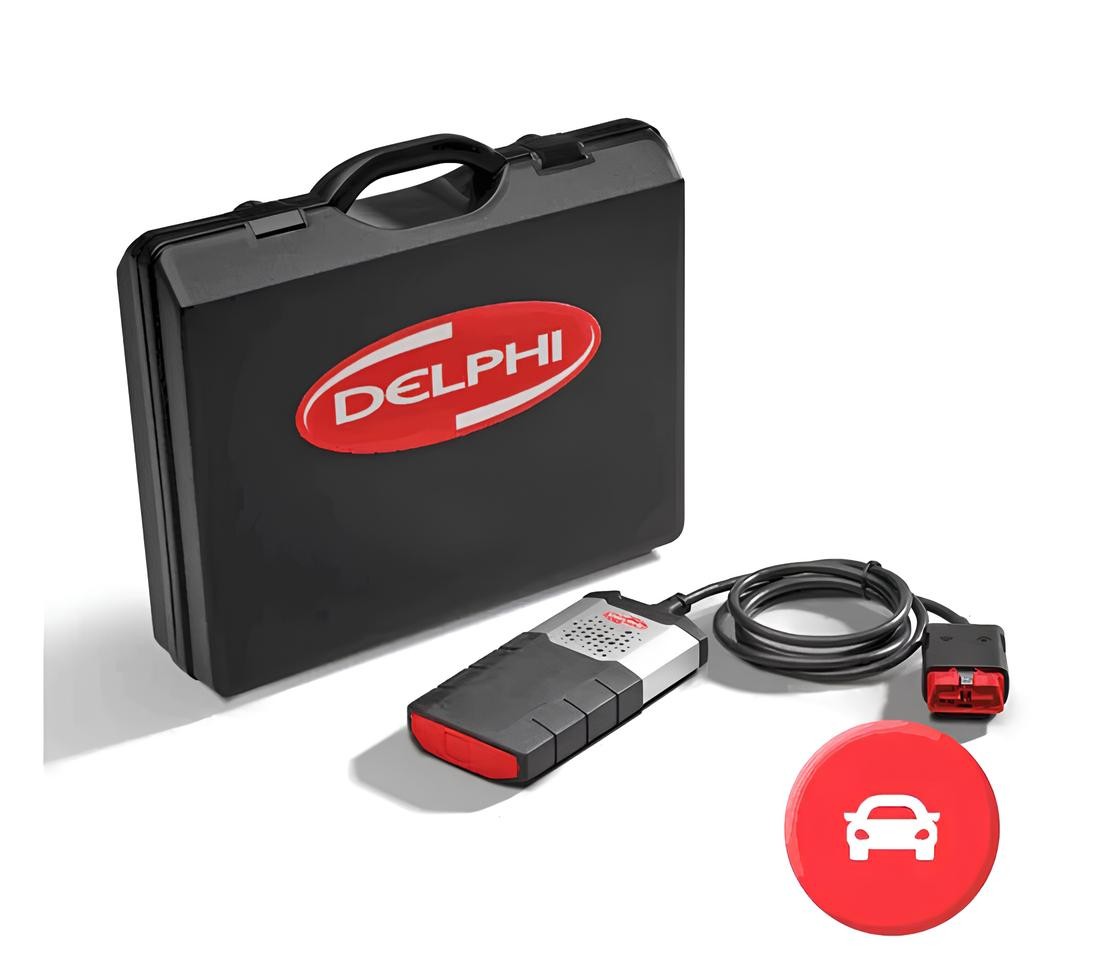

• valiză de transport

Transportul costă 22 de lei, oricât ar fi valoarea comenzii, iar returul se face în 14 zile.

Întrebări frecvente

Ce înseamnă 2021 în denumire?
Anul până la care ajunge baza de date instalată, nu anul fabricației. E cea mai utilă cifră din toată fișa, pentru că îți spune direct ce mașini are aplicația în listă. Versiunile mai vechi ale acelorași interfețe se opresc în jurul lui 2017.

Chiar diagnostichează camioane, nu doar turisme?
Da, și pentru asta există magistrala J1708 pe interfață și recunoașterea automată a tensiunii de 24V. Sunt acoperite mărcile de transport uzuale, de la Iveco și MAN până la DAF, Scania, Renault Trucks și Volvo. Ce module răspund pe un camion anume depinde de model și de an.

Pot lucra fără laptop, direct de pe telefon?
Nu. Aplicația de diagnoză cere Windows, deci ai nevoie de un laptop sau de un PC. Interfața în sine nu are ecran, procesor de afișare sau memorie proprie de rapoarte.

Face codare de calculatoare?
Face codare de bază, offline: potrivești un modul înlocuit sau schimbi un parametru, acolo unde marca și versiunea de aplicație o permit. Reprogramarea de firmware și codurile de securitate cerute de serverul producătorului rămân în afară.

Ce se întâmplă cu mașinile mai noi de 2021?
Depinde de platformă. Unele apar parțial, prin înrudire cu modele mai vechi din aceeași familie tehnică, altele lipsesc de tot. Unitatea rămâne la versiunea instalată.

Am nevoie de adaptor pentru camioane?
Pe majoritatea camioanelor priza e OBD-II standard și te cuplezi direct. Pe unele modele Scania, cu conector de 16 pini nestandard, e nevoie de un cablu adaptor dedicat, care se cumpără separat.
