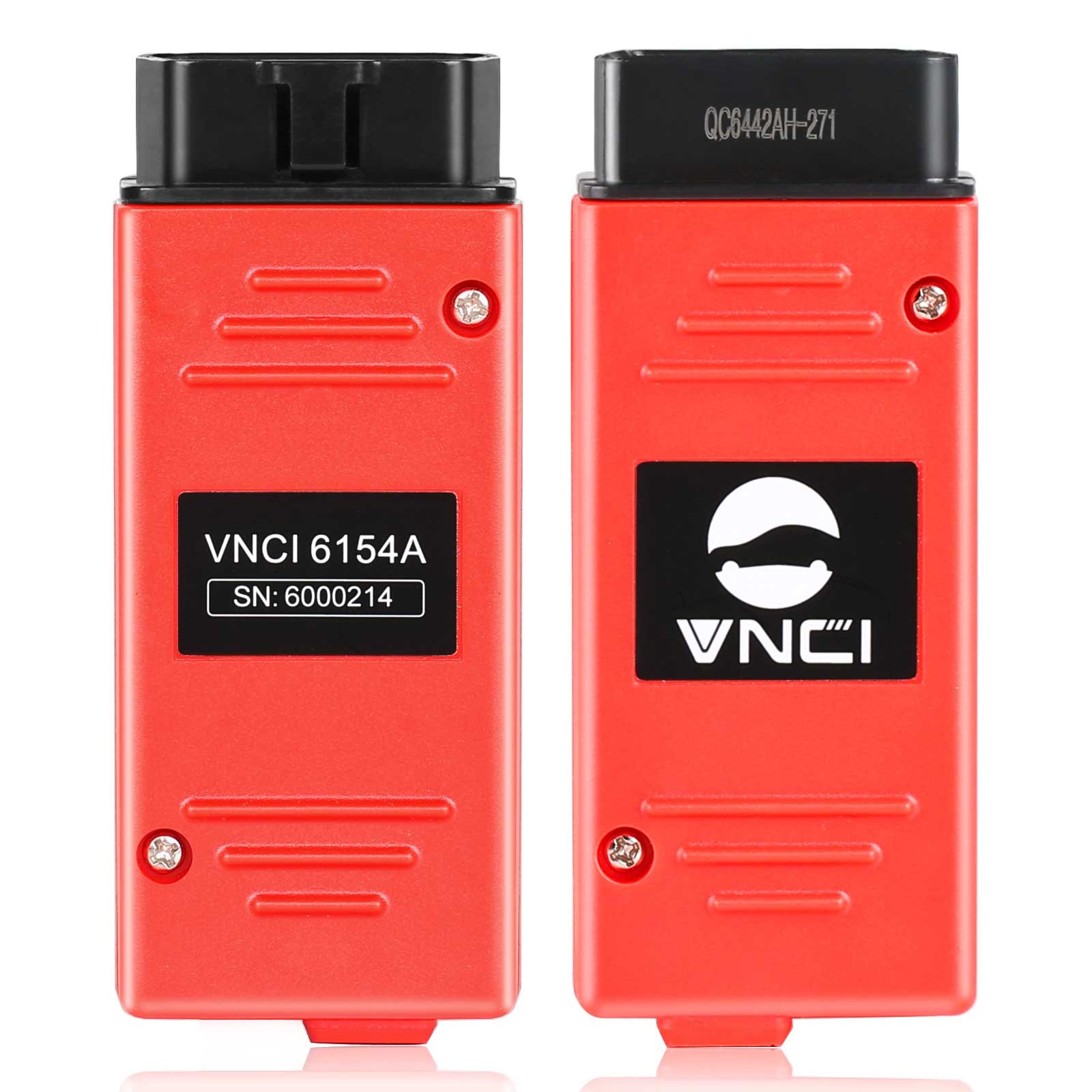

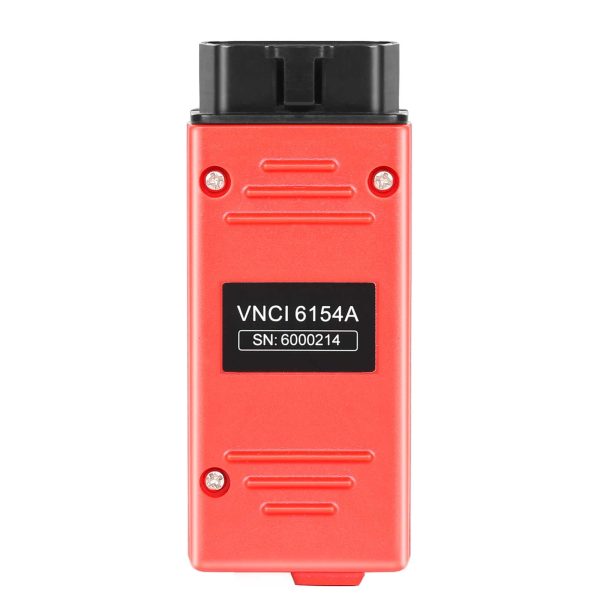

Interfață VNCI 6154A pentru grupul VAG, cu DoIP și CAN FD

Descrierea produsului

VNCI 6154A e interfața pentru atelierul care are pe rampă și mașini vechi din grupul VAG, și modele din generațiile recente. Acoperă modelele vechi din grupul VAG, pe K-line și CAN, dar are în listă și DoIP și CAN-FD, cele două căi de comunicație ale mașinilor mai noi.

Este un echipament aftermarket, compatibil cu ODIS-Service și ODIS-Engineering. Prin ele se citesc erorile, se urmăresc parametrii în timp real și se fac codări și adaptări, în limita a ce acceptă mașina.

Nu are ecran propriu: se conectează la un laptop cu Windows, prin cablu USB sau fără fir. Distribuitorii descriu trei moduri de legătură — USB, WiFi direct între aparat și laptop, și WiFi prin rețeaua atelierului — care, pe unele unități, ar trebui să se comute din butonul de pe corp.

Ce schimbă DoIP și CAN-FD în practică?

DoIP e diagnoza purtată pe Ethernet, la viteza rețelei. CAN-FD rămâne o magistrală CAN, dar încarcă mai multe date într-un singur mesaj.

Pentru atelier, asta înseamnă un singur lucru practic: o mașină care vorbește numai pe una dintre ele nu răspunde la o interfață care n-o are. Ce operațiuni se pot face mai departe depinde de sistemele montate pe vehiculul acela.

Acoperirea declarată pentru cele patru mărci ale grupului pornește de la 1995, iar K-line și CAN rămân pentru generațiile de atunci încoace. De asta e potrivită unui parc auto amestecat: nu trebuie să alegi între mașinile vechi și cele noi.

Ce se citește de pe module?

Cu aplicația pornită, funcții de diagnoză ai pe două planuri: ce s-a memorat ca eroare și ce face mașina în momentul ăsta.

• Erori — codurile se citesc din module și se șterg după remediere. Codul descrie abaterea pe care a văzut-o calculatorul; cauza se stabilește punând codul lângă măsurători.
• Date live — parametrii transmiși de module, inclusiv în mers: presiunea de supraalimentare, cantitatea injectată, debitul de aer, în funcție de ce oferă mașina.
• Teste — verificări punctuale, de pildă pe EGR sau pe turbină, acolo unde sistemul le prevede.
• Kilometraj — la anumite modele, potrivit colegilor, ar trebui să se poată citi valoarea memorată în calculatorul de motor. E utilă pusă lângă istoricul mașinii, nu singură.

Ce reglaje acceptă modulele?

La capitolul proceduri de service, codări și adaptări, colegii care lucrează cu aparatul dau exemplele de mai jos. Pe unele mașini ar trebui să meargă; pe fiecare în parte, cât lasă modulul montat:

• Codarea unui modul nou — calculatorul montat proaspăt trebuie să afle ce dotări are mașina pe care a ajuns.
• Adaptări pe motor — clapeta de accelerație, turația de ralanti și cantitatea injectată la ralanti apar în lista lor, pe o parte dintre motorizări.
• EPB — pe unele vehicule cu frână de parcare electrică ar trebui să se poată retrage mecanismul pentru schimbul de plăcuțe.
• Regenerare DPF — la o parte dintre motoarele diesel, arderea funinginii acumulate ar trebui să pornească din aplicație, cu condițiile cerute îndeplinite.
• Interval de revizie — la o parte dintre mașini, indicatorul ar trebui să se lase readus la zero după întreținere.
• Confort și iluminare — închiderea centralizată, geamurile, oglinzile și luminile de zi sunt exemplele lor; opțiunile acestor module ar trebui să fie accesibile la o parte dintre mașini.

Care dintre cele trei legături cu laptopul?

Cele trei moduri, așa cum le descriu distribuitorii:

• USB — cu cablul din pachet. Cea mai simplă, când laptopul stă lângă mașină.
• WiFi direct — aparatul își face propria rețea, iar laptopul se leagă la ea. Utilă unde nu ajunge rețeaua atelierului, de pildă pe o rampă din fundul halei.
• WiFi prin rețeaua atelierului — amândouă intră în rețeaua existentă, iar laptopul poate sta pe banc.

⚠️ Alegerea asta privește doar legătura cu laptopul. Pe ce magistrală se vorbește cu mașina — K-line, CAN, CAN-FD sau DoIP — ține de sistemul accesat, nu de modul selectat aici.

Specificații tehnice

• Comunicație recentă: magistrala CAN-FD și diagnoza pe Ethernet, DoIP.
• Magistrale clasice: CAN de mare și de joasă viteză, K-line pe ISO 9141-2 și KWP2000 pe ISO 14230.
• Servicii de diagnoză: UDS.

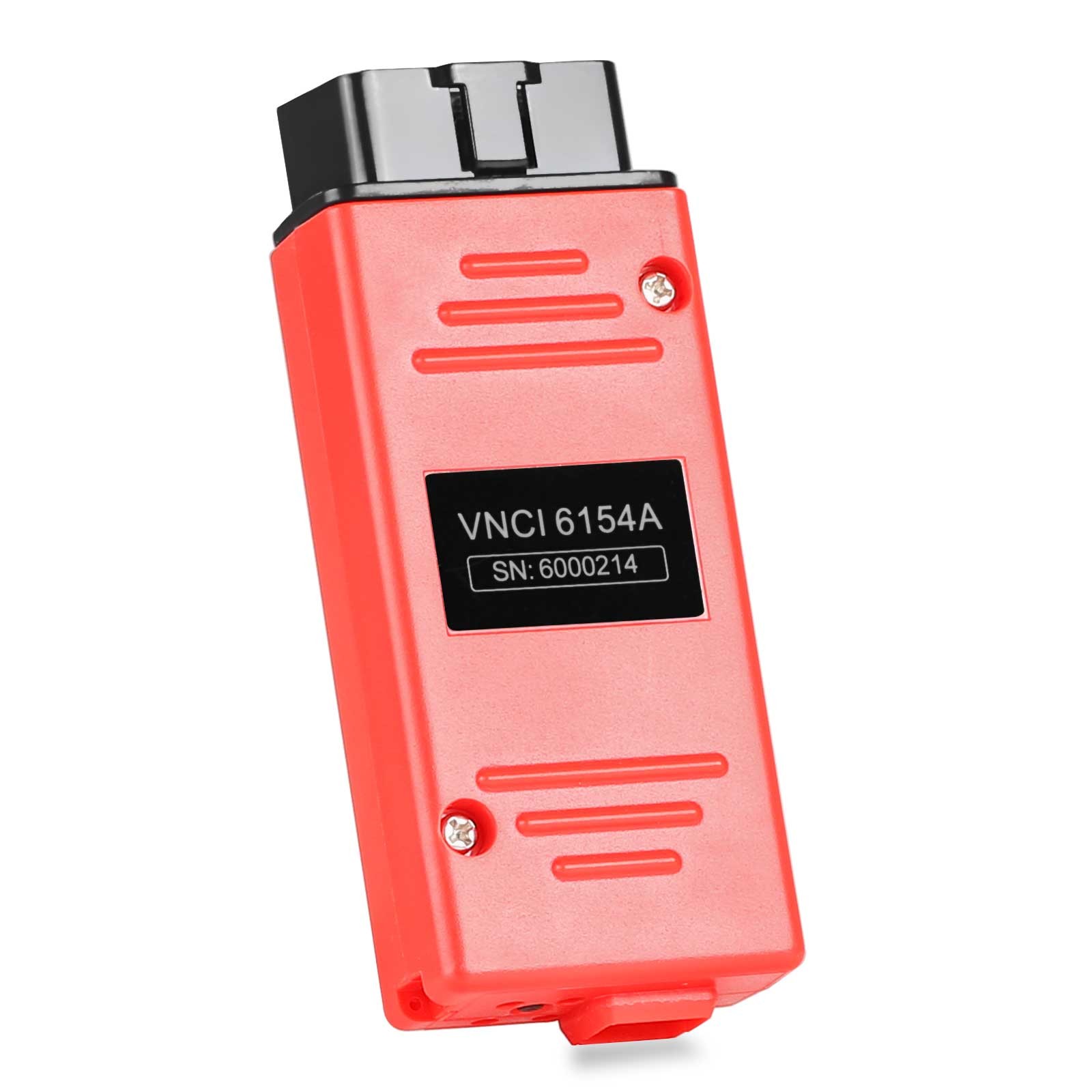

• Legătura cu laptopul: USB și WiFi. Distribuitorii indică trei moduri — USB, WiFi direct și WiFi prin rețeaua atelierului — care pe unele unități ar trebui să se comute din butonul de pe aparat.

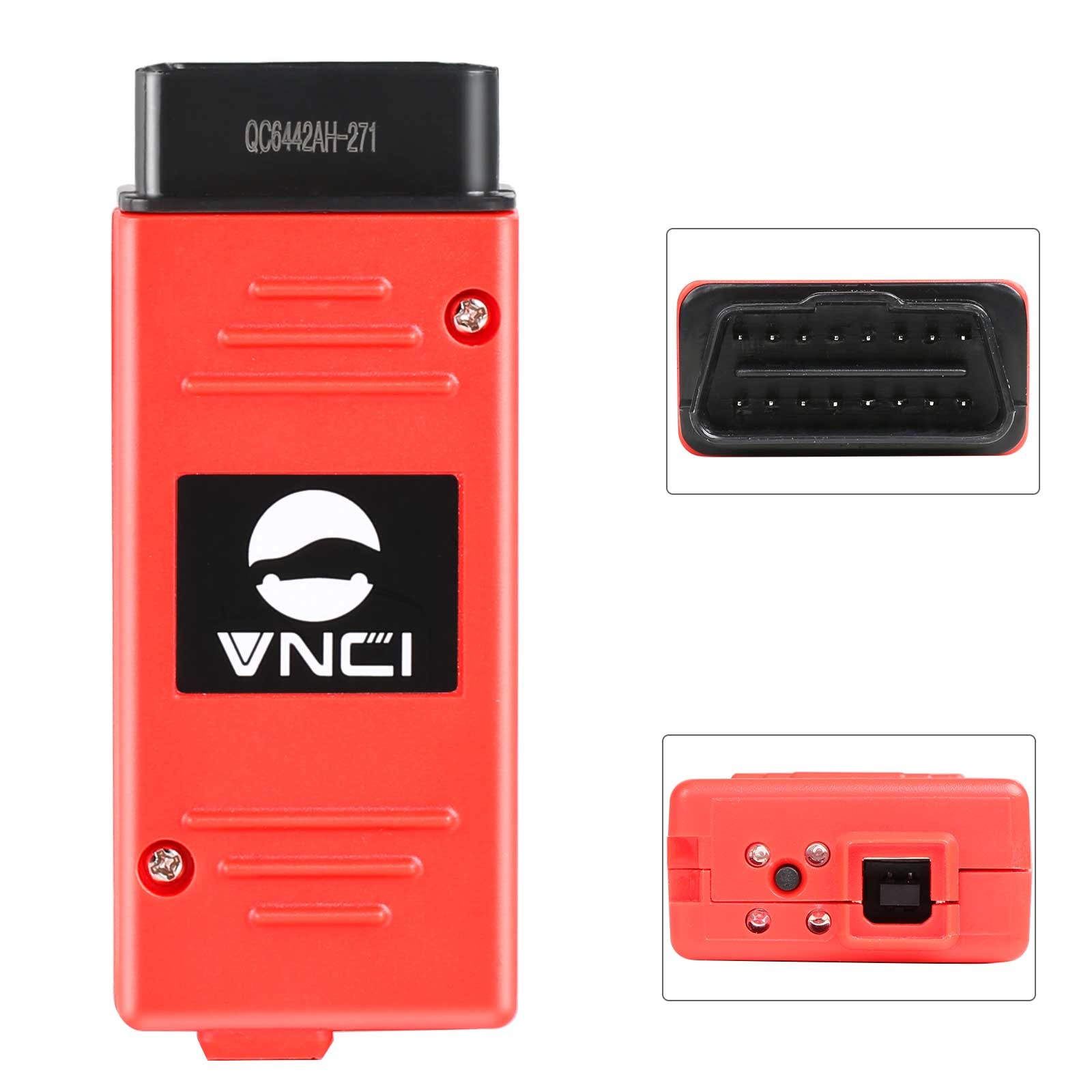

• Alimentare: după distribuitori, pe unele unități ar trebui să fie 12 V din mufa OBD-II sau 5 V prin portul USB.
• Indicatoare: la unele unități ar trebui să fie, după distribuitori, portocaliu pentru modul de lucru, verde pentru alimentare, roșu pentru comunicația DoIP și albastru pentru conexiune.
• Calculatorul are nevoie de Windows 10 pe 64 de biți, minimum 4 GB de memorie și între 50 și 100 GB liberi pe partiția de sistem, după sursă.

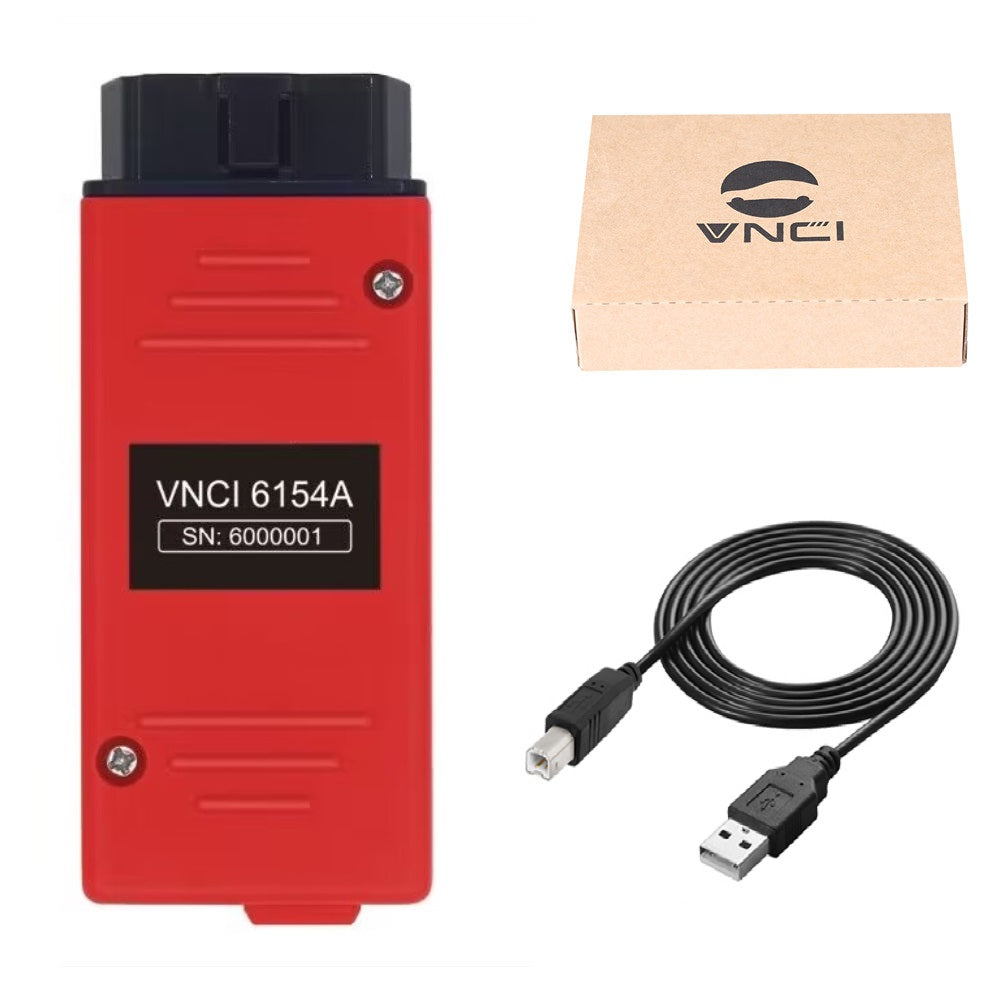

Conținutul pachetului

• Interfața VNCI 6154A.

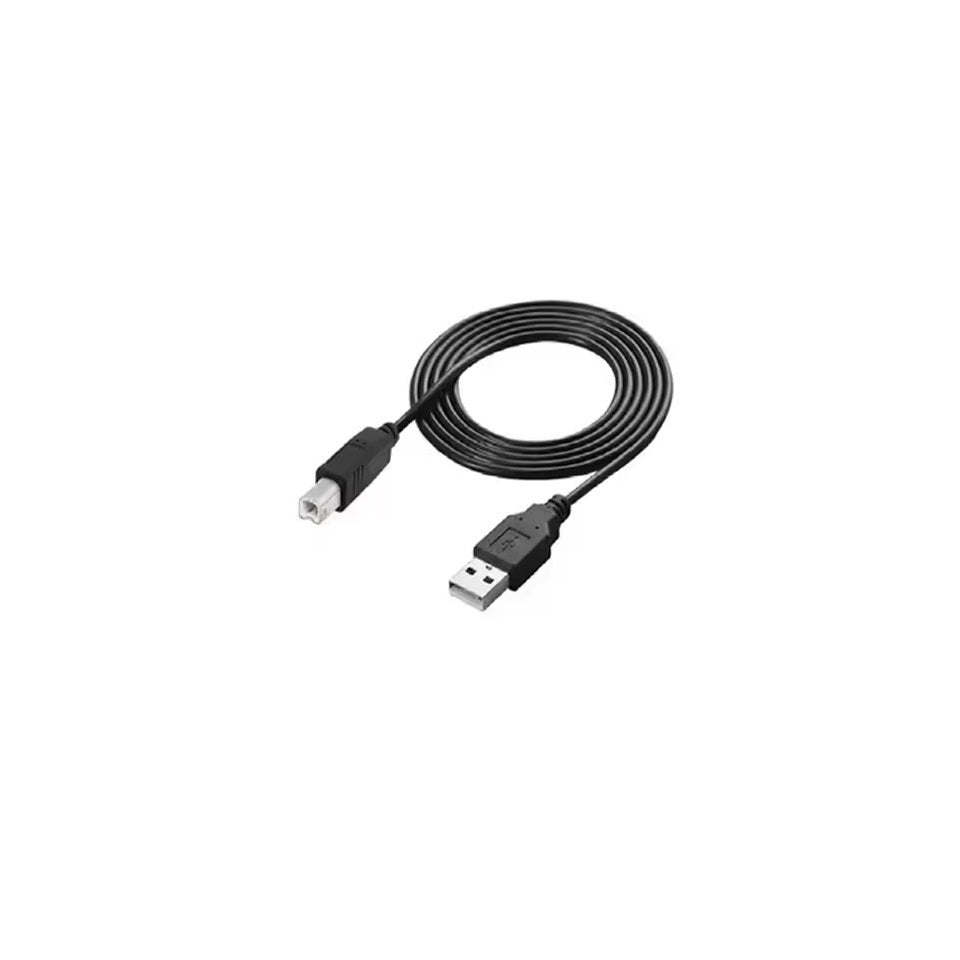

• Cablu USB.
• Ambalajul de transport.

Calculatorul se cumpără separat, iar în magazin se găsesc și laptopuri pregătite pentru diagnoză. În magazin mai este și interfața VXDIAG VCX SE 6154, care are în listă DoIP, UDS, J2534 și ambele viteze de CAN. Celelalte aparate pentru grup și explicațiile despre diagnoza mărcilor lui sunt tot în magazin.

Întrebări frecvente

Merge și pe mașinile vechi din grup?
Da. Acoperirea declarată pornește de la 1995, iar K-line și CAN rămân pentru generațiile de atunci.

DoIP înseamnă WiFi?
Nu. DoIP e comunicația de diagnoză a mașinii pe Ethernet. WiFi e una dintre variantele de legătură între aparat și laptop, alături de cablul USB.

Cum se schimbă între USB și WiFi?
Pe unitățile cu cele trei moduri, distribuitorii indică faptul că ar trebui să se comute din butonul de pe aparat.

Ce cere de la calculator?
Windows 10 pe 64 de biți, minimum 4 GB de memorie și între 50 și 100 GB liberi pe partiția de sistem.

Se alimentează de la mașină?
Din mufa OBD-II. Distribuitorii indică, pentru unele unități, că alimentarea ar trebui să fie de 12 V de acolo sau, ca alternativă, de 5 V prin portul USB.
