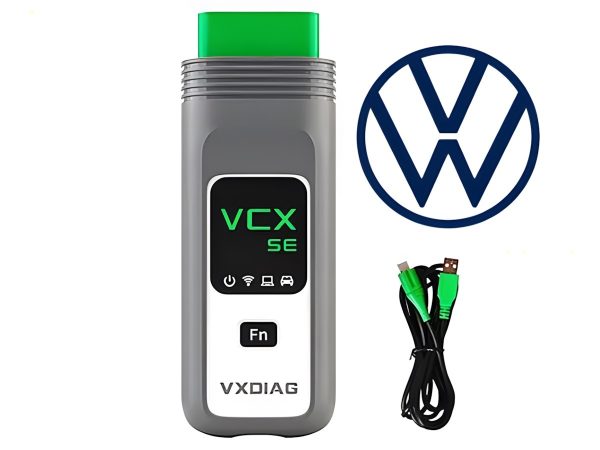

Tester diagnoză VXDIAG VCX SE 6154 compatibil cu VW și Audi, pentru ODIS

Despre produs: interfața în care poți să crești

Cele mai multe interfețe de diagnoză pentru grupul VAG fac un singur lucru și îl fac până se demodează. Cumperi cutia, o folosești trei ani, apoi o schimbi pentru că a apărut un protocol nou sau pentru că ai început să primești în atelier și alte mărci.

VXDIAG VCX SE 6154 e construită altfel. Placa din interior deservește mai multe configurații, nu una singură: pleacă din fabrică pregătită pentru Volkswagen, Audi, Škoda și Seat, iar pachetele pentru alți constructori auto se activează ulterior, din utilitarul VX Manager. Se plătesc separat.

Pe partea de comunicație are DoIP, canalul pe Ethernet pe care îl folosesc generațiile recente ale grupului, plus modul J2534 pass-thru pentru aplicații compatibile. Rulează ODIS pe un laptop cu Windows; unitatea în sine nu are ecran și nu afișează nimic. E un echipament aftermarket, compatibil cu mașinile mărcilor menționate, fără afiliere cu producătorul auto.

Funcții de diagnoză pe toată rețeaua electronică

Ajungi la fiecare calculator de pe mașină: motor, transmisie, frânare, airbag, climatizare, module de caroserie, plus nodul de rețea care le ține laolaltă. Un scaner OBD obișnuit se oprește, de regulă, la motor și emisii.

• Citire și ștergere coduri, cu istoric — scoate erorile active și defectele memorate anterior.
• Fluxuri de date dinamice — util mai ales la defectele care apar intermitent, la cald sau în sarcină.
• Teste active pe componente — comanzi actuatorul din soft, înainte să demontezi piesa.
• Diagnoză pe gateway și pe rețeaua CAN — verifici modulul care leagă calculatoarele între ele.
• Codare de module — reconfigurezi local un calculator, în limita a ce acceptă.
• Adaptări de senzori și actuatori — refaci valorile de referință după o intervenție.
• Citire automată a numărului de identificare — recunoaște mașina fără s-o cauți prin meniuri.

Proceduri de service după reparație

Sunt operațiunile care închid o lucrare de atelier. Fiecare dintre ele înseamnă, în practică, o mașină care pleacă fără martor aprins pe bord.

• Calibrare frână de parcare electronică — deschizi etrierii, montezi plăcuțele, rearmezi sistemul.
• Înregistrare baterie — anunți sistemul că acumulatorul e nou, ca încărcarea să fie gestionată corect.
• Regenerare filtru de particule — arderea forțată a funinginii.
• Calibrare clapetă de accelerație — după curățare sau după schimb.
• Resetare service și inspecție — contorul de revizie readus la zero.
• Configurare multimedia și navigație — acolo unde modelul o permite.

Trei feluri de a o lega la laptop

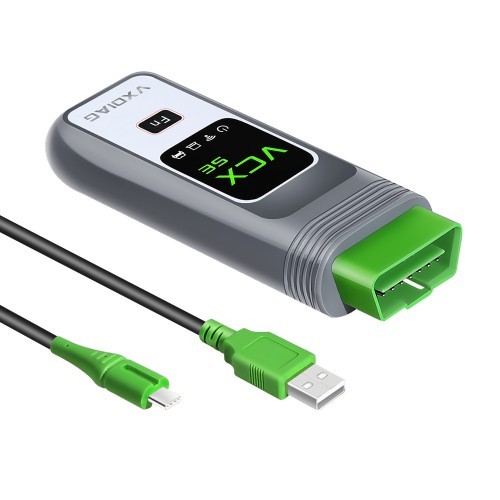

Portul USB Type-C dă transferul cel mai stabil. E varianta bună la instalare și la operațiunile care nu suportă o întrerupere.

Fără fir, umbli liber pe lângă caroserie cu laptopul în braț, cât timp aparatul stă cuplat în priza cu 16 pini de sub bord. A treia cale lipsește la aproape toate interfețele din categoria asta: un port de rețea, cu cablu RJ45 în pachet, prin care aparatul intră direct în rețeaua atelierului, fără să depindă de calitatea semnalului fără fir.

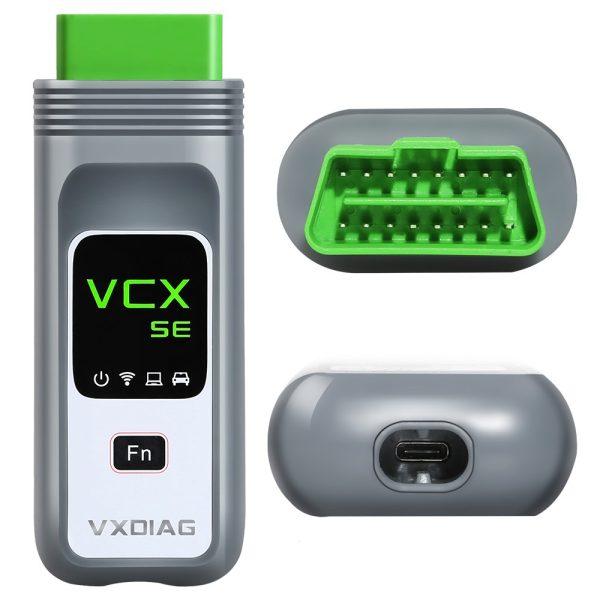

Pe corp are un buton Fn și unul de reset. Aparatul lucrează și cu platforma DoNET, ceea ce face posibilă diagnoza la distanță, atunci când cineva trebuie să se uite peste umărul tău de la sute de kilometri.

Unde stă în gama de interfețe pentru grupul VAG

E o interfață de mijloc-superior. Deschide generațiile care comunică pe Ethernet, fiindcă are DoIP, însă îi lipsește CAN-FD. Acolo unde un modul cere neapărat canalul acela, nu putem promite acoperire. Se spune înainte de comandă, nu după.

Peste ea, în categorie, stau interfețele care le au pe amândouă. Sub ea sunt plăcile fără niciunul, potrivite pe mașini mai vechi. Argumentul propriu al modelului nu e protocolul, ci portul de rețea și posibilitatea de a adăuga licențe pentru alte mărci: la 1.919 lei cumperi o cutie care poate deveni, în timp, altceva decât o interfață dedicată unui singur grup auto.

Ce trebuie să știi înainte să comanzi

Returnările vin, aproape întotdeauna, din așteptări nepotrivite. Așa că le punem pe masă de la început:

• DoIP da, CAN-FD nu. E limita cea mai importantă a modelului.
• Licențele pentru alte mărci nu sunt incluse. Hardware-ul le acceptă, dar se cumpără separat.
• Operațiunile online cer un cont oficial la constructorul auto, iar acel cont nu vine cu produsul. Codările și adaptările se fac local.
• Cere Windows 10 în variantă pe 64 de biți, cu partiția de sistem în NTFS și circa 40 GB liberi pentru ODIS.
• Nu are ecran propriu. Laptopul nu e inclus în pachet.

Specificații tehnice

Interfață fără afișaj, cu mufă OBD-II pe 16 pini, alimentată din priza de diagnoză. Cântărește în jur de 0,5 kg, cu ambalajul de transport cu tot.

Comunicația se face pe K-line (ISO 9141-2), CAN de mare viteză (ISO 11898-2), CAN de joasă viteză (ISO 11898-3), J1850, PWM, UDS și DoIP, la care se adaugă modul pass-thru J2534 pentru aplicații compatibile. Legătura cu PC-ul se poate face prin rețea, fără fir sau pe USB Type-C, iar software-ul de lucru e ODIS, în variantele Service și Engineering, administrat din VX Manager.

Ce conține pachetul

• cutie de transport
• cablu de rețea RJ45
• cablu USB Type-C
• unitatea VCX SE 6154

Conținutul poate diferi ușor între loturi.

Întrebări frecvente

Pierd mașinile vechi dacă trec pe o versiune nouă de software?
Nu. Modelele mai vechi rămân în ODIS, pentru că service-urile de marcă lucrează în continuare pe ele. O ediție nouă adaugă generații recente la capătul de sus al listei. Ce te poate opri pe o mașină veche e altceva: un protocol pe care interfața nu îl are, nu vechimea softului.

Ce înseamnă că pot adăuga licențe pentru alte mărci?
Hardware-ul e comun mai multor configurații, iar din VX Manager se pot activa pachete pentru alte constructori auto. Se plătesc separat și nu fac parte din livrarea pentru grupul VAG. Ideea e că nu trebuie să schimbi cutia dacă mâine începi să lucrezi și pe altceva.

De ce e important portul de rețea?
Pentru că îți dă o legătură pe fir care nu depinde de WiFi-ul atelierului. Într-o hală cu pereți de tablă și cu aparate de sudură pornite, asta e uneori singura cale stabilă. Cablul RJ45 vine în pachet.

Face programare online de calculatoare?
Operațiunile de acest fel cer autentificare la serverele constructorului auto, cu un cont oficial care nu vine cu produsul. Aici lucrezi local: diagnoză completă, codări, adaptări, teste active. Dacă ai nevoie strict de partea online, îți trebuie echipamentul oficial al mărcii.

Merge pe modelele cele mai noi ale grupului?
Parțial, și e cinstit să știi de ce. Are DoIP, deci deschide modulele care comunică pe Ethernet, dar nu are CAN-FD. Unde e nevoie strict de CAN-FD, nu garantăm acoperirea. Spune-ne modelul și anul și îți confirmăm înainte de comandă.

Pot lucra cu ea de pe un laptop mai vechi?
Dacă are Windows 10 pe 64 de biți și disc liber pe partiția de sistem, da. ODIS e o aplicație mare, iar un disc plin e cea mai frecventă cauză de instalare eșuată. Vezi și laptopurile configurate pentru diagnoză.
