Adaptor de la soclul rotund 38 pini la OBD2, compatibil cu Mercedes

Descriere detaliată

Deschizi capota la un Mercedes din anii nouăzeci și, undeva lângă torpedoul de siguranțe de sub capotă, găsești un soclu rotund plin de contacte. Sunt treizeci și opt, aranjate în cerc, sub un capac. Acela e portul de diagnoză al mașinii, de dinainte ca marca să mute totul pe conectorul standard de sub bord.

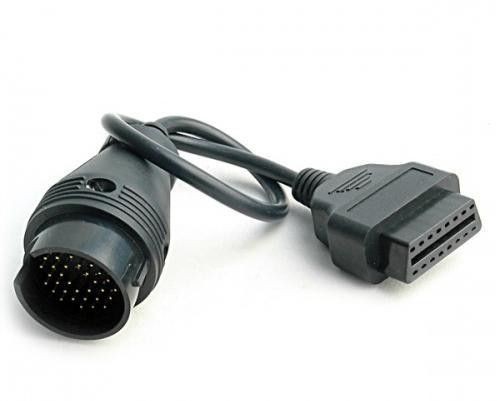

Adaptorul de 38 de pini compatibil cu Mercedes preia soclul acela și îl aduce la o mufă OBD-II obișnuită, de 16 pini. Este un cablaj pasiv, care reconectează contactele, fără electronică și fără alimentare proprie.

Ce îl face special nu e numărul de contacte, ci logica lui. În loc de o singură magistrală comună, ai un panou de conexiuni în care fiecare modul important primește contactul lui. Diagnoza se face pe rând, modul cu modul, în funcție de ce știe aparatul.

Ce stă pe fiecare contact

Repartiția documentată a soclului arată de ce mufa asta e mai bogată decât una doar-de-motor:

• Contactele 1, 2 și 3 — masa, tensiunea de pe circuitul 87 și cea de baterie, de pe circuitul 30.
• Contactele 4 și 5 — calculatoarele de motor din familia LH-SFI și echivalentele lor.
• Contactul 6 — modulul de frânare, cu tot ce ține de ABS, ASR, ETS și ESP.
• Contactul 10 — cutia automată.
• Contactele 11 și 12 — modulele ADS și SPS.
• Contactele 14 și 15 — sondele lambda, respectiv ceasurile de bord.
• Contactul 16 — modulul de comandă al climatizării.

Vezi imediat consecința practică. Dacă testerul tău știe să interogheze doar contactul de motor, restul mașinii rămâne invizibil, deși cablul e cuplat corect și mufa mașinii are contactele acolo.

De ce arată portul așa

Explicația ține de epocă. Înainte ca modulele să stea toate pe o rețea comună, fiecare calculator avea nevoie de firul lui până la un punct de acces, iar constructorul le-a adunat pe toate într-un singur soclu, sub capotă. De aici numărul mare de contacte și senzația că te uiți la un tablou de conexiuni, nu la o priză.

Tot de acolo vin și cele două alimentări separate de pe contactele 2 și 3. Una e legată de circuitul permanent al bateriei, cealaltă de circuitul comutat, cel care primește tensiune abia după ce se activează releul. Diferența e utilă la măsurători: dacă lipsește doar una dintre ele, știi imediat în ce direcție să cauți.

Fără funcții de diagnosticare proprii

Adaptorul nu scoate coduri, nu arată valori și nu rulează funcții de service. Rolul lui se termină acolo unde începe software-ul aparatului.

Pe generația asta de mașini, condiția e mai severă decât pare. Un scaner modern, făcut pentru protocoale actuale, se cuplează prin adaptor și de multe ori nu găsește nimic, pentru că vehiculul folosește dialog pe linia K și proceduri specifice epocii. Ai nevoie de un aparat cu acoperire declarată pe Mercedes vechi. Cablul e prima condiție, nu singura.

Ce trebuie să știi înainte să comanzi

Câteva verificări care merită făcute înainte de comandă:

• Caută soclul sub capotă. Dacă mașina are deja priză de 16 pini în habitaclu și testerul o vede, nu îți trebuie adaptorul.
• Verifică generația. Soclul rotund apare pe modelele din anii nouăzeci și de la începutul anilor 2000, cu suprapuneri în perioada de tranziție.
• Testerul decide accesul. Cât de multe module citești ține de software, nu de cablu.
• Curăță contactele. Un soclu care a stat douăzeci de ani în compartimentul motor adună praf și umezeală.
• Nu conține aparat. Se cumpără separat de tester și de licențe.

Date tehnice

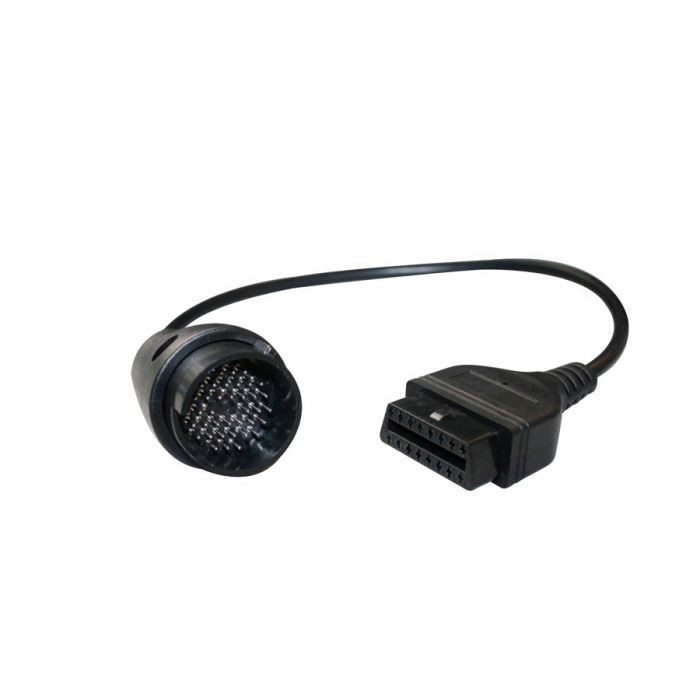

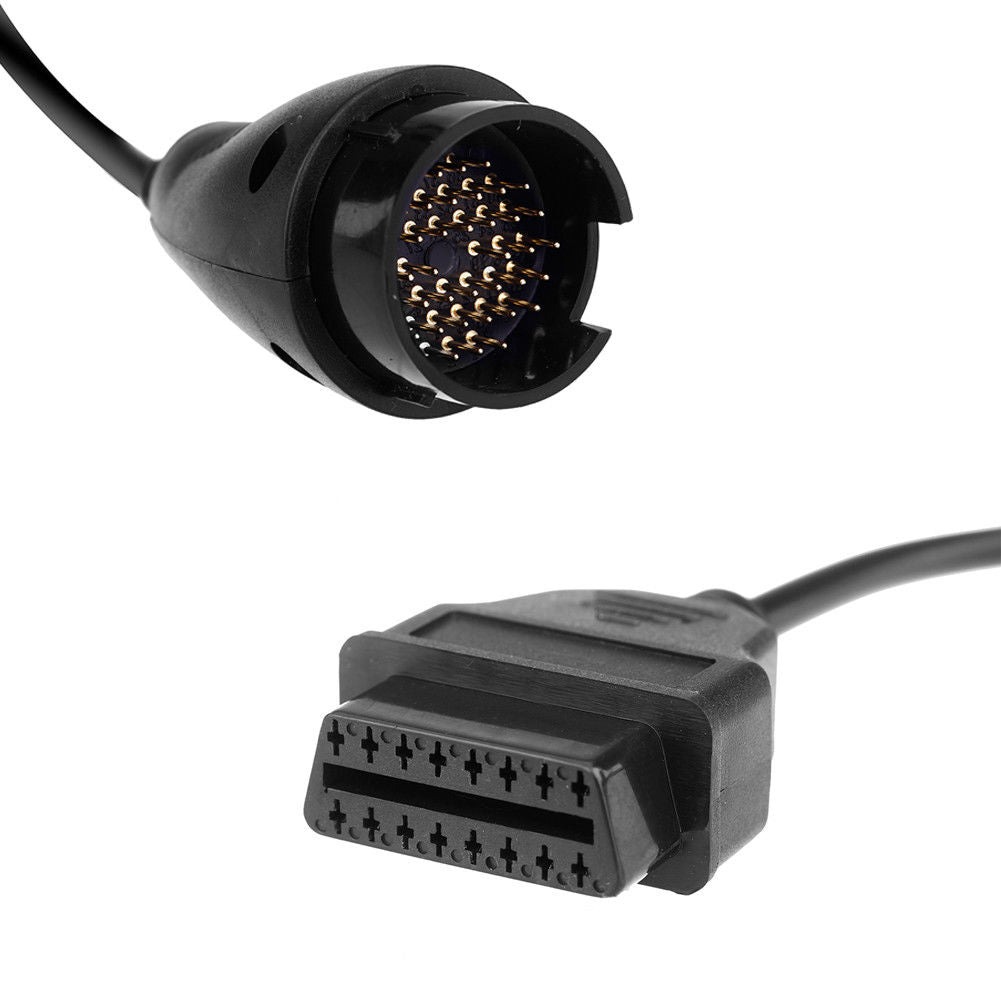

Conector rotund Mercedes cu 38 de contacte spre vehicul, conector OBD-II cu 16 pini spre tester. Cablaj pasiv de tip passthrough, fără componente active, fără software și fără baterie. Alimentarea și masa vin din conectorul mașinii, pe contactele dedicate.

Amplasarea uzuală a soclului e sub capotă, în cutia de siguranțe din compartimentul motor. Modelele vizate sunt cele din perioada în care marca folosea acest port, iar sursele tehnice indică o utilizare largă pe seriile de clasă C, E și S din epocă. Prețul adaptorului este 59 de lei.

Ce primești

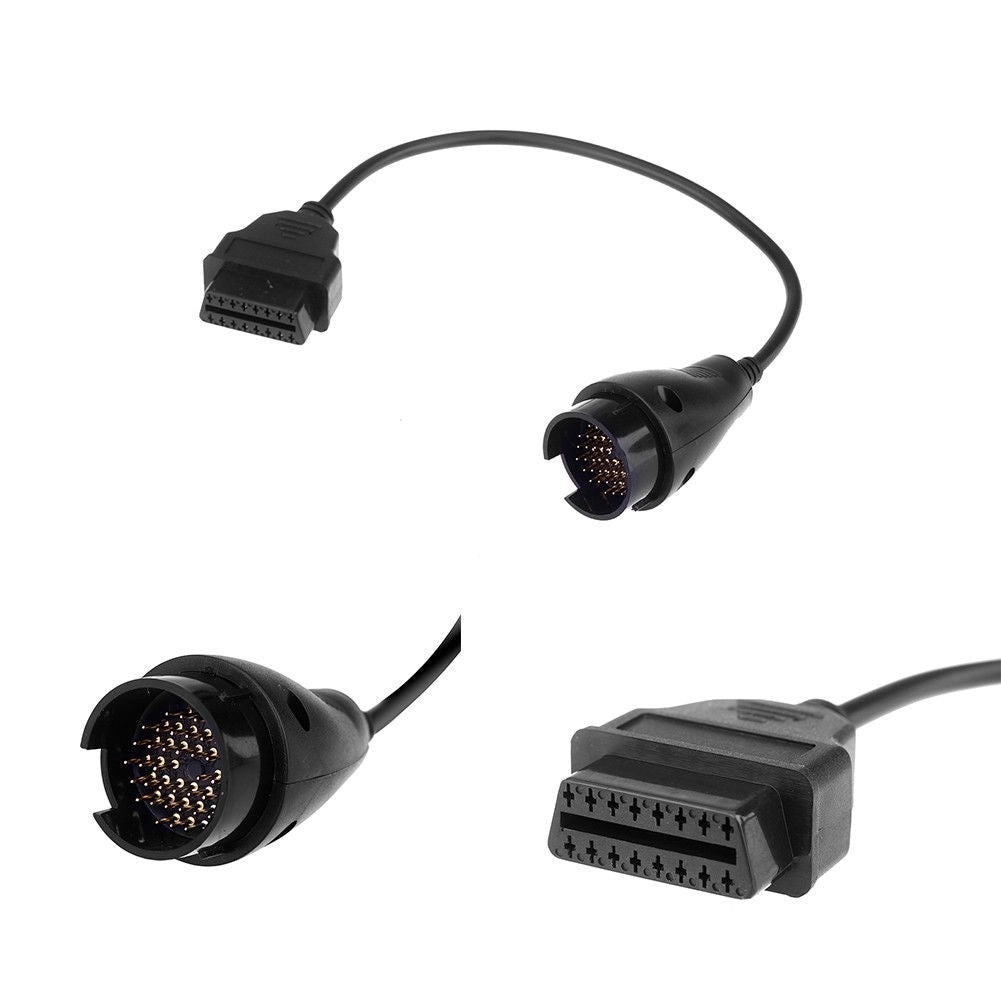

• adaptorul, cu soclul de 38 de contacte la un capăt și mufa de diagnoză standard la celălalt

Aparatul, licențele și spray-ul de contacte rămân pe altă factură.

Întrebări și răspunsuri

Pe ce serii se folosește?
Pe modelele echipate cu soclul rotund de 38 de contacte, adică pe generațiile din anii nouăzeci și de la începutul anilor 2000 ale claselor C, E și S, plus rudele lor din epocă. Verificarea sigură se face cu capota ridicată, nu după anul de fabricație.

Unde se află soclul?
În compartimentul motor, cel mai des lângă cutia de siguranțe, sub un capac rotund. Nu îl căuta sub bord, acolo unde stă priza standard pe mașinile din generațiile ulterioare.

Ajung la modulul de frânare prin el?
Soclul mașinii are un contact dedicat sistemelor de frânare, contactul 6. Dacă adaptorul aduce chiar toți pinii sau doar pe cei uzuali nu e specificat de producător, iar citirea efectivă ține oricum de aparat și de cât de bine acoperă el generațiile vechi ale mărcii. Spune-ne ce tester folosești și verificăm împreună.

Merge un cititor ieftin de coduri?
Rareori. Cititoarele acelea sunt construite pentru protocoalele standard de emisii, iar mașinile din perioada respectivă cer dialog pe linia K și proceduri proprii. Fără acoperire reală în software, ecranul rămâne gol.

Mașina mea are și priză sub bord. Ce fac?
Începe cu ea. Pe exemplarele de tranziție, o parte din module se citesc direct din habitaclu, iar adaptorul devine util doar pentru ce nu apare acolo. E cea mai ieftină verificare pe care o poți face înainte de a comanda ceva. Vezi și restul adaptoarelor din categorie.
