Modul vehicule grele Launch X431 SmartLink HD Lite, pentru tablete X431 PRO

Descrierea produsului

Launch X431 SmartLink HD Lite este un modul pentru camioane, autobuze și utilaje, care se folosește cu o tabletă Launch X431 de 8 inch cu multiplexorul DBScar VII, cumpărată separat. Pentru atelierele care preiau vehicule grele de 12 V și 24 V, adaugă funcții de diagnoză precum citirea și ștergerea erorilor, analiza parametrilor în timp real și teste active, cu comunicație SAE J1939 și SAE J1708/J1587. Pachetul cuprinde modulul propriu-zis, trusa de adaptoare și software-ul dedicat. Este un produs original Launch. Suntem dealer autorizat Launch în România și oferim asistență tehnică, suport post-garanție și piese de schimb pentru buna funcționare a produselor.

Cu ce tablete Launch se folosește?

Modulul este compatibil cu tabletele Launch X431 de 8 inch cu multiplexorul DBScar VII, printre care Launch X431 PROS V5.0 și Launch X431 PRO DYNO; aceeași configurație o au și tabletele PRO V 5.0 și PRO TT.

Tableta comandă operațiunile și afișează codurile, parametrii și răspunsurile sistemelor verificate. SmartLink HD Lite asigură comunicația cu vehiculul greu, iar software-ul dedicat activ pe tabletă determină funcțiile disponibile pentru fiecare vehicul.

Ce se poate diagnostica pe vehiculele grele?

Funcțiile acoperă identificarea sistemelor electronice, căutarea defectelor și verificarea componentelor prin comenzi transmise din tabletă:

• Identificare — recunoaște sistemele electronice accesibile pentru diagnoză. Pe un camion, identificarea sistemului verificat ajută la corelarea constatărilor cu echiparea efectivă, de exemplu cu sistemul de frânare sau cu transmisia montată.
• Erori — citește și șterge codurile memorate de modulele vehiculului. Citirea documentează defecțiunile semnalate înaintea intervenției; după remediere, ștergerea urmată de reverificare ajută la observarea codurilor care reapar în condițiile de testare.
• Date live — prezintă parametrii de funcționare raportați de modulele vehiculului. De exemplu, în funcție de vehicul, compararea valorilor la ralanti și la creșterea turației poate arăta dacă abaterea urmărită apare permanent sau numai într-un anumit regim al motorului.
• Teste active — permit comandarea componentelor acoperite și verificarea reacției lor. De exemplu, în funcție de vehicul, răspunsul unei componente la comandă se poate compara cu simptomul reclamat, pentru a orienta verificările electrice și mecanice înaintea înlocuirii piesei.

Sunt disponibile și proceduri de service pentru sistemele vehiculelor grele, potrivit software-ului activ pe tabletă. Ștergerea erorilor și executarea unei proceduri după reparație au scopuri diferite: prima elimină codurile ștergibile, iar cea de-a doua efectuează operațiunea specifică prevăzută pentru sistemul respectiv.

Prin ce protocoale comunică?

Comunicația acoperă OBD-II și CAN și suportă inclusiv CAN FD și DoIP; DoIP transmite datele de diagnoză printr-o rețea IP. Pentru vehiculele grele, SAE J1939 asigură comunicația pe rețeaua CAN, iar SAE J1708/J1587 este protocolul serial al generațiilor mai vechi.

Ce adaptoare sunt în trusă?

Setul inclus acoperă mai multe formate de mufă OBD utilizate la vehiculele comerciale:

• Deutsch — adaptoare OBD cu 9 și 6 pini.
• Caterpillar — adaptor cu 9 pini.
• Volvo — adaptor cu 8 pini.
• OBD — adaptor cu 16 pini.

Trusa mai cuprinde adaptoarele HD15F și DB15F și jumperul cu 10 pini. Adaptoarele permit conectarea la formatele corespunzătoare; potrivirea mufei trebuie însoțită de suportul software pentru sistemul verificat.

Ce mărci și sisteme sunt acoperite?

Furnizorul indică faptul că pachetul software ar trebui să acopere unele camioane DAF, Scania, MAN, Iveco, Volvo, Renault Trucks și Mercedes-Benz, precum și unele motoare Cummins; pentru autobuze sunt menționate, între altele, Setra și Neoplan, iar pentru utilaje Caterpillar, JCB și John Deere.

Tot furnizorul menționează că ar trebui să fie acoperite și unele sisteme WABCO, Knorr, ZF și Allison. La vehiculele grele, marca șasiului, producătorul motorului și furnizorul transmisiei pot fi diferiți; identificarea sistemului montat contează pentru alegerea aplicației corespunzătoare. Modelele și operațiunile disponibile se verifică în listele software-ului pentru vehicule grele activ pe tabletă.

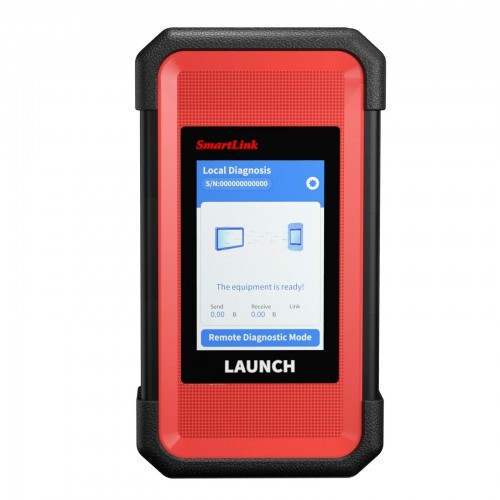

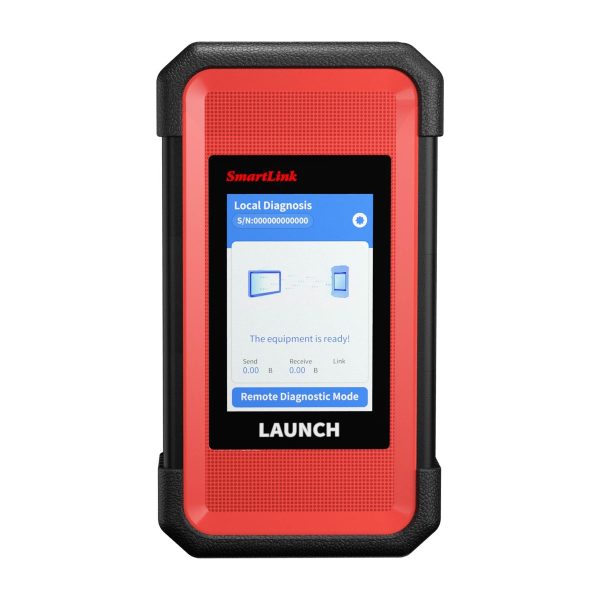

Afișajul de stare al modulului are textele în limba engleză, indiferent de limba aleasă pe tabletă; el arată modulul identificat și starea conexiunii. Acoperirea pe vehicule vine din software-ul de camioane al tabletei, iar actualizările lui se prelungesc prin abonament.

Specificații tehnice

• Alimentare: 9–36 V curent continuu.
• Sisteme electrice ale vehiculelor: 12 V și 24 V.

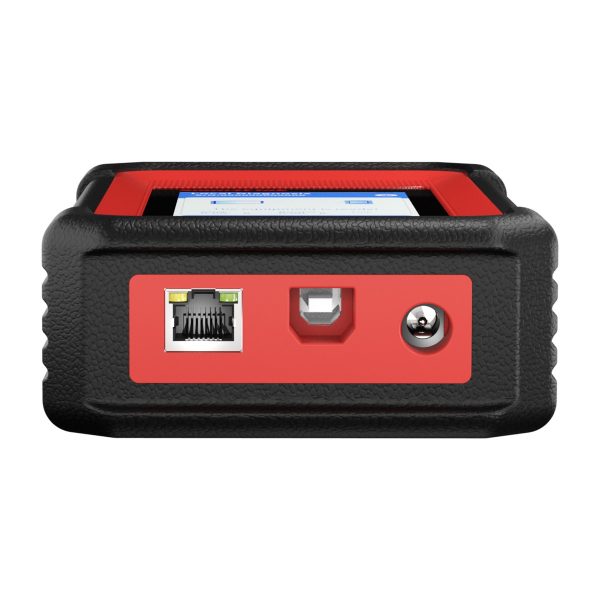

• Conectivitate: Bluetooth, Wi-Fi, USB și Ethernet.
• Afișaj de stare: modul de lucru, numărul de serie, starea conexiunii și contoarele de date transmise și primite.
• Operarea diagnozei și afișarea rezultatelor: pe tableta Launch X431 compatibilă.

Conținutul pachetului

• modulul Launch X431 SmartLink HD Lite;
• setul de adaptoare pentru vehicule comerciale descris mai sus;
• cablu USB;
• cablu de alimentare;
• siguranțe fuzibile;
• pachet software pentru vehicule grele.

Pentru atelierele care cumpără și tableta odată cu modulul, este recomandată Launch X431 PROS V5.0, cu ecran de 8 inch și multiplexor DBScar VII fără fir.

Tablete, module, accesorii și altele sunt disponibile în categoria Launch X431 a magazinului; pentru echiparea atelierelor de camioane se poate consulta și categoria de testere multimarcă pentru vehicule grele.

Întrebări frecvente

Are nevoie de tabletă?
Da, modulul se utilizează cu o tabletă Launch X431 de 8 inch cu multiplexorul DBScar VII, achiziționată separat, precum PROS V5.0 sau PRO DYNO. Comenzile și rezultatele diagnozei sunt gestionate pe tabletă.

Acceptă 24 V?
Da, alimentarea de 9–36 V curent continuu permite utilizarea pe vehicule cu sisteme de 12 V și 24 V.

Ce afișează modulul?
Afișajul de stare indică modul de lucru, seria, starea conexiunii și contoarele de date transmise și primite.

Ce mărci acoperă?
Furnizorul indică faptul că ar trebui să fie acoperite, între altele, unele modele DAF, Scania, MAN, Volvo, Mercedes-Benz, Caterpillar, JCB și John Deere. Funcțiile disponibile depind de software-ul pentru vehicule grele activ pe tabletă.

Dacă nu ești sigur ce ți se potrivește, te ajutăm să alegi: scrie-ne ce vehicule intră în atelier și ce lucrări faci pe ele.
