Adaptor ELM327 modificat pe USB, compatibil cu Ford, comutator MS-CAN

Descrierea produsului

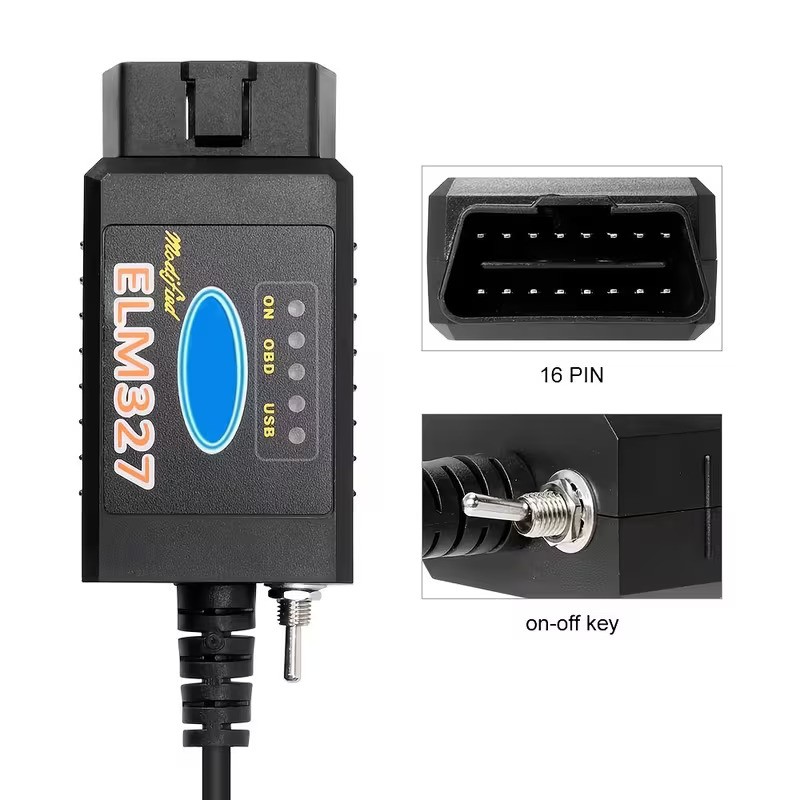

Pe carcasa neagră scrie „Modified ELM327”, iar cuvântul din mijloc e tot ce contează. Un ELM327 obișnuit ajunge doar la rețeaua rapidă a mașinii, adică la motor, cutie și frâne, apoi se oprește acolo. Ăsta a primit un comutator basculant. Cu el sari pe a doua rețea, cea unde mașinile din familia Ford își țin confortul, caroseria și bordul.

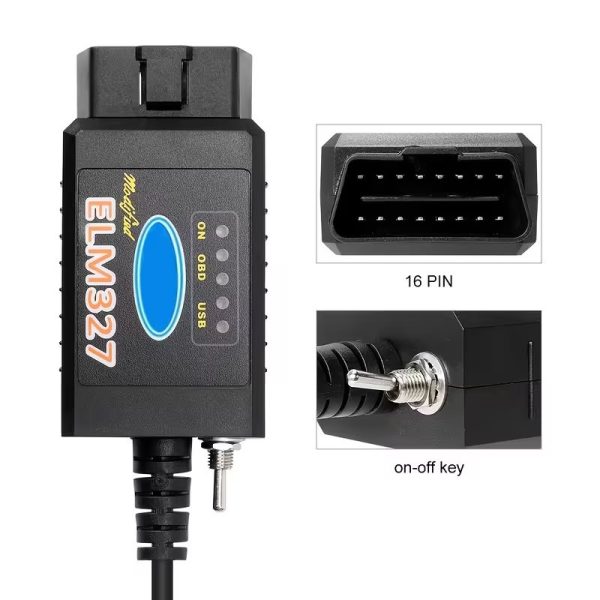

Modificarea e mecanică, nu electronică. Muți întrerupătorul cu degetul: poziția întâi leagă interfața la pinii 6 și 14 din mufa cu 16 pini de sub bord, poziția a doua la pinii 3 și 11. Când programul îți cere cealaltă rețea, oprești, comuți, reiei. Simplu, dar nu comod, mai ales dacă procedura pe care o rulezi îți cere să faci naveta între cele două de mai multe ori într-o singură sesiune.

Unealta asta nu e elegantă și nu ne prefacem că ar fi. E cea mai scurtă cale spre diagnoza de nivel service pe o mașină din familia Ford, cu un cablu de 239 de lei și un laptop pe care îl ai deja.

Ce poate la diagnoză

Interfața e o punte. Atât. Ce vezi pe ecran vine din programul instalat pe laptop, iar la nivelul lui gratuit ai:

• Codurile de eroare din modulele accesibile, nu doar cele generice de emisii.
• Ștergerea lor după reparație, cu stingerea martorului aprins în bord.
• Valori de la senzori, urmărite în timp real, atât cât le expune programul pe mașina ta.
• Inventarul modulelor de pe fiecare rețea, comutând între ele.
• Verificarea comunicației, când bănuiești că o magistrală a picat.

Proceduri de service și configurări de bază

Peste citit și șters, programul are câteva lucrări chiar utile într-un atelier mic, dintre acelea pentru care altfel scrii o programare la altcineva și aștepți două zile. Câte dintre ele ies pe o mașină anume ține de model și de an, nu de cablu.

Sunt acolo procedurile de test rulate după o intervenție. Și configurările simple de fabrică, cele prin care pornești sau oprești o opțiune pe care mașina o are deja în hardware, dar care a plecat din uzină dezactivată. O parte dintre acestea cer licența extinsă a programului, cumpărată de la dezvoltatorul lui. Pentru programări serioase de module, adaptorul ăsta nu e unealta potrivită, iar noi preferăm să ți-o spunem înainte, nu după.

Cipul dinăuntru și protocoalele

La categoria asta de preț, cipul e singura specificație care contează cu adevărat. Aici sunt două: un microcontroler PIC18F25K80 și un convertor USB-serial FT232RL, adică exact combinația pe care o caută lumea în descrieri înainte de a comanda.

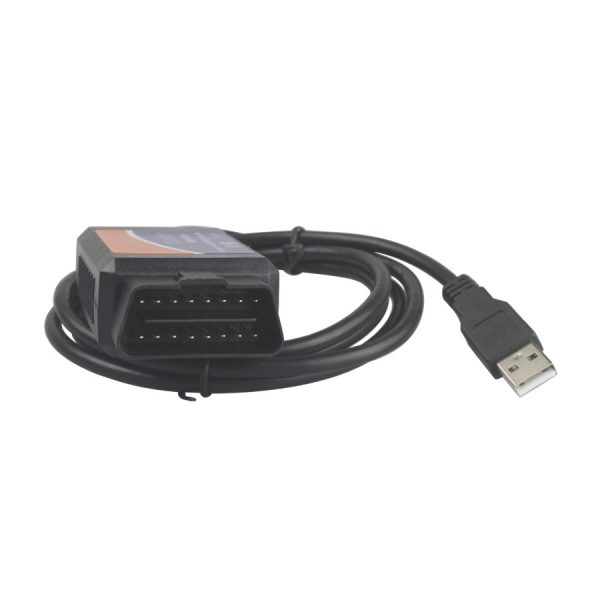

Protocoalele acoperă setul standard. J1850 în varianta rapidă și în cea lentă, ISO 9141-2, ISO 14230-4 și ISO 15765-4 pe magistrala CAN. Adăugat la ele, comutatorul deschide rețeaua de viteză medie, adică exact motivul pentru care cineva cumpără un ELM327 modificat în loc de unul obișnuit. Legătura cu laptopul merge pe cablu USB. La o verificare lungă, firul e mai stabil decât un radio ieftin, care are obiceiul să cadă exact când ai ajuns la modulul care te interesa.

Unde stă în gamă și când merită să urci

E treapta de start. Limita ei are un nume: comutatorul.

Lucrezi cu o singură rețea odată. Orice procedură care le cere pe amândouă în același timp nu iese, oricât ai insista. Când ajungi acolo, treapta următoare e un cablu care comută singur, electronic. Peste el stau interfețele care furnizează tensiunea de programare, iar în vârf cele care rulează software-ul oficial al mărcii. Toată gama compatibilă cu Ford și Mazda pornește de la 189 de lei, deci saltul nu e dramatic.

Ce trebuie să știi înainte să comanzi

• Comutatorul se apasă cu mâna. O singură rețea odată, fără excepții.
• Echipa care face programul de diagnoză avertizează public că majoritatea adaptoarelor vândute sub numele ELM327 au calitate îndoielnică. Un exemplar slab poate fi refuzat.
• Reflash-ul nu intră în discuție. Nici programările de module.
• Tensiunea de programare nu e declarată la modelul ăsta.
• Cere laptop cu Windows. Nu are ecran, nu are radio, nu merge de pe telefon.
• Marca lipsește de pe carcasă. E un accesoriu compatibil cu mașinile Ford, nu un produs al constructorului auto.

Date tehnice

Interfață OBD-II pe USB, fără ecran propriu, cu mufă pe 16 pini și alimentare de 12 V luată direct din priza de diagnoză. Fără acumulator, fără sursă separată.

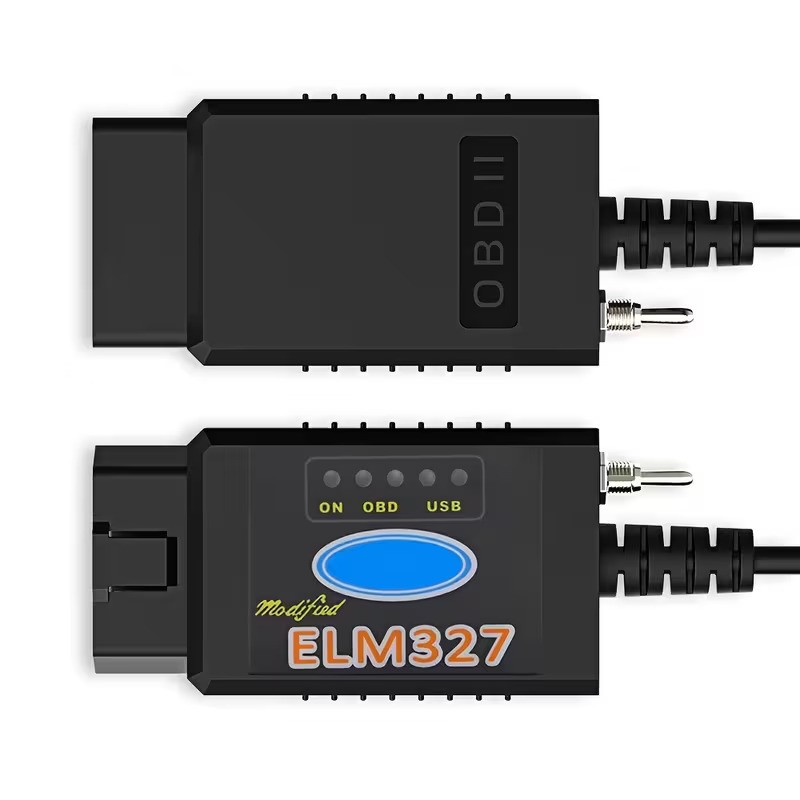

Comutatorul fizic de pe carcasă are două poziții, una pentru rețeaua rapidă și una pentru cea de viteză medie. Cele trei led-uri arată alimentarea, activitatea pe magistrală și legătura cu calculatorul. Merge pe Windows, de la versiunile vechi până la cele actuale, pe 32 și pe 64 de biți, iar programele compatibile sunt cele din familia ELM327.

Conținutul pachetului

• interfața ELM327 modificată, cu comutator și cablu USB

Programul de diagnoză și eventuala licență extinsă se obțin separat, de la dezvoltatorul lor. Livrarea costă 22 de lei.

Întrebări frecvente

Costă ceva software-ul, lunar sau anual?
Nivelul de bază al programului e gratuit și rămâne așa: citești coduri, le ștergi, urmărești date live. Doar configurările din fabrică cer licența extinsă, luată de la cei care fac programul, și nici aceea nu e legată de adaptor. Cablul, o dată cumpărat, nu-ți mai cere nimic.

De ce are comutator, dacă altele nu au?
Pentru că e o modificare făcută peste un adaptor obișnuit, nu o interfață proiectată de la zero. Cablurile mai scumpe recunosc singure rețeaua și trec între ele electronic. Aici muți întrerupătorul cu degetul, atunci când programul îți cere cealaltă magistrală.

Merge de pe telefon?
Nu. E o interfață cu fir, gândită pentru un laptop cu Windows, care își ia cei 12 V din mufa mașinii. Pe Android ar cere adaptor și driver potrivit, iar rezultatul e nesigur. Pentru diagnoză de pe telefon există modele fără fir, făcute exact pentru asta.

Pot programa o cheie cu el?
Nu îl recomandăm pentru asta. Procedurile de imobilizator cer licența extinsă și o interfață pe care programul o acceptă fără rezerve la scriere. Spune-ne dacă asta cauți și îți arătăm ce cablu face treaba în siguranță.

Ce mașini prinde?
Programul de diagnoză acoperă Ford, Lincoln și Mercury de la anul-model 1996 în sus, iar Mazda până la a șasea generație. Utilitarele mărcii intră în aceeași plajă. Ce funcții apar efectiv rămâne o chestiune de model și de an.

Ce se întâmplă dacă exemplarul primit e refuzat de program?
Ne scrii. Verificăm împreună driverul și setările, iar dacă interfața chiar e defectă, intri pe garanție ca la orice produs cumpărat de la noi. Preferăm să spunem deschis că la categoria asta calitatea variază, în loc să pretindem că nu se întâmplă niciodată.
