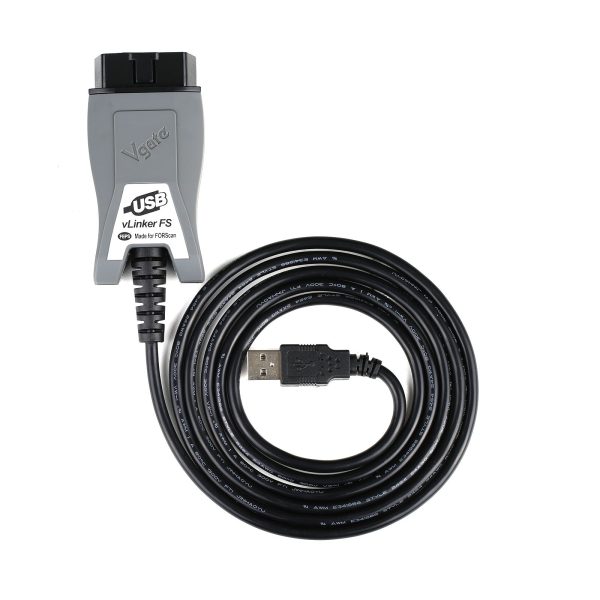

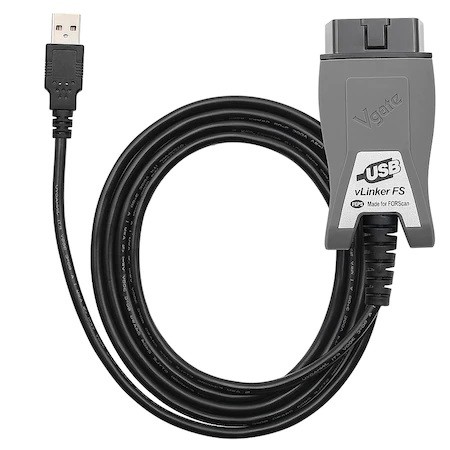

Tester compatibil cu Ford și Mazda, Vgate vLinker FS, pentru FORScan

Descrierea produsului

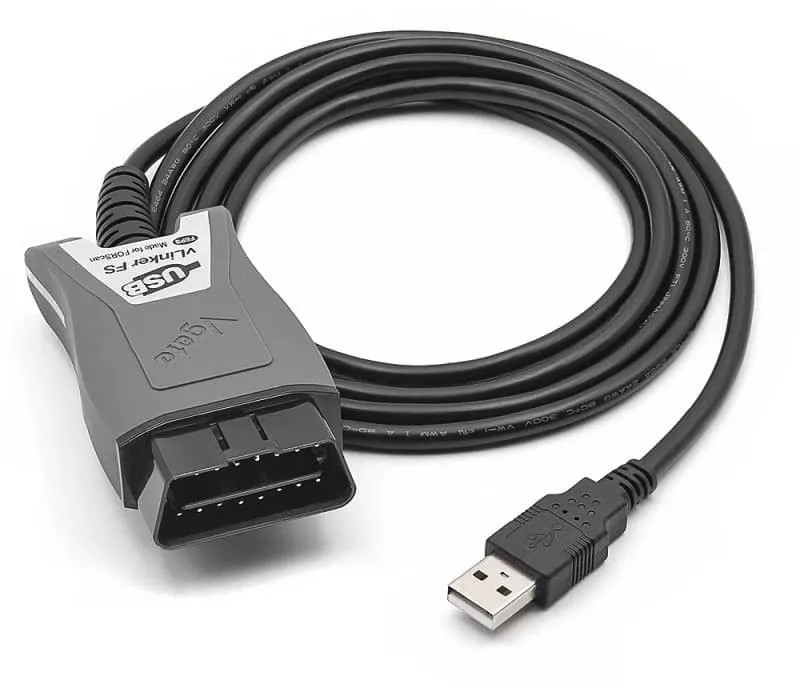

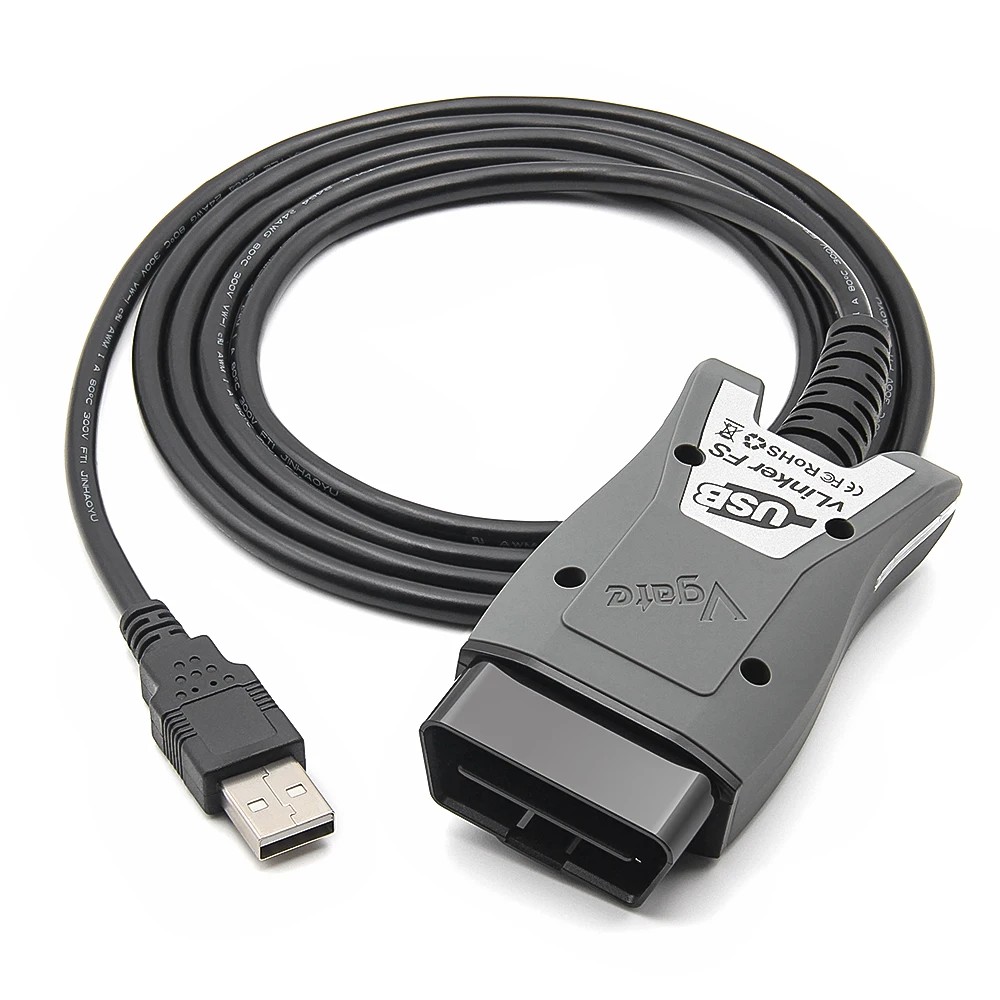

Vgate vLinker FS USB este testerul pe cablu făcut pentru FORScan, cu care atelierele fac pe Ford și Mazda diagnoză, configurări și programări de module. Are ieșire FEPS de 18 V, tensiunea pe care o cer unele module la reprogramare, și trece automat între rețelele HS-CAN și MS-CAN. Se conectează la laptop prin USB și se alimentează din mufa OBD, pe mașini de 12 V și pe vehicule de 24 V. Prin FORScan se citesc erorile, se urmăresc parametrii, se fac teste și proceduri de service. Lucrează și cu aplicații precum ELMConfig și AlfaOBD. Este fabricat de Vgate și compatibil cu vehiculele Ford și Mazda.

Ce este ieșirea FEPS și când contează?

FEPS este o ieșire separată a testerului, care dă 18 V pe un pin al mufei OBD atunci când un modul intră în modul de programare. Tensiunea nu o activează utilizatorul: FORScan o pornește singur, la pasul procedurii care o cere. Merită făcută diferența dintre cele două lucrări: la reprogramare se rescrie software-ul din modul, la configurare se schimbă doar opțiunile lui, după echiparea mașinii.

Legătura cu laptopul este pe cablu USB, fără dependență de o conexiune radio pe durata configurării. Bufferul de 8.192 de octeți și viteza de până la 3 Mbps îi permit să transmită cadrele lungi de date pe care le folosesc unele configurări.

Ce lucrări se fac prin FORScan?

Sunt disponibile funcții de diagnoză și proceduri de service, în funcție de modelul vehiculului și de modulele echipate pe acesta:

• Erori — citirea și ștergerea codurilor din modulele accesibile prin FORScan permit evaluarea defectelor înaintea intervenției și verificarea memoriei după reparație.
• Parametri — afișarea valorilor raportate de modulele mașinii, inclusiv în mers, permite compararea comportamentului acestora cu simptomul reclamat.
• Teste — procedurile de test verifică funcționarea sistemelor acceptate de program, pentru investigarea cauzei unui defect.
• Service — procedurile prevăzute includ, de exemplu, calibrarea unor senzori și regenerarea filtrului de particule, în funcție de vehicul. Calibrarea stabilește reperele folosite de sistemul respectiv după o intervenție.
• Configurări — FORScan pentru Windows permite configurări AsBuilt, programarea modulelor și programarea cheilor PATS, funcții care necesită licența Extended. Datele AsBuilt descriu configurația modulelor conform echipării vehiculului. După înlocuirea unui modul, configurarea post-reparație adaptează setările acestuia la mașină.

Modulele de caroserie și confort de pe MS-CAN sunt la fel de accesibile ca modulele de motor și de transmisie de pe HS-CAN: vLinker FS USB schimbă electronic rețeaua, după modulul interogat.

Pe ce vehicule se folosește?

Prin FORScan se acoperă anii de model 1996–2024 pentru Ford, Lincoln și Mercury; pentru Mazda, intervalul este 1996–2022, până la generația 6 inclusiv.

Testerul acceptă alimentare de 12 V și de 24 V și are printre protocoale și SAE J1939, cel folosit de vehiculele comerciale; ce se poate face efectiv pe un vehicul rămâne legat de acoperirea programului. Celelalte produse pentru această marcă sunt în categoria pentru Ford.

De ce ai nevoie pentru a lucra cu vLinker FS USB?

Un laptop cu Windows și port USB 2.0 sau 3.0. La comandă se poate adăuga un laptop pregătit pentru diagnoză.

Specificații tehnice

• Comunicație: SAE J1850 PWM/VPW, ISO 9141-2, ISO 14230-4 slow/fast, ISO 15765-4 CAN, SAE J1939, ISO 11898 (CAN brut), MS-CAN.
• Procesor: MIC3322; convertor USB-serial FTDI FT230XQ; buffer serial: 8.192 de octeți.
• Alimentare: din mufa OBD, 12 V sau 24 V.
• Legătură cu laptopul: USB 2.0 / 3.0.
• Transfer: până la 3 Mbps; ieșire FEPS: 18 V.
• BatterySaver: trecere automată în repaus și repornire automată.

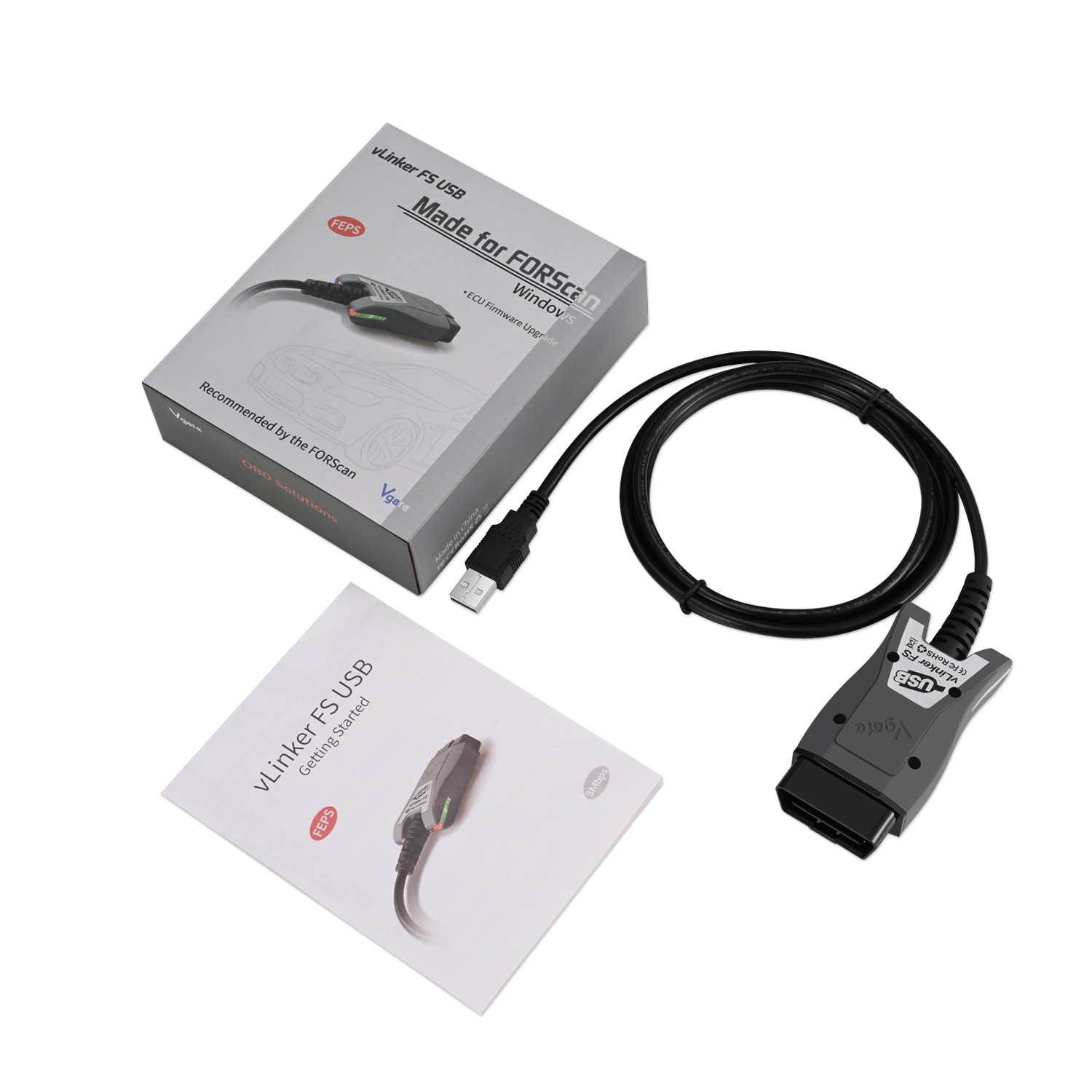

Conținutul pachetului

• testerul Vgate vLinker FS USB, cu cablul USB;
• broșura de pornire „Getting Started”.

Dacă lucrezi și de pe telefon

Când diagnoza se face și de pe telefon sau tabletă, lângă mașină, este recomandat Vgate vLinker FS Bluetooth: conexiune Bluetooth dual-mode, certificare Apple MFi și compatibilitate cu FORScan Lite pe Android și iOS, respectiv FORScan pe Windows.

Întrebări frecvente

Ce înseamnă „Recommended by the FORScan Team” de pe cutie?

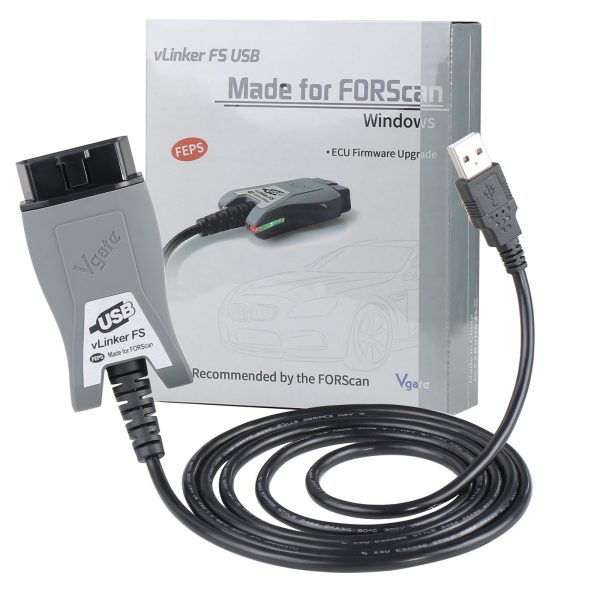

Pe ambalajul produsului scrie „Made for FORScan” și „Recommended by the FORScan Team”, adică testerul este construit de Vgate pentru acest program, iar echipa care dezvoltă FORScan îl recomandă pentru lucrul cu el.

Merge și pe vehicule de 24 V?
Da, alimentarea la 24 V este acceptată. Diagnoza depinde de protocoalele vehiculului și de acoperirea programului.

Descarcă bateria dacă rămâne în mufă?
Testerul are funcția BatterySaver: intră singur în repaus când nu lucrează și pornește din nou fără buton, ca să consume cât mai puțin din baterie.

Care e diferența față de varianta Bluetooth?
Varianta USB conectează laptopul Windows prin cablu; varianta Bluetooth permite și diagnoza pe Android și iOS. Ambele oferă FEPS de 18 V și acces la HS-CAN/MS-CAN.

Dacă nu știi exact ce variantă ți se potrivește, te ajutăm să alegi: scrie-ne ce lucrări predomină în atelier pe Ford și Mazda, diagnoză, configurări sau programări de module.
