Interfață SVCI J2534 compatibilă cu Ford și Mazda, pentru IDS și FORScan

Descrierea produsului

SVCI J2534 e piesa care stă între mufa OBD a mașinii și laptopul din atelier, atunci când lucrezi Ford sau Mazda. Nu are ecran și nu are meniuri proprii: e o interfață pass-thru, construită după standardul SAE J2534, iar rolul ei e să comunice cu modulele echipate pe mașină, la cererea programului de pe laptop.

E compatibilă cu Ford IDS, FDRS, FJDS și Mazda IDS. Prin ele se citesc erorile, se urmăresc parametrii în timp real și se programează calculatoare, în limita a ce prevede fiecare vehicul; configurarea modulelor, pe care o indică și colegii, ar trebui să meargă pe unele mașini.

Al doilea mod de lucru o scoate din categoria aparatelor cu un singur uz: în modul ELM327 merge cu FORScan și cu aplicații ca ELMconfig, FoCCCus sau FF2. Același aparat, două lumi diferite de programe.

Ce se poate face prin programele compatibile?

Aparatul nu decide singur nimic: funcții de diagnoză aduce programul ales, iar interfața comunică cu modulele echipate pe mașină.

• Coduri de eroare — memoriile de defecte se citesc din module și se șterg după reparație, ca a doua citire să arate dacă defectul s-a înregistrat din nou.
• Date live — valorile raportate de module, în atelier sau în mers, cu posibilitatea de a compara aceeași mărime în condiții diferite.
• Înregistrare și redare — colegii care lucrează cu aparatul indică și salvarea parametrilor: pe unele sisteme ar trebui să se poată reciti după. Cu înregistrarea pornită din timp, ai și ce s-a întâmplat înainte de apariția simptomului, nu doar după.
• Configurarea modulelor — pe unele mașini ar trebui să se poată configura după înlocuire, tot potrivit colegilor, calculatorul de motor, ABS-ul, airbagul sau bordul.
• Codarea injectoarelor — tot potrivit colegilor, pe unele motorizări ar trebui să se poată introduce datele de calibrare în calculatorul de motor după schimb.
• Lucrări de întreținere — tot ei dau ca exemple regenerarea filtrului de particule, aerisirea frânelor sau recalibrarea direcției; pe unele mașini ar trebui să fie accesibile, după cum le oferă programul și sistemul montat.

Ce înseamnă J2534 și la ce e bun modul ELM327?

J2534 e standardul care stabilește cum vorbește o aplicație de diagnoză cu o interfață. Aparatul respectă integral partea J2534-1 și parțial J2534-2.

ELM327 e a doua convenție pe care o acceptă aparatul; pe ea se bazează aplicații ca FORScan, ELMconfig, FoCCCus sau FF2. Interfața o acceptă și pe ea, deci nu ești obligat să alegi între cele două familii de programe când cumperi aparatul.

Pe mașină, comunicația merge pe magistralele CAN de mare viteză (500 kbps) și de viteză medie (125 kbps), la care se adaugă protocoalele mai vechi din lista de mai jos.

Ce mașini prinde?

Acoperirea nu vine din aparat, ci din programul cu care lucrezi. Pentru FORScan, intervalele declarate merg de la anii de model 1996 până în 2024 la Ford și de la 1996 până în 2022 la Mazda, până la generația a șasea. Pe partea de utilitare intră și Transit, Transit Connect și Ranger.

Lista exactă a modelelor și a operațiunilor e cea publicată de programul respectiv.

Cum se leagă?

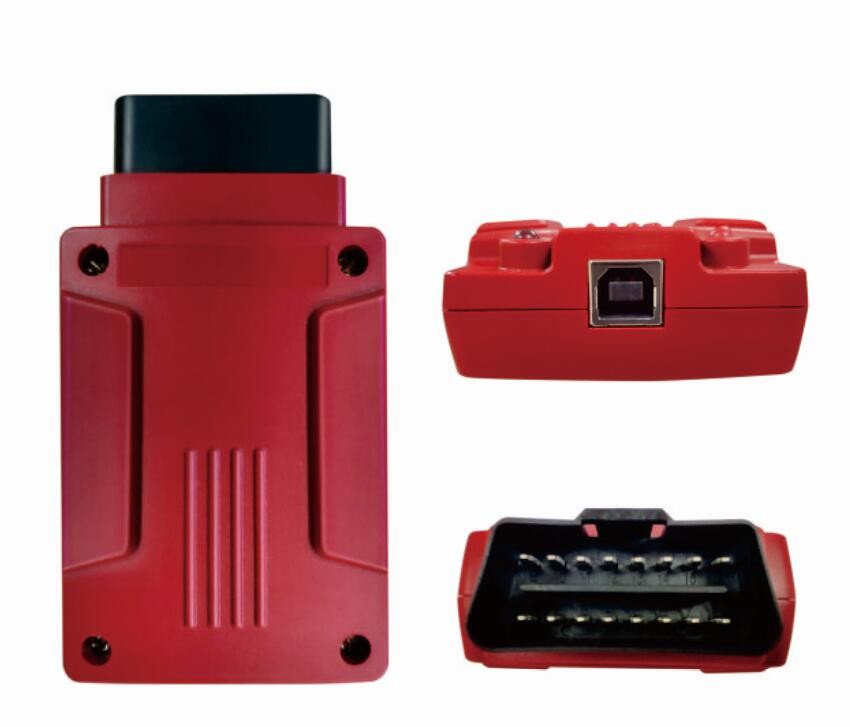

Spre laptop, ai de ales între portul USB de tip B și legătura fără fir. Spre mașină, mufa OBD-II de 16 pini, de unde ia și alimentarea.

Viteza de transfer declarată urcă până la 3 Mbps, cu control de flux RTS/CTS. Cifra descrie cât duce interfața; cât ține efectiv o operațiune depinde mai departe de program, de protocol și de modulul cu care se lucrează.

Specificații tehnice

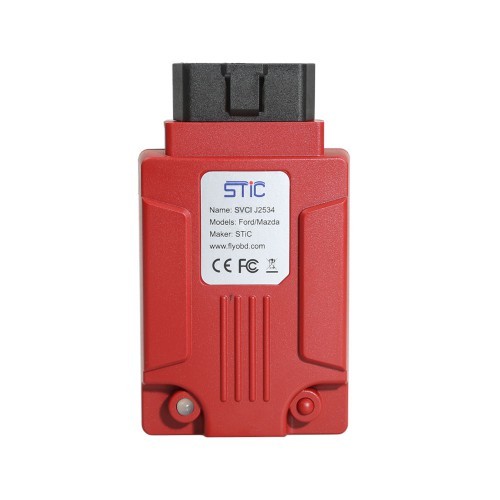

• Producător și model: STIC, SVCI J2534.
• Conformitate: SAE J2534-1 complet, SAE J2534-2 parțial.
• Magistrale: ISO11898 HS la 500 kbps și MS la 125 kbps, ISO15765 pe ambele.
• Protocoale mai vechi: ISO9141, ISO14230, J1850 VPW, J1850 PWM (Ford SCP), KWP1281, J2819 (TP2.0), plus FEPS.
• Legătura cu laptopul: USB tip B sau fără fir.
• Conectare la mașină: mufă OBD-II de 16 pini.
• Transfer: până la 3 Mbps, cu RTS/CTS.
• Alimentare: 8–32 V curent continuu. Distribuitorii indică, pentru unitățile livrate de ei, maximum 100 mA și un consum care ar trebui să fie de 0,6 W la 12 V.
• Protecție la inversarea polarității.
• Gabarit: distribuitorii indică, pentru unitățile livrate de ei, dimensiuni care ar trebui să fie 76 × 54 × 22 mm, la o masă de circa 50 g.
• Temperatură de lucru: de la −20 la +45 °C, umiditate între 15 și 85 %.

Conținutul pachetului

• Interfața SVCI J2534, cu conectorul OBD-II pe corp.

Laptopul se alege separat; în magazin sunt și calculatoare pregătite pentru diagnoză. În aceeași categorie de aparate pass-thru, interfața Topdon RLink J2534 e tot fără ecran, pentru laptop cu Windows pe 64 de biți, și leagă softul original al mărcii de calculatoarele mașinii. Restul echipamentelor pentru marca asta sunt în categoria Ford.

Întrebări frecvente

Merge cu FORScan?
Da, prin modul ELM327. Tot acolo intră și ELMconfig, FoCCCus sau FF2.

Ce înseamnă „pass-thru”?
Că aparatul nu face diagnoză singur: comunică cu modulele echipate pe mașină la comanda programului de pe laptop, după standardul J2534.

Are și legătură radio?
Da, spre laptop se poate lucra și fără fir, nu doar prin USB.

Are nevoie de alimentare separată?
Nu, se alimentează din mufa OBD a mașinii.

Ce anii de model acoperă?
Depinde de programul folosit. FORScan declară 1996–2024 la Ford și 1996–2022 la Mazda.
