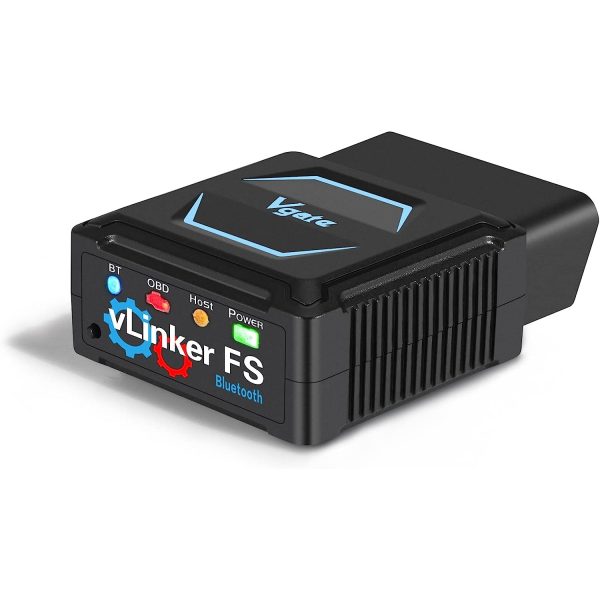

Interfață Bluetooth vLinker FS pentru Ford și Mazda, cu FEPS 18V

Descrierea produsului

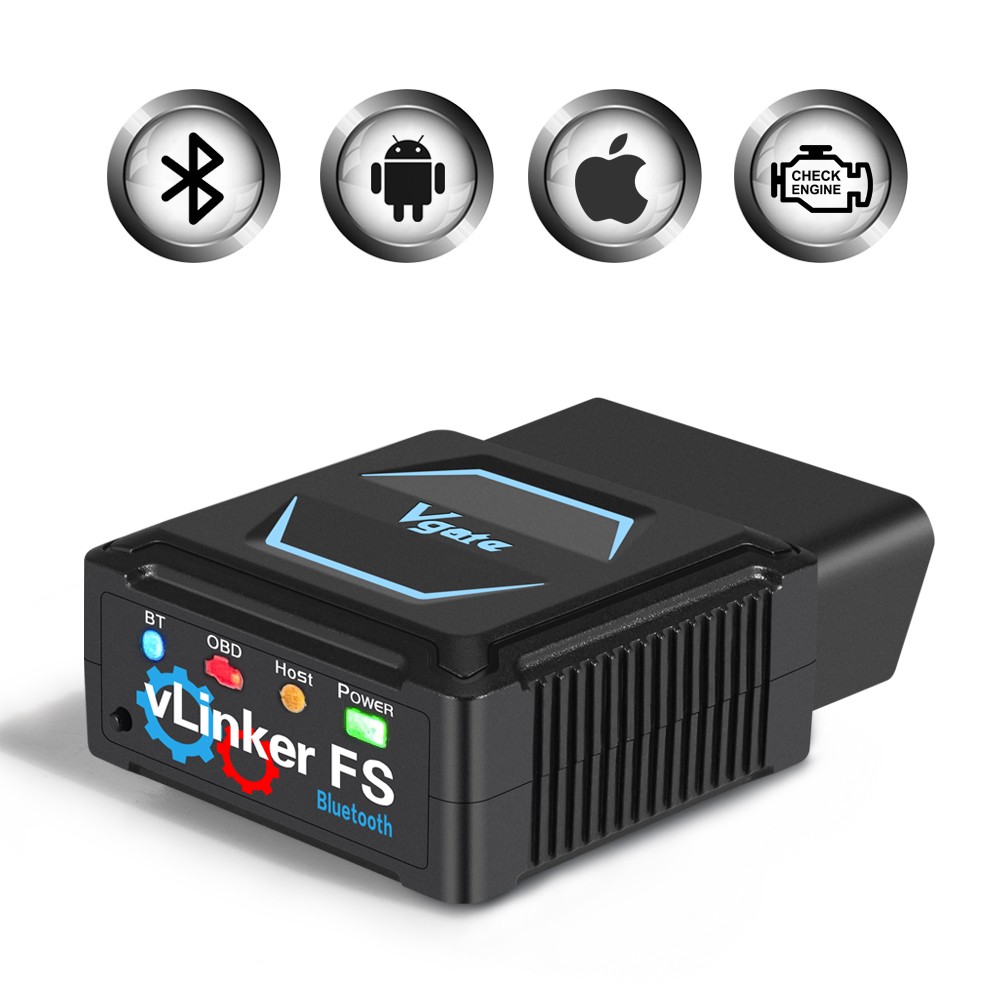

Vgate vLinker FS Bluetooth este un adaptor OBD2 aftermarket construit pentru lucrul cu aplicația FORScan pe mașini Ford și Mazda. Nu are ecran propriu: se conectează la mufa OBD și dă telefonului, tabletei sau laptopului acces la magistralele mașinii.

Două lucruri îl despart de un adaptor OBD2 de rând: comunică pe MS-CAN, nu doar pe HS-CAN, și are ieșirea FEPS de 18 V, tensiunea pe care unele module o cer în timpul programării.

De ce contează MS-CAN și FEPS

Sursele produsului dau două magistrale distincte, HS-CAN și MS-CAN, iar adaptorul le suportă pe amândouă. Unul care lucrează numai pe HS-CAN ar trebui să lase în afară ce e legat pe cealaltă. Cât ajunge efectiv aplicația pe fiecare ține de acoperirea ei pe vehiculul respectiv.

Ieșirea FEPS de 18 V rezolvă o cerință electrică, nu una de program: la comanda aplicației, adaptorul urcă tensiunea pe pinul cerut, ca modulul să accepte scrierea. Ce anume se scrie ține de FORScan și de licența lui, nu de adaptor.

Ce mașini acoperă aplicația?

Lista publicată de FORScan indică faptul că aplicația ar trebui să acopere unele modele Ford, Lincoln și Mercury din anii de model 1996–2024 și unele Mazda din 1996–2022, până la generația a șasea. În aceeași plajă ar trebui să intre și unele modele din gama comercială Ford, precum Transit, Transit Connect sau Ranger.

Pe Ford și pe Mazda, prin FORScan se citesc și se șterg codurile de eroare din modulele la care aplicația ajunge, se urmăresc parametrii și se rulează teste. Sursa mai arată că generația a șaptea Mazda este acoperită parțial sau deloc, iar modelele Ford din 2025 încoace intră doar „best effort”.

Pe celelalte mărci adaptorul rămâne o interfață OBD2 obișnuită, cu protocoalele standard: se citesc codurile și parametrii, cu aplicația OBD2 preferată.

Standard sau Extended?

FORScan precizează că varianta Standard, gratuită, ar trebui să acopere pe unele vehicule funcții de diagnoză în toate modulele, citirea parametrilor în timp real, teste și o parte dintre proceduri de service — colegii dau ca exemple, pe unele vehicule, adaptări de transmisie și resetări de adaptare.

Configurarea și programarea sunt prevăzute doar în FORScan pentru Windows, cu licență Extended: tot FORScan indică faptul că acolo ar trebui să intre, pe unele vehicule și module, configurațiile AsBuilt — setările cu care au ieșit din fabrică — și programarea PATS, sistemul de imobilizare. Licența Extended se ia separat de la FORScan, ca probă gratuită de două luni prin forumul lor sau contra cost.

Pe Android și pe iOS lucrează FORScan Lite, pentru diagnoză; partea de configurare rămâne în versiunea pentru Windows.

Cum se poartă în mașină

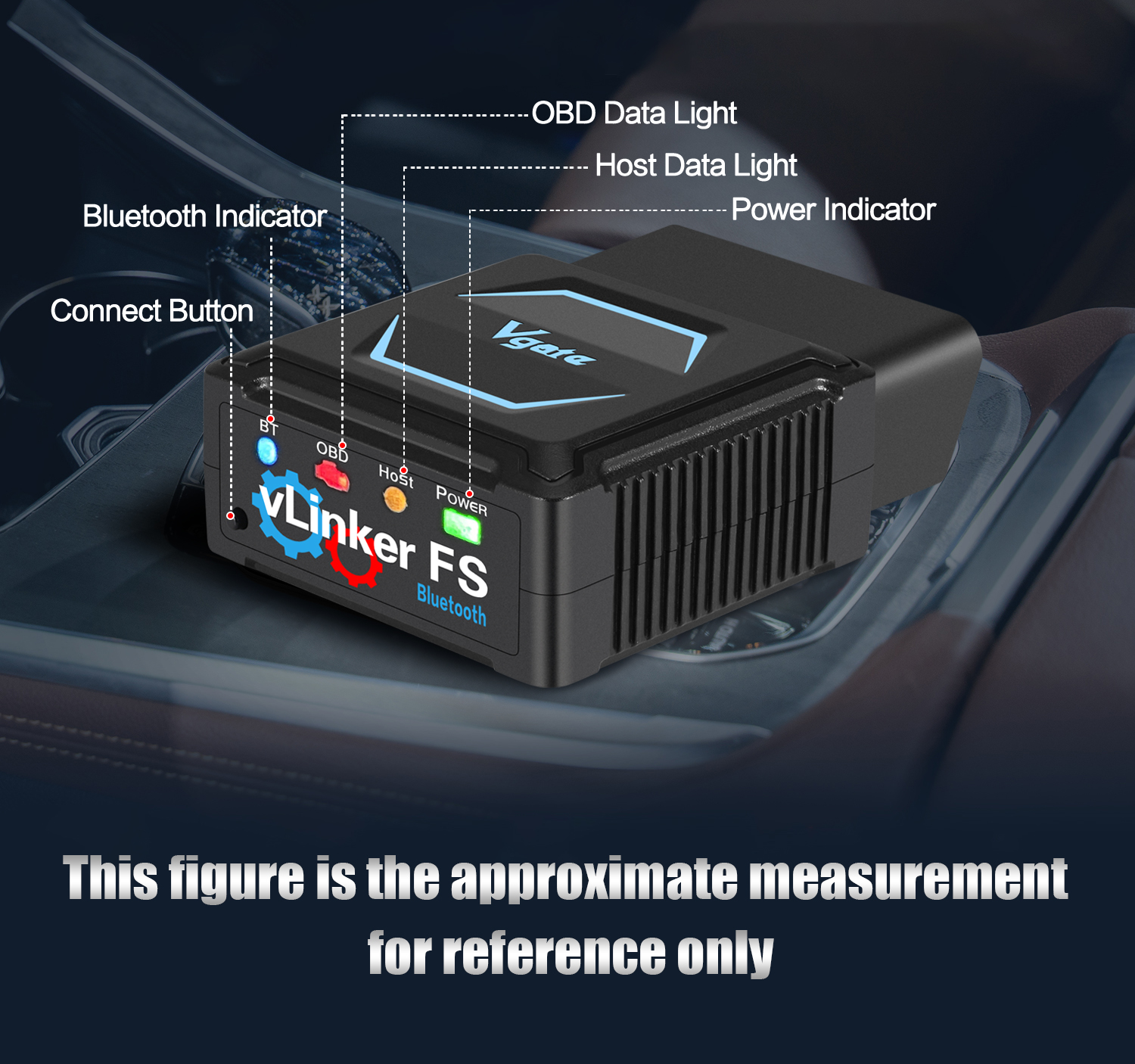

Adaptorul se alimentează din mufa OBD, pe instalații de 12 V și de 24 V, și consumă circa 28 mA în lucru și 3 mA în repaus. BatterySaver îl adoarme și îl trezește singur, iar butonul de pe carcasă îl scoate din repaus la cerere.

Protecțiile acoperă supratensiunea, supracurentul, supratemperatura și descărcarea bateriei. Firmware-ul se actualizează online, din aplicația Vgate.

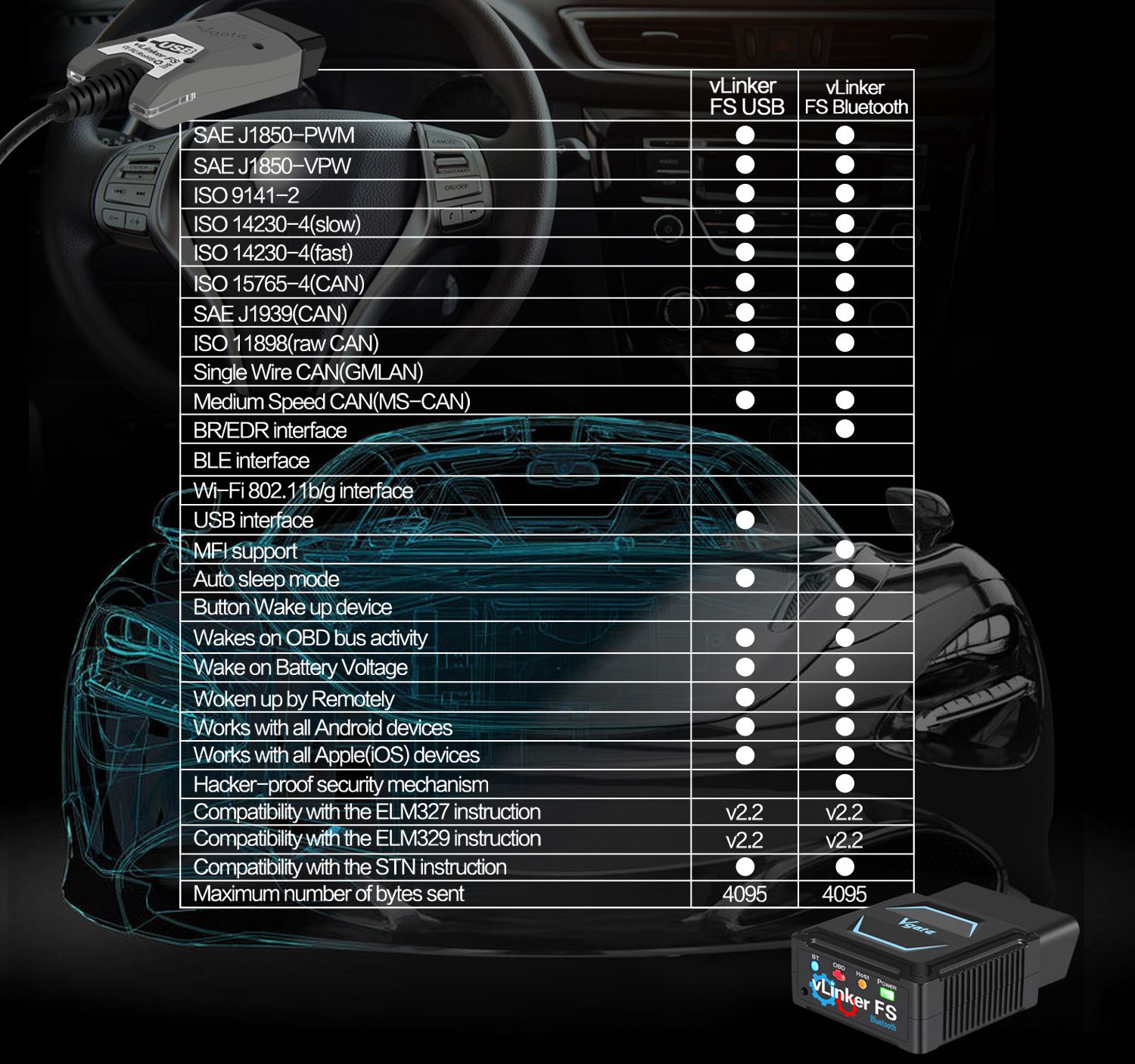

Specificații tehnice

• Model CV304, FCC ID 2A45F-CV304; colegii indică faptul că pinii ar trebui să fie placați cu aur pe unele serii, pentru contact și rezistență la coroziune.
• Bluetooth dual-mode, BR/EDR și BLE, cu certificare Apple MFi și mecanism propriu de protecție a legăturii.
• Platforme: iOS, Android și Windows.
• Alimentare din mufa OBD, 12 V sau 24 V; 28 mA în lucru, 3 mA în repaus.
• Viteză de comunicație până la 3 Mbps; cereri OBD de până la 4.095 de octeți.
• Protocoale: SAE J1850 PWM și VPW, ISO 9141-2, ISO 14230-4 cu inițializare lentă și rapidă, ISO 15765-4 CAN, SAE J1939 CAN, ISO 11898 CAN brut și MS-CAN.
• Comenzi compatibile ELM327 v2.2, ELM329 v2.2 și setul de instrucțiuni STN.
• Ieșire FEPS de 18 V pentru programare.

Magistrala Single Wire CAN, pe care o folosesc unele modele General Motors, rămâne în afara listei de mai sus: adaptorul este construit în jurul rețelelor Ford și Mazda.

Conținutul pachetului

Un adaptor Vgate vLinker FS Bluetooth și ghidul de utilizare.

Întrebări frecvente

Merge pe iPhone?
Da, are certificare Apple MFi și lucrează cu iOS. Ce se poate face ține de aplicația aleasă.

Pot configura module de pe telefon?
Partea de configurare și programare stă în FORScan pentru Windows, cu licență Extended. Pe telefon, FORScan Lite se ocupă de diagnoză.

Îl pot lăsa permanent în mufă?
Consumul în repaus este de circa 3 mA, iar BatterySaver îl adoarme singur. Butonul de pe carcasă îl trezește când e nevoie.

Este un produs Ford?
Este fabricat de Vgate, ca produs aftermarket, și e proiectat pentru compatibilitatea cu FORScan.

Ce înseamnă certificarea Apple MFi?
Că adaptorul este recunoscut de iPhone și de iPad, deci lucrează și pe iOS, nu doar pe Android și Windows.
