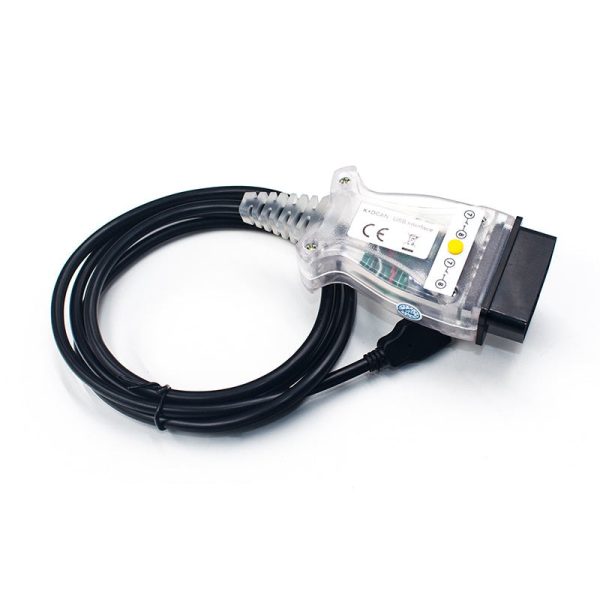

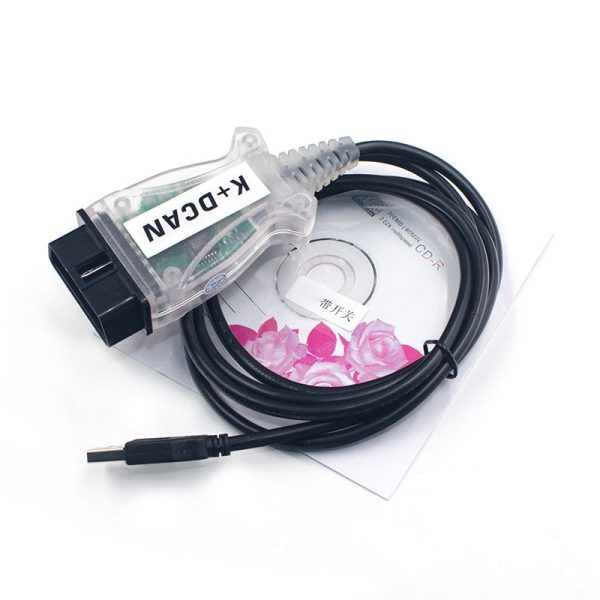

Interfață USB K+DCAN cu comutator K-line/D-CAN, pentru BMW

Descrierea produsului

Softul de reprezentanță al mărcii circulă de ani buni pe forumuri, pe stickuri și prin grupurile de mecanici. Problema nu a fost niciodată programul. Problema a fost puntea dintre el și mașină.

Asta face interfața USB OBD2 K+DCAN: leagă un laptop cu Windows de priza de diagnoză și lasă INPA și Ediabas să vorbească direct cu calculatoarele mașinii. Fără ecran, fără meniuri, fără baterie. O carcasă de plastic cu un comutator, un cablu USB și o mufă OBD-II.

Hardware-ul e terț, construit în jurul unui convertor USB-serial din familia FT232. Terenul ei e generația E, acolo unde un cititor ieftin se oprește la câteva coduri de emisii, iar tu vrei să intri pe fiecare modul în parte.

Ce poate la diagnoză

Lista de mai jos aparține programelor, nu carcasei. Ele întreabă, mașina răspunde, cablul cară vorba între ele:

• Coduri de eroare pe fiecare modul — motor, cutie, ABS, airbag, imobilizator, modulele de caroserie.
• Valori în timp real — turație, temperaturi, presiuni și tensiuni, exact când defectul se manifestă.
• Testarea componentelor — pui pompa sau ventilatorul să pornească și asculți dacă face ceva.
• Starea magistralelor — util când un modul „dispare” din listă și nu știi de unde să începi.

Adaptări, codări și resetările de după reparație

Aici se vede diferența față de un scaner generic. Cu NCS Expert intri în codarea modulelor, iar cu WinKFP rescrii unități de control local, de pe laptopul tău:

• Adaptarea clapetei de accelerație — după curățare sau după înlocuire.
• Reînvățarea senzorilor — readuci modulul la parametri corecți după intervenție.
• Resetarea intervalelor de revizie — când ai terminat lucrarea, nu înainte.
• Codare de module — activarea opțiunilor permise, pe modulele care le suportă.
• Programare offline — rescrierea unei unități de control de pe calculator, fără server extern.

Cum arată instalarea pe laptop

Prima conectare cere puțină răbdare, apoi se uită. Interfața are nevoie de driverul pentru port serial virtual: cu Windows Update pornit se instalează singur, altfel îl iei de pe site-ul producătorului de cipuri și îl pui manual.

După instalare, calculatorul o vede ca pe un port COM obișnuit. Numărul portului contează, pentru că programele de diagnoză îl cer explicit în configurare. Odată setat, rămâne așa și nu-l mai atingi.

Al doilea lucru de reținut e comutatorul de pe carcasă. El alege magistrala pe care vorbește mașina: pe o poziție face puntea între pinii 7 și 8, cum cer șasiurile vechi, pe cealaltă folosește conexiunea CAN de pe pinii 6 și 14. Dacă programul nu vede mașina, comutatorul e primul lucru de verificat.

Unde stă în gama de interfețe compatibile cu BMW

E o interfață pentru laptop, nu un aparat de sine stătător. Costă 359 de lei și presupune că ai deja programele mărcii instalate și configurate, iar asta e o seară de treabă pentru cineva răbdător.

Dacă vrei ceva care pornește singur și îți arată erorile pe un ecran propriu, uită-te mai bine la restul interfețelor pentru laptop sau la testerele cu ecran, care fac altă meserie: mai puțină configurare, mai puțin control. Nu există aici o alegere general valabilă, ci una potrivită pentru cât timp ai de investit.

Ce trebuie să știi înainte să comanzi

• Programele nu vin în plic cu cablul. Nu le vindem noi, nu le ținem noi versiunile și nu le instalăm noi pe laptopul tău.
• Nu suportă Ethernet. Modelele recente, care comunică pe rețea prin priza de diagnoză, cer un cablu ENET. Interfața asta nu ajunge la ele.
• Ce trece prin serverele constructorului rămâne în afară. Un cablu de genul ăsta nu are cum să ajungă acolo.
• Fără calculator, e o bucată de plastic. Nu are ecran și nu are aplicație de telefon.

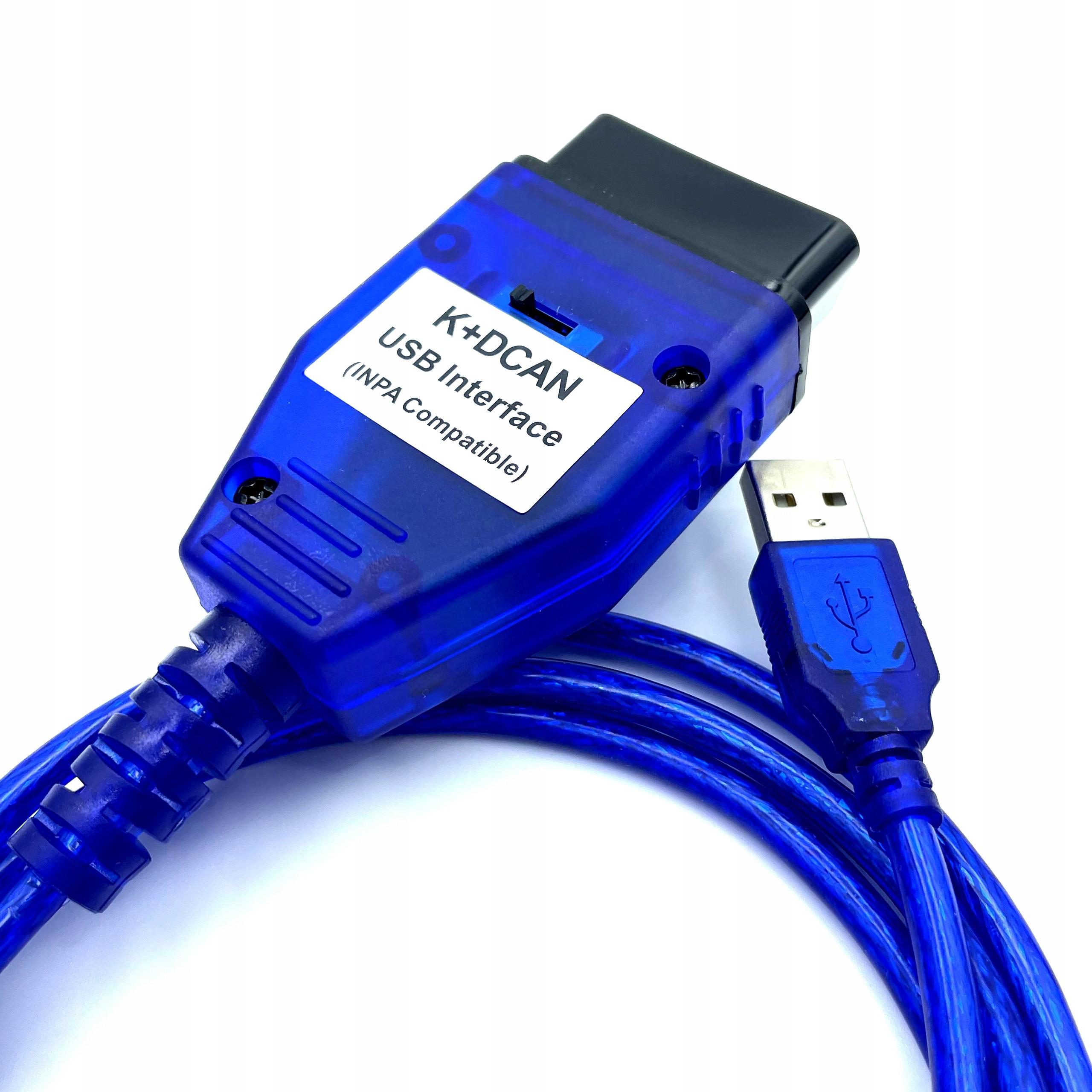

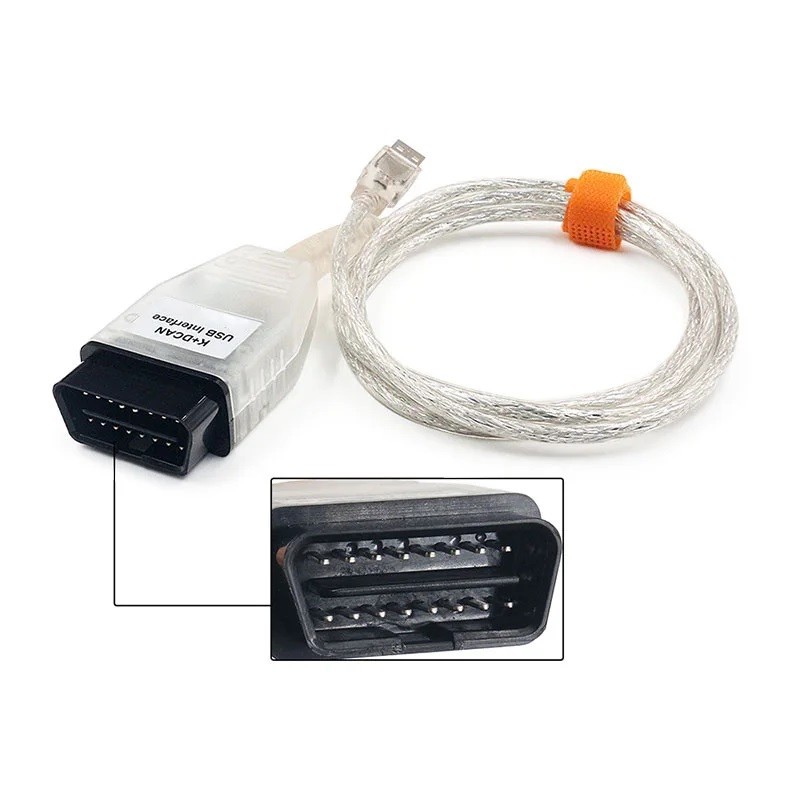

• Culoarea carcasei diferă între loturi, fără nicio diferență de funcții. Am pus în galerie două variante, ca să nu fie mirare la livrare.
• Interfață terță, compatibilă cu BMW. Nu e piesa de dealer și nu vine cu asistența constructorului.

Specificații hardware

Mufă OBD-II cu 16 pini spre mașină, USB-A spre calculator, comutator fizic pe carcasă pentru alegerea magistralei. Alimentarea vine din priza de diagnoză, la 12 V, deci nu cere sursă separată.

Comunicația trece printr-un convertor USB-serial din familia FT232 (unele loturi vin cu varianta RL, altele cu RQ). Pe partea de magistrale sunt acoperite K-line dublu, variantele rapide de CAN de pe grupul motor-transmisie și varianta lentă de pe modulele de caroserie. Nu are baterie: pornește când primește 12 V din priza mașinii și se stinge când scoți mufa.

Ce primești în cutie

• interfața K+DCAN, cu cablu USB atașat
• comutatorul K-line / D-CAN, montat pe carcasă
• indicații de instalare pentru driver, în funcție de lot

Conținutul poate diferi ușor între loturi.

Întrebări frecvente

Cablul îmbătrânește sau doar softul?
Doar softul. Firul și cipul din carcasă rămân la fel de buni peste cinci ani, dar mașinile apărute după versiunea instalată la tine nu vor fi recunoscute. Nu ai abonament de plătit către magazin pentru acest produs.

La ce folosește comutatorul de pe carcasă?
Alege magistrala. Pe o poziție punctează pinii 7 și 8, pentru șasiurile mai vechi; pe cealaltă folosește conexiunea CAN. Dacă softul nu găsește mașina, cel mai des acolo e problema.

Merge pe modelele recente?
Nu pe cele care au trecut la diagnoza prin rețea. Acelea au nevoie de un cablu ENET, care se conectează la portul de rețea al laptopului. Spune-ne modelul și anul mașinii și îți zicem exact care dintre cele două îți trebuie.

Îmi trebuie neapărat Windows?
Da. Programele de diagnoză ale mărcii sunt scrise pentru Windows, iar driverul interfeței tot acolo se instalează. Pe alt sistem de operare nu ai ce face cu ea.

De ce ar alege cineva o interfață în locul unui tester cu ecran?
Pentru acces. Programele mărcii intră mai adânc în module decât meniurile prefabricate ale unui aparat portabil. Prețul plătit e timpul de configurare și un laptop pe care trebuie să-l cari după tine.
