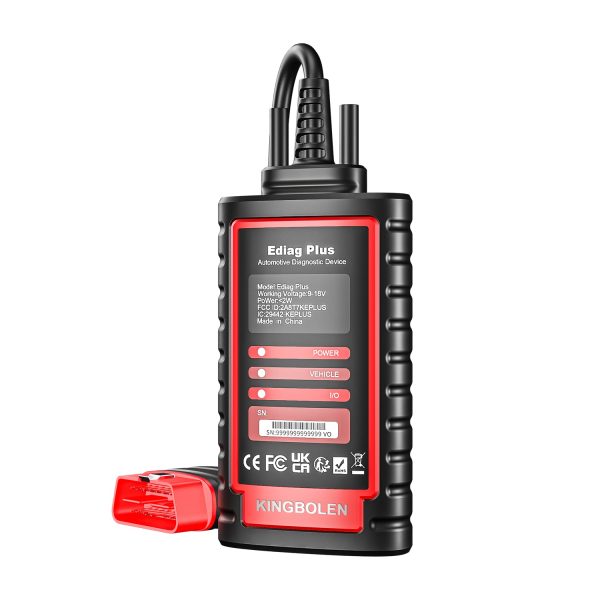

Interfață diagnoză Bluetooth KINGBOLEN Ediag Plus cu CAN FD

Descrierea produsului

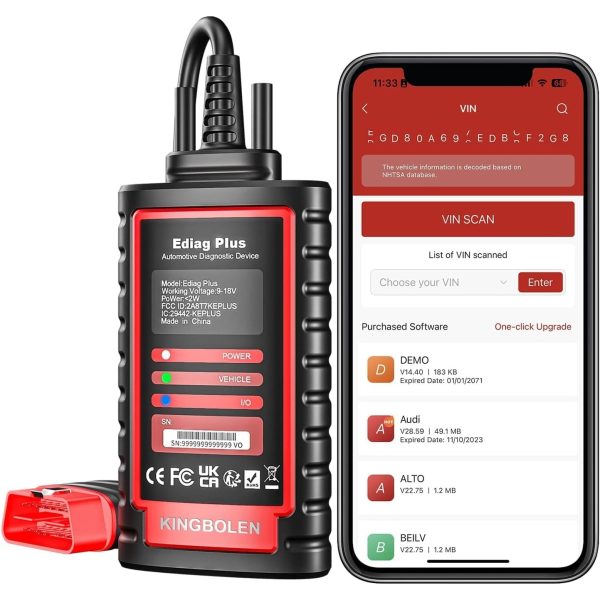

KINGBOLEN Ediag Plus este un tester auto Bluetooth pentru ateliere mici și tehnicieni care verifică inclusiv modele fabricate din 2020 încoace. Este compatibil cu aplicația Ediag pentru telefoane și tablete Android sau iOS, pe ecranul cărora se consultă rezultatele și se comandă operațiunile. Sunt disponibile diagnoza pe toate sistemele, testele bidirecționale, datele live și adaptările după intervenții. Testerul produs de KINGBOLEN suportă OBD2/EOBD și CAN, inclusiv CAN FD, și oferă compatibilitate FCA.

Aplicația Ediag oferă meniuri în engleză, franceză, spaniolă, germană, italiană, rusă, portugheză, japoneză, turcă și poloneză.

Actualizările sunt incluse un an, apoi se reînnoiesc prin abonament. Potrivit unor surse din comerț, fără reînnoire ar trebui să rămână disponibile doar unele funcții, în principal diagnoza OBD2 de bază. Distribuitorii gamei indică și faptul că aplicația ar trebui să aibă acces la internet în timpul lucrului, cel puțin pentru unele operațiuni.

Ce modele se pot diagnostica prin CAN FD?

CAN FD este un protocol de comunicație utilizat în rețelele electronice ale vehiculelor. Modelele fabricate din 2020 încoace care folosesc acest protocol necesită un tester compatibil pentru comunicarea cu modulele respective. Producătorul indică modele Chrysler, Buick, Chevrolet, Cadillac, GMC și Volvo, precum și vehicule din grupul GM.

Acoperirea declarată de KINGBOLEN depășește 115 mărci și include majoritatea modelelor OBD2 fabricate după 1996, cu instalație de 12 V. Funcțiile disponibile corespund modelului, anului și echipării vehiculului. Ediag Plus face parte din categoria de testere auto Bluetooth pentru telefon.

Ce informații reunește scanarea tuturor sistemelor?

Scanarea acoperă modulele disponibile pe vehicul: motor, ABS, caroserie, airbag, cutie de viteze, gestionarea bateriei, monitorizarea presiunii anvelopelor, unghi de bracaj și climatizare. Codurile se citesc înaintea intervenției și se șterg după remediere, iar datele live permit urmărirea parametrilor raportați de modulele mașinii.

Diagnoza OBD2 cuprinde toate cele 10 moduri, inclusiv citirea codurilor stocate și permanente, starea I/M Readiness și Freeze Frame. Această funcție afișează parametrii înregistrați de calculatorul mașinii la apariția erorii, utili pentru stabilirea condițiilor în care s-a manifestat defectul.

Graficul 4-în-1 permite compararea simultană a patru parametri și observarea variațiilor corelate. AutoVIN identifică automat vehiculele compatibile după seria de șasiu, iar scanarea tuturor sistemelor generează un raport pentru documentarea stării electronice a mașinii.

Ce componente se pot comanda din aplicație?

Testele bidirecționale permit acționarea componentelor vehiculului și verificarea răspunsului acestora. De exemplu, în funcție de vehicul, se pot comanda geamurile, închiderea ușilor, ștergătoarele, farurile, electrovalvele sau componentele ABS. Rezultatul ajută la orientarea verificărilor electrice înaintea înlocuirii unei piese.

Producătorul declară și codarea de module pentru potrivirea componentelor de schimb și activarea unor funcții din fabrică, operațiuni care ar trebui să fie disponibile pe unele mărci.

Funcțiile de resetare

Pe lângă funcții de diagnoză pentru investigarea defecțiunilor, Ediag Plus oferă proceduri de service pentru întreținere și adaptarea componentelor după intervenții, în funcție de vehicul:

• Revizie — resetarea intervalului de ulei actualizează scadența întreținerii, iar înregistrarea bateriei comunică înlocuirea acesteia sistemului de gestionare a energiei.
• Motor — codarea injectoarelor înscrie datele de calibrare; regenerarea DPF urmărește arderea funinginii, iar adaptarea EGR reface valorile învățate ale sistemului.
• Frânare — aerisirea ABS asistă evacuarea aerului din circuit; funcțiile EPB permit retragerea și recalibrarea frânei de parcare electrice la schimbarea plăcuțelor.
• Recalibrări — SAS restabilește reperul unghiului de bracaj, TPMS resetează monitorizarea presiunii anvelopelor, iar pentru suspensia pneumatică este disponibilă resetarea.
• Adaptări — reînvățarea clapetei de accelerație și a cutiei de viteze permite refacerea valorilor de adaptare după intervenție.
• Caroserie — reglajul farurilor adaptive și inițializarea trapei readuc sistemele la pozițiile lor de funcționare.

Specificații tehnice

Legătura cu telefonul: Bluetooth dual mode. Alimentare: 12 V din mufa OBD. Conector pe multiplexor: DB15; lungimea cablului OBD2: 0,65 m. Dimensiuni: 120,5 × 65 × 29 mm.

Carcasa este realizată din ABS și PC, cu manșon de cauciuc TPU și indicatoare luminoase pe ambele fețe. Temperatura de funcționare: −10 până la +50 °C; temperatura de depozitare: −20 până la +60 °C.

Conținutul pachetului

Pachetul reunește testerul KINGBOLEN Ediag Plus, cablul OBD, husa de transport, manualul de utilizare și codurile de licență/activare.

Întrebări frecvente

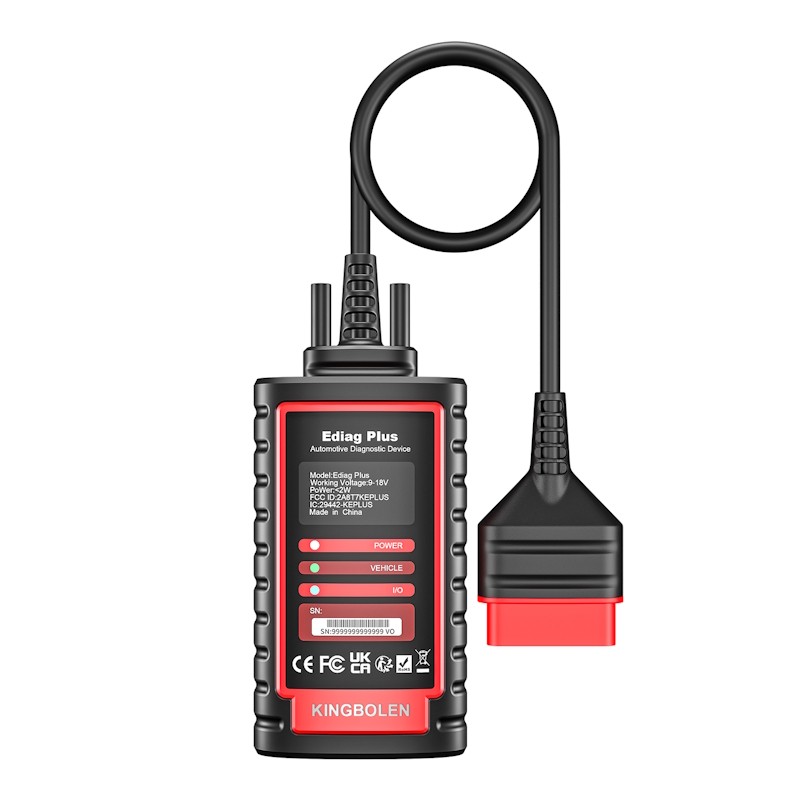

Cablul OBD este detașabil?
Da, cablul OBD2 de 0,65 m se conectează la multiplexor prin mufa DB15.

Ce înseamnă 4-în-1?
Înseamnă afișarea simultană, în format grafic, a patru parametri raportați de modulele mașinii, pentru compararea evoluției lor.

IMMO Matching adaugă chei?
IMMO Matching acoperă potrivirea imobilizatorului cu componentele existente ale sistemului antifurt; programarea cheilor noi se realizează cu un programator de chei dedicat.

Se poate utiliza pe PC?
Utilizarea este prevăzută exclusiv prin aplicația Ediag pe telefon sau tabletă Android ori iOS; pentru diagnoza de pe laptop se folosesc testere dedicate acelei platforme.

Pentru diagnoză pe un ecran propriu, se poate opta pentru testerul KINGBOLEN S6: ecran tactil de circa 6 inch, sistem Android și 28 de proceduri de service și reînvățare. Multiplexorul Bluetooth se andochează în corpul testerului, iar comenzile și rezultatele se gestionează direct pe ecranul integrat.
