Interfață turisme și camioane AutoCom Blue CDP+, detectare automată 12/24V

Descrierea produsului

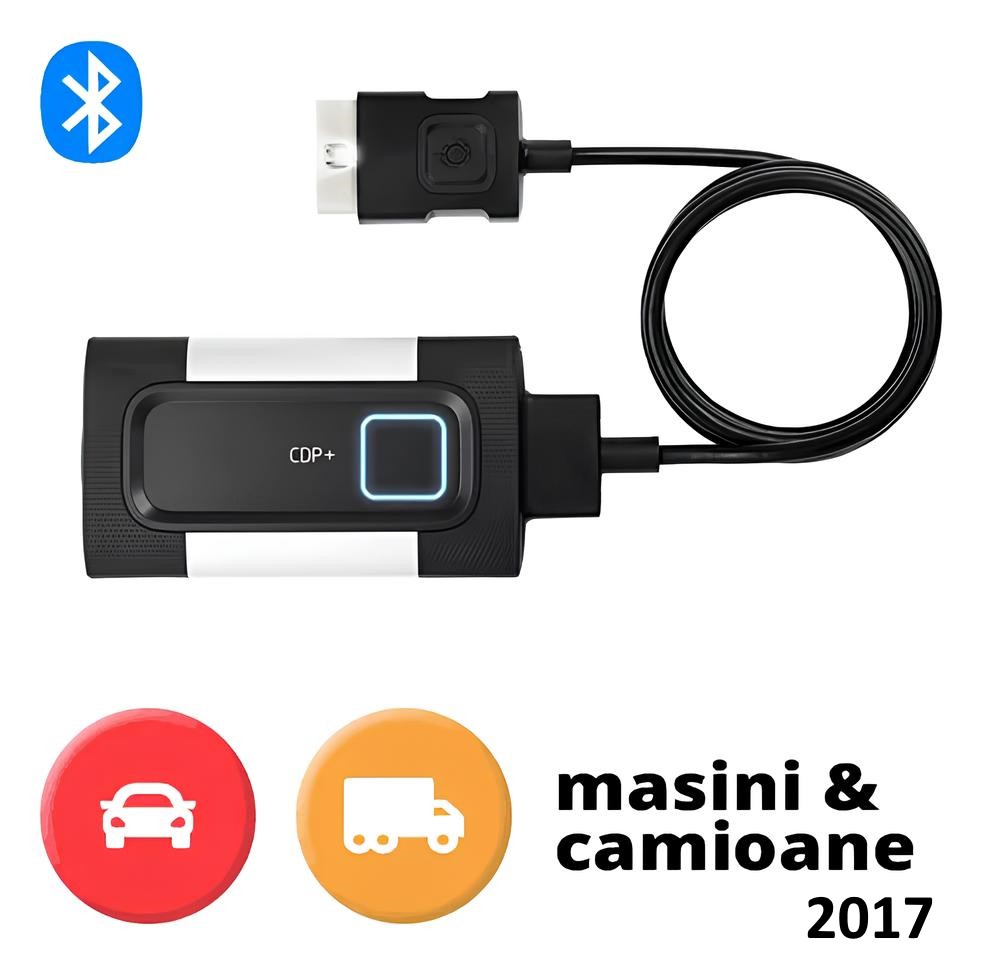

AutoCom Blue CDP+ este kitul de diagnoză pentru atelierele care lucrează și autoturisme, și camioane. Vine în valiză, cu multiplexorul, cablurile și instrucțiunile, și se conectează prin USB la un laptop cu Windows — acolo rulează aplicația și tot acolo se citesc rezultatele. Aparatul n-are afișaj propriu.

Partea care contează pentru un atelier mixt: tensiunea se recunoaște singură. Multiplexorul se conectează la mufa OBD a unui turism de 12 V sau a unui camion de 24 V fără să comuți nimic, iar alimentarea o ia tot de acolo, fără baterie proprie.

Este un produs aftermarket, nu echipamentul de reprezentanță. Pachetul software livrat e Cars & Trucks + Generic, cu baza de date oprită în jurul anului 2017: ce a apărut pe piață după acel an nu are acoperire garantată. Interfața aplicației are și limba română printre limbile disponibile; numărul total al limbilor diferă de la un distribuitor la altul.

Cum arată o citire pe un vehicul necunoscut?

Aparatul are funcții de diagnoză pe motor, ABS, airbag, climatizare, imobilizator, cutie automată, bord și module de confort, plus modulele specifice vehiculelor grele. Pe partea de autoturisme, sursele externe dau 47 de mărci acoperite din 1988 încoace, iar pe vehicule comerciale 37 de mărci, autobuze și remorci din 1995, în limitele bazei de date instalate.

• ISS — trece prin sistemele vehiculului și strânge erorile la un loc. Când aceeași defecțiune a lăsat înregistrări în mai multe calculatoare, le ai pe toate în față și poți decide de unde începi.
• ISI — identifică mașina după VIN și recunoaște tipul de calculator montat.
• Coduri de eroare — se citesc cele generice și cele specifice mărcii și se șterg după ce ai reparat.
• Parametri în timp real — valorile raportate de module se pot urmări sub formă de grafic, ca să prinzi fluctuația care nu se vede într-o cifră care sare pe ecran.
• Flight Recorder — înregistrează parametrii în timpul probei de drum, pe sistemele care acceptă funcția, iar valorile se analizează după, în atelier.

Ce funcții sunt disponibile pe o mașină anume ține de marcă, de an, de motorizare și de calculatorul montat, dar și de limitele aparatului: baza de date, statutul aftermarket și lipsa operațiunilor validate pe serverul mărcii.

Ce se închide la capătul lucrării?

Dincolo de citire, aparatul execută proceduri de service și adaptări, în limita a ce acceptă calculatorul mașinii:

• Interval de revizie — se resetează după schimbul de ulei sau după lucrarea programată.
• Regenerare DPF — se pornește regenerarea staționară, dacă motorul îndeplinește condițiile cerute.
• Codare injectoare — codurile de calibrare se înscriu după înlocuire, ca fiecare injector să primească corecția lui.
• Teste active — componenta montată pe mașină primește comandă din aplicație, iar reacția ei se vede pe loc.
• Adaptări și setări de bază — parametrii memorați se ajustează sau se readuc la valorile de pornire.
• Codări offline — modulele compatibile se configurează după echiparea reală a vehiculului.

Un distribuitor de software indică pentru acest pachet și proceduri EPB: pe unele vehicule cu frână de parcare electrică ar trebui să se poată lucra la etriere din aplicație.

Scrierea firmware-ului și operațiunile validate pe serverul producătorului rămân în sarcina echipamentului de marcă.

Ce mărci intră în pachetele Cars și Trucks?

Pe partea de vehicule comerciale intră Mercedes-Benz Trucks, MAN, Iveco, DAF, Scania, Volvo Trucks și Renault Trucks, alături de autobuze și remorci. Pe partea de autoturisme și utilitare ușoare, acoperirea e cea din baza acestei versiuni, iar profilul Generic adaugă diagnoza de emisii EOBD/OBD-II.

Pentru comunicația cu vehiculele grele, multiplexorul are pe lângă CAN și K/L și linia RS485/J1708.

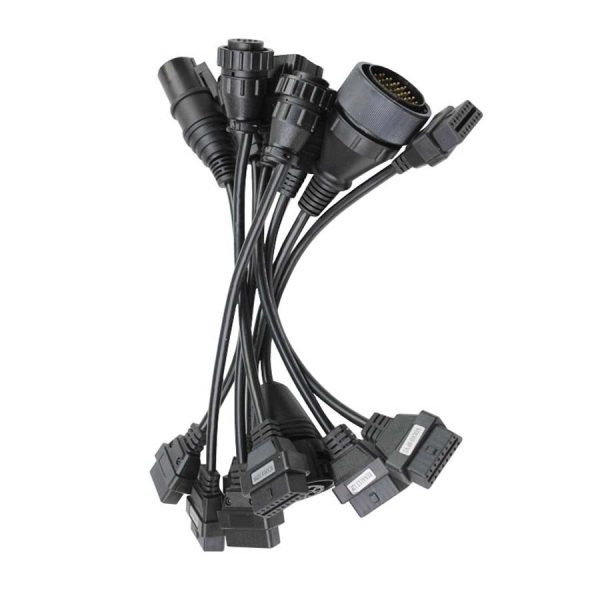

⚠️ De verificat înainte de conectare: multe camioane nu au mufă OBD-II standard, ci mufa lor proprie — Volvo de 8 pini, MAN de 12 și de 37, Iveco de 30, Mercedes de 14, Renault Trucks de 12. Pentru ele e nevoie de setul de adaptoare pentru camioane și remorci, ale cărui surse îl dau compatibil cu interfețele de tip CDP, inclusiv AutoCom CDP+ pe partea de Trucks.

Specificații tehnice

• Linie pentru vehicule comerciale: RS485/J1708 (SAE J1587).
• CAN: două canale de mare viteză, ISO 11898-2, plus SW-CAN pe SAE J2411.
• Magistrale mai vechi: K/L pe ISO 9141-2 și J1850, în ambele variante, VPW și PWM.
• Interfețe seriale interne: TTL și SPI.
• Profil generic: EOBD/OBD-II.
• Spre vehicul: cablu OBD-II cu 16 pini; alimentarea vine din mufă.
• Spre calculator: cablu USB; aplicația se instalează pe Windows.
• Tensiune de lucru: 12 V sau 24 V, recunoscută automat.
• Stare de funcționare: LED multicolor pe corpul multiplexorului.

Versiunile de Windows date de surse diferă între ele; Windows 10 apare în toate listele. Un distribuitor de software cere 4 GB de memorie și 16 GB liberi pe disc.

Conținutul pachetului

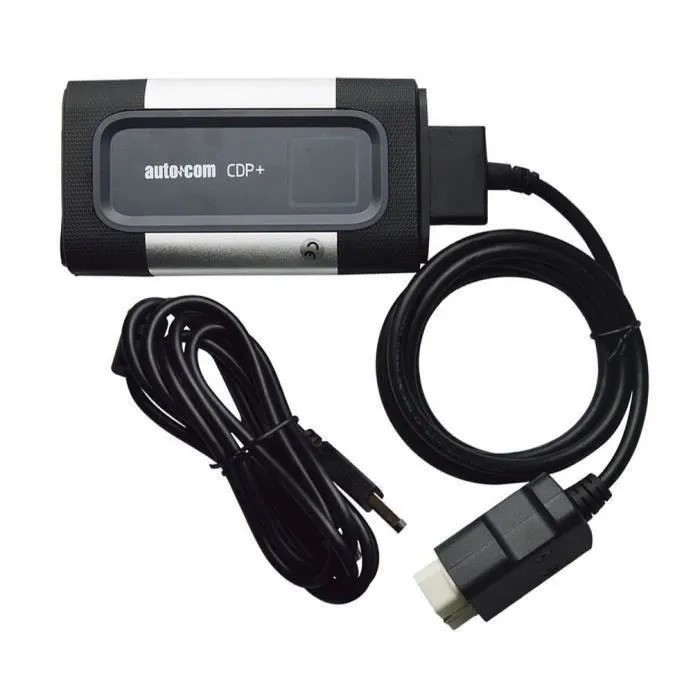

• Multiplexorul AutoCom Blue CDP+.

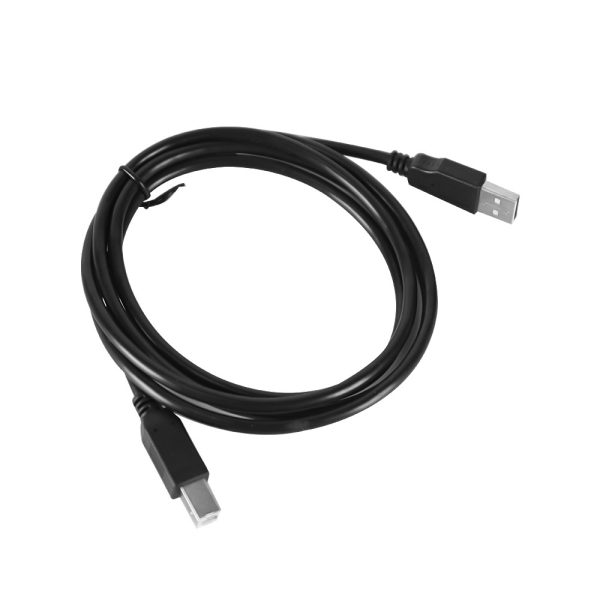

• Cablu USB pentru laptop.

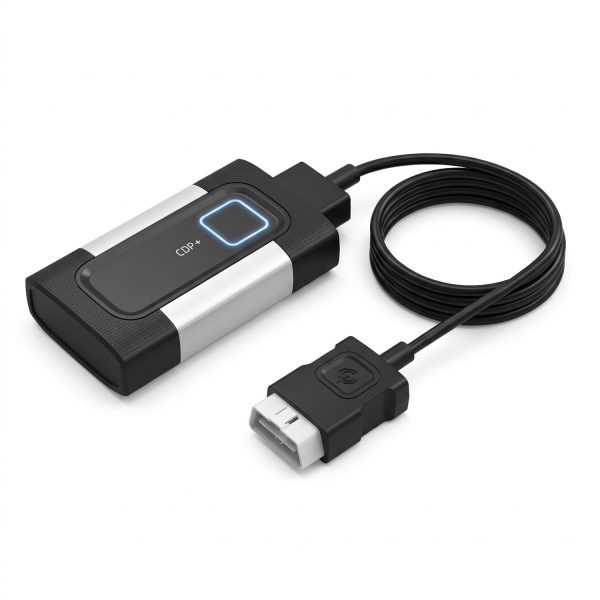

• Cablu OBD-II pentru vehicul.
• Instrucțiuni de instalare, în format PDF.
• Valiză de transport.

Accesoriile pot diferi de la un lot la altul. Unitatea nu mai primește pachete noi de la producătorul platformei.

Dacă lucrezi și mașini mai noi, interfața VCI RED 2021 are o bază de date la nivelul anului 2021, tot pe turisme, autoutilitare și camioane, cu aceeași alimentare de 12 sau 24 V. Cine n-are un calculator liber în atelier poate lua și un laptop pregătit pentru diagnoză.

Întrebări frecvente

Merge fără laptop?
Nu. Multiplexorul n-are ecran: aplicația rulează pe un laptop cu Windows, legat prin cablul USB din pachet. Laptopul se cumpără separat.

Trebuie comutat ceva între turism și camion?
Nu, alimentarea de 12 V sau 24 V e recunoscută automat la conectare.

Ce înseamnă LED-ul albastru-verde?
Alternanța celor două culori arată că multiplexorul comunică cu calculatorul vehiculului. De acolo vine și numele comercial „Blue”.

Se pot programa module cu el?
Se codează injectoarele și se configurează offline modulele compatibile. Scrierea firmware-ului cere alt tip de echipament.

Până unde merge acoperirea?
Baza de date se oprește în jurul anului 2017; pentru ce a apărut după, acoperirea nu e garantată.
