Interfață UCDS PRO PLUS compatibilă cu Ford, pentru configurări AsBuilt

Descrierea produsului

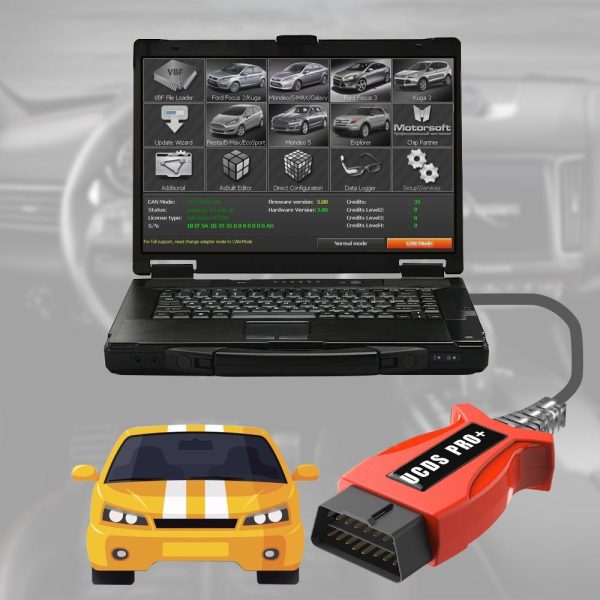

Interfața UCDS PRO+ compatibilă cu Ford conectează laptopul la mașinile Ford prin mufa OBD și lucrează cu programul UCDS. Pe lângă funcții de diagnoză, programul dă acces la configurarea modulelor: editarea datelor AsBuilt, DirectConfig și încărcarea fișierelor VBF în module. Se adresează atelierelor și electricienilor auto care înlocuiesc sau reconfigurează module pe Ford. Este o interfață aftermarket, compatibilă cu vehiculele Ford.

Ce se poate configura prin UCDS?

Configurarea schimbă setările unui modul după echiparea mașinii, iar reprogramarea îi schimbă software-ul. UCDS le are pe amândouă, pe secțiuni separate:

• AsBuilt — citirea datelor de configurare ale modulului, salvarea unei copii de siguranță, editarea și ștergerea lor. Copia păstrează valorile de dinainte de editare.
• DirectConfig — aceleași operațiuni pe fișierul de configurare, pentru platformele din listă. De exemplu, limba modulului audio sau rabatarea oglinzilor, în funcție de model și echipare.
• VBF Loader — încărcarea fișierelor .VBF direct în module. Colegii din magazin indică faptul că ar trebui să se poată scrie direct și fișiere BIN, pe unele module.
• Update Wizard — actualizarea software-ului modulelor, prin mecanismul propriu al programului UCDS.

Prin aceste secțiuni se fac reconfigurarea și instalarea unui modul nou, precum și reprogramarea calculatorului motorului (ECU), a modulului cutiei de viteze (TCM) și a modulului de caroserie (BCM).

Ce funcții de diagnoză are?

• Coduri de eroare — citirea și ștergerea lor în modulele Ford.
• Date live — parametrii trimiși de module, cu înregistrarea sesiunii, ca valorile să poată fi revăzute după test.
• Resetarea modulelor electronice — colegii din magazin indică faptul că ar trebui să se poată reseta unele module, după o lucrare sau o reconfigurare.
• Datele de coliziune din airbag — ștergerea lor din modulul RCM, ca procedură post-reparație, după lucrarea pe sistemul de airbag.

Pe ce modele Ford se folosește?

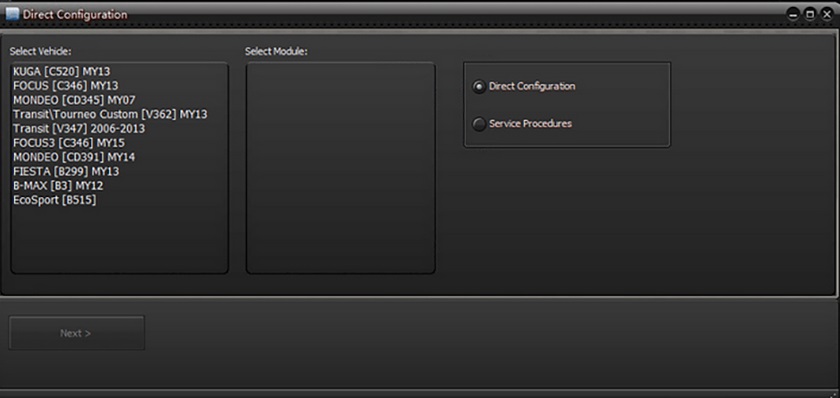

Distribuitorii indică o acoperire care ar trebui să cuprindă unele modele Ford fabricate aproximativ între 2004 și 2017; modelele din era FDRS, mai noi, rămân în afara acoperirii declarate. În fereastra Direct Configuration a programului apar următoarele platforme:

• Focus C346 MY13 și MY15, Kuga C520 MY13;
• Mondeo CD345 MY07 și CD391 MY14;
• Fiesta B299 MY13, B-MAX B3 MY12, EcoSport B515;
• Transit V347 2006–2013, Transit/Tourneo Custom V362 MY13.

Pe lângă autoturisme, lista cuprinde și utilitarele Transit. În afara platformelor vizibile în program, distribuitorii și colegii din magazin mai menționează că acoperirea ar trebui să cuprindă și unele exemplare Focus II, S-MAX, Galaxy și Explorer; fiecare se verifică pe model, an și tipul modulului.

Ce laptop trebuie?

Un laptop sau un PC cu Windows și port USB. Interfața folosește driverul FTDI și se alimentează din mufa OBD. La comandă se poate adăuga un laptop pregătit pentru diagnoză.

Specificații tehnice

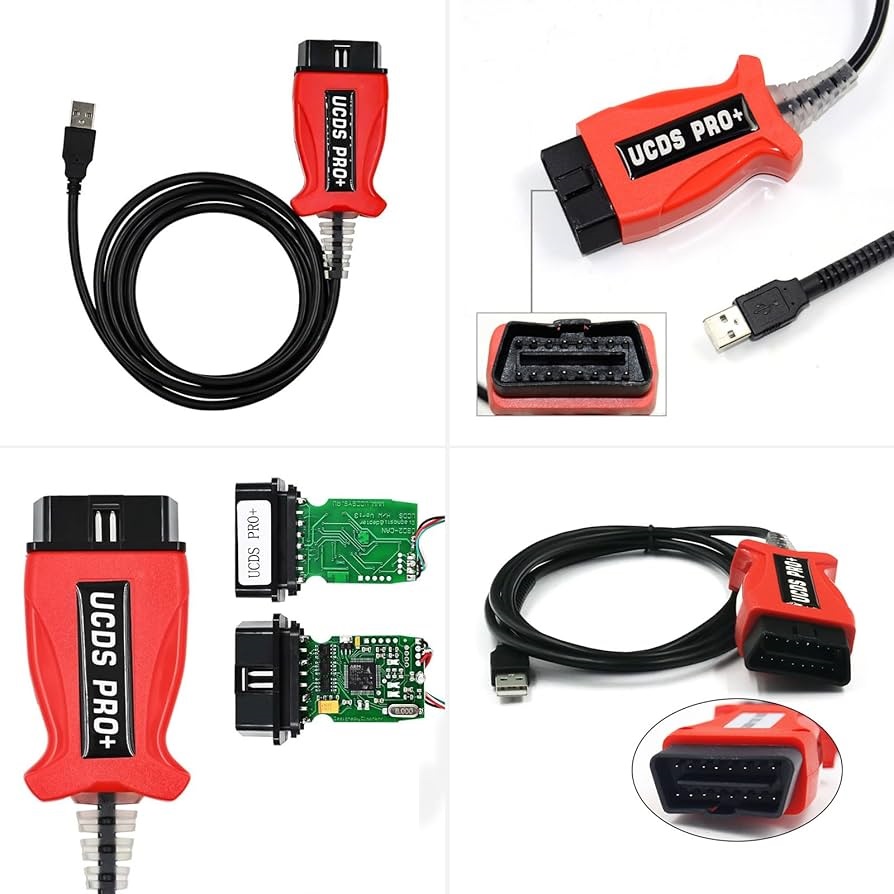

• Tip: interfață VCI pe cablu, fără ecran.
• Conectare la laptop: USB, driver FTDI.
• Conectare la vehicul: mufă OBD cu 16 pini.
• Comunicație: CAN.
• Alimentare: din mufa OBD.
• Sistem: Windows.

Conținutul pachetului

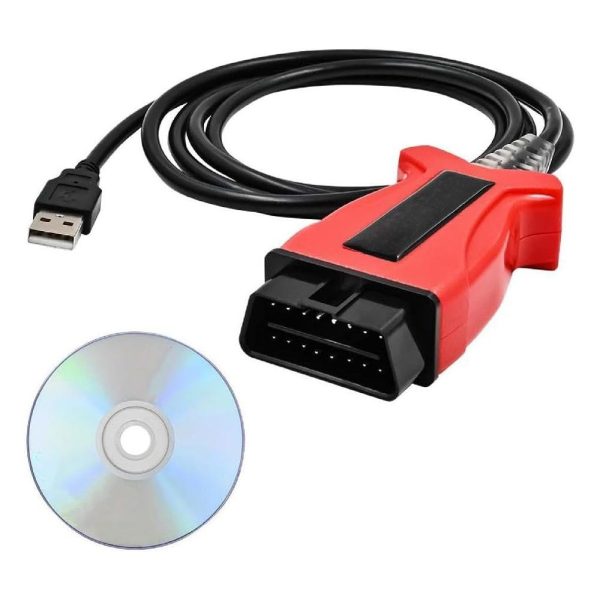

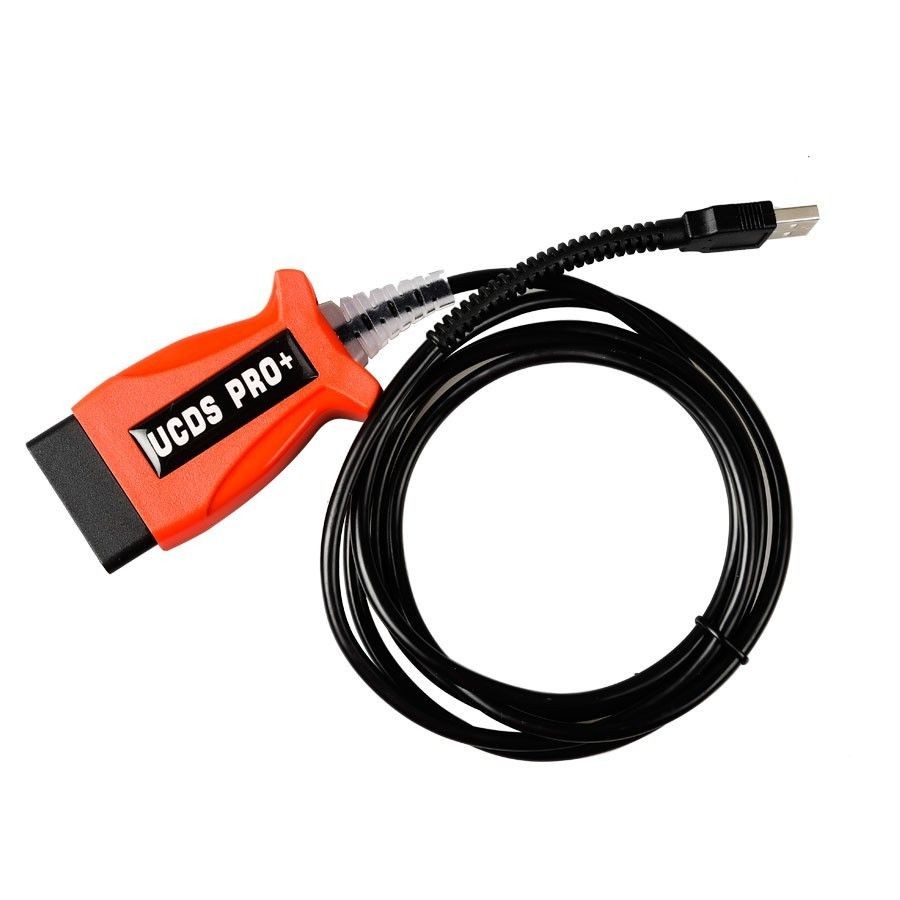

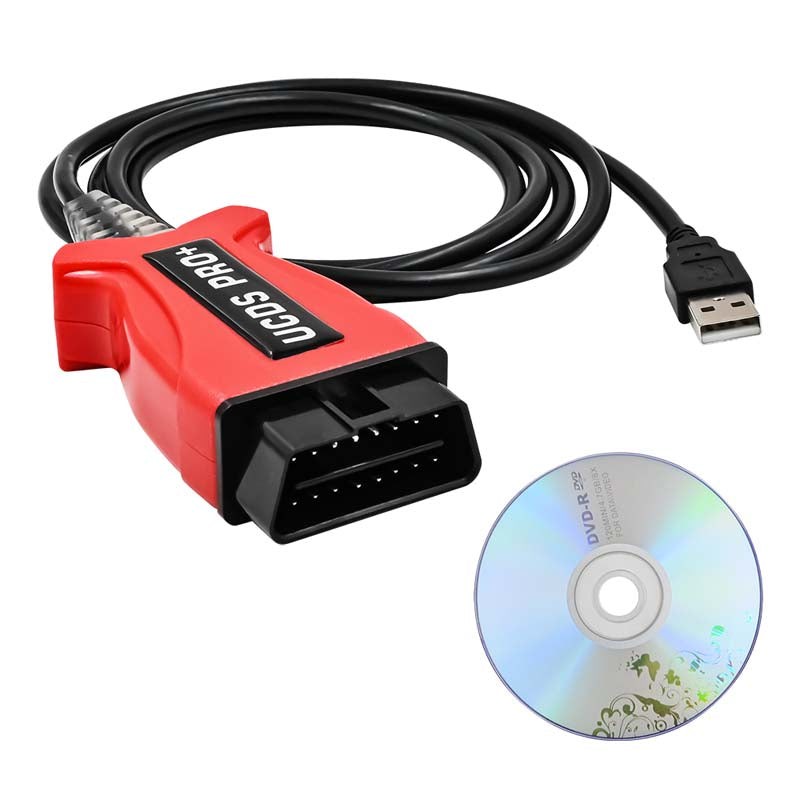

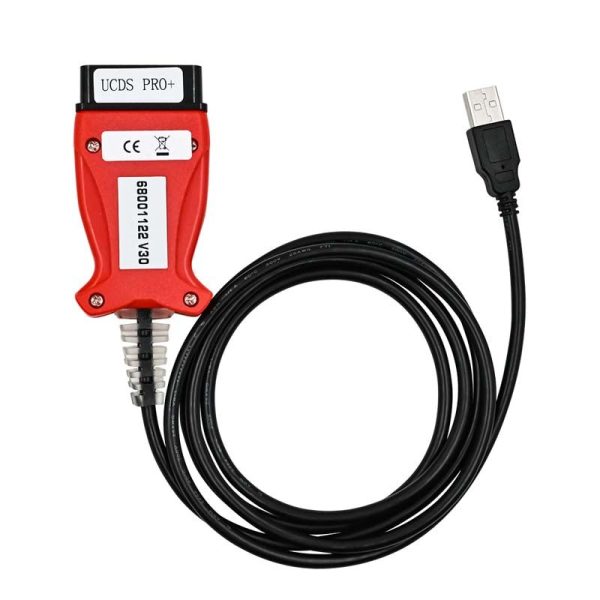

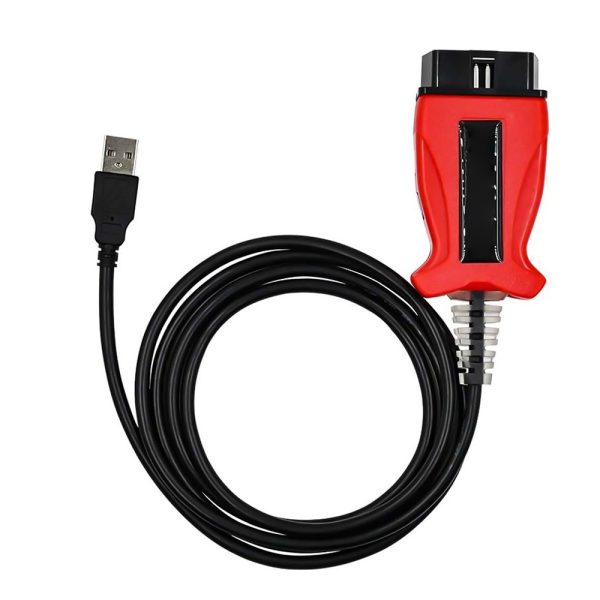

• interfața UCDS PRO+, cu mufa OBD și cablul USB.

Chei PATS și lucrul pe module

Programarea cheilor PATS se face prin FORScan, cu o interfață compatibilă, de exemplu cablul USB ELS27 pentru Ford și Mazda. Pagina oficială FORScan precizează că programarea cheilor intră în licența Extended a programului; licența Standard, gratuită, acoperă diagnoza. Interfața nu rulează Ford IDS sau FDRS și nu face programarea autentificată pe serverele Ford: lucrează cu programul UCDS, care are mecanismul lui de actualizare a modulelor, prin Update Wizard. Celelalte produse pentru această marcă sunt în categoria pentru Ford a magazinului.

Întrebări frecvente

La ce folosește copia AsBuilt?
Păstrează datele de configurare citite din modul înainte de editare, ca modificările să poată fi comparate cu valorile inițiale.

UCDS e același program cu IDS sau FDRS?
Nu. UCDS este un program separat, cu secțiunile proprii AsBuilt, DirectConfig, VBF Loader și Update Wizard; interfața aceasta lucrează cu el, nu cu IDS sau FDRS.

Se pot programa chei cu UCDS PRO+?
Cheile PATS se programează prin FORScan, cu licența Extended a programului și o interfață compatibilă cu acesta, precum cablul ELS27. UCDS PRO+ este pentru diagnoză și configurarea modulelor.

Merge și pe Transit?
Da, Transit V347 2006–2013 și Transit/Tourneo Custom V362 MY13 apar în lista de platforme a programului.

Dacă nu știi ce interfață ți se potrivește pentru Ford, scrie-ne ce lucrări faci mai des: citiri de erori, configurări după înlocuirea unui modul sau programări de chei.
