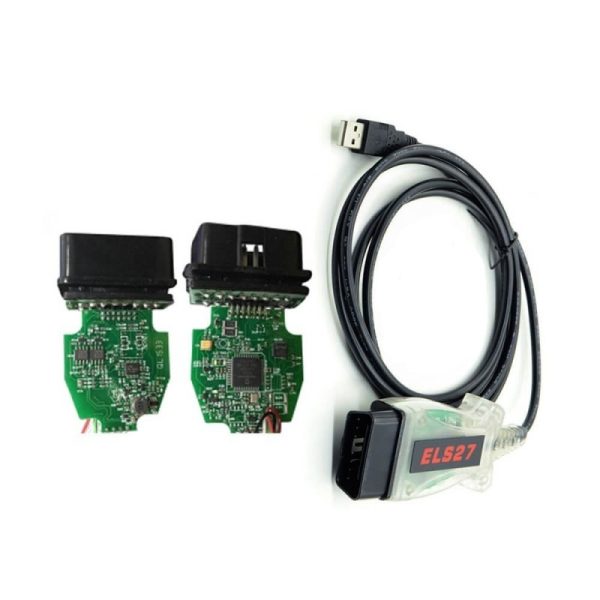

Cablu USB ELS27 pentru Ford și Mazda, cu comutare automată HS/MS-CAN

Descrierea produsului

Cablul USB ELS27 pentru Ford și Mazda conectează laptopul la mufa OBD a mașinii și trece singur între rețelele HS-CAN și MS-CAN, fără comutator de mutat. Este compatibil cu programul FORScan (și cu aplicații precum ELMconfig și FoCCCus), prin care se citesc erorile din module, se urmăresc parametrii, se testează componente și se fac proceduri de service. Acceptă și protocoalele Ford mai vechi, de dinainte de CAN. Se adresează atelierelor, electricienilor auto și pasionaților care lucrează des pe aceste mărci. Este un cablu aftermarket, compatibil cu vehiculele Ford și Mazda.

De ce contează comutarea automată între HS-CAN și MS-CAN?

La Ford, modulele de motor, cutie de viteze și ABS comunică pe HS-CAN, iar o parte din modulele de caroserie și confort pe MS-CAN, pe alți pini ai mufei OBD. Un adaptor OBD2 fără MS-CAN ajunge doar la prima rețea, așa că modulele de pe a doua rămân nevăzute.

La ELS27, microcontrolerul din cablu alege singur rețeaua de care e nevoie, iar FORScan interoghează modulele de pe HS-CAN și de pe MS-CAN în aceeași sesiune. Nu există comutator de mutat între interogarea unui modul și a celuilalt.

Ce se face prin FORScan cu ELS27?

Sunt disponibile funcții de diagnoză și proceduri de service, în funcție de vehicul și de sistemele cu care este echipat:

• Coduri — FORScan citește și șterge erorile din toate modulele accesibile. Exemplele includ PCM, TCM, ABS, RCM pentru airbag, PSCM pentru direcție, BCM pentru caroserie, IPC pentru bord și HVAC pentru climatizare. Compararea defectelor din mai multe module ajută la identificarea unei cauze comune.
• Date live — programul afișează parametrii raportați de modulele mașinii. De exemplu, în funcție de vehicul, temperatura lichidului de răcire și turația motorului permit corelarea unei abateri cu regimul de funcționare.
• Teste — procedurile de test din FORScan comandă anumite componente ale mașinii, acolo unde modulul le are prevăzute, ca să se vadă dacă răspund corect.
• Service — sunt posibile, de exemplu, regenerarea filtrului de particule, calibrarea senzorului de unghi al volanului și resetarea indicatorului de revizie, în funcție de model. Calibrarea stabilește referința folosită de modul pentru interpretarea poziției volanului.
• AsBuilt/PATS — configurările AsBuilt ale modulelor, inclusiv după înlocuire, și programarea cheilor PATS se efectuează în FORScan pentru Windows, cu licența Extended a programului; citirea și ștergerea erorilor și datele live merg și cu licența Standard. Configurarea adaptează parametrii modulului la echiparea vehiculului; PATS permite lucrări precum adăugarea unei chei de rezervă, pe sistemele acceptate.

Pe ce mașini se folosește?

Acoperirea FORScan cuprinde Ford, Lincoln și Mercury din anii de model 1996–2024, respectiv Mazda 1996–2022, până la generația a șasea inclusiv. Funcțiile disponibile corespund modulelor și procedurilor implementate pentru fiecare model.

Pe lângă HS-CAN și MS-CAN, cablul ELS27 acceptă Ford SCP (J1850) și Ford ISO 9141. Aceste protocoale asigură comunicația cu sisteme Ford din generațiile anterioare utilizării CAN. Alte produse dedicate sunt prezentate în categoria pentru Ford a magazinului.

De ce ai nevoie pentru a lucra cu ELS27?

Un laptop cu Windows și port USB, pe care rulează FORScan pentru Windows. La comandă se poate adăuga un laptop pregătit pentru diagnoză.

Specificații tehnice

• Convertor USB-serial FTDI original.
• Selecție electronică automată HS-CAN/MS-CAN.

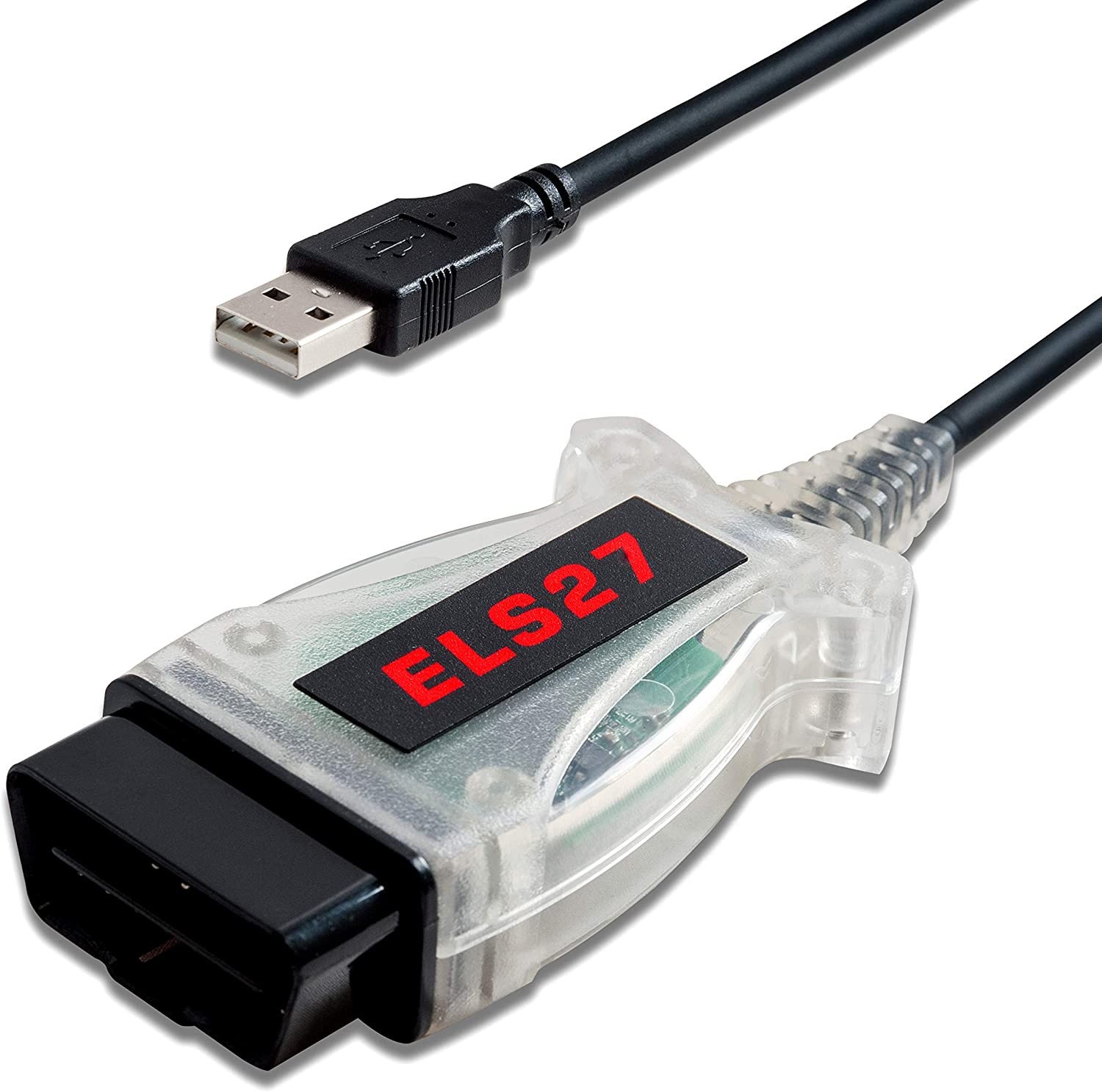

• Cablu USB fix, cu mufă tip A.
• Conector OBD2 cu 16 pini.
• Alimentare: 12 V, din mufa OBD.

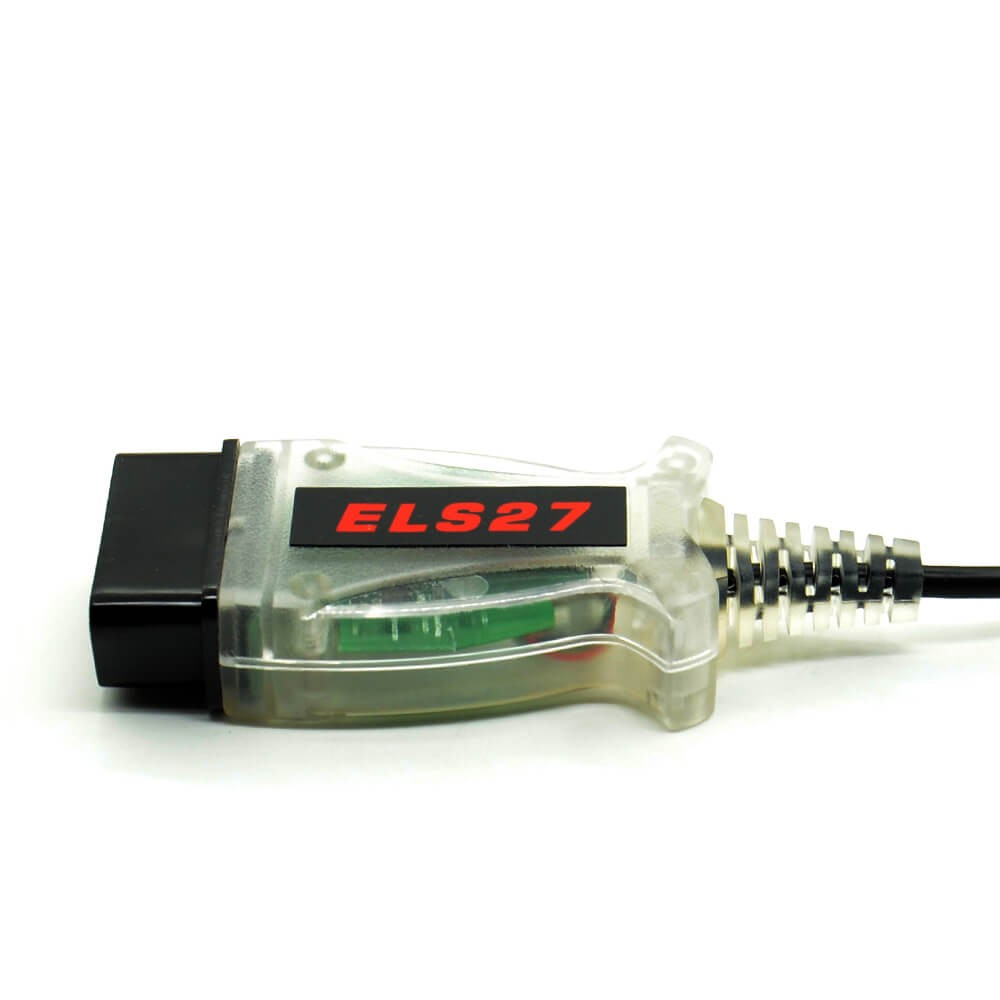

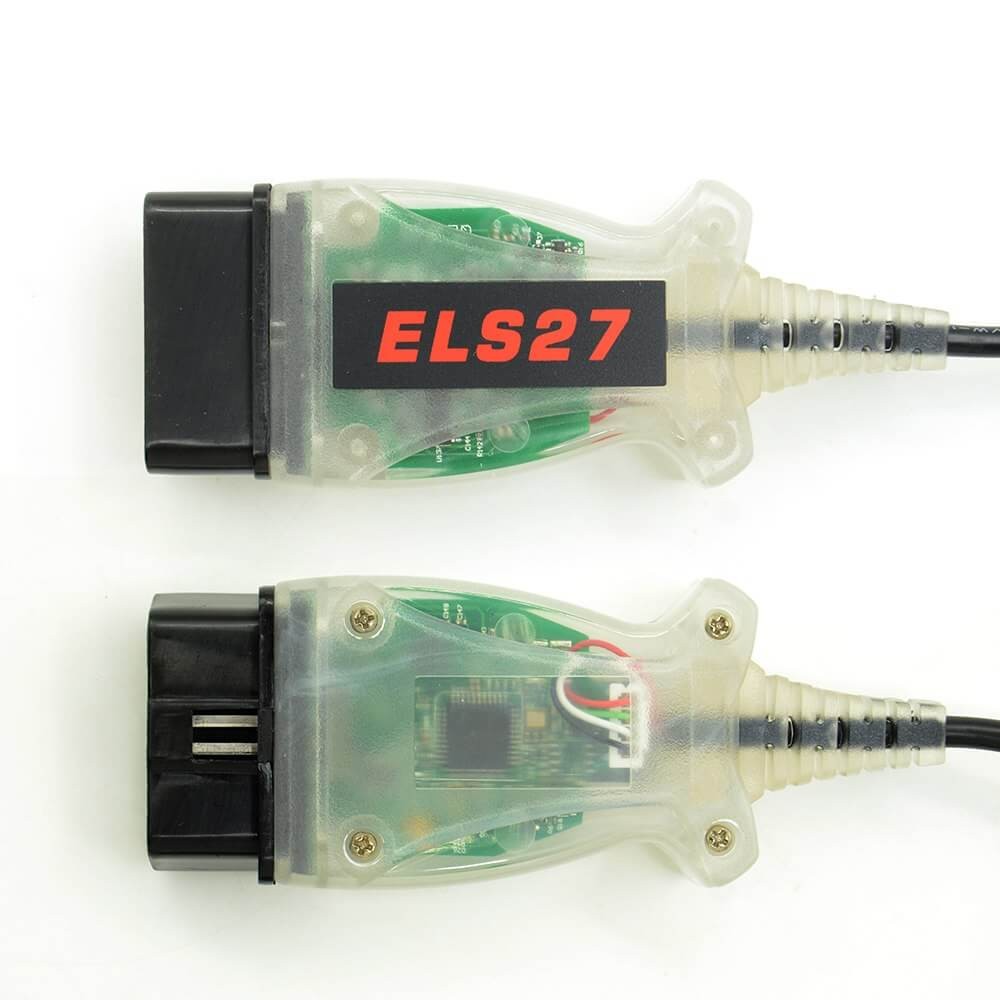

• Carcasă transparentă, cu placa electronică vizibilă.

Conținutul pachetului

• cablul ELS27, cu cablul USB fix și mufa OBD2.

Dacă atelierul programează și module

Pentru programările de module care cer tensiunea FEPS, este recomandat Vgate vLinker FS USB: are ieșire FEPS de 18 V comandată din FORScan, comutare automată între HS-CAN și MS-CAN, funcționează la 12 V și 24 V și are economisire automată a bateriei.

Întrebări frecvente

Trebuie comutat manual între rețele?
Trecerea între HS-CAN și MS-CAN este automată, realizată de microcontrolerul interfeței în timpul comunicației.

Merge și pe Mazda?
Da, pentru modelele Mazda acoperite de FORScan: anii de model 1996–2022, până la generația a șasea inclusiv.

Se pot programa chei cu el?
Da, prin funcția PATS din FORScan pentru Windows, pentru sistemele acceptate și cu drepturile de programare activate în aplicație.

Se poate folosi cu telefonul?
Legătura se face prin cablul USB, cu un laptop cu Windows, pe care rulează FORScan.

Dacă nu știi care dintre cablurile și adaptoarele pentru FORScan ți se potrivește, te ajutăm să alegi: scrie-ne ce faci mai des pe Ford și Mazda, diagnoză, configurări sau programări.
