Tester senzori Launch X431 S2-2 Sensorbox, cu simulare de semnal

Descrierea produsului

Întrebarea care costă cel mai mult timp într-un service nu e „ce cod are”. E „senzorul, firul sau calculatorul?”. Launch X431 SensorBox S2-2 îți dă răspunsul prin substituție: în locul senzorului suspect, trimiți spre ECU un semnal despre care știi sigur că e corect, apoi te uiți dacă modulul reacționează cum ar trebui.

Dacă reacționează, calculatorul e teafăr și vinovatul e în amonte. Dacă nu, ai restrâns căutarea la modul și la cablajul lui. Formularea producătorului e chiar asta, fără ocolișuri: modulul există ca să verifici dacă ECU-ul lucrează sau nu, și ca să scazi numărul de piese schimbate pe ghicite.

Nu e un aparat de sine stătător. Nu are ecran și nu pornește singur: se leagă prin USB la o tabletă sau la un scaner Launch X431 compatibil, iar meniurile, formele de undă și valorile apar pe ecranul aceluia. Costă 3.599 de lei și e cea mai scumpă poziție din raftul de accesorii de diagnoză.

Funcții de diagnoză

Meniul se deschide dintr-un singur loc, în aplicația de pe tabletă, și cuprinde cinci zone de lucru:

• Sensor — emite tensiune sau formă de undă care imită starea de funcționare a unui senzor real: clapetă de accelerație, pedală, debitmetru de aer, sondă lambda, senzori de temperatură.
• Actuator — trimite semnal PWM spre actuatoarele cu bobină, ca să verifici dacă piesa chiar se mișcă la comandă.
• Defined / Drawn — nouă forme de undă gata pregătite (sinusoidală directă și inversă, dreptunghiulară directă și inversă, tensiune medie, linie dreaptă, linie la tensiune mare sau mică, triunghiulară, trapezoidală), plus posibilitatea de a-ți scrie și desena propriile forme, punct cu punct, și de a le salva.
• Timing waveform — două semnale corelate în fază, cum e perechea arbore cotit și arbore cu came. Contează diferența: aici nu se generează o undă oarecare, ci două semnale ținute în relație.
• Multimeter — rezistență, tensiune continuă și alternativă, capacitate, frecvență și semnale de impuls, măsurate cu același modul.

Unde se vede cel mai clar câștigul: la defectele intermitente. Poți repeta exact același semnal, în aceleași condiții, de câte ori e nevoie, până prinzi comportamentul care apare o dată la douăzeci de porniri.

Ce loc are între procedurile de service

Modulul nu face resetări și nu rulează proceduri de service. Regenerările, adaptările sau codările rămân în aplicația de diagnoză a tabletei, iar SensorBox intră înainte și după ele.

Înainte, ca să nu pornești o procedură pe baza unei valori false: dacă un senzor raportează aiurea, adaptarea făcută pe citirea lui va fi și ea greșită. După, ca să confirmi că intervenția a rezolvat ce trebuia, cu o măsurătoare directă pe fir, nu doar cu absența unui cod de eroare.

Cum arată modulul pe masa de lucru

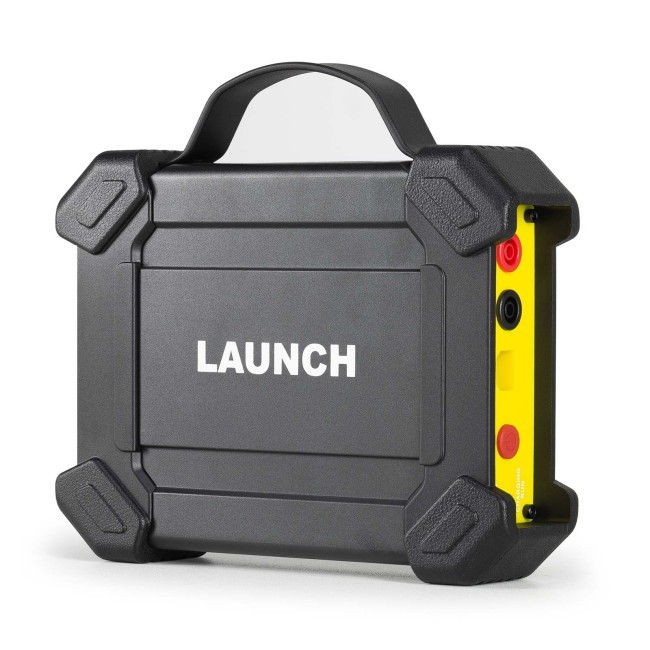

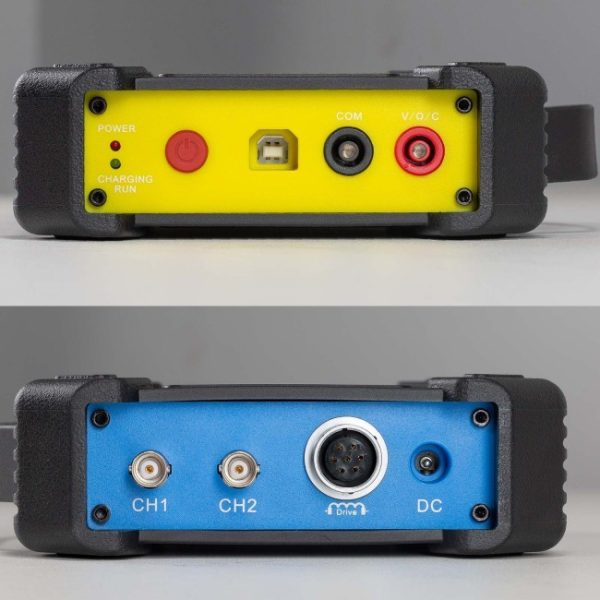

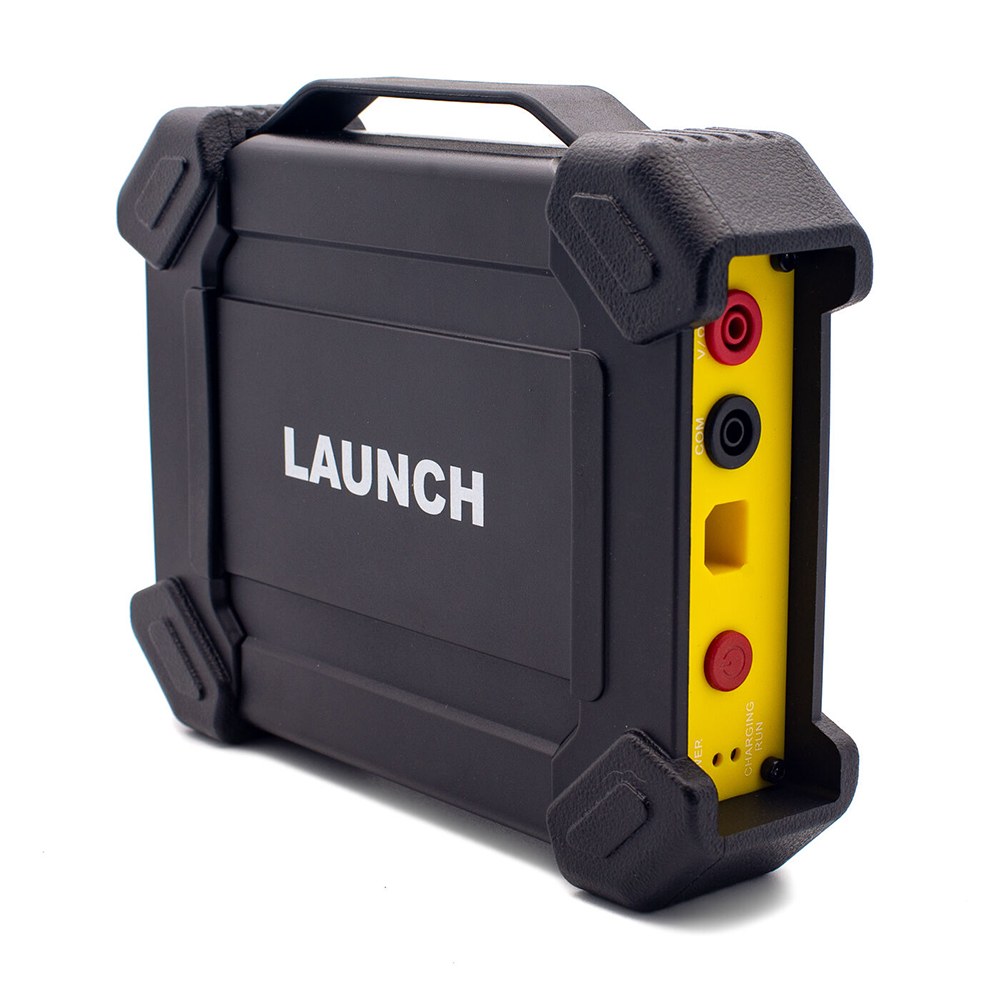

Are două fețe, colorate diferit, și asta se dovedește practic după prima zi de folosire. Pe fața galbenă stau butonul roșu de pornire, LED-urile de alimentare, încărcare și funcționare, portul USB de tip B și cele două borne de multimetru, marcate COM și V/Ω/C.

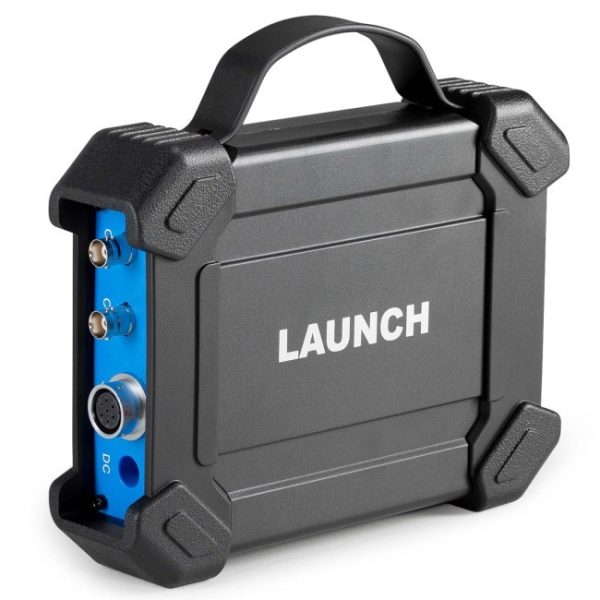

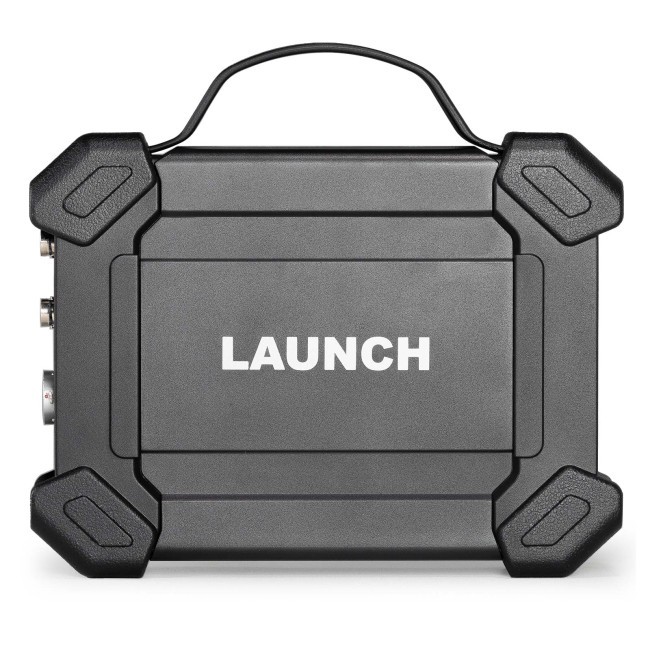

Pe fața albastră sunt intrările celor două canale, CH1 și CH2, mufa rotundă marcată Drive pentru cablul cu 7 pini și mufa DC de alimentare externă. Carcasa are colțuri de protecție și mâner, adică e gândită să stea pe aripă, nu pe un raft de laborator.

Unde stă în gama Launch

E modulul de simulare și măsurare, nu osciloscopul. Launch are pentru achiziția de semnal un produs separat, ScopeBox, iar cele două se completează în loc să se înlocuiască: unul ascultă semnalul de pe vehicul, celălalt îl produce.

Față de un multimetru bun de service, diferența nu stă la partea de măsurat, ci la cea de emis. Un multimetru îți spune ce tensiune e pe fir. SensorBox pune el tensiunea pe fir și te lasă să vezi ce face mașina cu ea. Asta e toată deosebirea, și ea justifică diferența de preț.

Ce trebuie să știi înainte să comanzi

• Nu funcționează fără tabletă. E accesoriu, nu aparat. Tableta sau scanerul Launch X431 se cumpără separat și nu vine în pachet.
• Compatibilitatea se verifică pe model și pe versiune, nu pe familie. Launch nu publică o listă oficială, iar listele distribuitorilor nu coincid între ele: același model apare uneori compatibil, alteori nu, în funcție de versiunea hardware. Trimite-ne modelul exact și seria aparatului tău, verificăm înainte de comandă.
• Ieșirea normală e de 20 mA. Cei 2 A necesari pentru a comanda un solenoid sau o bobină de aprindere sunt disponibili doar cu alimentator extern.
• Măsurarea capacității are limită de timp, în jur de 30 de secunde pe măsurătoare.
• Nu are ecran propriu și nu salvează nimic local; totul trăiește în aplicația tabletei.
• Aplicația și marcajele sunt în engleză. Termenii sunt cei uzuali din electronica auto, dar preferăm să o spunem dinainte.

Specificații tehnice

Modul cu două canale, CH1 și CH2, cu precizie declarată de 1%. Simularea de tensiune acoperă intervalul 0-20 V, cu un curent de ieșire de 20 mA în regim obișnuit și până la 2 A cu sursă externă. Semnalul dreptunghiular merge de la 0 la 15 kHz, cu factor de umplere reglabil între 0 și 100%.

Pe partea de multimetru: tensiune continuă și alternativă până la 700 V, rezistență până la 40 MΩ, capacitate până la 100 µF, test de diodă pe intervalul 0-1,5 V și test de continuitate cu semnal sonor sub 30 Ω. Temperatura de lucru e între 0 și 50 °C, iar cea de depozitare între −30 și 70 °C.

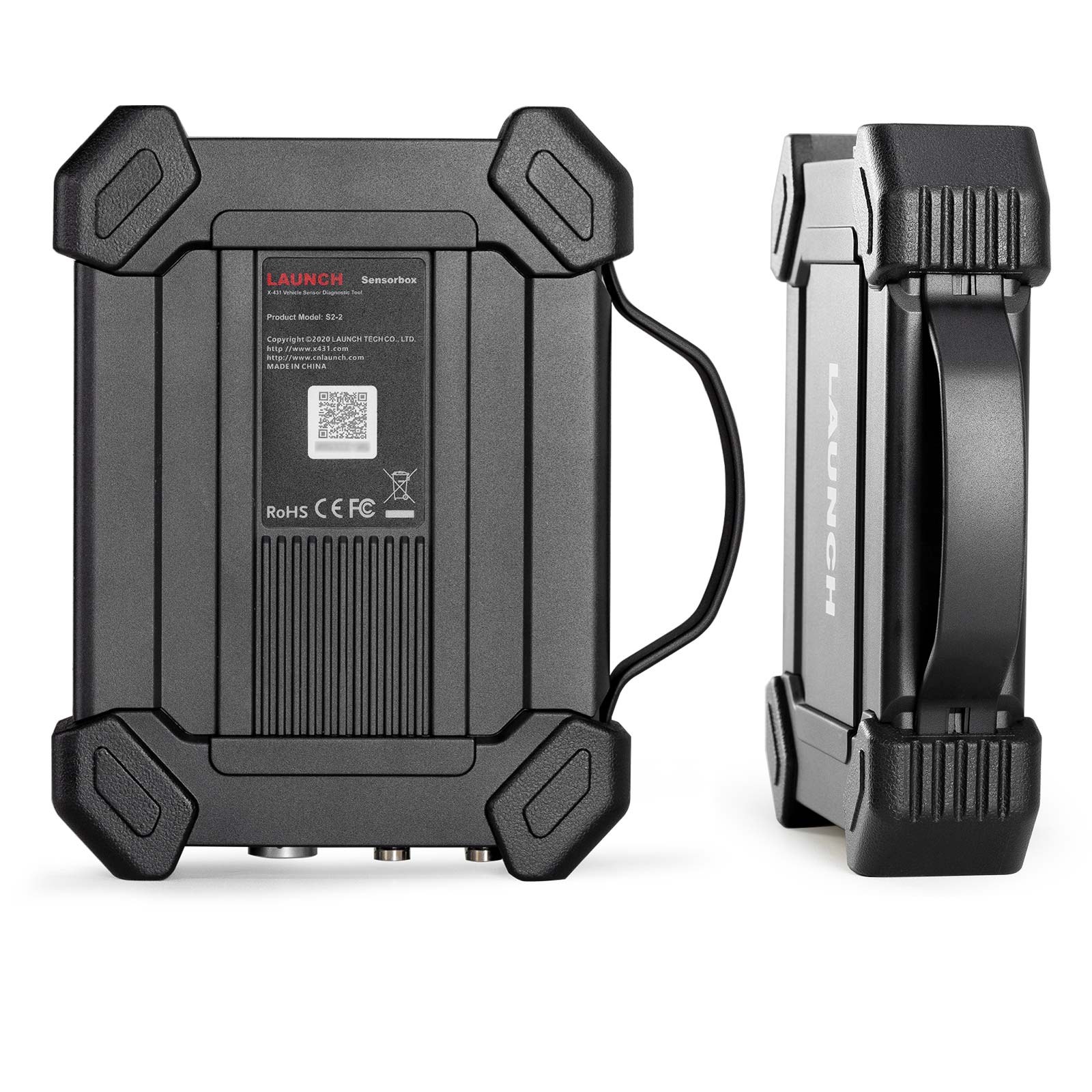

Legătura cu tableta se face prin USB 2.0 de tip B, iar prin același cablu modulul primește și alimentarea de 5 V. Producătorul declară certificările CE, FCC și RoHS.

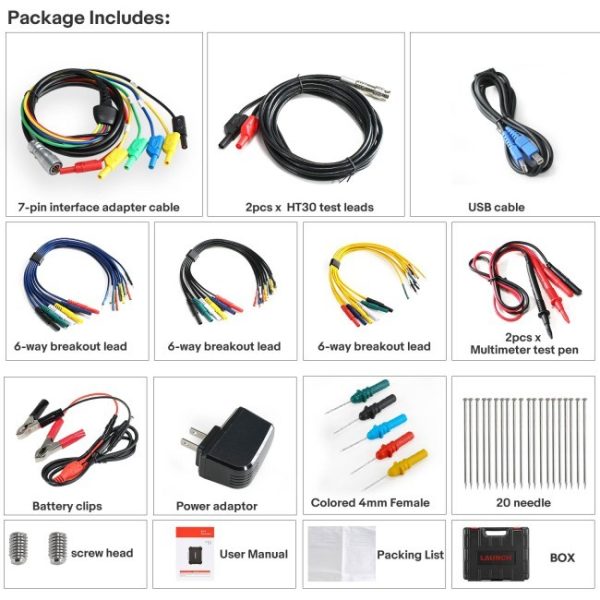

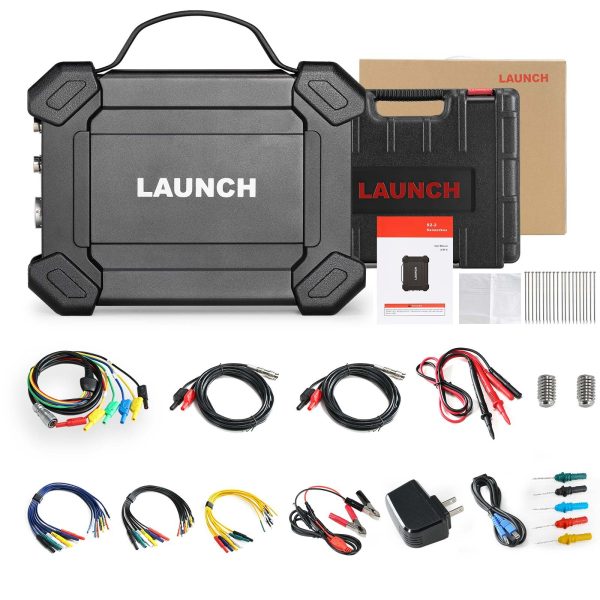

Conținutul pachetului

• modulul SensorBox S2-2
• cablu adaptor cu interfață de 7 pini
• două sonde de test HT30
• trei cabluri derivate cu câte 6 căi, colorate diferit
• două sonde de multimetru
• set de sonde colorate mamă de 4 mm și 20 de ace de înțepare
• cablu cu cleme de baterie
• cablu USB și alimentator
• două capete cu șurub, manual și listă de conținut
• valiză de transport

Acele de înțepare și sondele de 4 mm sunt partea care se uită la enumerare și contează cel mai mult la treabă: cu ele măsori pe conector fără să tai izolația. Tableta Launch nu e inclusă.

Întrebări frecvente

Merge cu testerul Launch pe care îl am deja?
Depinde de model și de versiunea hardware, iar răspunsul nu se poate da din catalog. Launch nu publică o listă oficială, listele distribuitorilor se contrazic, și există modele care apar și pe lista compatibilă, și pe cea incompatibilă, după versiune. Scrie-ne modelul și seria și verificăm.

Îmi trebuie și osciloscop dacă iau modulul ăsta?
Depinde ce lucrări faci. SensorBox produce semnal și măsoară ca multimetru, dar pentru capturi rapide de semnal Launch are un modul separat. Un electrician auto care caută zgomote pe magistrală are nevoie de amândouă; unul care verifică senzori și actuatoare se descurcă foarte bine doar cu ăsta.

Pot comanda o bobină de aprindere cu el?
Da, dar numai cu alimentatorul extern conectat. Pe alimentare din USB ieșirea e limitată la 20 mA, ceea ce ajunge pentru semnale, nu pentru sarcini inductive.

Cum îmi arată dacă ECU-ul e defect?
Prin substituție. Deconectezi senzorul suspect și trimiți în locul lui un semnal generat de modul, despre care știi exact ce valoare are. Dacă parametrul din fluxul de date urmărește semnalul, calculatorul citește corect. Dacă rămâne blocat, problema e la el sau pe traseu.

Se poate folosi ca multimetru obișnuit?
Da, are borne proprii și acoperă tensiune, rezistență, capacitate, diodă și continuitate. Rămâne însă un modul, nu un multimetru de buzunar: cere tableta pornită și conectată, deci pentru o măsurătoare rapidă în parcare rămâi tot cu aparatul mic din trusă.

Ce fac dacă nu am tabletă Launch?
Atunci modulul nu îți folosește. Ai nevoie întâi de un aparat din gama X431 compatibil; vezi testerele cu ecran propriu și spune-ne ce lucrări faci, ca să nu cumperi mai mult decât îți trebuie.
