Modul de chei și imobilizator Launch X-PROG 3 pentru tabletele X-431

Descrierea produsului

Launch X-PROG 3 este modulul de programare destinat atelierelor care preiau lucrări de chei, imobilizator și electronică auto. Se folosește împreună cu o tabletă Launch X-431 compatibilă, care comandă operațiunile și afișează rezultatele. Programatorul citește și rescrie datele din EEPROM și MCU, adaugă chei și permite clonarea calculatoarelor de motor sau de transmisie, inclusiv prin acces la banc cu carcasa intactă, pe unitățile acceptate. Tableta X-431 la care se leagă modulul păstrează aceleași funcții de diagnoză ca înainte, iar X-PROG 3 adaugă peste ele partea de antifurt, de memorii și de calculatoare. Modulul este un produs original Launch. Suntem dealer autorizat în România pentru produsele Launch X431 și putem oferi piese de schimb, asistență tehnică și suport post-garanție, pentru buna funcționare a echipamentului.

Cu ce tablete X-431 se folosește?

Conectarea prin USB este disponibilă cu Launch X431 PAD 7 Elite, Launch X431 PAD V Elite, Launch X431 PRO5 și Launch X431 IMMO Plus. Aceste configurații acoperă atât programarea cheilor și intervențiile la imobilizator, cât și clonarea și înlocuirea calculatoarelor de motor și de cutie de viteze.

Cu Launch X431 CRP919X BT, comunicația se realizează fără fir, prin Bluetooth sau Wi-Fi, pentru funcțiile de chei și imobilizator. Programatorul se poate utiliza succesiv cu tablete X-431 compatibile, fără asociere permanentă cu una dintre ele; activarea pachetului software IMMO se raportează separat la numărul de serie al tabletei.

Ce operațiuni de antifurt acoperă?

Launch X-PROG 3 intervine asupra datelor prin care sistemul antifurt recunoaște cheia și componentele autorizate ale vehiculului. Adăugarea unei chei și înlocuirea componentelor de imobilizator se fac pe sistemele enumerate mai jos; programarea în situația în care nu mai există nicio cheie este confirmată pentru platformele Volkswagen și Audi, cu fiecare caz descris la locul lui.

• Imobilizator — identifică tipul sistemului antifurt și citește parola necesară procedurilor acceptate. La înlocuirea unei componente antifurt, aceste date sunt folosite pentru integrarea ei în sistemul vehiculului.
• Chei și telecomenzi — citește cipul de cheie și realizează potrivirea acestuia cu imobilizatorul, precum și potrivirea telecomenzii. Cele două operațiuni au scopuri distincte: transponderul participă la autorizarea pornirii, iar telecomanda transmite comenzile de închidere și deschidere.
• Chei smart și proximitate — sistemele Audi EZS și KESSY, precum și ceasurile de bord Volkswagen și Audi din generația a patra, pentru care se lucrează pe datele de autorizare ale cheii fără contact.
• VAG MQB — pe sistemele NEC35XX acceptate, permite adăugarea unei chei și programarea când toate cheile sunt pierdute. Calculul datelor de sincronizare MQB este integrat în software, astfel încât această etapă se efectuează în cadrul procedurii Launch. Tot pentru grupul VAG, pe generația a patra este disponibil modul „dump”, folosit când nu mai există nicio cheie.
• BMW — citește și scrie datele modulelor CAS4+ și FEM și citește codul ISN al calculatorului de motor. ISN este un identificator implicat în autorizarea pornirii; citirea lui este relevantă pentru corelarea datelor dintre calculatorul de motor și sistemul antifurt.
• Mercedes-Benz — generează chei speciale cu infraroșu, iar setul include cheia de simulare infraroșu folosită în procedurile dedicate acestei mărci. Tot aici intră ștergerea parolei calculatorului de motor și a celui de cutie de viteze. Procedurile complete pe Mercedes-Benz, la nivelul la care se lucrează și fără nicio cheie, cer în plus adaptorul dedicat al mărcii, comandat separat.

Ce înseamnă lucrul la banc și de ce contează?

Lucrul la banc, denumit BENCH, înseamnă conectarea programatorului la calculatorul scos de pe vehicul, prin pinii conectorului acestuia. La calculatoarele acceptate, datele se citesc și se scriu cu carcasa intactă. Accesul prin conector evită intervenția asupra capacului și a etanșării carcasei.

O parte dintre operațiunile de mai sus sunt lucrări post-reparație: se execută după înlocuirea unui calculator sau a unei componente de antifurt, atunci când datele trebuie potrivite ca sistemul să recunoască piesa nouă. X-PROG 3 oferă trei căi de acces, alese în funcție de calculator, tipul memoriei și operațiunea prevăzută:

• OBD — comunicație prin mufa vehiculului, pentru potrivirea cheilor și citirea sau scrierea datelor prin procedurile disponibile.
• Soclu — citire și scriere a cipului EEPROM sau MCU introdus în soclul corespunzător, conectat la programator. Metoda permite accesul direct la datele stocate în cip.
• BENCH — legătură prin cabluri la pinii calculatorului demontat de pe mașină, cu alimentare pentru lucrul la banc. Accesul la date se face prin conectorul calculatorului.

EEPROM este o memorie nevolatilă: păstrează datele și după întreruperea alimentării și poate fi rescrisă electric. MCU desemnează microcontrolerul, circuitul care execută programul unui modul electronic și include memorie proprie; lista de microcontrolere acoperite cuprinde și variantele RH850 criptate, folosite pe calculatoarele recente. Identificarea circuitului și alegerea metodei de acces stabilesc ce date se pot citi și rescrie; lucrul cu un cip în soclu este o procedură distinctă de accesul BENCH cu carcasa închisă.

Ce aduce la clonarea și înlocuirea calculatoarelor?

Împreună cu PAD V Elite, PAD 7 Elite, PRO5 sau IMMO Plus, Launch X-PROG 3 permite clonarea și înlocuirea calculatorului de motor (ECU) și a calculatorului cutiei de viteze (TCU). Pentru unitățile acceptate, transferul datelor se realizează cu carcasa închisă; între aplicațiile confirmate se află clonarea ECU pe platforma Volkswagen/Audi MQB.

Clonarea transferă datele citite din calculatorul original într-o unitate de înlocuire compatibilă. Practic, pentru un ECU defect contează atât posibilitatea de a recupera datele sale, cât și compatibilitatea calculatorului care le va primi. Funcțiile de salvare și restaurare permit păstrarea unei copii a datelor de programare înaintea intervenției și rescrierea lor în cadrul procedurii, inclusiv pe calculatoarele Bosch și Siemens. Pentru transmisie este disponibilă și citirea datelor din calculatorul cutiei de viteze.

Furnizorul mai indică o serie de aplicații concrete, pe care producătorul nu le publică în listele lui: modulul ar trebui să acopere unele cutii automate Audi din generația a cincea (0AW și 0B5) și unele cutii BMW 8HP de pe șasiurile E, la înlocuirea și reprogramarea calculatorului de transmisie, precum și citirea și clonarea calculatorului de motor pe unele modele Volkswagen din generația a patra. Tot furnizorul menționează posibilitatea de a citi datele calculatorului direct din cheie, pe anumite platforme din grupul VAG. Disponibilitatea fiecăreia se verifică pe model și pe tipul de calculator.

Ce mărci acoperă din start?

Software-ul livrat pentru X-PROG 3 acoperă producătorii germani: BMW, Mercedes-Benz, Audi, Volkswagen și Porsche. Pachetul software IMMO se activează separat pe numărul de serie al tabletei și extinde acoperirea la mărci europene, asiatice și americane, precum Renault, Ford, Honda, Nissan și altele.

Listele producătorului se consultă pe site-ul LAUNCH, împreună cu modelele afișate în aplicație. Echipamentele din aceeași gamă sunt reunite pe pagina Launch X431.

Pentru generarea telecomenzilor universale și a cipurilor, gama include separat programatorul de telecomenzi X-431 Remote Maker.

Pentru un atelier care încă nu are o tabletă X-431 compatibilă, Launch X431 IMMO Plus rezolvă dintr-o dată amândouă părțile: este tableta dedicată lucrărilor de chei și imobilizator, livrată împreună cu modulul X-PROG 3, deci acoperă și diagnoza curentă, și clonarea calculatoarelor, de la prima lucrare. Dacă vrei direct vârful gamei, kitul Launch X-431 PAD VII Elite cu X-PROG 3 aduce modulul împreună cu tableta PAD 7 Elite, cu ecranul de 13,3 inch și interfața SmartLink C, care duce și CAN FD, și DoIP.

Specificații tehnice

• Producător și model: Launch X-PROG 3
• Operare: printr-o tabletă Launch X-431 compatibilă
• Alimentare: 12 V curent continuu; alimentator de 12 V / 3 A inclus
• Consum: 5 W
• DB15: conexiune pentru cablul de diagnoză OBD
• DB26: conexiune pentru cablurile de antifurt

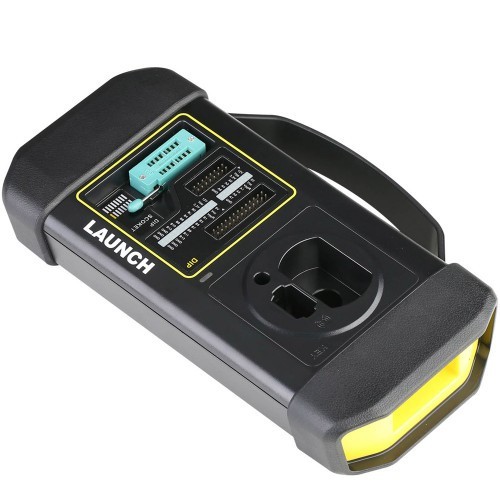

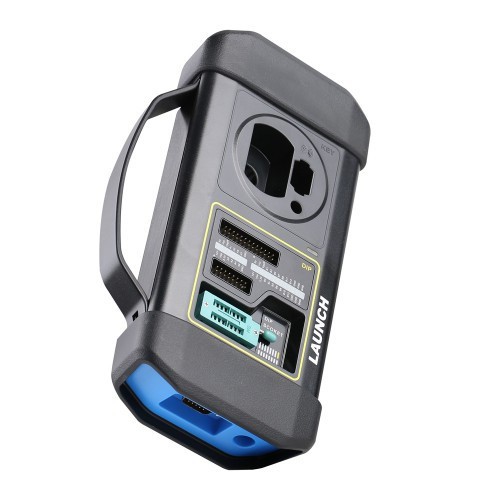

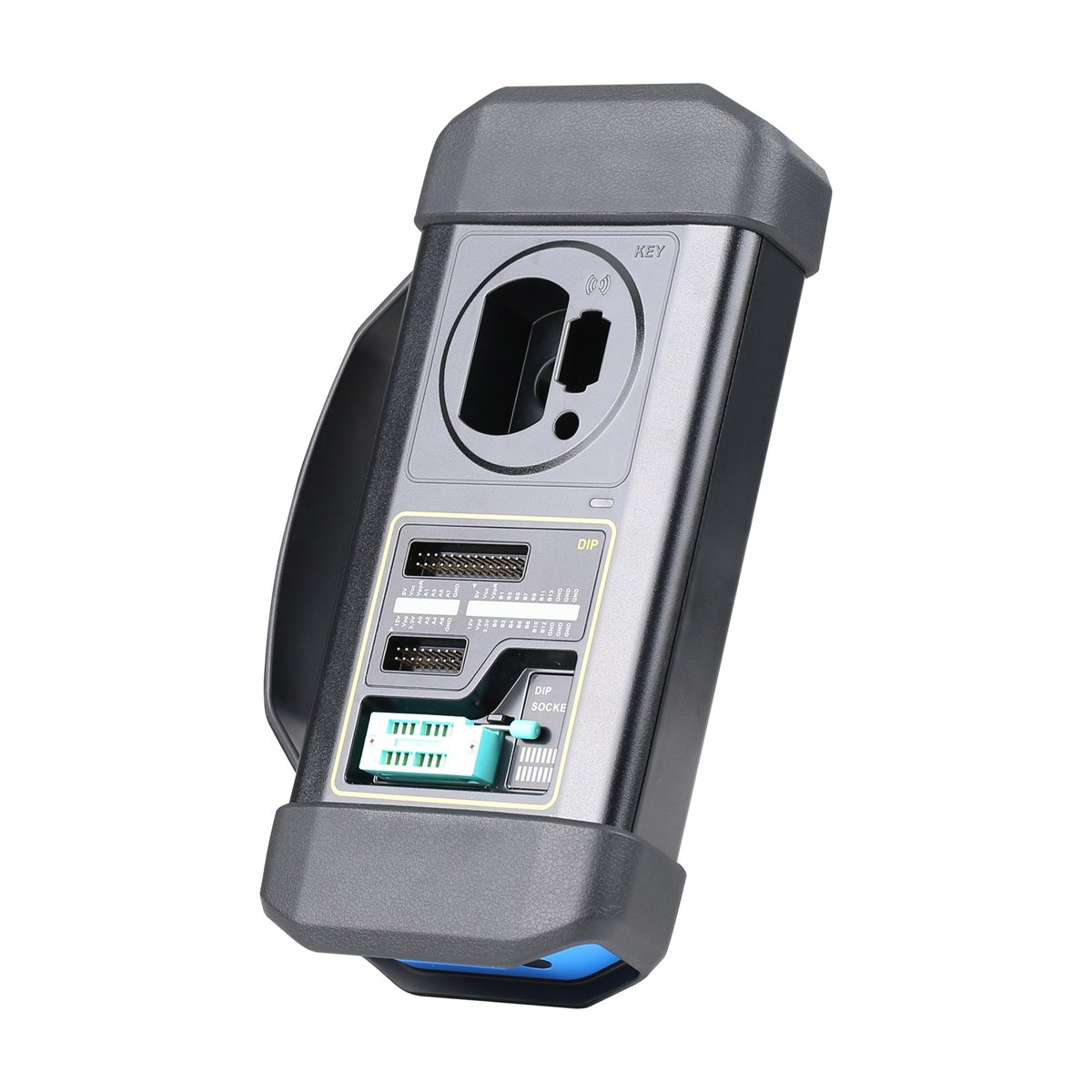

• Acces la cipuri: soclu pentru cipul de cheie și slot pentru adaptoarele EEPROM
• Acces la calculator: conectare directă la pini, prin cabluri
• Acoperire memorii: aproape 1.000 de modele EEPROM și peste 1.200 de modele ECU/MCU; valorile se referă la memorii și calculatoare, distinct de numărul vehiculelor; lista se extinde prin actualizări
• Temperatură de funcționare: 0–50 °C

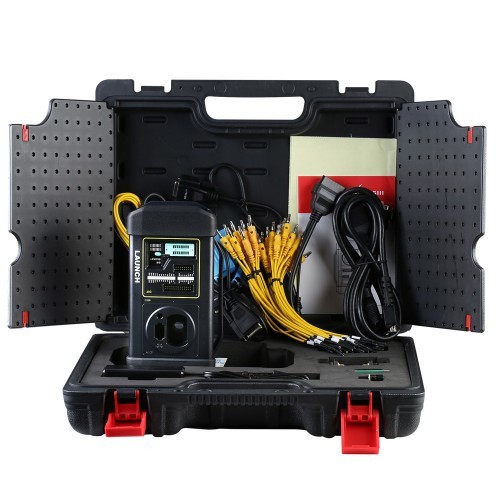

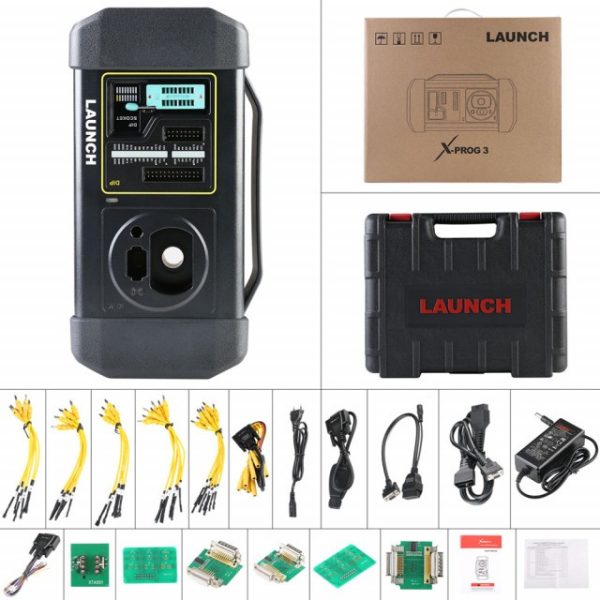

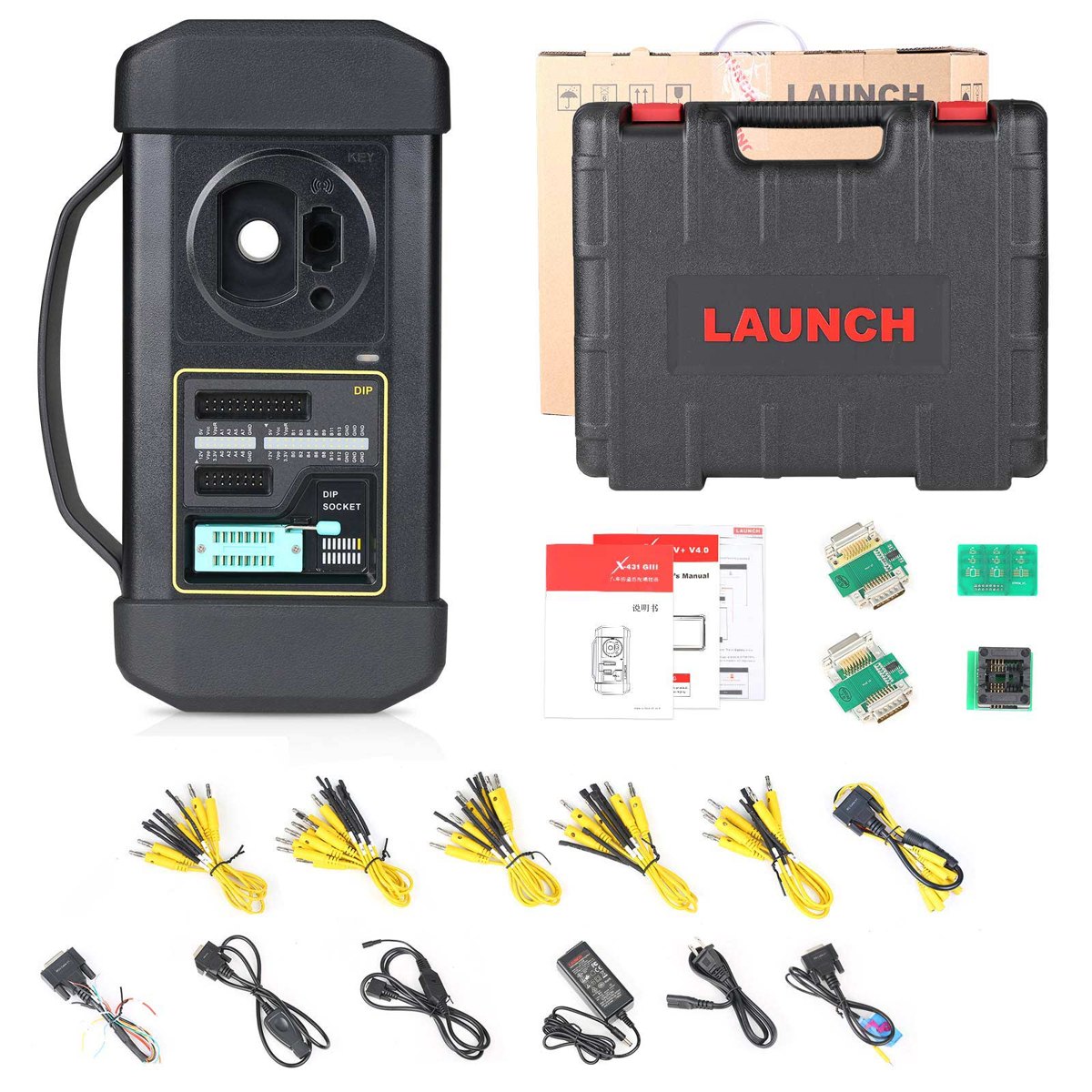

Conținutul pachetului

• unitatea Launch X-PROG 3
• alimentator de 12 V / 3 A
• cablu principal de diagnoză OBD16-HD15
• cablu de achiziție de date pentru generația a patra
• cablu pentru modul de lucru la banc
• convertoare MCU V1 și V2
• adaptor pentru cip EEPROM și convertorul EEPROM
• cheie de simulare infraroșu Mercedes-Benz
• manual de utilizare

Întrebări frecvente

X-PROG 3 necesită tabletă?
Da, modulul se utilizează împreună cu o tabletă Launch X-431 compatibilă. Tableta gestionează procedurile, iar X-PROG 3 asigură accesul la chei, memorii și calculatoarele vizate.

Ce tablete permit clonarea?
Clonarea este disponibilă cu Launch X431 PAD V Elite, PAD 7 Elite, PRO5 și IMMO Plus. Configurația cu CRP919X BT acoperă operațiunile de chei și imobilizator.

Ce mărci acoperă inițial?
Software-ul livrat acoperă BMW, Mercedes-Benz, Audi, Volkswagen și Porsche. Activarea separată a pachetului software IMMO pe seria tabletei extinde acoperirea la mărci europene, asiatice și americane.

Asocierea este permanentă?
Modulul poate fi folosit cu mai multe tablete Launch X-431 compatibile, fără asociere permanentă. Pachetul software IMMO se activează separat pentru numărul de serie al tabletei.

Programează chei când toate sunt pierdute?
Da, pe sistemele VAG MQB NEC35XX acceptate se pot programa chei inclusiv când toate cheile sunt pierdute. Calculul datelor de sincronizare MQB este integrat în software.

Pentru alegerea unei configurații de programare adaptate atelierului, scrie-ne ce lucrări predomină: chei suplimentare, intervenții la imobilizator sau înlocuiri de calculatoare.
