Modul breakout OBD2 cu 16 pini scoși ca puncte de test

Descrierea produsului

Există o categorie de defecte în fața cărora testerul cel mai scump din atelier arată același mesaj ca unul de o sută de lei: „nu comunică”. În momentul ăla, aparatul nu mai are ce să-ți spună, pentru că problema nu e în calculatoarele mașinii, ci în firele dintre ele și mufa în care ai băgat fișa.

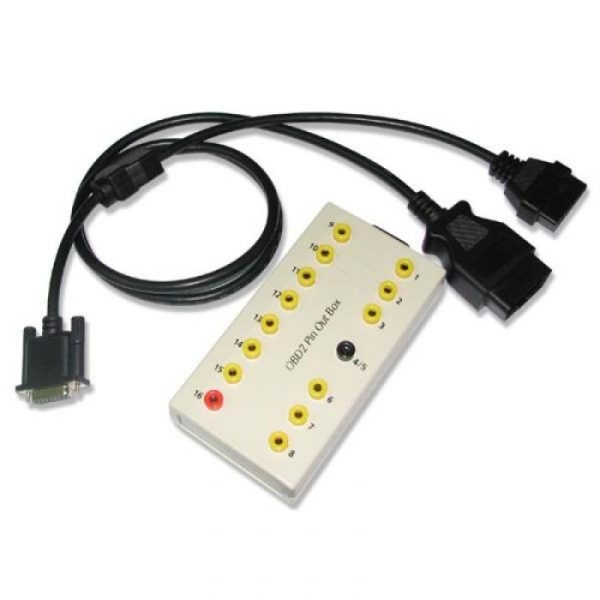

Cutia pin out box pentru OBD-II e unealta cu care treci de la ghicit la măsurat. Se pune în serie, între priza vehiculului și tester, și scoate fiecare dintre cei 16 pini într-un punct de test la care ajungi comod cu vârful multimetrului sau cu sonda osciloscopului.

Nu întrerupe nimic. Comunicația trece mai departe prin ea, așa că poți lăsa scanerul să lucreze și, în paralel, să te uiți ce se întâmplă electric pe firul care te interesează. E o unealtă pentru cine face electrică auto. Un atelier care schimbă doar plăcuțe nu are ce face cu ea.

Ce măsori, pin cu pin

Standardul J1962 fixează rolul contactelor importante, iar de aici pornește orice verificare serioasă a unei prize care nu răspunde:

• Pinul 16 — alimentarea permanentă din baterie. Fără ea, aparatul tău nici măcar nu pornește.
• Pinii 4 și 5 — masa de șasiu și masa de semnal, două lucruri diferite pe care lumea le confundă.
• Pinii 6 și 14 — magistrala CAN, adică CAN-H și CAN-L, folosită de aproape toate mașinile actuale.
• Pinii 7 și 15 — linia K și linia L, drumul de dialog al vehiculelor mai vechi.
• Pinii 2 și 10 — magistrala J1850, întâlnită pe modelele americane din epocă.
• Pinii 1, 3, 8, 9, 11, 12 și 13 — lăsați de standard la latitudinea constructorului, deci diferă de la marcă la marcă.

Valorile de referință ajută la fel de mult ca punctele de test. Pe o magistrală CAN liniștită, ambele fire stau în jurul a 2,5 V; când circulă date, CAN-H urcă spre 3,5 V, iar CAN-L coboară spre 1,5 V. Rezistența caracteristică a magistralei, măsurată cu contactul luat, e de aproximativ 60 de ohmi, fiindcă cele două terminații de 120 de ohmi ajung în paralel.

Situațiile în care scoate castane din foc

• Priză moartă — verifici direct pe contacte dacă lipsește tensiunea, masa sau ambele.
• Cădere de tensiune — măsori pe masă sub sarcină, nu doar continuitatea, care minte des.
• Magistrală mută — legi osciloscopul și vezi dacă pe CAN chiar circulă ceva sau e liniște.
• Suspiciune de tester defect — dacă pe pini valorile sunt corecte, cauza e la aparat, nu la mașină.
• Pini de marcă — ajungi la contactele proprietare fără să înfigi ace în izolație.

Nu are funcții de diagnoză și nu ține locul aparatului

Cutia nu citește coduri, nu afișează parametri și nu execută proceduri de service după reparație. Nu are ecran, nu are microprocesor și nu decide nimic în locul tău.

Varianta asta e pasivă: măsurătoarea o faci cu instrumentele tale. Există pe piață și cutii electronice, cu LED-uri și alarmă de tensiune, dar acelea sunt alte produse, cu alt preț. Aici plătești accesul la semnal, iar interpretarea rămâne meseria ta.

Ce trebuie să știi înainte să comanzi

• Multimetrul nu e inclus. Fără el sau fără osciloscop, cutia nu are cum să-ți arate ceva.
• Nu îți spune ce e defect. Îți dă cifre; concluzia o tragi tu.
• Nu pune punți între pini. O legătură între pinul 16 și masele de pe 4 sau 5 înseamnă scurtcircuit pe alimentarea permanentă.
• Fișa e pentru 12 V. Vehiculele grele folosesc soclul de tip B, cu cheia centrală diferită, în care mufa de autoturism nu intră.
• E o unealtă de nișă. Dacă nu faci electrică auto, banii stau mai bine într-un aparat de citit erori.

Specificații hardware

Carcasă din plastic alb, cu 16 puncte de test marcate, câte unul pentru fiecare contact al mufei de diagnoză. Legătura se face printr-un capăt tată și unul mamă, plus conectorul D cu 15 pini dinspre cutie. Alimentare proprie nu are: preia tensiunea vehiculului prin priza în care e cuplată.

Fiind complet independentă de protocol, lasă să treacă orice folosește mașina, de la CAN și K-Line până la J1850. Prețul, 189 de lei, o pune în zona uneltelor de nișă: o cumperi pentru zilele în care testerul nu mai are ce să-ți spună.

Ce primești

• cutia pin out box, cu cei 16 pini scoși în puncte de test
• conectorii de trecere OBD-II, tată și mamă

Instrumentele de măsură se folosesc separat și nu fac parte din pachet.

Întrebări frecvente

Îmi trebuie un multimetru ca să o folosesc?
Da, obligatoriu. Cutia scoate pinii la vedere, dar citirea o faci cu multimetrul sau cu osciloscopul. Fără un instrument de măsură, produsul nu are niciun rost în trusă.

Merge pe orice mașină cu priză OBD-II?
Da, pentru vehiculele de 12 V cu mufa standard de 16 pini, adică autoturismele vândute în Europa pe benzină din 2001 și pe motorină din 2004. Cutia nu depinde de protocol, deci nu contează ce magistrală folosește mașina.

Îmi arată de ce nu comunică testerul?
Îți arată datele pe baza cărora afli. Verifici tensiunea, masele și activitatea de pe magistrală, iar dacă toate stau bine, cauza s-a mutat în aparat sau în cablul lui. Practic, împarte problema în două jumătăți care se pot verifica separat.

Pot lăsa mașina să meargă în timp ce măsor?
Da, iar asta e chiar utilul ei. Rămâne montată în serie cât scanerul dialoghează cu mașina, așa că prinzi și defectele care apar doar sub sarcină sau la cald.

Se poate folosi pe camioane de 24 V?
Nu direct. Vehiculele grele au soclu de tip B, cu formă de cheie diferită față de cel de autoturism, tocmai ca să nu cuplezi acolo un aparat de 12 V. Pentru partea de camioane există adaptoare separate, în categoria de cabluri și adaptoare.
